Что может вмещать 50-литровый газовый баллон, сколько его можно вместить и где его хранить?

Что важно знать при заправке баллона

• Любой баллон, не зависимо от материала корпуса или производителя, можно заправлять не больше, чем на 85% от объема. Как правило, на заправках баллоны заправляют на 80% от их емкости.Это связано с требованиями безопасности: газ расширяется при повышении температуры и если заполнить резервуар под завязку, то расширяющийся газ может вызвать взрыв (или срабатывание клапан сброса избыточного давления и сброс излишков газа).
• Для всех без исключения бытовых приборов нужен пропан в газообразной форме. Ведь если баллон доверху заполнен сжиженным содержимым, то что будет подаваться по шлангу?В качестве примера — в баллон 50 л. путем простейших вычислений (50×0,8) нужно заправлять не более 40 литров газа.

Мы настоятельно рекомендуем не нарушать этих правил в ходе заправки!

Сколько весит газ?

В бытовые газовые баллоны заправляется сжиженная пропан-бутановая смесь (ПБСТ, LPG). Ее вес зависит от нескольких факторов:

• Температура. При снижении температуры плотность сжиженного газа возрастает и 1 литр будет весить больше.
• Состав ПБСТ. Пропан имеет плотность 500 г/л., а бутан 573 г/л. В зависимости от соотношения этих веществ в смеси, будет меняться и вес.

Выделяют летние и зимние смеси сжиженного газа используемого в бытовых целях. Температура перехода бутана в газообразное состояние из жидкого около -1 градуса по Цельсию, а для пропана -42. Поэтому, чем ниже температура окружающей среды, тем больше должно быть в баллоне пропана.

В летней смеси пропана и бутана примерно поровну, а в зимней их соотношение 70/30. Конкретное значение может отличаться для различных климатических полос.

Чтобы можно было рассчитать вес баллона с газом, вот таблица с показателями плотности кг/м. куб. в зависимости от температуры внешней среды:

Пропорция пропан/бутан-25°С-15°С-5°С0°С5°С15°С25°С
100/0559548535528521507490
90/10565554542535528514498
80/20571561548541535521505
70/30577567555548542529513
60/40583572561555549536521
50/50589579568561556543529
40/60595586575568562550536
30/70601592581575569557544
20/80607598588582576565552
10/90613605594588583572559
0/100619611601595590579567

Теперь, чтобы определить сколько весит 1 литр ПБСТ, необходимо воспользоваться формулой:

• — масса;
• — объем;
• — плотность.

Например, температура -5°С, заливается смесь в соотношении 50/50. Сколько весит 50 литровый баллон с газом? Вычисляем:

m = 50*0,568

m = 28,4 кг.

Это вес газа.

Особенности окраски газовых баллонов

Баллоны со сжатым газом в России и за рубежом окрашивают по-разному. При этом каждому виду газа соответствует не только определенный цвет корпуса, но и окрас полосы, надписи.

В таблице указаны идентификационные цвета баллонов с некоторыми видами газов, а также цвет надписей и полосы.

ГазОкрас баллонаНадписьПолосаАммиакЖелтыйЧерныйКоричневыйАзотЧерныйЖелтыйКоричневыйАргон технический и чистыйЧерный, серый соответственноСиний/ЗеленыйСиний/ЗеленыйАцетиленБелыйКрасныйЗеленыйБутиленКрасныйЖелтыйЧерныйБутанКрасныйБелыйЧерныйВодородТемно-зеленыйКрасныйЧерныйВоздух сжатыйЧерныйБелыйЧерныйГелийКоричневыйБелыйЧерныйКислородГолубойЧерныйЧерныйСероводородБелыйКрасныйКрасныйУглекислотаЧерныйЖелтыйЖелтый

Закись азота закачивают в серый баллон с черной надписью и такой же полосой. Защитного цвета баллон с фосгеном имеет желтую надпись и желтую полосу, а такого же цвета баллон, но с черной надписью и зеленой полосой содержит хлор. Алюминиевая окраска баллона, черная надпись на нем и две полосы желтого цвета указывают на то, что он наполнен фреоном-22.

Для сернистого ангидрида предназначен баллон черного цвета с белой полосой и желтой надписью. Этилен заключают в фиолетовый баллон с красной надписью и полосой зеленого цвета. Для остальных горючих газов предназначены красные сосуды с белой надписью, зеленой полосой. Негорючие газы обозначены желтой надписью на черном фоне корпуса и зеленой полосой.

Сколько весит газовый баллон?

Баллоны для сжиженных углеводородных газов. Предназначен для хранения и транспортировки сжиженного нефтяного газа – пропана (пропан-бутановой смеси).

Баллон пропановый 50 литровый с вентилем:
Объём — 50 л. Наибольшее рабочее давление газа — 1,6 МПа. Габариты — 300х920 мм. Толщина стенки – 3 мм. Рабочая температура — От -40 до +45. Допустимая масса сжиженного газа (max. ) – 21,2 кг. Масса пустого баллона – 22,5 кг. Вес полного баллона — 43,7 кг. Баллон 27 литров газовый пропановый с вентилем:
ГОСТ 15860. Объём — 27 л. Габариты — 300х600 мм. Толщина стенки – 3мм. Наибольшее рабочее давление газа — 1,6 МПа. Рабочая температура — От -40 до +45. Допустимая масса сжиженного газа (max) – 11,3 кг (20 литров). Масса пустого баллона — 14,4 кг. Вес полного баллона — 25,7 кг. Баллон 12 л для сжиженного газа (пропан) с вентилем:
Запорное устройство — вентиль ВБ-2. Габариты: диаметр/высота — 220х540 мм. Наибольшее рабочее давление газа — 1,6 МПа (16 атм). Рабочая температура — От -40 до +45. Допустимая масса сжиженного газа (max) – 5,3 кг (6,8 литров). Масса пустого баллона — 6,0 кг. Вес полного баллона — 11,3 кг. Баллон пропановый 5 л с вентилем:
Объём — 5 л. Наибольшее рабочее давление газа — 1,6 МПа. Габариты — 220х290 мм. Толщина стенки – 3 мм. Рабочая температура — От -40 до +45. Допустимая масса сжиженного газа (max) – 2,2 кг. Масса пустого баллона – 3,1 кг. Вес полного баллона — 5,3 кг. Учитывая то, что баллоны, находящиеся под давлением, являются взрывоопасными сосудами, их изготавливают из конструкционной стали методом обработки давлением. Перед тем, как пустые баллоны попадут потребителю, они проходят тщательные испытания и аттестацию.

Устройство газового баллона

Как для хранения, так и транспортировки сжатого и сжиженного газа созданы газовые баллоны — специальные сосуды, в которых эти вещества находятся под высоким давлением. Первый вид газа под любым давлением пребывает в газообразном состоянии, а второй, при росте этого параметра, переходит в жидкую фазу.

В сжатом и сжиженном состоянии транспортируются и хранятся азот, фтор, кислород, метан, водород, а также хлор, углекислый газ, аммиак.

Сама емкость представляет собой цельносварную конструкцию со стенками толщиной минимум 2 мм с геометрией в виде цилиндра. Она изготовлена из стали или полимера.

• обечайка;
• горловина;
• дно.

Горловина баллона имеет конусную резьбу под запорный вентиль, герметично перекрывающий выход. В случае, когда в силу каких-то причин произойдет расширение газа, под воздействием давления вентиль сорвется, и давление внутри сосуда придет в норму.

Газ внутри такого сосуда пребывает под давлением максимум 15 МПа. В корпусе баллона или обечайке имеется сварной одинарный шов.

Объем баллона зависит от материала, из которого он изготовлен, вида наполнителя и назначения. Кислородные баллоны бывают как малолитражными — от 2 до 10 л, так и средними — 20 – 40 л

Чтобы газ внутри сосуда оказывал одинаковое давление на его стенки, у каждого баллона есть выпуклое днище — верхнее и нижнее. Для большей устойчивости баллон снабжен кольцевой опорой — башмаком. Кроме того, газовый резервуар имеет в своем комплекте металлический или пластиковый колпак, предохраняющий вентиль во время эксплуатации и транспортировки.

Колпак навинчивают на кольцо горловины. Иногда баллон снабжают редуктором, предназначенным для уравновешивания давления. Вентиль представляет собой узел, в состав которого входит стальной корпус в виде тройника, маховик, запорный элемент.

Под каждый вид газа требуется вентиль специальной конструкции. Для безопасной эксплуатации важно, чтобы тип емкости соответствовал наполнителю

Узел, состоящий из пропускного клапана и штока, называется запорным элементом. Каждая из деталей сборки выполняет свою функцию.

Клапан необходим для регулировки подачи газа через корпус, а шток — для взаимодействия маховика с клапаном через крутящий момент. Поворачивая маховик, можно закрывать или открывать поток газа.

Все 3 части вентиля имеют резьбу. Внизу она нужна для крепления детали к баллону, вверху посредством резьбового соединения прикреплен шток клапана. На боковую резьбу навинчена заглушка

Вес пустого газового баллона

Есть много параметров, которые влияют на массу пустого баллона. К ним относят: объем, марка стали и другие ключевые характеристики.

Основные параметры мы рассмотрим в таблице ниже:

Важно также учитывать предельное давление, на которое рассчитаны разные емкости. Так, 40 литров заполняются до 150 кгс/см2. Стоит также обратить внимание на тип оснащения. В полной комплектации к массе тары прибавляется кольцо, башмак и механический колпак.

Вес оснастки отличается. Колпак прибавляет к общим показателям 1,8 кг, кольцо 0,3 кг, башмак — 5,2 кг.

Хотите получить консультацию?

Позвоните нам по телефону!

+7 (495) 532 17 17 Пн. -Пт. с 9:00 до 18:00, обед с 13:00 до 14. 00, Сб. с 9. 00 до 15:00

Вес полного баллона

Зная, сколько весит пустая емкость, будет проще рассчитать массу полной тары. Для таких целей используют газовый калькулятор, который можно найти в открытых источниках. В нем есть специальная таблица, в которой установлены параметры для разных видов механических сосудов.

На итоговые показатели влияет объем закаченного внутрь содержимого и создаваемое давление. В среднем, различие в массе полной и пустой тары составляет от 8 до 12 кг. Это актуально для предельного давления 14,7 Мпа.

Учитывают марку стали, которую используют для производства тары. Для определения ключевых показателей применяют взвешивание, проверяют технический паспорт.

От чего зависит вес металлических и композитных баллонов?

Первое, что влияет на вес баллона — это материал, из которого он изготовлен. Производители из России и Белоруссии производят резервуары из легированной стали. Любой предмет из стали не может быть легким. Например, сколько весит газовый баллон 12 литров, если он сделан из металла? Вес баллона с пропаном составит 11 кг. , а пустого — 6 кг.

Композитные баллоны изготавливаются из стекловолокна, эпоксидной смолы и пластика, соответственно, весят намного меньше стальных аналогов. Вес пустого газового баллона 12,7 литров, выполненного из композитных материалов — 3,4 кг. , а полностью заправленного — 9,2 кг.

И чем больше объем, тем более заметна эта разница в весе.

Требования к маркировке газовых баллонов согласно ГОСТ Р ИСО 14175

Для того чтобы не вводить в заблуждение уточняем, что данная маркировка не имеет ничего общего с данными, которые должны быть указаны на сферической части каждого баллона согласно нормативным документам на оборудование, работающее при избыточном давлении (дата проведения и следующего технического освидетельствования, клеймо организации, проводившей техническое освидетельствование и т.

Итак, на каждом сосуде или баллоне с газом должна быть прикреплена бирка или ярлык на которой должна быть указана информация:

• наименование предприятия-изготовителя или поставщика
• торговая марка
• обозначение газа согласно стандарту
• предупреждения о вреде здоровью
• предупреждение о соблюдении техники безопасности

Популярные производители газовых баллонов

Среди многих производителей баллонов следует выделить российскую марку «Sledopyt». Здесь предлагают два вида газовых баллонов с резьбовым и цанговым подключением — для всесезонной смеси и зимней. Американская фирма Jetboil поставляет на рынок картриджи, наполняемые пропаном и изобутаном, которые можно использовать зимой.

Мобильные газовые баллоны выпускает торговая марка из Южной Кореи Tramp. Заправляют их всесезонным газом. Подключение — резьбовое и цанговое

Французская компания Campingaz выпускает всевозможные приборы, укомплектованные газовыми баллонами. Тип соединения у них цанговый, клапанный или прокольный. Primus — выпускает газовые картриджи нескольких видов. Подключение во всех резьбовое.

Композитные сосуды хорошего качества поставляет чешская марка Research. В комплектацию входят специальные вентили, предохраняющие емкость от перенаполнения. Все эти баллоны взрывобезопасны.

Корпус баллона для пропана изготавливается сварным и состоит из верхнего и нижнего днища, которые свариваются вместе или привариваются к обечайке.

Сварное соединение выполняется на подкладном кольце, но допускается производить внутреннюю обжимку одной из деталей.

Баллоны для пропана емкостью до 50 л допускается изготавливать путем приварки верхнего и нижнего днища между собой, без использование обечайки. Преимущества данной конструкции – это уменьшение количества сварных швов и трудоемкости изготовления.

При этом существуют модификации с приварным воротником на верхнее днище, что предохраняет вентиль от повреждений и дополнительно обеспечивает удобство в переноске.

Правила безопасной эксплуатации пропановых баллонов

• При использовании и хранении нельзя допускать перегрева баллонов (например, надолго оставлять под прямыми солнечными лучами);
• не рекомендуется вытравливать пропан-бутановую смесь до полного опустошения резервуара (при определенных условиях он может всосать воздух, а это опасно);
• при транспортировке обязательно использовать заглушки и предохранительные колпаки;
• частным лицам разрешается перевозить не более пяти баллонов в одном транспортном средстве (при этом они должны быть отделены прокладками друг от друга).
• необходимо постоянно контролировать состояние балонов, ведь не зря они считаются огне- и взрывоопасными объектами.

Какое давление газа в баллоне с пропаном?

Согласно ГОСТ15860-84 рабочее давление в резервуаре не должно превышать 1,6 МПа. При этом доля пропана в углеводородной смеси должна быть не меньшей, чем 60%. Это очень важно для безопасной эксплуатации газобаллонных установок. Конечно же, рассчитываются изделия на значительно большее давление – более 5,0 МПа. Производственные и периодические испытания проводятся под давлением 3,0 МПа.

Нормы заправки

На станциях заправки газовых баллонов сотрудники знакомы с нормативами. Так как слишком сильно заправленный баллон можно взорваться или у него может оторвать клапан. Так, что если вы заправляетесь у надёжного поставщика вам не о чем волноваться.

Тип баллона (л)5122750
Максимально допустимое кол-во пропана, л3,58,418,935

• Вес пустого газового баллона
• Вес полного баллона
• Процесс освидетельствования

Когда клиент знает, сколько весит заполненная емкость, он может дополнительно отслеживать, корректное ли количество газа ему доставили или же есть какие-либо нарушения.

Главный фактор, который нужен при определении веса — отслеживание развития коррозии. Этот процесс приводит к истончению материала, уменьшению его количества. Итоговая масса становится значительно меньше.

В этом материале мы расскажем про вес пустого баллона и полного. Также коснемся аспектов проведения освидетельствования тары для отслеживания ее текущего технического состояния.

Выбор походного баллона с газом

Сегодня многие производители предлагают специальные походные баллоны с газом, позволяющие не только готовить пищу, но и отапливать палатку, когда человек находится на природе. На просторах интернета можно найти как небольшие 220 г пропановые емкости, так и 5 л баллоны со встроенной горелкой.

В отличие от горелки, такая газовая мини-плита рассчитана на емкости любого размера, поскольку она имеет устойчивую решетку для посуды

Несмотря на удобство походной газовой плиты, именно для горных путешествий больше всего подходят небольшие баллоны с горелкой, поскольку будет несколько непрактично брать с собой мини-плиту. Объем потребляемого газа рассчитывается в зависимости от продолжительности путешествия, целей использования газа, и количества потребителей газа, в зависимости от которого будет меняться объем посудины.

Если вы не знаете, на сколько дней хватает газового баллона 220 грамм, то для трехдневной рыбалки такого небольшого баллона будет вполне достаточно, однако он подойдет только для приготовления пищи. Однако в таком случае на рыбалку следует отправляться на автомобиле, чтобы можно было заночевать в салоне, и, тем самым, сэкономить на газе.

Необходимый объем баллона будет рассчитываться в зависимости от нормы потребления газа в день одним человеком. Если выбирать походные газовые горелки, то стоит понимать, что их зачастую используют для кипячения небольших объемов воды, поэтому во время путешествия с компанией лучше отдать предпочтение 5 л баллону, к которому можно будет подключить газовую плиту с одной конфоркой.

Формула расчета потребляемого газа

При покупке газовой горелки для походов производитель указывает, сколько грамм в час расходует данная горелка. Поэтому если вы желаете четко просчитать, какой объем газа вам потребуется в путешествии, лучше приобрести именно такой газовый баллон с горелкой.

Изучить информацию касательно производительности горелки можно в описании товара на странице любого интернет-магазина.

Такую походную газовую горелку можно уместить даже в маленький рюкзак, при этом ее расход газа примерно на 30-40 г меньше чем у мини-плиты

Для расчета объема потребляемого газа понадобится знать всего два параметра: расход топлива (грамм в час) и время закипания 1 литра воды (в минутах). На основе этих знаний можно примерно рассчитать, на сколько времени хватает пропанового 5 литрового баллона газа, отправляясь в поход или на рыбалку.

Согласно информации из описания товара, среднестатистическая горелка расходует 110 г/ч, в то время как 1 литр воды закипает за 4,5 минуты. В данном случае мы будем опираться исключительно на время, поскольку именно от него зависит количество расходуемого пропана. Допустим, возникает необходимость приготовить кашу, и дважды закипятить воду на чай для группы из 10 человек.

Для приготовления каши необходимо сначала вскипятить 3,5 л воды, которые понадобится умножить на 4,5 (время закипания 1 л воды), что приравнивается к 15 минутам. Еще 15 минут отводится на варку каши, при этом для чая вода должна только дойти до кипения.

На единоразовое приготовление пищи уйдет 30 минут, и такое же время потребуется для приготовления двух котлов чая. Итого, общее время для приготовления полноценного приема пищи на 10 человек составляет 1 час, соответственно мы расходуем 110 г пропана.

При покупке походного газового баллона важно обратить внимание на информацию, расположенную на упаковке, а особенно на общий вес баллона с горелкой

Согласно данным, взятым с клейма на обычном 5 литровом баллоне, внутри емкости находится 2,3 кг чистого пропана. Чтобы просчитать точный вес пропана, необходимо взвесить пустой баллон, после чего вычесть полученное число из общего веса баллона с горелкой.

При двухразовом питании в сутки понадобится использовать 220 г, а значит, для двухдневного похода будет достаточно 450 граммового баллона. При изготовлении таких походных баллонов могут быть погрешности, поэтому лучше выбрать баллон с большим объемом, на случай непредвиденных обстоятельств.

Следовательно, если 5 литровый баллон вмещает в себя 2,3 кг газа, то для приготовления пищи на 10 человек такого объема газа хватит примерно на 10 дней. В данном случае расход газа идет только на приготовление пищи, без необходимости отапливать палатку или кабину.

Главный фактор просчета используемого газа

Если, к примеру, походный газовый баллон оснащен встроенной горелкой, которая имеет установленное количество расходуемого газа в час, то при использовании обычного баллона будет использоваться обычная газовая мини-плита с одной горелкой.

Расход газа такого прибора может варьироваться от 130 до 150 г/ч, при этом время закипания 1 л воды будет меньше, чем 4,5 минуты.

Для одного человека 220 граммового баллона может вполне хватить на двухдневный поход, если использовать газ исключительно для приготовления пищи

Многие путешественники нередко берут с собой в поход популярную модель мини-плиты «Турист», которая оснащена всего одной горелкой для приготовления пищи в емкости любого объема. Походные газовые горелки рассчитаны лишь на емкость определенного литража, поэтому в данном случае мини-плита будет гораздо практичнее.

Расход газа у такой плитки 150 г/ч, а значит, при подключении к 5 литровому баллону 2,3 кг пропана хватит на 15 часов беспрерывного пользования.

Расход газового баллона в горах

Обычный пропановый баллон с горелкой при сильном ветре будет нагревать воду в два раза дольше, поэтому для путешествий в особенно сложных условиях продаются баллоны со смесью нескольких видов газа. Так, использование газа на высоте до 3 500 метров над землей подразумевает покупку газового баллона со смесью бутана и пропана.

Если взобраться еще выше, то газ будет попросту замерзать, из-за чего его эффективность значительно снизится. В данном случае понадобится приобрести баллон со смесью пропана, бутана и изобутана.

Чем больше примесей в пропане, тем меньше чистого газа остается для приготовления пищи, из-за чего продолжительность кипячения увеличивается

То есть, на высоте более 3 000 метров стоит установить в расчетах коэффициент погрешности в 50%, даже если в информации на самом баллоне об этом ничего не говорится.

Если 450 г обычного пропана хватает ровно на 2 суток, то баллон с примесями бутана и изобутана закончится уже после завершения второго приготовления пищи на всю компанию.

Устройство пропановых баллонов

Конструктивно они представляют собой ёмкости, изготовленные из углеродистой стали толщиной 3 мм. К одношовному сварному цилиндру с одной стороны приваривают штампованное дно с подставкой-башмаком, с другой – полусферическую горловину для установки вентиля. К последнему подключается различное заправочное или раздаточное оборудование. Основная масса устройств-потребителей пропана (газовые плиты, титаны, сварочные горелки, отопительные котлы) требуют пониженного давления. Для этого на вентиль устанавливается редуктор (самый распространенный – БПО-5-5).

На верхней части горловины размещается паспорт, на котором выбиваются основные технические параметры устройства. К ним относятся: наименование завода-производителя, клеймо ОТК, индивидуальный номер, месяц и год изготовления, дата проверки (обновляемая каждые 5 лет), объем, масса в пустом и заправленном состоянии.

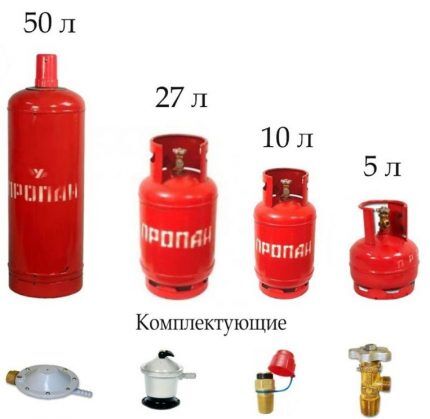

Масса и размер баллонов различной ёмкости

Сколько кг пропана в 1 баллоне на 5, 12, 27, 50 литров? Узнать это можно в сертификате качества изделия или в нижеприведенной таблице. Здесь же можно найти, сколько весит баллон с пропаном на 5, 12, 27, 50 литров.

Объем5 литров12 литров27 литров50 литров
Масса порожнего баллона, кг45,514,522,0
Масса резервуара с пропаном, кг61125,943,2
Масса хранящегося газа, кг25,511,421,2
Высота балллона, мм290500600930
Диаметр циллиндра, мм200230299299

Какая резьба на пропановом баллоне?

На большинство бытовых баллонов для пропан-бутановой смеси устанавливаются вентили типа ВБ-2. Эти запорные устройства производятся по ГОСТ21804-94 и рассчитаны на давление до 1,6 MPa. Кран имеет левую резьбу СП21,8-1 (6 витков), позволяющую подключать любые редукторы с накидной гайкой и аналогичной резьбой.

Вентиль обеспечивает прочное соединение с горловиной, полную герметичность, имеет четкую маркировку и современный дизайн. Резьбовые поверхности смазываются специальной смазкой, уменьшающей трение в процессе эксплуатации. Резьбовая заглушка с резиновой прокладкой предотвращает утечку газа во время транспортировки или хранения. В устройстве предусмотрена защита от неквалифицированного ремонта лицами, не прошедшими соответствующего обучения. Надежность запорного устройства способствует длительной и безопасной эксплуатации газобаллонной конструкции.

Сколько м3 пропана в 1 баллоне на 5, 12, 27, 50 литров?

Мы произвели специальные расчеты, условно переводящие пропан-бутан в газообразное состояние. При стандартных условиях (100 кПа, 288 К) из 1кг сжиженного газа образуется 0,526 м³ пропана или 0,392 м³ бутана. Учитывая процентное соотношение смеси (60% проп. ), объем горючего газа рассчитывается по формуле М*(0,526*0,6+0,392*0,4). Сколько кубов в баллоне пропана, можно посмотреть в приведенной ниже таблице. В последней строке – количество литров пропан-бутановой смеси (в жидкой фазе).

Ёмкость баллона (л)5122750
Вместимость (кубометров горючего газа)0,952,595,3810,01
Объём жидкого пропана (литров)4,310,222,942,5

Следует иметь в виду, что теплотворная способность пропан-бутановой смеси в три раза выше, чем у природного газа (метана).

Размеры газовых баллонов

Размеры газовых баллонов (диаметр, высота, толщина стенки), как об этом не трудно догадаться, зависят от необходимого объема. Поэтому в разделах ниже мы более детально рассмотрим все эти параметры в отдельности и в конце объединим габариты в одну общую таблицу.

Диаметр газового баллона

Диаметр газового баллона стандартизирован и зависит от его объема. К примеру, по ГОСТ 949 они могут быть диаметром от 70 мм до 219 мм, а для пропана и бутана от 222 мм до 299 мм.

Чтобы не писать кучу лишнего текста мы собрали эти данные в таблицу.

Объем, лДиаметр газового баллона, ммВид газа
(стандарт на технические требования)0,470азот
аммиак
аргон
бутан
бутилен
водород
воздух
гелий
кислород
ксенон
метан
пропан и другие горючие газы
сернистый ангидрид
углекислота
фосген
хладон
хлор
хлорметил
хлорэтил
этилен
сварочные смеси
(ГОСТ 949)0,71,0891,32,02,01083,03,01404,05,06,07,08,014010,012,020,021925,032,040,050,05222пропан
бутан
смесь пропана и бутана
(ГОСТ 15860)12222 или 25027292 или 29950

Толщина газового баллона

Толщина газового баллона зависит не только от объема и рабочего давления, но и от марки стали из которой он изготавливается.

Объем, лМинимальная толщина стенки в мм на давление, МПа (кгс/см2)Вид газа
(стандарт на технические требования)из углеродистой сталииз легированной стали9,8 (100)14,7 (150)19,6 (200)14,7 (150)19,6 (200)0,41,62,22,91,61,9азот
аммиак
аргон
бутан
бутилен
водород
воздух
гелий
кислород
ксенон
метан
пропан и другие горючие газы
сернистый ангидрид
углекислота
фосген
хладон
хлор
хлорметил
хлорэтил
этилен
сварочные смеси
(ГОСТ 949)0,71,01,92,83,61,92,51,32,02,02,43,44,42,43,03,03,03,14,45,73,13,94,05,06,07,08,03,14,45,73,13,910,012,020,05,26,88,95,26,025,032,040,050,0

Для транспортировки пропана применяют баллоны с толщиной от 2,0 мм до 3,0 мм поскольку он хранится при давлении 1,6 МПа.

Объем, лМинимальная толщина стенки в мм на давление, 1,6 МПа (16 кгс/см2)Вид газа
(стандарт на технические требования)52,0пропан
бутан
смесь пропана и бутана
(ГОСТ 15860)12272,550

Высота газового баллона

Высота газового баллона зависит от вида газа, который в нем храниться и транспортируется. Наверно многие замечали, что баллоны для активных и инертных газов имеют маленький диаметр, но более высокие, а для пропана наоборот – более низкие, но их диаметр больше.

В целях обеспечения безопасной работы и применение вспомогательного оборудования предназначенного только для этого вида газа, используют специальные вентили, которые исключают возможность применения редуктора, не предназначенного для этого газа. Стандартные газовые баллоны по ГОСТ 949 объемом до 12,0 литров преимущественно изготавливается без башмаков. В таблице ниже предоставлена высота корпуса без учета высоты газового вентиля, защитного колпака и башмака.

Следовательно, к высоте корпуса необходимо прибавить:

• 130-150 мм – длина вентиля и/или защитного колпака
• 10-20 мм – зазор между днищем и опорной плоскостью башмака (если он используется)

Объем, лВысота корпуса в мм на давление, МПа (кгс/см2)Вид газа
(стандарт на технические требования)из углеродистой сталииз легированной стали9,8 (100)14,7 (150)19,6 (200)14,7 (150)19,6 (200)0,4165170175165165азот
аммиак
аргон
бутан
бутилен
водород
воздух
гелий
кислород
ксенон
метан
пропан и другие горючие газы
сернистый ангидрид
углекислота
фосген
хладон
хлор
хлорметил
хлорэтил
этилен
сварочные смеси
(ГОСТ 949)0,72552602702552551,02402502552402451,32953053152953002,04254404554254352,03203303403203253,04454604804454553,03103253353103204,03854004153853955,04604754954604706,05355555755355507,06106306606106258,068071074068070010,083086590083085012,097510201060975100520,073074077073025,089090093589032,0110511201165110540,0135013701430135050,01660168517551660

Поскольку вентили и клапаны для пропана и бутана имеют стандартное устройство и их размеры заранее известны, то в таблице ниже указана длина не только корпуса, но и высота газового баллона в целом. Мы еще раз напомним о том, что вентили для данных видов горючих газов имеют левую резьбу и требуют применения редукторов, предназначенных только для этих газов.

Объем, лВысота в мм на давление, 1,6 МПа (16 кгс/см2)Вид газа
(стандарт на технические требования)корпусабаллона5206295пропан
бутан
смесь пропана и бутана
(ГОСТ 15860)1239748533642527487590506508401015876

Масса газового баллона

Масса газового баллона или как её неправильно называют «вес газового баллона» является также важным показателем поскольку позволяет установить сколько еще осталось газа.

Напоминаем, что вес – это векторная величина и измеряется в ньютонах, а масса – скалярная величина и измеряется в килограммах.

Особенно это актуально для пропана поскольку известно, что в баллон объемом 50 литров помещается 21,2 кг пропана, а масса пустого составляет 19 кг (при толщине стенки 2,5 мм). Таким образом взвесив баллон, можно точно установить количество газа в нем.

В таблице ниже указана масса корпуса баллона без учета колпака, вентиля, башмака и кольца. Во всех случаях массу кольца принимают приблизительно равной 0,3 кг.

Объем, лМасса корпуса в кг на давление МПа (кгс/см2)Вид газа
(стандарт на технические требования)из углеродистой сталииз легированной стали9,8 (100)14,7 (150)19,6 (200)14,7 (150)19,6 (200)0,40,60,81,00,60,7азот
аммиак
аргон
бутан
бутилен
водород
воздух
гелий
кислород
ксенон
метан
пропан и другие горючие газы
сернистый ангидрид
углекислота
фосген
хладон
хлор
хлорметил
хлорэтил
этилен
сварочные смеси
(ГОСТ 949)0,70,91,21,50,91,01,01,21,82,31,21,61,31,52,22,81,51,92,02,13,14,02,12,72,02,53,74,72,53,13,03,45,06,43,44,33,04,16,07,94,15,34,05,07,39,65,06,55,05,88,511,45,87,66,06,79,813,16,78,87,07,611,114,97,69,98,08,512,416,68,511,110,010,215,020,110,213,412,011,917,623,511,915,620,028,532,342,028,525,034,038,750,534,032,042,047,762,542,040,051,558,576,551,550,062,571,393,062,5

Масса вентиля

Вид газаМасса вентиля, кгазот, аргон, воздух, гелий, кислород, углекислота, сварочные смеси0,55аммиак, хлор0,52ацетилен0,6пропан, бутан0,32

Масса колпака

Тип материалаМасса колпака, кгСталь1,8Волокнит0,5Силумин0,37Пластик0,1

Масса башмака

Как было написано ранее, газовые баллоны объемом до 12,0 литров обычно изготавливают без башмаков.

Объем, лМасса башмака, кг20,05,225,032,040,050,0

Теперь, когда у нас есть понимание про массу каждого элемента в отдельности, можно рассчитать вес пустого баллона.

Пример 1: Сколько весит кислородный баллон объемом 40 литров изготовленный из легированной стали с пластиковым колпаком, на давление 19,6 МПа:

• 51,5 кг – масса корпуса
• 0,55 кг — масса вентиля
• 0,1 кг — масса колпака
• 5,2 кг — масса башмака
• 0,3 кг — масса кольца

Итого: 51,5 + 0,55 + 0,1 + 5,2 + 0,3 = 57,65 кг

Пример 2:Сколько весит ацетиленовый баллон объемом 40 литров изготовленный из углеродистой стали на давление 19,6 МПа с колпаком из силумина:

• 76,5 кг – масса корпуса
• 0,6 кг – масса вентиля
• 0,37 – масса колпака
• 5,2 кг – масса башмака
• 0,3 кг – масса кольца

Итого: 76,5 + 0,6 + 0,37 + 5,2 + 0,3 = 82,97 кг

Пример 3:Сколько весит баллон с углекислотой объемом 40 литров изготовленный из легированной стали на давление 19,6 МПа с колпаком из стали:

51,5 кг – масса корпуса

0,55 кг — масса вентиля

1,8 кг — масса колпака

5,2 кг — масса башмака

0,3 кг — масса кольца

Итого: 51,5 + 0,55 + 1,8 + 5,2 + 0,3 = 59,35 кг

Настало время поиска ответа на вопрос о том, сколько весит баллон пропана. Таблице ниже в колонке масса корпуса указан вес без учета вентиля, колпака и кольца. А в предпоследнем правом столбце — вес газового баллона в полной комплектации.

Объем, лТолщина стенки, ммМасса корпуса в кг на давление, 1,6 МПа (16 кгс/см2)Масса баллона в кг с учетом вентиля, колпака и кольцаВид газа
(стандарт на технические требования)52,04,04,2пропан
бутан
смесь пропана и бутана
(ГОСТ 15860)122,06,06,32,26,56,8272,513,013,33,014,514,8502,519,019,43,022,022,4

В таблицах ниже мы собрали воедино всю представленную выше информацию о размерах газовых баллонов в том числе об объеме, массе, диаметре и толщине, которую можно сохранить себе и пользоваться в случае необходимости.

В качестве небольшого заключения хочется сказать, что в данной статье предоставлена информация об основной части всего разнообразия емкостей для хранения газов. Ввиду поставки баллонов из-за границы на прилавках магазинов появляются различные их модификации, которые изготавливаются не по отечественным стандартам и иногда имеют совершенно другую конфигурацию, размеры и объемы. Также свою долю в увеличение номенклатуры вносят автомобилисты, так как в машинах применяются другие виды баллонов и кулибины, которые переделывают углекислотные огнетушители в емкости для хранения сварочных газов.
