Как сделать твердотопливный горн в домашних условиях

В данном обзоре расскажем, как сделать своими руками твердотопливный горн в домашних условиях.

Для этого потребуется кирпич (обычный или шамотный), центробежный насос «улитка», кусок стальной трубы, уголок, полосы и листовой металл.

Первым делом мастер изготавливает стол, на котором будет находиться угольный горн. Ножки стола сделаны из отрезков уголка, сама столешница — из листового металла.

Из кусков стальных полос сваривается каркас трапециевидной (V-образной) формы.

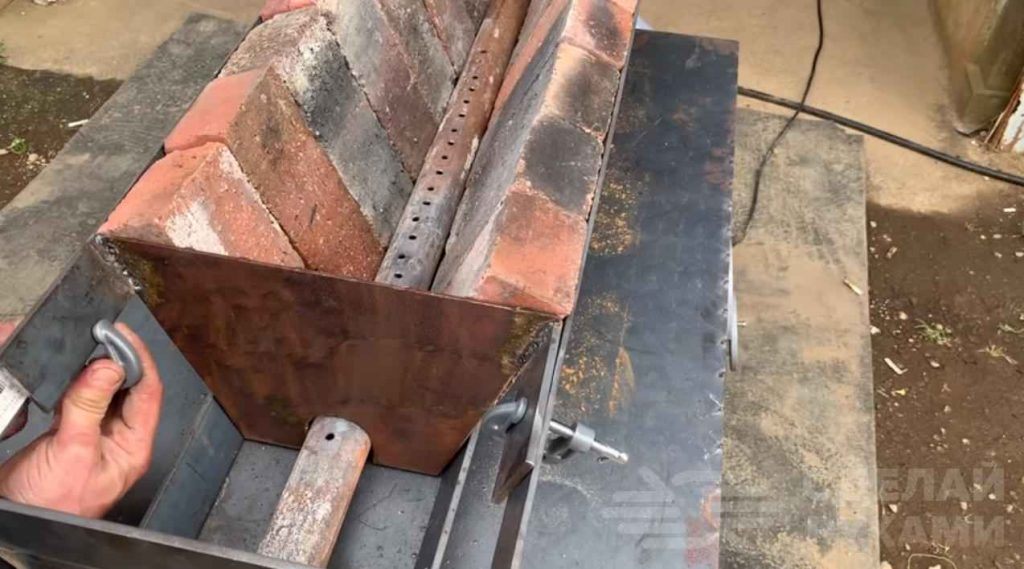

На стенки каркаса с внутренней стороны укладываются кирпичи. По центру канала проходит металлическая труба с отверстиями. Через нее в рабочую камеру будет нагнетаться воздух.

Особенности конструкции угольного горна

Сверху горн накрывается крышкой — мастер сделал ее из какого-то старого баллона. Центробежный насос располагается под столом. С металлической трубой он связан через пластиковые канализационные трубы.

При необходимости рабочую камеру горна можно еще немного удлинить.

Для этого предусмотрено свободное место за задней стенкой. Достаточно лишь добавить нужное количество кирпичей и переставить саму заднюю стенку, благо она закреплена на струбцинах.

Задать вопрос

Инструмент необходимый для изготовления газового горна

• болгарка;
• дрель;
• *сварочный аппарат.

*в принципе, можно обойтись и без сварки. Используя болтовые соединения.

тест

Из уголка варятся 2 рамки, которыми стянутся кирпичи. Дрелью сверлятся отверстия в этих рамках для стяжки шпильками. Так же нужно просверлить отверстие в кирпиче под горелку. Я делал это сверлом и потом растачивал фрезой. После чего идет сборка горна: укладываются кирпичи в нижнюю рамку, накрываются верхней и стягиваются шпильками. Вот и все! Без особых затрат у вас появился простой газовый горн. Подробно о его изготовлении своими руками вы можете увидеть в моем видео

Часть 2- доработка горна для удобной ковки

Как уже писал в самом начале статьи, здесь я опишу простейшие доработки, которые я произвел в первые дни эксплуатации горна. Довел конструкцию до ума подручным материалом.

Угольный горн из тормозного диска от авто

Для изготовления ножей или простейших кузнечных работ вовсе не обязательно обзаводиться мощным газовым горном. Вполне достаточно будет угольного.

В сегодняшней статье мы расскажем, как своими руками изготовить угольный горн из тормозного диска автомобиля.

Необходимые материалы:

• тормозной диск;
• круглая труба;
• стальной кругляк;
• листовой металл;
• круглый пруток.

Обратите внимание: кузнечный горн, который работает на твердом топливе (угле), желательно не использовать внутри помещения.

Если нет других вариантов, нужно выделить для него отдельное место, подальше от легковоспламеняющихся предметов.

Своим личным опытом изготовления и сборки самодельного угольного горна поделился с нами автор YouTube канала Kevin Robinson.

Основные этапы работ

Первым делом отрезаем два куска круглой трубы, в одном из которых вырезаем отверстие.

Свариваем обе трубы под углом 90 градусов. Боковая (горизонтальная) труба будет служить для подачи воздуха, который будет нагнетать бытовой фен.

От стального кругляка отрезаем небольшую заготовку, длина которой должна быть чуть меньше внутреннего диаметра трубы.

Высверливаем в стальном кругляке сквозное отверстие. Вставляем в него отрезок стального прутка, после чего обвариваем с двух сторон.

В верхней части вертикальной трубы нужно сделать два паза под толщину стального прутка. Болванка должна свободно вращаться внутри трубы, не касаясь стенок.

На следующем этапе вырезаем из листового металла круг. По центру вырезаем в нем отверстие. Устанавливаем круг сверху трубы и привариваем.

Далее из стального прутка необходимо будет сделать три ножки. Привариваем их к нижней части опорной круглой пластины.

По краям металлического круга надо сделать два отверстия для крепления тормозного диска.

Затем устанавливаем диск и фиксируем его с помощью болтов с гайками. Он будет выступать в качестве чаши горна.

В завершении останется только сделать задвижку в нижней части вертикальной трубы и закрепить фен.

Видео

Подробно о том, как сделать угольный горн из тормозного диска от авто, можно посмотреть в авторском видеоролике ниже.

forge build in an hour and 40 minutes for free

Кузнечный газовый горн из вермикулита

В данном обзоре автор показывает процесс изготовления кузнечного газового горна из вермикулита. Вермикулит — это теплоизоляционный огнезащитный материал.

Для изготовления газового горна, помимо основного материала — вермикулита, также потребуется строительный уголок. Из инструмента понадобится болгарка и сварочный аппарат.

Первым делом определяемся с размерами будущего горна. После этого отрезаем от уголка заготовки требуемой длины.

Рекомендуем также прочитать: как сделать простой кузнечный мини горн из обычной металлической банки.

Далее свариваем из отрезков уголка элементы металлического каркаса газового горна. Сварные швы зачищаем болгаркой.

Основные этапы работ

На следующем этапе автор делает разметку и отрезает заготовки из вермикулита нужного размера. Собираем все элементы и свариваем металлический каркас.

После этого из обрезков уголка необходимо будет приварить к нижней части каркаса ножки. Также мастер приваривает ручки для переноски горна. Их можно сделать из арматуры.

Далее при помощи балеринки автор сверлит в верхней части горна сквозное отверстие под газовую горелку. Привариваем крепление для нее.

Вес самодельного горна составил чуть меньше 10 кг, поэтому его можно без проблем перенести в нужное место в одиночку.

Видео

Подробно о том, как изготовить кузнечный газовый горн из вермикулита, смотрите в видеоролике на нашем сайте. Напишите, что вы думаете о данной самоделке.

Вермикулитовый горн 1350 °С. Одна из самых простых и нужных самоделок для мастерской.

Особенности газовой горелки

Главные привлекательные «черты» данного приспособления — простота использования, отсутствие неприятных запахов, копоти. Компактные его размеры — еще один плюс: газовую горелку можно использовать в любом месте. Обычная конструкция состоит из несколько обязательных элементов. К ним относится:

металлический корпус;

газовый шланг и трубка;

баллон с газом;

редуктор;

рукоятка;

хомуты;

сопло.

Газовую горелку называют пропановой, но она может работать и на смеси бутана и пропана. Из баллона по шлангу подается газ. Его подача регулируется краном на нем, но лучше максимально обезопасить себя, поэтому рекомендуют установить понижающий редуктор. С помощью запорного крана, располагающегося за основным вентилем, открывают либо перекрывают подачу газа. Интенсивность пламени регулируют рабочим краном.

Газовый шланг, по которому происходит подача топлива, подключен к насадке, на конце ее расположен ниппель. Оба элемента помещены в металлический стакан: именно в нем идет процесс создания горючей смеси — обогащение горючего газа кислородом. Затем она поступает в область сгорания через сопло. Чтобы обеспечить непрерывность процесса горения, в нем предусматриваются отверстия.

Материалы необходимые для изготовления самодельной инжекционной газовой горелки

• *кровельная газовая горелка;
• два отрезка черной трубы 40х3мм (длина: 40мм, 50мм);
• один отрезок черной трубы 25х3 (длина: 155мм).

*- очень много людей заморачиваются и делают горелку из кучи сантехнических фитингов и сварочных наконечников, краников. Зачем? Все это продается в магазине в виде кровельной горелке (берите средний размер сопла для нормальной производительности). И нам останется лишь переделать сопло!

Кстати, говоря о сопле. Если вы задаетесь сейчас вопросом, зачем что-то переделывать, когда есть готовые горелки. Как раз которую я и буду переделывать. Так вот ответ прост. И наглядно его я продемонстрировал в видео. При коротком сопле, горелка в закрытом пространстве гореть не будет! Не получится инжекционного процесса подсоса воздуха и пламя потухнет.

Кузнечный горн из колесного диска от авто

В данном обзоре автор поделится идеей, как сделать переносной кузнечный горн из старого колесного диска от автомобиля. Конструкция отличается простотой и удобством.

Первым делом необходимо будет зачистить колесный диск от ржавчины и грязи. Для этого можно воспользоваться болгаркой с лепестковым кругом.

Далее устанавливаем на болгарку отрезной диск по металлу, и отрезаем от диска ненужные части.

Советуем вам также прочитать, как изготовить передвижной фуговальный станок своими руками для мастерской.

Основные этапы работ

На следующем этапе необходимо вырезать из листового металла круг по диаметру колесного диска.

В центральной части вырезанного круга автор делает разметку, и затем сверлит несколько отверстий. Через них в чашу горна будет поступать воздух, нагнетаемый вентилятором.

Далее отрезаем кусок квадратной профильной трубы.

Его нужно будет приварить к круглой пластине металла — в том месте, где просверлены отверстия.

После этого отрезаем еще две детали: квадратную пластину и кусок профтрубы.

В пластине вырезаем квадратное отверстие, и привариваем ее куску профиля, который приварен к кругу.

Длинный отрезок профтрубы привариваем к квадратной пластине.

Потом в длинном отрезке профиля автор вырезает отверстие. Вставляем в него кусок круглой трубы, и обвариваем. Через нее будет поступать воздух от вентилятора.

Привариваем ножки из профильной трубы. На последнем этапе останется только зачистить и покрасить нашу самоделку термостойкой краской.

Видео

Подробно о том, как сделать горн из колесного диска, вы можете посмотреть в видеоролике ниже. Идея принадлежит автору YouTube канала El Manazas.



Инструмент необходимый для модернизации газового горна

• болгарка;
• сварка.

Тут все еще проще. Так как в первой части нужно было делать рамки по размерам кирпича. То сейчас вы просто делаете так, как вам удобнее.

Я же сделал так:

1. Приварил 2 колеса, что бы было удобно перемещать горн по мастерской. Это нужно не часто, но такое случается.
2. Приварил 2 прутка арматуры между двумя ножками станины. Это простое действие позволит надежно хранить клещи между ковкой и просто держать их в порядке.
3. Рабочая полочка. Приварил простейшей конструкции полочку с право от горна. Хочу заметить. Что сделал это не с проста. Я правша и заготовку держу левой рукой, а работаю правой. И горн находится от меня по левую руку, что бы не пересекаться с пламенем работаю в правой его стороне. Поэтому рабочую полочку удобно будет расположить ближе к себе.
4. Крышка. она должна была отнестись к первой части. Но вместо крышки можно просто использовать 10й кирпич из первой части и прикрывать окно горна. Я же немного приложил усилий и сделал крышку на петлях и позаботится о ее внешнем виде. Просто что бы радовало глаз во время работы =)
5. Легкая доработка внешнего вида. Сугубо личный выбор.

Подробно о внешнем виде самоделок вы можете увидеть в коротком и удобном для просмотра видео:

Спасибо за просмотр. Я буду рад, если эта статья вам как-то помогла.
Я и в дальнейшем постараюсь делать полезные самоделки для гаража и мастерской.
Поэтому подписывайтесь, что бы не пропустить
Мой канал ютуб: https://www.youtube.com/c/bonnfactory

Автор статьи “Газовый горн своими руками”   Bonn Factory

Смотрите так же:

• самодельная инжекционная газовая горелка для ковки и литья
• горелка из телескопической антенны своими руками
• мангал из металла своими руками
• наковальня своими руками
• Ваша статья будет здесь если Вы ее нам пришлете 🙂

• Об авторе
• Недавние публикации

Ютуб деятель, сварщик, кустарь-литейщик, любознатель. Наверное, так можно описать меня сейчас. Я занимаюсь изготовлением металлоконструкций, арт объектов, скульптур, познаю литье металлов и делюсь этим с вами- зрителями через свои статьи и видео. Присоединяйтесь, будет интересно! 😉

Кузнечный горн из старого газового баллона

Из старых газовых баллонов можно изготовить много полезных самоделок. Но одна из самых практичных – это самодельный газовый горн для кузнечных работ. И в данном обзоре мы расскажем, как сделать такой горн своими руками.

Для работы нам понадобятся отрезной, сварочный, измерительный и другой слесарный инструмент.

А из материалов потребуется: старый баллон, каолиновая вата (негорючая), немного шамотной глины, пара кусков листовой стали, пара уголков.

До начала работ нужно убедиться, что внутри баллона отсутствуют горючие пары. Для этого выкручиваем вентиль и заливаем баллон до самого верха водой и затем сливаем её.

Основные этапы работ

На следующем этапе размечаем место среза верха баллона. Срезаем и приступаем к следующей разметке. Срезаем ручки и ножки с баллона.

В основании баллона вырезаем прямоугольное отверстие для топки. С обратной стороны вырезаем Т-образное отверстие.

Теперь можно изготавливать ножки. Для этого привариваем пару уголков на боковую стенку баллона так, чтобы он стоял параллельно столу.

Опорную площадку и козырёк будем изготавливать из листовой стали. Вырезаем полукруглые основания по форме баллона и привариваем их на свои места.

Далее приступаем к укладке негорючей ваты. По внутреннему кругу баллона укладываем вату так, чтобы шов оказался с нижней стороны.

Собираем отрезанный верх и низ баллона, и свариваем их между собой. В верхней части баллона вырезаем круглое отверстие и устанавливаем туда толстую трубу для подачи пламени.

Замешиваем небольшое количество шамотной глины с водой и укладываем смесь внутрь топки. По возможности выравниваем плоскость.

Подключаем наш горн к подаче газа, соблюдая все меры предосторожности, такие как: обратный клапан, регулировочный вентиль подачи газовой смеси.

Дожидаемся высыхания и проводим первые испытания. Если всё сделано правильно, то горн не должен нагреваться снаружи. Красим всё термостойкой краской, и можно пользоваться в свое удовольствие!

Видео

Подробное изготовление газового горна можно посмотреть на видео ниже. Обзор создан на основе авторского видеоролика с YouTube канала Scott Turner.

Small Forge Build — Forme Industrious

Мини горн для кузнечных работ

Если вы только начали осваивать кузнечную ковку металла или занимаетесь изготовлением ножей, то мини горн в домашней мастерской точно не помешает. Тем более что его можно изготовить своими руками из подручных материалов.

В данном случае за основу автор использует пивной бочонок объемом 5 литров.

Также для изготовления самодельного горна потребуется кусок пластиковой канализационной трубы, отрезок металлической трубы, болты с гайками и газовая горелка.

Первым делом необходимо вырезать отверстие в нижней и верхней части бочки. Для этого можно воспользоваться бормашинкой, болгаркой или обычными ножницами по металлу.

Причем обратите внимание, что в верхней части пивной бочки отверстие должно быть больше по диаметру, чем в нижней, а именно 110 мм.

Основные этапы работ

После того, как вырезали два отверстия, нужно будет вырезать еще одно отверстие сбоку бочки под газовую горелку. Края отверстий надо пройтись напильником или шлифовальным кругом.

В качестве ножек мастер использует длинные мебельные болты. Предварительно под них нужно просверлить четыре отверстия. То место, где был установлен краник, автор заглушил шайбами.

Далее в боковое отверстие в бочонке вставляется втулка из металлической трубы, а внутрь надо вставить кусок пластиковой канализационной трубы.

Но перед этим ее надо разрезать вдоль, а линию разреза заклеить скотчем. В трубу вставляется круглая заглушка из пенопласта.

На следующем этапе останется только замешать раствор из просеянного песка и строительного гипса в пропорции 1:1. Раствор должен получиться жидким. Заливаем его в бочку, и ждем пока схватится. Потом надо будет достать пластиковую трубу, и дождаться полного высыхания гипса.

Видео

Подробно о том, как сделать своими руками простой мини горн для кузнечных работ в домашних условиях, мы рекомендуем посмотреть в видео на нашем сайте.

ЧТО Я СДЕЛАЛ ИЗ ПИВНОЙ БОЧКИ

Меры предосторожности

Даже небольшое газовое оборудование остается источником повышенной опасности. Неправильное обращение с такой горелкой способно привести к пожару или сильному взрыву. Поэтому при работе надо обеспечить себе надежную защиту — надеть специальную обувь, очки и перчатки.

Баллоны с пропаном нельзя использовать при низкой температуре (ниже 0°). Если операция проводится в помещении, то нужно гарантировать ему качественное проветривание. Теперь о том, что делать нельзя. Строго запрещено:

оставлять баллоны под лучами солнца;

держать их в наклоненном положении;

проводить работу вблизи источников огня;

использовать оборудование без редуктора.

Регулярная проверка герметичности конструкции (особенно самодельной) — условие обязательное. При появлении запаха газа работу сразу же прекращают, перекрывая вентиль на баллоне.

Как сделать газовую горелку? Не слишком сложно, если мастер в качестве образца выбрал самую элементарную модель. И не очень просто, когда он хочет собрать мощную и максимально надежную конструкцию. Но в том и другом случае нельзя забывать о технике безопасности, так как привычный всем газ остается серьезной угрозой для здоровья людей и их имущества.

О том, как сделать газовую горелку, расскажет автор следующего видео:

https://youtube.com/watch?v=l4O-gdzRNtA%3Ffeature%3Doembed

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Инструмент необходимый для изготовления инжекционной газовой горелки

• сварочный аппарат;
• болгарка.

Все размеры я указал на чертеже и обозначил их в видео** **- Так же на картинке отобразил АНАЛОГ! Его можно собрать из переходных чугунных сантехнических муфт и трубы. Она так же будет неплохо работать. Для меня ключевую роль сыграла цена! Я купил куски трубы на металлобазе и обошлись они мне в чуть больше чем 50р + расходы на сварку и тп. Цена сопла встала в 50р! муфты же стоят значительно дороже (помните, у меня супербюджетный набор для начинающего!). Ну вот я и рассказал вам о том, что я использовал и почему я использовал это, а не другое. А наглядное изготовление вы увидите в видео!

p.s. Пламя горелки горит стабильно и очень эффективно. Горение происходит в наружней ее части. Горелка хорошо охлаждается потоком воздуха и остается холодной на все время работы. Нагревается лишь кончик, что только способствует сгоранию газа. Спасибо за просмотр!

Автор статьи “Самодельная инжекционная газовая горелка”   Bonn Factory

Смотрите так же:

• газовый горн своими руками
• горелка из телескопической антенны своими руками
• мангал из металла своими руками
• Ваша статья будет здесь если Вы ее нам пришлете 🙂

• Об авторе
• Недавние публикации

Ютуб деятель, сварщик, кустарь-литейщик, любознатель. Наверное, так можно описать меня сейчас. Я занимаюсь изготовлением металлоконструкций, арт объектов, скульптур, познаю литье металлов и делюсь этим с вами- зрителями через свои статьи и видео. Присоединяйтесь, будет интересно! 😉

Как сделать газовый горн для кузницы

Если вы решили всерьёз заняться кузнечным ремеслом, без хорошего горна никак не обойтись.

Самый оптимальный вариант — газовый горн.

В сегодняшней статье подробно расскажем, как изготовить такой горн своими руками.

Необходимые материалы:

• газовый баллон объемом на 50 литров (из-под пропана);
• круглые трубы и муфты;
• водопроводные фитинги — для монтажа газопровода;
• перфорированный лист металла;
• петли для крепления дверцы и задней стенки;
• огнеупорный цемент, чтобы сделать площадку внутри горна.
• каолиновая вата для «отделки» внутренних стенок.

Своим личным опытом изготовления самодельного кузнечного горна, который работает на газу, поделился с нами автор YouTube канала Make it Extreme Shorts.

Основные этапы работ

Первым делом берем болгарку или плазморез и отрезаем от баллона верхнюю и нижнюю части, но не выбрасываем их, поскольку они пригодятся чуть позже.

В баллоне высверливаем шесть отверстий. Вставляем в них подготовленные отрезки круглой трубы и обвариваем.

Внутри баллона необходимо будет приварить два отрезка металлической полосы, приподняв их с помощью небольших кусочков круглого прутка.

Далее от верхней части баллона, которую мы отрезали ранее, надо отрезать небольшой кусок, который привариваем спереди будущего горна. На противоположной стороне привариваем аналогичную деталь, но из листового металла.

Между металлическими полосами укладываем кусочки перфорированного металлического листа и привариваем их.

Спереди привариваем небольшое корыто, а также стойку, к которой будут крепиться петли.

Из оставшейся верхней части баллона изготавливаем дверцу и крепим ее спереди будущего горна.

На противоположной стороне также привариваем стойку с петлями и крепим заднюю стенку (используем дно баллона).

В завершении останется только «обшить» горн изнутри каолиновой ватой и залить нижнюю часть (сделать площадку) из жаростойкого цементного раствора. После этого собираем и устанавливаем газовую магистраль с регулировкой подачи газа.

Видео

Подробно о том, как сделать газовый горн для кузницы, рекомендуем посмотреть в авторском видеоролике ниже.

Making a propane blacksmith forge

Как сделать газовую горелку самостоятельно?

Есть несколько вариантов изготовления необходимого устройства. Первый способ позволит получить желаемое спустя час (или несколько). Остальные варианты не относятся к элементарным способам, поэтому потребуют немного больше времени и усилий.

Сборка горелки из трубы

Это самый простой ответ на вопрос, как сделать газовую горелку, но осторожность все же необходима, поскольку работать мастеру придется с взрывоопасным веществом. Малейшая оплошность может стать причиной серьезных неприятностей.

Данный инструмент прост, но он даст возможность заниматься прогревом деталей перед сваркой, подготавливать детали к ковке. С помощью нехитрого приспособления можно даже провести ремонт кровли из битума.

Материалы, инструменты

Для изготовления газовой горелки потребуется подготовить небольшой набор материалов и инструментов. В него входят:

два отрезка труб разного диаметра;

шлифовальный станок (напильник);

термостойкая краска;

металлический прут;

сварочный аппарат;

баллон с пропаном;

дрель и сверла;

газовый шланг;

болгарка;

редуктор;

штуцер;

тиски.

После того как все оказалось собрано в одном месте, можно приступать к созданию оборудования. Но сначала нужно найти подходящую модель. Как правило, в интернете сравнительно легко обнаружить уже опробованные, а значит, вполне надежные образцы для подражания. В этом случае не рекомендуется менять размеры деталей, каким-либо образом стараясь адаптировать чертеж «под себя». Причина все та же — опасность газа.

Сборка оборудования

Работу проводят в такой последовательности:

1. Сначала от трубы диаметром 40 мм болгаркой отрезают кусок необходимой длины.
2. Его приводят в подобающий вид, используя для обработки наружного края шлифовальный станок, а для внутреннего — напильник.
3. Затем занимаются трубой меньшего диаметра. Ее обрезают, обрабатывают, затем с помощью сварочного оборудования присоединяют к ней штуцер.
4. Противоположный конец этой трубы закрывают — заваривают наглухо, потом эту часть шлифуют и сверлят в ней отверстие. Его диаметр — 0,9 мм.
5. Собирают оба элемента. Чтобы избежать переделок, сначала их соединяют тремя металлическими прутами, чтобы проверить работу оборудования.
6. Присоединяют «полуфабрикат» к газовому баллону для проверки работоспособности. Если никаких проблем не обнаруживается, то приступают к сборке.
7. Металлические пруты удаляют, вновь сваривают заготовки в единую конструкцию. В последнюю очередь газовую горелку красят.

Готовый инструмент подключают к баллону с пропаном. Поскольку газ представляет опасность всегда, инструмент настоятельно рекомендуют подключать, используя редуктор.

Создание горелок в миниатюре

Это устройство называют горелкой Бунзена, она — лабораторный прибор, предназначенный для нагревания на открытом пламени. Это вертикальная трубка, установленная на подставке, к которой приварена металлическая трубка. Через нее идет подача газа. Плюс устройства — его безопасность для мастера: горелку можно держать в руках без боязни обжечься.

Оборудование из медных трубок

Конечно, самодельное устройство будет отличаться от оригинала, но на эффективности это не скажется.

Что понадобится для работы?

Как сделать газовую горелку Бунзена? Сначала нужно отыскать все необходимое. В этом случае рабочий комплект насчитывает меньше элементов. Для сборки инструмента потребуются:

плоскогубцы;

кусок толстой фанеры;

алмазный надфиль, напильник;

паяльник, ортофосфорная кислота;

медные тонкие трубки разных диаметров;

газовая горелка, уже отслужившая свой срок;

медная проволока, толстая игла для шприца и болт М8.

Подготовив этот минимальный набор, приступают к основной работе.

Изготовление горелки Бунзена

В этом случае сначала занимаются изготовлением первого элемента — тонкой трубки, идеальным кандидатом для которой станет отрезок длиной 100 мм, с диаметром 8 мм.

1. Отрезанный кусок очищают от зазубрин с обеих сторон. Потом от трубы меньшего диаметра отрезают кусок длиной 40 мм.
2. Создают мини-сопло газовой горелки. Для этого берут иглу для шприца, подпиливают треугольным алмазным надфилем, потом ее обламывают.
3. Затем края зачищают тем же инструментом либо напильником. Чтобы открыть/прочистить канал, используют тонкую проволоку.
4. Соединяют меньшую трубку, иглу и медную проволоку. Конец первой заготовки сжимают плоскогубцами так, чтобы можно было зафиксировать там иглу.
5. Затем конец ее обрабатывают ортофосфорной кислотой, сбоку припаивают медную проволоку, потом запаивают щель в трубке.
6. Места пайки промывают водой, чтобы предотвратить окислительные процессы. Затем элемент с помощью проволоки припаивают в трубке большего диаметра.
7. В начале большей детали (напротив проволоки и иглы) проделывают отверстие для регулировочного болта (М8). Его вкручивают, затем проверяют работу.

Для удобства использования инструмента его устанавливают на самодельный штатив, изготовленный из небольшого куска фанеры. Для этого в нижней части горелки делают две проволочные петли. В крае штатива сверлят отверстие, в него вставляют кусок проволоки, на которую надевают соединительные элементы инструмента. Последний этап операции — проверка работоспособности газовой горелки, окончательная регулировка ее пламени.

Горелка из игл и капельниц

Это еще один несложный вариант, который позволит работать с маленькими деталями, но не потребует большого количества времени на сборку. Такое маленькое приспособление нельзя назвать «игрушкой»: эта газовая горелка способна выдавать температуру до 1000°. Для сборки конструкции используются простые подручные материалы.

Что нужно собрать для работы?

Чтобы можно было приступить к операции, понадобятся найти или купить:

иглы: от медицинского шприца и для накачивания мячей;

капельницы — две штуки;

шлифовальный камень;

медную проволоку;

паяльник, флюс;

термопистолет.

Для создания деталей потребуются несколько обычных инструментов — плоскогубцы, напильник. Для проверки и работы с мини-горелкой нужно заранее подготовить газовый баллон и емкость со сжатым воздухом.

Как сделать газовую горелку в миниатюре?

Процесс состоит из следующих этапов:

1. Сначала в игле для накачивания мяча с помощью напильника делают небольшое отверстие (пропил). Оно должно располагаться на некотором расстоянии от середины. Можно купить изделие, в котором уже есть такое отверстие.
2. Затем занимаются иглой от шприца: ее сгибают посередине, нужный угол составляет примерно 45°. После этого с помощью шлифовального камня стачивают срез ее кончика, чтобы получить ровное отверстие, превращающее иглу в согнутую трубку.
3. Медицинскую иголку вставляют в «мячиковый» элемент таким образом, чтобы ее концы выступали наружу. Место, где трубка выходит из пропила, заматывают медной проволокой, обрабатывают флюсом и припаивают, так как герметичность в этом случае условие обязательное.
4. К основаниям двух игл присоединяют капельницы, к ним сдвигают зажимы-регуляторы, которые будут рукоятками для регулировки подачи воздуха и газа. Элементы соединяют при помощи термопистолета. Затем к ним подсоединяют баллоны — со сжатым воздухом и газом.

В последнем случае главное не перепутать, что с чем соединить. Толстая трубка предназначена для топлива, тонкая — для воздуха. Давление можно изменять, используя зажимы капельницы.

Такая «скромная» мини-горелка в некоторых случаях сможет стать заменой заводскому инструменту. Например, если потребуется тонкая, почти ювелирная работа. Требование к ней одно — осторожность мастера, поскольку даже крохотное приспособление, работающее с газом, не перестает быть опасным.

Создание мощной газовой горелки

Если сравнивать этот вариант с предыдущими устройствами, то можно сказать, что это самое сложное, серьезное оборудование, которое требует крайне осторожного обращения во время эксплуатации. Такую газовую горелку используют для разной работы — для сжигания сорняков, для плавки металла и т. д.

Инструменты и необходимые материалы

В этом случае для создания аппарата потребуется значительно больше материалов и орудий труда. Из инструментов надо подготовить дрель с набором сверл (0,8 мм, 3,2 и 6,4 мм), кернер, паяльную лампу (припой, флюс) и разводной ключ. Теперь нужно познакомиться со списком материалов. Он внушителен:

соединительные муфты (1/2 и ¼ дюйма), резьбовой бочонок (1/2, 1/8 дюйма);

заглушка, имеющая внутреннюю резьбу (1/8), ниппель (1/2), футорка (1/4 и 1/8);

БРС — быстроразъемное соединение для горелок;

регулятор подачи газа (0,068-0,34 атм.);

стальная труба с резьбой;

лист металла, саморезы;

герметик.

Теперь о выборе фитингов: оптимальный вариант, позволяющий получить максимально надежную конструкцию, — латунные соединительные элементы.

Сборка газовой горелки

Первым делом занимаются подготовкой деталей. В центре заглушки просверливают отверстие, его диаметр — 0,8 мм. Затем берут трубу и на небольшом расстоянии от резьбы сверлят 4 отверстия, но уже используют сверло диаметром 3,2 мм. Они предназначены для пропускания газа.

1. Приступают к сборке ниппельного узла. Сначала в него впаивают бочонок, затем эту деталь вкручивают в соединительную муфту.
2. Ее, в свою очередь, присоединяют к противоположному концу металлического наконечника. Для надежности резьбовых соединений их предварительно обрабатывают герметиком.
3. Латунную заглушку соединяют с резьбовым бочонком, сразу закручивая соединение до упора. Затем эту деталь вкручивают в муфту.
4. Из металлического листа вырезают заготовку для конуса, затем ее аккуратно сгибают, а края сваривают. В узкой части делают отверстия. Конус фиксируют на конце трубы винтиками.
5. Муфту соединяют со стальной трубой. Затем в нее вкручивают футорку, за ней — быстроразъемное соединение для горелок.
6. После сборки устройства его подключают к емкости с топливом: регулятор подачи газа соединяют с баллоном, а БРС — с газовой горелкой.

Завершив этап соединения всех элементов, сразу эксплуатацию оборудования не начинают, поскольку сначала надо проверить все узлы на герметичность. Для этого используют традиционное средство — мыльный раствор. Пузыри станут доказательством некачественно выполненных соединений. Если устройство работают безукоризненно, то проверку работы газовой горелки можно без опаски начинать.

Газовый горн из шамотных кирпичей своими руками

В данном обзоре автор подробно показывает процесс изготовления самодельного газового горна для домашней мастерской.

Для этого будем использовать шамотные кирпичи. Всего потребуется восемь штук. Из инструментов нужны будут болгарка и электродрель.

Используя заранее подготовленный бумажный шаблон в форме трапеции, нужно будет разметить все восемь кирпичей.

Далее по разметке необходимо срезать углы болгаркой с алмазным диском, чтобы потом можно было состыковать кирпичи между собой.

Основные этапы работ

На следующем этапе соединяем подготовленные кирпичи между собой, используя для этого огнеупорную печную смесь. Предварительно каждый кирпич необходимо замочить в воде.

Далее временно стягиваем кирпичи проволокой. Для этого пригодится проволочный хомутатель. Рекомендуем прочитать: как сделать простой хомутатель для затягивания хомутов из проволоки.

Из стальной полосы автор делает постоянные хомуты. Устанавливаем их в нижней и верхней части, и еще один — посередине. Фиксируем хомуты с помощью болтов и гаек.

Из уголков свариваем станину-тумбу. Устанавливаем горн на «подложку» из двух шамотных кирпичей, потом устанавливаем газовую горелку и подключаем к ней шланг от газового баллона.

Стоит отметить, что конструкция данного горна — универсальная. Его можно использовать как в вертикальном (для плавки алюминия), так и в горизонтальном положении (для ковки металла).

Однако данная конструкция требует доработки — в горизонтальном положении торец горна открытый, необходимо его закрыть.

Видео

Подробный процесс изготовления газового горна из шамотных кирпичей можно посмотреть на видео ниже. Материал создан на основе авторского видеоролика с YouTube канала makerstuff.

Как сделать ГАЗОВЫЙ ГОРН / он не плавит даже АЛЮМИНИЙ!
