Схема подключения выключателей и розеток при монтаже электропроводки в доме, а также выбор источника питания

Схема подключения трех светильников к трехклавишному выключателю

Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

Дополнительная информация: Для подключения произвольного числа осветителей к трехклавишному прибору приходится группировать их по нескольку штук в линии, где они включены в параллель.

Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

• Подключение двух светильников к одноклавишному выключателю.
• Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
• Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

Подготовительные работы

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

• отвертка плоская и крестовая;
• плоскогубцы;
• бокорезы;
• изоляционная лента;
• хороший строительный нож с острым лезвием (для зачистки концов проводов);
• для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
• выключатель;
• провода.

Внимание! Очень важно перед началом работ отключить напряжение в сети!

Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку.

В схему должны входить такие три провода:

• Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
• Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
• Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам.

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).

Что такое УЗО в электрике: разновидности, принцип работы Как подключить проходной выключатель: схемы подключения

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Выключатели и розетки в последнее время использую только турецкие, чаще всего VI-KO. Они – лучшие по цене/качеству, и очень удобны в монтаже. На фото показана модель VIKO Carmen, дизайн у них староват. И отделочники их не любят за округлую форму. В этом смысле лучше VIKO Karre – у них современный дизайн, и они имеют идеально прямоугольную форму.

Есть готовые цельные блоки именно для таких целей, где в одном корпусе объединены розетка и двойной выключатель. Производства Белоруссии, и России. Очень неудобно, плохо, топорно. НЕ РЕКОМЕНДУЮ.

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

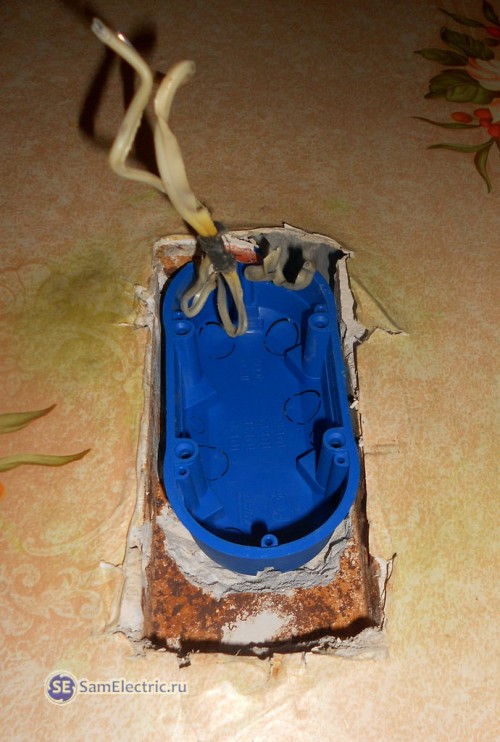

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

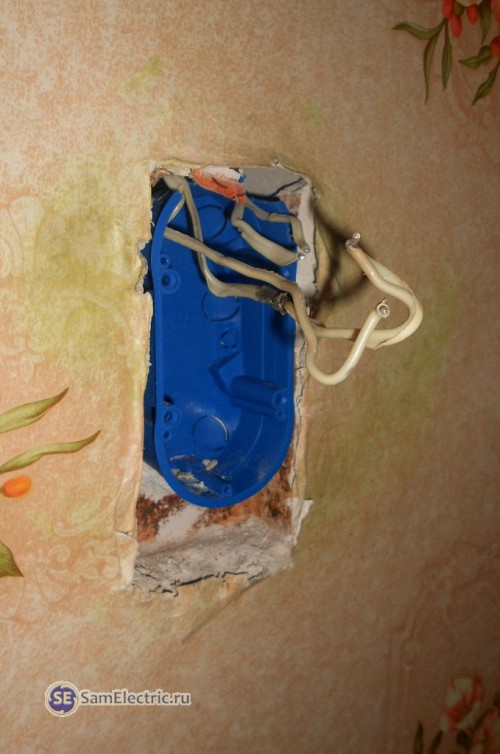

Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер. Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

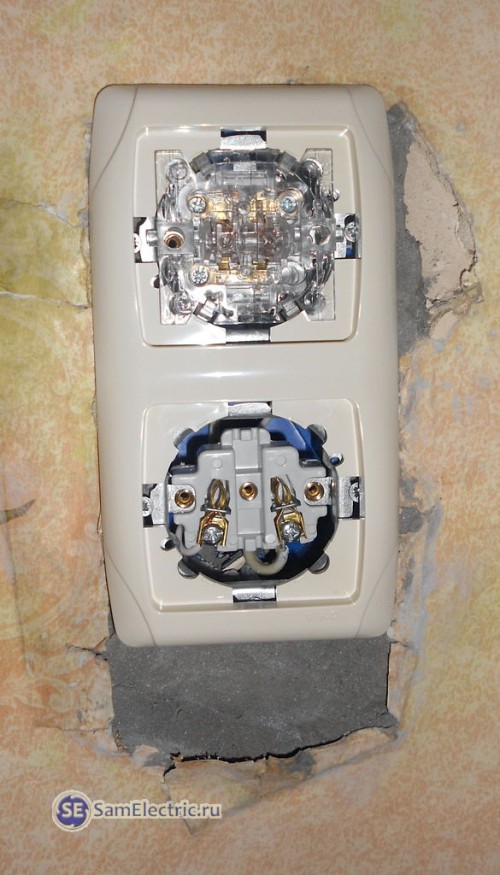

Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

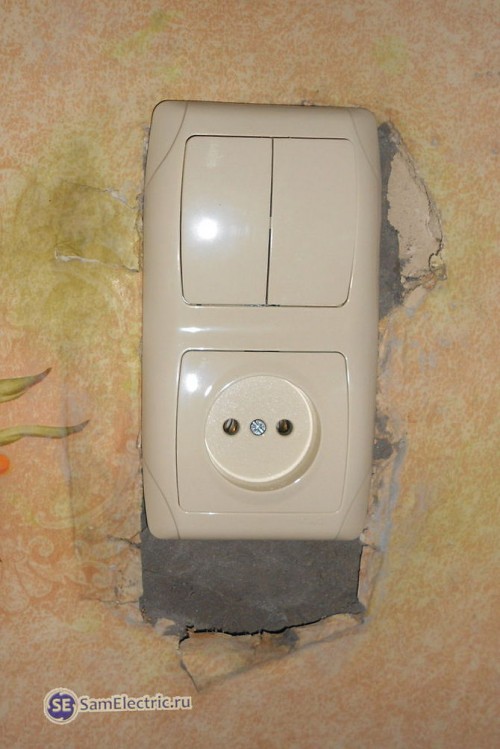

Блок розетка и выключатель на санузел установлен

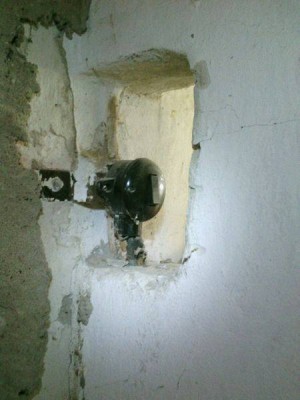

Выключатель между комнатами

Как избежать ошибок при монтаже

Для начала стоит полностью продумать, какие светильники или люстры будут управляться тем или иным двухклавишным выключателем, подготовить инструменты и материалы и лишь после этого приступать к работе.

Очень важно быть предельно внимательным и аккуратным при производстве электромонтажа. При работе с проводами и оборудованием вводной автомат обязательно должен быть отключён. Не стоит испытывать судьбу на прочность.

Такая табличка явно не помешает на электрощите на время работы с выключателем

Выбирая выключатели, лучше всего отдать предпочтение изделиям, оснащённым самозажимными клеммами, нежели винтовыми. Первые намного проще в монтаже и прослужат значительно дольше.

Не стоит пренебрегать маркировкой жил проводов. Потратив на это 5 минут времени сейчас, впоследствии можно сэкономить гораздо больше.

Вот такие клеммы – идеальное решение для монтажа соединений в распределительной коробке

После окончания монтажа необходимо оставить выключатель в разомкнутом состоянии и лишь после этого включать вводной автомат. Далее по очереди нужно нажимать клавиши, проверяя, горит ли свет и не сработал ли автомат в распределительном щитке.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Схема подключения выключателей с розеткой в одном блоке

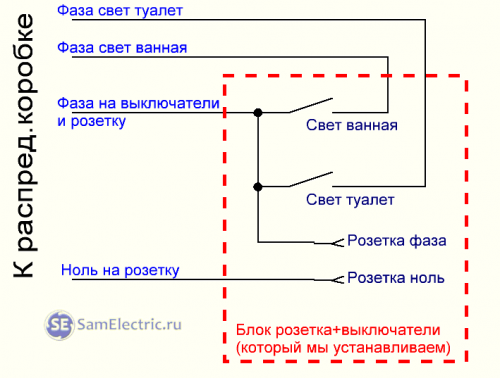

Схема в общем-то простая, однако приведу.

В заменяемый блок приходят такие провода: фаза, ноль, и “уходят” два провода на питание светильников ванной и туалета. Фаза используется для питания розетки и выключателей. Ноль – только для розетки.

Схема подключения выключателей с розеткой

Строго говоря, при монтаже электропроводки группы освещения как правило разделяются. То есть, на выключатели и розетки должны идти разные питающие провода с разным сечением, и выключаться при этом разными  защитными автоматами в электрощитке. Но так делали раньше, по бедности.

Как размещать провода, розетки, выключатели

Когда вам уже ясно, где будут установлены розетки и выключатели и сколько метров провода потребуется для их соединения с питающим кабелем, стоит задуматься о том, как будет проходить процесс монтажа. Если проводка открытая, например, на даче или в гараже, достаточно зафиксировать кабель прямо на стене, подвести его к накладным выключателям и розеткам, для эстетичности провод можно скрыть пластиковым коробом. В данном случае не придется нарушать целостность стены и на монтаж уйдет совсем немного времени. Если же проводка будет скрытая, то есть два варианта монтажа.

Первый вариант. Подойдет, если в доме уже есть проводка и нужно заменить старые провода. Когда нет ни времени, ни возможности штробить стены, новый провод можно уложить в каналы вместо старого. Обнаружить скрытую проводку поможет специальный прибор – тестер напряжения, затем следует вскрыть стену, убрать из каналов провода и уложить новые. Этот способ позволит значительно сэкономить время.

Второй вариант. Подойдет, если в доме нет проводки или нужно выводить дополнительные провода для розеток и выключателей. Тогда предстоит проделать в стене новые канавки для укладки провода. При большом объеме работ обычно для этого используют штроборез. В быту можно обойтись перфоратором с полукруглым зубилом. При штроблении нужно соблюдать следующие размеры канавки: ширина должна быть 2 – 3 см, глубина – 2 см. Если в канал планируется укладывать несколько проводов, размеры следует увеличить. В местах установки розеток нужно сделать отверстия под подрозетники. Для этой цели также используется перфоратор, но уже с буровой коронкой.

Совет мастера. Если вы прокладываете в комнате полностью новую электропроводку, установите распаячную коробку. Она имеет корпус из негорючей пластмассы, к которому подводится один питающий кабель. Внутри коробки он соединяется с разводкой проводов, идущих к различным энергопотребителям: осветительным приборам, выключателям, розеткам. Это позволяет значительно экономить на проводах при монтаже, а также повысить безопасность электропроводки.

Подключение выключателей и розеток

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

• Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
• Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
• Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

• Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.
• Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.
• Для установки и подключения выключателя понадобятся:

• — непосредственно сам выключатель;
• — распределительная коробка;
• — соединительные провода;
• — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

• Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.
• В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.
• Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

• Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.
• Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.
• Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.
• Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.
• Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

• Как подключить к распределительной коробке розетку и выключатель?
• Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.
• Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).
• Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.
• Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Как подключить розетку и выключатель

Чаще всего вместе используются розетка + одноклавишный выключатель и розеточный блок + двухклавишный выключатель.

Установка розетки с одноклавишником

Схема подключения розетки с выключателем

Схема подключения предусматривает прокладку трехжильного провода от распредкороба до блока:

• В распределительной коробке проводится соединение нейтрали питания с нулевыми проводниками освещения и розетки.
• В распредщитке фаза сети подключается к фазе розетки.
• В самом блоке подсоединяются к контактам полученные фаза и нейтраль.
• Розеточная фаза при помощи перемычки подкидывается на вводный контакт выключателя.
• Провод, соединенный с фазой освещения в распредкоробе, интегрируется с выводным контактом выключателем.

Розетку с заземлением нужно подключать на четырехжильный провод.

Установка блока с двухклавишником

Схема установки розетки с двухклавишным выключателем

Розетка с двуклавишным выключателем в одном общем корпусе монтируется так:

• Фазу розетки нужно подключить на вводной контакт выключателя перемычкой.
• Фазные кабели подсоединить на выводные контакты выключателя.
• Отвести проводники в распредкоробу и подключить их на фазные жилы патронов лампочек.
• Ноль сети питания подкинуть на нулевые жилы, направленные на розетку и светильники из распредкоробки.

Правильный монтаж возможен только с соблюдением следующих рекомендаций:

• подготовить инструменты – дрель с колонкой-буром, отвертки, пассатижи и кусачки;
• использовать инструменты с изолированными рукоятками;
• накладной тип спаренных устройств исключает штробление стен;
• влагозащищенные блоки подойдут для установки в ванной и санузле.

Правила ПУЭ указывают на необходимость выключения электричества во всей квартире перед установкой электрооборудования.

Подключение розетки и выключателя от двухжильного провода

Простейшая схема подключения

Простейшая схема предполагает четкую последовательность проводов, ведущих от распредблока до устройства. Подключение осуществляется так:

• Выбор участка, где будет находиться внутренний или наружный блок.
• Разметка поверхности.
• Поиск фазы в распределительном щитке и выключение электричества в помещении.
• Подкидывание фазы на выключатель. Понадобится зачистить концы соответствующих жил, скрутить их и покрыть изоляционным материалом.
• Незадействованные провода свернуть в кольцо и накрыть изоляцией.

Применение схемы оправдано только в случаях редкого пользования сетевым гнездом. Совмещенный прибор работает по принципу подачи фазы на точку питания по включению рубильника.

Подключайте по такой системе бойлер без кнопки отключения.

Подключение розетки с выключателем в одном блоке

Розетка с выключателем в одном корпусе становятся популярными благодаря своей практичности

Элементы конструкции эксплуатируются вместе или отдельно. Для монтажа прибора понадобится:

• Провести кабель фазы и нуля от главного щита в распределительный бокс.
• Разместить в распредкоробке 2 кабеля от светильников и 3 провода от блока.
• Фазную жилу от щитка подкинуть на розетку.
• Нейтраль электросети подключить к нулю блока.
• Скрутить вместе проводники фазы, соединяющие патрон с выключателем и заизолировать их.
• Подключить линию заземления от вводного кабеля.

При таком способе розетка функционирует отдельно от освещения, но устройства можно включить одновременно.

Для создания соединения клеммы и розетки используйте перемычку.

Как подсоединить двойной выключатель и розетку к сети

Схема присоединения двойного выключателя с розеткой к сети

Двухклавишный выключатель, совмещенный с розеткой, обычно устанавливается в стеновой перегородке между дверьми санузла и ванной комнаты. Так пользователи могут контролировать осветительные приборы и включать бытовую технику.

Подключать устройство следует с помощью 5 кабелей, соединяющих блок с распределительным коробом:

• Пару свободных жил подключить на коммутационные контакты.
• Подать фазу на выключатель при помощи перемычки.
• Подать фазу на свет ванной и туалета через контакты коммутации.
• Скрутить в распределительном боксе свободные жильные провода с кабелями подачи фазы через коммутатор.
• Сформировать сцепку нейтрального провода и заземления скруткой (голые концы), подвести их на розетку.

Выбирайте наружный блок или систему для ванной комнаты с влагостойким корпусом и крышками-шторками.

Схема подключения розетки и выключателя с тремя клавишами

Конфигурация блока позволяет сэкономить используемую электроэнергию, поскольку он будет управляющим элементом для нескольких осветительных приборов одной комнаты:

• основных ламп;
• декоративной подсветки;
• второстепенных источников света.

За счет этого при недостаточном освещении можно не включать приборы в сеть, а активировать их нажатием клавиши. Яркость освещения также регулируется.

Схема монтажа почти идентична подключению одноклавишных или двухклавишных моделей. В данном случае ноль – синий провод, а фаза – черный или красный. Нейтральный кабель подкидывается на розетку.

Особенности подключения двойной розетки в жилом помещении

Две или более розеток подключаются к электрической цепи параллельно

При наличии нескольких бытовых приборов стоит монтировать блок на 2 и больше электроточек с параллельным подключением. Перед началом установки создаются перемычки из 3-х кабелей и подводятся к точке подключения. Работы осуществляются по следующему алгоритму:

• Разборка каждой розетки.
• Зачистка перемычек короба, проводников, кабеля электропитания.
• Подсоединение первой розетки на кабель ввода.
• Установка элемента в монтажном боксе.
• Параллельное подключение кабелей по расцветке и монтаж последующих точек питания.

Оставляйте кабель, выведенный от распредкороба с запасом.

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

В квартирах с планировкой советских времен разместить коробку с тремя клавишами можно только в месте стыка санузла, прихожей и кухни. Чтобы поставить его в спальне или гостиной, потребуется частично поменять размещение проводки. Для выполнения этой работы лучше пригласить профессионального электрика.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Подключение светильников к двойному выключателю

Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

Дополнительная информация: По своему устройству они полностью идентичны, но используются каждый по своему назначению.

Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе. Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

• Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
• На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
• К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

• Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
• Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
• Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
• К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
• Жилу от него нужно соединить с вводом светильника.
• Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
• Таким же путем необходимо соединить и заземляющую жилу для лампочки.
• После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Важно! Подключить выключатель от розетки – задача вполне решаемая. Однако обратное действие на практике не осуществимо. Первый имеет только фазную жилу, а для работы второй требуется еще нулевая. Вести ее потребуется от щитка или распредкоробки. Однако даже в таком случае результат будет не удовлетворительным.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
• На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

https://youtube.com/watch?v=Xu-rPdBQGTg%3Frel%3D0
