Рекомендации и схема подключения электрической плиты на 220 вольт в квартире

Расчёт параметров расходных материалов

После того, как мы разобрались с мощностью духового шкафа и варочной панели, необходимо оценить состояние электрической проводки в вашей квартире (или доме) и, исходя из этих данных, составить схему подключения и рассчитать параметры и расход материалов.

Подключение духовки и варочной панели бывает двух видов: раздельное и совместное. Раздельное подключение заключается в том, что для каждого устройства от электрического щитка прокладывается отдельный кабель необходимого сечения, которое производится на стадии капитального ремонта или строительства. Этот способ является трудозатратным и невозможен при наличии чистовой отделки, но является оптимальным и самым безопасным.

Совместное подключение используют при наличии всего лишь одной линии кабеля для подключения мощных электроприборов и в условиях уже законченной чистовой отделки.

Выбор типа и диаметра сечения кабеля исходя из мощности приборов

При выборе первого вида подключения нас ожидают два варианта: обе линии уже имеются или есть необходимость тянуть электрический кабель от щитка. Но в любом из этих случаев необходимо рассчитать сечение силового кабеля, сравнить с тем, что имеется или выбрать необходимое сечение и тип для его прокладки.

Для правильного выбора кабеля необходимо знать важный момент: для электрической проводки в жилых помещениях согласно ПУЭ должен использоваться трехжильный кабель, изготавливаемый из меди, покрытый негорючей изоляцией. Алюминиевые провода в электрической проводке квартиры или дома – пережиток советского прошлого и сейчас не используются из-за наличия существенных недостатков в сравнении с медными.

По нормам для прокладки в квартире используют следующие виды кабеля:

• для силовых линий от распределительного щитка для запитки мощных электрических приборов (варочных панелей) используется ВВГ-3 сечением 6 мм2 (ВВГ 3х6);
• для монтажа основных линий проводки и подводов к розеткам (духовых шкафов) применяется ВВГ-3 сечением 2,5 мм2 (ВВГ 3х2,5) или сечением 4 мм2 (ВВГ 3х4);

Также можно использоваться электрический кабель NYM соответствующих характеристик.

Выбор конечного сечения для кабеля рассчитывается по совокупной максимальной мощности подключаемых электроприборов к данной линии и основан на том, что сечение электропроводки должно выдержать номинальную нагрузку, ограниченную защитным автоматом в распределительном щитке.

Какие должны быть номиналы автоматического выключателя и УЗО

Теперь перейдем к выбору автоматического выключателя и решим, есть ли необходимость в использовании устройства защитного отключения (УЗО) на линии варочной панели или духового шкафа.

Согласно нормам, для того, чтобы правильно выбрать защитный автомат необходимо руководствоваться следующими данными:

Исходя из этой таблицы, для подключения варочной поверхности и духового шкафа мы можем выбрать сечение электрического кабеля и защитный автомат для каждой линии. Так, для духового шкафа мощностью 3,5 кВт необходимо использовать кабель сечением 2,5 мм2 и автомат с номиналом в 16 А. Для варочной панели мощностью 8,5 кВт будем использовать кабель 6 мм2 и автомат 32 А.

Следующий вопрос, который часто возникает при подключении кухонной техники: стоит ли устанавливать устройство защитного отключения (УЗО) вместе с автоматическим защитным выключателем?

Автомат защитного отключения защищает линию от короткого замыкания и превышения нагрузки, а, следовательно, от перегрева проводки. УЗО же необходимо для отключения питания при утечке тока на корпус подключённых устройств и для исключения поражения человека электрическим током.

Необходимость установки УЗО для кухонной техники не регламентируется, но рекомендуется. Часто случается, что по истечении нескольких лет при активном использовании прибора может перетереться или повредиться какой-либо внутренний электрический кабель и случиться «пробой» на корпус устройства. В помещениях с повышенной влажностью или при пролитии воды на электроприбор также может произойти утечка тока. Прикосновение к такому прибору может привести к поражению электрическим током, последствия от которого бывают очень печальными. При наличии УЗО, питание данной линии отключится до момента удара током человека, и предотвратит неприятные последствия.

Выбор номинала устройства защитного отключения не сложен: номинальный ток должен быть выше, чем у автомата защитного отключения. Например, если автомат 16 А, то стоит выбрать УЗО номиналом 25 А. Также УЗО выбирают исходя из тока утечки: для выделенных линий чаще всего используют устройства с порогом отключения в 10мА.

Обратите внимание! Номинал УЗО это значение максимального коммутируемого тока контактов, при котором УЗО будет сохранять свою работоспособность.

С развитием технологий в продаже появились устройства, совмещающие в себе защитный автомат и УЗО. Данный прибор называется дифференциальным автоматом. Плюсом такого устройства является компактность в электрическом щитке и отсутствие проблемы подбора УЗО к выключателю. Безусловным минусом будет являться цена: несколько выше, чем комплект УЗО + автомат.

Напрямую, розетка с вилкой или клеммная колодка в распределительной коробке

Существует несколько способов подключения духового шкафа и варочной панели к электрической сети:

• напрямую к линии, которая идет от электрощитка;
• с помощью сетевого шнура:к розетке требуемой мощности;к автомату, установленному рядом в специальном щитке;на клеммную колодку, закрепленную в распаечной коробке недалеко от прибора.
• к розетке требуемой мощности;
• к автомату, установленному рядом в специальном щитке;
• на клеммную колодку, закрепленную в распаечной коробке недалеко от прибора.

Напрямую духовой шкаф и варочная панель подключаются при достаточной длине электрического кабеля от стены до устройства. В таком подключении нет ничего сложного, ведь информация всегда указана в инструкции к прибору. Каждый прибор необходимо подключить к своей линии согласно инструкции по эксплуатации.

Какая нужна розетка и вилка

Розетка с вилкой самый распространенный способ подключения всех электрических приборов, включая духового шкафа и варочной панели. Бытовые розетки бывают с номиналом 16А и 32А. Выбор розеток, также как и при выборе кабеля с автоматами, зависит от мощности подключаемого устройства. При подключении такой мощной электрической техники, как плиты необходимо использовать розетки номиналом только 32А. Для духовки подойдет розетка 16А. Производителя лучше выбирать известного: ABB,  Legrand, Schneider Electric и др. Не рекомендуется устанавливать розетку на линию, к которой одновременно подключается варочная панель и духовой шкаф. Предпочтительнее в данном случае использовать подключение через автоматы.

К автоматам, установленным рядом в специальном боксе, подводится мощная линия, рассчитанная на использование нескольких электроприборов.

В этом случае мощную линию (например 6 кв. мм) заводят в специальный бокс, устанавливают защитные автоматы на каждый электроприбор (+ УЗО, если выбран монтаж с данным устройством) и к автоматом подключают соответствующие приборы. Главное правило, которое нужно помнить при данном подключении: номинал автомата защищающего мощную линию и электрического кабеля должен быть выше или равен, сумме номиналов автоматов подключенных к данному кабелю. Например, если в главном электрощите эту линию в 6 кв. мм защищает автомат номиналом 32А, то в специальном боксе возле подключаемых устройств должно быть не более 2 автоматов по 16А.

Подбор клеммной колодки

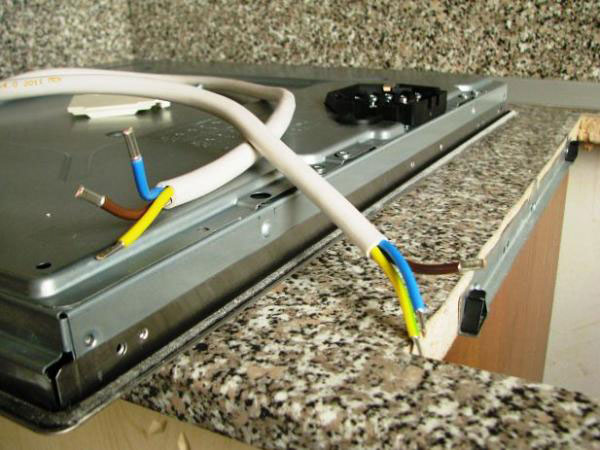

К клеммной колодке, закрепленной в распаечной коробке рядом с приборами подключают по аналогии с розеткой. Отличие данного способа от розетки: более надежное неразъемное соединение. При подключении таким способом необходимо, чтобы электрический кабель, подходящий к клеммной колодке, соответствовал мощности устройств, подсоединенных к нему. Как и со всеми другими комплектующими – клеммные колодки выбираются исходя из мощности приборов и номинального тока.

Внимание! Для варочных панелей не подойдут клеммные колодки на 16 А, покупайте на 32 А.

При отдельных линиях на духовой шкаф и варочную панель рекомендуется использовать подключение напрямую, с помощью розеток или клеммных колодок. К автоматам подключают приборы к одной силовой линии, когда нет возможности проложить дополнительную линию при наличии чистовой отделки.

Распространенные ошибки

Самыми распространёнными ошибками при подключении варочной панели и духового шкафа являются:

• Неправильный подбор сечения кабеля. Как уже было сказано выше, сечение электрического кабеля выбирается исходя из совокупной максимальной мощности подключаемых устройств.
• Бывает, что при подключении к однофазной сети не работают некоторые конфорки на приборе. Это может быть связано с отсутствием перемычек между фазами при подключении сетевого шнура.
• Неправильный выбор расположения розетки также встречается очень часто: после установки невозможно добраться до вилки и отключить устройство от сети.

Вот мы и разобрались во всех нюансах подключения варочной панели и духового шкафа. Помните, что от того, насколько правильно подсоединена электротехника, зависит здоровье и жизнь всех членов семьи, а также исправность и долговечность работы электроприборов.

Расчет возможностей сети в квартире

Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим.

До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.

Линия для плиты

Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.

Какой шнур нужен

Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.

Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.

Защитные приборы

Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания. Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него.

Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Подключение к однофазной линии

Вообще, электроплиты подключаются к одно-, двух- или трехфазным линиям. Все зависит от максимальной мощности, которая потребляется совокупностью всех конфорок электроприбора. Самым простым является однофазное подключение. В этом случае в кабеле будет 3 проводные жилы:

• Фазовый провод;
• Нулевой провод;
• Провод заземления.

Фазовый провод подключается к одной из трех фаз в щитке; нулевой – к клемме нуля, как и заземление – к соответствующему контакту в щитовой. Заземление представляет собой, фактически, предохранитель, который на некоторое время сможет взять на себя нагрузку, если дефектный замыкатель в цепи (т. неисправный электроприбор) даст электрическую нагрузку на корпус и вообще, сторонние электропроводящие предметы (например, тело человека). Погружаться глубже в физику заземления нет особого смысла, т. все, что нам нужно знать про это, — что данная жила ответственна за вашу безопасность.

Последовательность действий при правильном порядке подключения электроплиты к однофазной линии должен быть таким:

• Всегда нужно начинать с обесточивания цепи в щитке. Помимо щелчка автомата, ответственного за запитку питающего плиту контура, настоятельно рекомендуется обесточить весь щиток. Общий рубильник, как правило, устанавливается в цепи перед счетчиком. После выключения следует проверить наличие напряжения на клеммах фаз с помощью сигнальной отвертки.
• Следует подготовить фазные клеммы к подключению питающей жилы кабеля плиты. В комплекте с плитой (в обязательном порядке) идут специальные перемычки, которые объединяют все 3 фазы в щитке в одну. Перемычка представляет собой медный кабель с тремя клеммами на каждую фазу и одной, к которой будет присоединяться кабель плиты. Сечение проводника перемычки не может быть меньше 6,0 мм2. Современные варианты перемычек представляют собой подобие жесткого мостика, покрытого сверху изоляцией для защиты от случайного контакта с человеческими руками.
• Далее подключаем упомянутые выше 3 жилы провода плиты к соответствующим клеммам в щитке. Концы проводов жил кабеля не должны быть облуженными (т.е. спаянными воедино). Винты клемм заворачиваются в два приема: сначала несильно, затем до упора (пока винт способен вращаться).

Именно по данному кабелю будут проходить токи высокой мощности с фиксированным напряжением в 220 Вольт. Это значит, что повышенная мощность будет отражаться на увеличенной силе тока, которая и вызывает нагревание кабеля. Припой, которым обычно производится облуживание, не является термостойким материалом, поэтому он неизбежно будет размягчаться и отекать, принимая более выгодную форму с меньшим давлением винта на клемме. Иными словами, в месте контакта начнут появляться зазоры, которые станут со временем давать искру. В итоге это может привести к вспышке и пожару в щитке.

• Трехконтактная розетка для плиты монтируется на стене, выше уровня плиты и возможного стола рядом. Рекомендуется в качестве минимального уровня, ниже которого нельзя ее устанавливать, брать уровень расположения выходного отверстия крана в мойке. Сама раковина должна находить далее 1,5 метров от розетки. При всем при этом радиус расположения розетки относительно плиты ограничивается длиной провода (идущего в комплекте с электроустройством).
• Установив розетку, следует дать пробное питание, включив рубильник и автомат в щитке. Если не произошло никаких аварийных явлений, значит скорей всего, розетка подключена верно и можно переходить к следующему действию, для чего опять следует отключить автомат контура и рубильник общего питания.
• Далее соединяем вилку плиты с розеткой.
• Затем, желательно в резиновых перчатках тестером убеждаемся, что на ее корпусе нет «массы» (т.е. заземление отрабатывает свою функцию, и прикасание к плите не ударит вас током). Проверку следует проводить для всех режимов работы плиты, по каждой конфорке.

Ни в коем случае нельзя заземлять электроприборы методом подсоединения их к металлическим коммуникациям здания, таких как водопровод или трубы отопления. Кроме того, следует обязательно убедиться, что корпус здания также заземлен (вполне возможно, что для этого придется обращаться к профильным специалистам).

• Если все благополучно, и замыкание в короткую отсутствует, то можно снова подать питание в щитке уже для проверки работы прибора.
• Проверять работоспособность нужно так же, как тестером на заземление: каждую конфорку и во всех режимах. Если присутствует духовой шкаф, то на нем стоит акцентировать внимание, т.к. он потребляет больше всего энергии.
• Если все соответствует вашим представлениям об исправном функционировании, то плиту можно уверенно «сдавать в эксплуатацию».

Руководство по заземлению электроплиты

При работе в сетях старого образца, порой случалось, даже квалифицированные специалисты нередко осознанно совершали грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Подобное подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку: путая местами провода фазы и ноля. При подключении электроплиты с таким «заземлением», результат будет аналогичным предыдущему. Владельца плиты может ударить током в любой момент. Но и отказываться от обнуления тоже нельзя. Есть несколько вариантов решения проблемы, с которыми вы ознакомитесь ниже и выберите подходящий для вашей ситуации.

Наличие заземления

Узнаем, заземлен ли щит квартиры

Для этого следует обратится в ЖЭК или другую обслуживающую организацию. Корпус щита должен быть надежно заземлен, и если представитель компании вам подтвердит это, то останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя. Во-первых это будет не безопасно – может привести к удару пользователя электроплиты током, а во-вторых этот вариант будет неэффективным.

Для жильцов квартир на 1 этаже и владельев домов

Схема контура заземления

Если вы являетесь собственником такой недвижимости, то можно попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно, который оконцован наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

Как сделать заземление

Важно знать! Прежде чем эксплуатировать заземляющее устройство, вам нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Если заземлить не получается

Бывает ситуация, когда щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности. В этом случае просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, установить ее следует так, чтобы исключалась вероятность одновременного контакта человека с плитой и различными токоведущими элементами: кранами, раковинам, трубами и прочими металлическими изделиями.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, стоит проявить особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Даже несмотря на то, что перечисленные элементы по правилам и должны быть надежно заземлены, но сопротивление такого заземления обычно не имеет контроля. Результатом может стать поломка электроприбора, или того хуже — поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации из разряда лифтовых шахт, вентиляционных каналов и прочего.

Проверка работы электроплиты

Дополнительные комплектующие

Если необходимо приобретать к электроплите провод, то соответственно в комплекте может отсутствовать вилка. Лучший вариант при старой розетке, прослужившей длительный срок или ее отсутствии приобрести их сразу в паре с вилкой. Но можно подобрать вариант и к уже установленной. Также потребуются наконечники для жил или клеммы в зависимости от находящихся на панели плиты контактов.

Обратите внимание и на наличие перемычек в нужном количестве. Они показаны на схеме подключения кабеля к электроплите. Их можно купить или сделать самостоятельно из соответствующих по размерам кусочков медных жил. При самодельном варианте, когда перемычки полностью освобождаются от изоляции, необходимо убедиться, что они не касаются корпуса плиты. Многие электрики освобождают перемычки от оплетки только на величину контакта для подключения.

Правила электробезопасности

Электричество не только предоставляет комфорт в жизнедеятельности человека, обеспечивает работу электрооборудования и устройств. Оно также представляет опасность для человека. При несоблюдении правил электробезопасности оно может нанести вред здоровью. Требования, правила, нормы подключения, эксплуатации электрической плиты всегда указывается производителем в руководстве к каждой выпускаемой промышленностью модели. Пользователь приобретающий оборудование в торговой точке должен убедится в его исправной работе прямо в магазине. На это потребуется несколько минут, но зато все неприятности можно в дальнейшем исключить.

Приняв решение самостоятельно подключить электроплиту не спешите, подробно ознакомьтесь с руководством. Главное правило – не проводить работы с электросетью, находящейся под напряжением. Отключение ее производится автоматами, которые установлены работниками электроцентрали, поставляющей электричество потребителям. Находятся они в электросчетчике. Доступ к ним свободен. Их количество в зависимости от подаваемого к потребителю напряжения, 220 или 380 В. При однофазном подключении автомат может быть один. Трехфазный вариант предусматривает три устройства, по одному на каждую фазу.

Электросчетчики опечатываются и другой доступ к ним запрещен. Установка, замена, ремонт таких устройств строго регламентирована и выполняют их только лицензированные организации, сертифицированные специалисты. А вот снять напряжение в электросети обеспечивающей снабжение электропитанием в частном доме, квартире может владелец и лица, проживающие с ним. Отключив автоматы на электросчетчике необходимо убедится при помощи индикатора в отсутствии напряжения в месте работы. Лишь после этого приступать к подсоединению розетки для электроплиты.

Как правильно заземлить электроплиту

Неверно заземленная электроплита опасна. На ее корпусе может быть высокое напряжение. Оно незаметно, пока через тело пользователя не пройдет цепь тока. Например, при касании одной рукой корпуса плиты, а другой — батареи. Конечно, поверхности всех современных электроприборов покрыты эмалью или порошковой окраской с добавлением пластика. Но это не значит, что можно игнорировать правила подключения.

В устаревших электросетях это частенько делают соединением квартирной точки нуля с контактом заземления. Это чревато возникновением аварийных ситуаций. При отгорании данной линии в щитке на прибор поступит высокое напряжение.

Еще опаснее, когда за дело берутся неопытные электрики в сетях, где кабели не помечены цветовой маркировкой. В этом случае фаза с нулем частенько меняются местами. Такое «заземление» сразу образует на корпусе плиты высокое напряжение. Поражение человека электротоком может произойти в любой момент.

Есть несколько вариантов заземления бытовой плиты. На каком остановиться – каждый решает индивидуально.

Чего нельзя делать ни в коем случае

Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.

Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом,  соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.

Исследование квартирного щитка

Узнать, заземлен ли щиток квартиры или общий на лестничной клетке, можно у обслуживающей дом компании или в ЖЭКе. Если там не могут дать однозначного ответа, лучше найти иной способ решения проблемы. Но если пользователь получает точные данные, желательно, документально подтвержденные — достаточно просверлить в металлической шине щитка отверстие и закрутить в него болт. Закрепив на нем желто-зеленый провод плиты, последнюю безопасно заземляют.

Создание заземляющего контура

Правила заземления объектов недвижимости подчиняются строгим нормативам, в которых описана как конструкция шины, так и ее сопротивление и другие параметры. Однако для бытовых условий при защите плиты систему можно упростить. Для создания заземляющего контура следует действовать так.

• В землю вдоль стены дома на расстоянии от полуметра до метра друг от друга вбиваются три металлических прута диаметром 16 мм и более, длиной 250 мм и более. Как вариант, можно использовать стальные уголки.
• Создается контур заземления привариванием к свободным концам прутов (уголков) стальной полосы шириной 40-50 мм, толщиной 5 мм.
• От контура по стене выводится 8 мм стальная проволока. Одним концом она приваривается к полосе, на другой имеет пластинку с отверстием для болта.
• Проволока выводится до уровня окна квартиры.
• Изнутри, по полу или выше, выводится кабель заземления плиты.
• Провод соединяется с пластинкой при помощи болта на высоте не менее 250 мм от земли.

Важно! Контур можно сделать более протяженным с пониженным сопротивлением. В этом случае его можно подключить к общей шине заземления квартиры. Это позволит защитить все имеющиеся бытовые электроприборы.

Сделанный самостоятельно контур необходимо проверить. Для этого стоит пригласить специалиста региональных электросетей. Контур бытового назначения должен иметь сопротивление не более 8 Ом. Если данный параметр больше, потребуется вбить дополнительные прутки. Оптимальное значение контура заземления — 4 Ом и ниже.

Пассивная защита

Что делать, если заземлить плиту никак не получается? В этом случае применяются превентивные меры против поражения электротоком.

• Плита размещается так, чтобы было невозможно одновременно коснуться ее корпуса и кранов, батарей, иных металлических предметов.
• На полу возле плиты, в рабочей области, настилается диэлектрическое покрытие. Это резина, линолеум, минимум плотный сухой коврик.
• Автоматы с тепловым расцепителем заменяются на дифференциальные. Последние реагируют на токи утечки в 30 мА и оперативно разорвут цепь при возникновении аварийной ситуации.

Диэлектрический коврик убережет от поражения электрическим током

Естественно, с плитой стоит обращаться крайне аккуратно. Отсутствие заземления грозит не только здоровью владельца устройства. Сама плита может стать источником, например, пожара, нанося значительный материальный ущерб.

Параметры кабеля

Для подсоединения к плите подойдут кабель КГ или провод ПВС с медными жилами. Длину подбирает пользователь в зависимости размещения прибора. Если непосредственно у розетки, то 1,5 метра будет достаточно. В других случаях длина определяется расстоянием до розетки. Провод виниловый соединительный (ПВС) или кабель гибкий (КГ) не имеет значения. Оба варианта будут удобны, так как изделия имеют медные жилы, обладают хорошей гибкостью.

Обратите внимание при покупке кабеля на количество жил и какие они. Для неподготовленных пользователей работать с многопрядными жилами немного сложнее. Удобнее приобретать провод с цельной жилой.

Важным параметром является сечение жил. При его выборе руководствуются мощностью электроплиты.

• 3 кВт сечение не менее 1,5 мм
• 5 кВт – 2,5 мм
• до 7,5 кВт – 4,0 мм
• при 10 кВт не менее 6мм

Такие характеристики кабеля (трехжильный) должны быть при однофазном подключении. Для трехфазного варианта потребуется электрокабель пятижильный с сечением 1,5 мм при мощности оборудования не более 5 кВт и 2,5 мм до 10 кВт. В двухфазных схемах применяется четырех жильный кабель. Воспользоваться лучше проводами с сечениями жил на единицу выше расчетных. Возможно дома имеется подходящий кабель, но потребитель не знает его сечение. Замерив диаметр микрометром можно определить параметр по формуле S = 0. 785D², где D – диаметр жилы.

Подбор сечения жил кабеля

В продолжение вышесказанному, подключаться духовой шкаф и варочная панель должны через кабель сечение которого обеспечит одновременную их работу на максимальной мощности. В ином случае для второго устройства прокладывается отдельная линия с сечением кабеля не менее 2. 5 мм2.

Но прежде, чем производить расчеты важно получить исходные данные:

• материал сечения жил кабеля (алюминий, медь);
• максимальная потребляемая мощность приборов;
• по какой схеме прокладываются провода (открытой, в коробе или закрытой).

При наличии в сопроводительной документации подключаемого оборудования данных по мощности можно даже не выполнять арифметических действий.

Для этого достаточно обратиться к приведенной выше таблице, которая представляет собой выдержку из соответствующих положений нормативной части ПУЭ в 7 издании и содержит информацию по предельной нагрузочной способности кабеля с сечением жилы в 4 мм2.

Из данных, представленных в таблице, сразу же видно, что

• в большинстве случаев современные электрические плиты и духовые шкафы не требуют подключения к 3-фазной сети;
• для реализации идеи достаточно кабелей с 4-миллиметровым сечением жил;
• при отсутствии жестких ограничений на бюджет целесообразно использовать кабель с медными жилами, который дает 30-проценный выигрыш по нагрузки;
• прокладка кабеля в коробе не уменьшает его нагрузочную способность.

Последнее объясняется тем, что короб не ограничивает циркуляцию воздуха, т. за счет больших зазоров не снижает эффективность воздушного охлаждения даже при полной нагрузке.

Про коэффициент спроса

Коэффициент спроса рассчитывается по формуле Кс=Рр/Рн, где:

• Рр – расчётная мощность.
• Рн – суммарная мощность электропотребителей, в нашем случае духовой шкаф и варочная панель.

Простыми словами, если коэффициент спроса равен 1, это значит, что возможно одновременное использование всех электроприборов одной сети на максимальных мощностях. Но на практике такое встречается редко.

К примеру, 0. 7 указывает, что электроприборы используются по отдельности или одновременно, но не при максимальных нагрузках, при условии, что они подключены к одной точке.

Ниже показана таблица расчёта потребляемой мощности квартиры с учетом коэффициента спроса.

Что мы этим хотим сказать? А то, что, если при проводе сечением 4мм2 и выдерживаемой им нагрузки в 5. 9 кВт, можно приобрести электроприборы, которые суммарно потребляют больше мощности.

К примеру, вам понравились определенные модели духового шкафа и варочной панели, которые суммарно потребляют 8 кВт на максимальных нагрузках. Но Вы не планируете использовать эти электроприборы в таком режиме.

Умножаем 8 кВт на коэффициент спроса 0. 7 (можно взять меньше, но эта цифра наиболее оптимальная), получаем 5. 6 кВт, что вас вполне устраивает.
