Проясняем тайны Ethernet-соединений: распиновка RJ45 стала проще

Распиновка RJ45 для Ethernet: понимание анатомии кабелей Ethernet

Вы озадачены сложной паутиной проводов, составляющих кабель Ethernet? Такие термины, как RJ45 и распиновка, кажутся вам иностранными? Не бойся! В этой статье мы раскроем тайну распиновки RJ45 для кабелей Ethernet и раскроем секреты их функциональности. Итак, хватайте кофе и давайте окунемся в мир Ethernet-кабелей!

Что такое распиновка RJ45?

Распиновка RJ45 относится к расположению и соединению восьми контактов в кабеле Ethernet. Эти контакты необходимы для передачи данных между сетевыми устройствами, такими как компьютеры, маршрутизаторы или коммутаторы. Разъем RJ45, похожий на увеличенную версию телефонной розетки, представляет собой интерфейс, через который подключаются кабели Ethernet.

Понимание анатомии кабеля Ethernet

Чтобы полностью понять распиновку RJ45, важно понять различные компоненты, из которых состоит кабель Ethernet. Давайте разберемся:

1. Витые пары

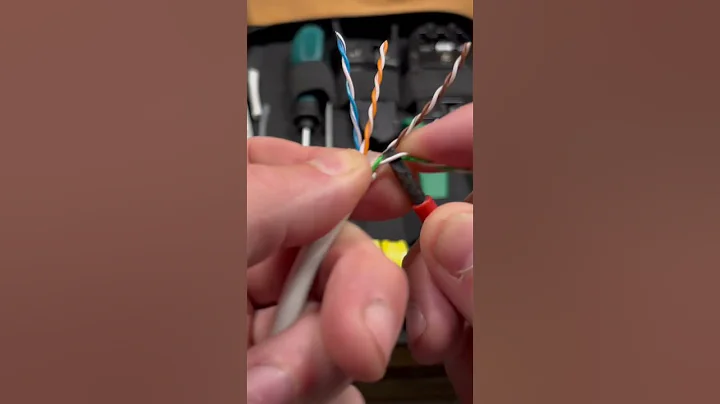

Кабели Ethernet состоят из четырех витых пар проводов, которые отвечают за передачу сигналов данных. Для ясности эти пары имеют цветовую маркировку: оранжевый, зеленый, синий и коричневый. Каждая пара скручена вместе, чтобы минимизировать помехи и перекрестные помехи, обеспечивая надежную передачу данных.

2. Изоляция

Витые пары покрыты пластиковым изоляционным материалом, который обеспечивает защиту и предотвращает соприкосновение или взаимодействие проводов друг с другом. Эта изоляция обычно также имеет цветовую маркировку, соответствующую цвету витых пар.

3. Куртка

Внешний слой кабеля Ethernet называется оболочкой. Обычно он изготавливается из ПВХ или другого прочного материала, который защищает кабель от внешних повреждений, таких как истирание или влага. Оболочка также повышает общую прочность и гибкость кабеля.

Расшифровка распиновки RJ45

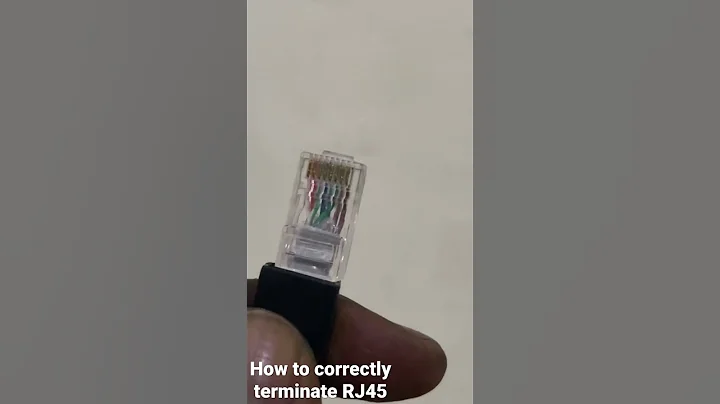

Теперь, когда мы заложили основу, давайте рассмотрим конфигурацию выводов разъемов RJ45. Штифты нумеруются последовательно слева направо, зажимом вниз. Вот распиновка:

Контакт 1 и контакт 2: передача данных (TD+ и TD-)

Контакты 1 и 2 разъема RJ45 служат парой передаваемых данных. При отправке данных положительный сигнал (TD+) передается через контакт 1, а отрицательный сигнал (TD-) передается через контакт 2. Витая пара, отвечающая за передачу этих данных, обычно имеет либо оранжевый, либо бело-оранжевый цвет.

Контакт 3 и контакт 6: прием данных (RD+ и RD-)

На другом конце спектра контакты 3 и 6 предназначены для приема данных. Контакт 3, также известный как RD+, обрабатывает положительный сигнал, а контакт 6 или RD- передает отрицательный сигнал. Витая пара, отвечающая за прием данных, обычно имеет зеленый или бело-зеленый цвет.

Контакт 4 и контакт 5: питание через Ethernet (PoE)

Если вы когда-нибудь задавались вопросом, как сетевые устройства получают питание без дополнительного шнура питания, ответ кроется в контактах 4 и 5. Эти контакты используются для приложений Power over Ethernet (PoE), позволяя таким устройствам, как IP-камеры или телефоны VoIP, подключаться к сети. получать питание от самого кабеля Ethernet. В кабелях с поддержкой PoE витая пара, назначенная для этой функции, имеет либо синий, либо бело-синий цвет.

Контакт 7 и контакт 8: Заземление и другое использование

Контакты 7 и 8 служат различным целям, включая заземление и дополнительные приложения, в зависимости от конкретных используемых стандартов Ethernet. Эти контакты обеспечивают правильное заземление и могут использоваться для таких функций, как индикаторы подключения Ethernet или экранированные кабели.

Заключение

Поздравляем! Вы успешно расшифровали распиновку RJ45 для кабелей Ethernet. Понимая анатомию и конфигурацию контактов, вы теперь можете с уверенностью устанавливать и устранять неполадки Ethernet-соединений. Помните, правильное расположение контактов обеспечивает оптимальную передачу данных и надежное сетевое соединение.

Часто задаваемые вопросы

1. Могу ли я использовать любой кабель Ethernet для всех скоростей сети?

Хотя большинство кабелей Ethernet могут поддерживать разные скорости сети, важно учитывать категорию кабеля. Кабели Cat5e и Cat6 обычно используются для Gigabit Ethernet, а кабели Cat6a и Cat7 обеспечивают еще более высокие скорости для требовательных приложений.

2. Что делать, если я подключу провода в неправильном порядке?

Подключение проводов в неправильном порядке может привести к нестабильному или ненадежному сетевому соединению. Крайне важно правильно соблюдать распиновку RJ45, чтобы обеспечить стабильную передачу данных.

3. Все ли кабели Ethernet одинаковы?

Кабели Ethernet бывают разных категорий, каждая из которых предназначена для разных скоростей сети и приложений. Для достижения оптимальной производительности очень важно выбрать подходящую категорию кабеля в соответствии с вашими конкретными требованиями.

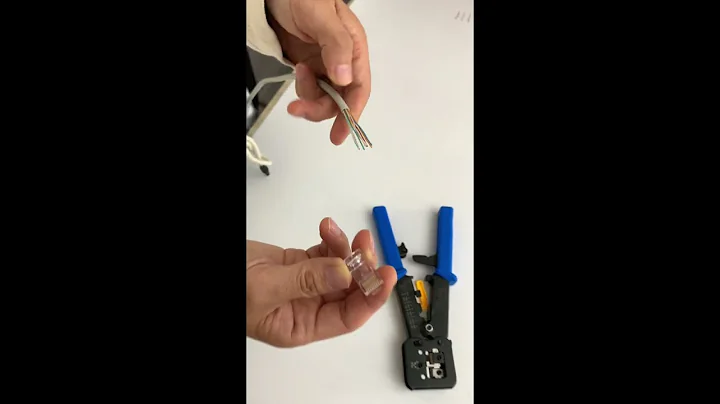

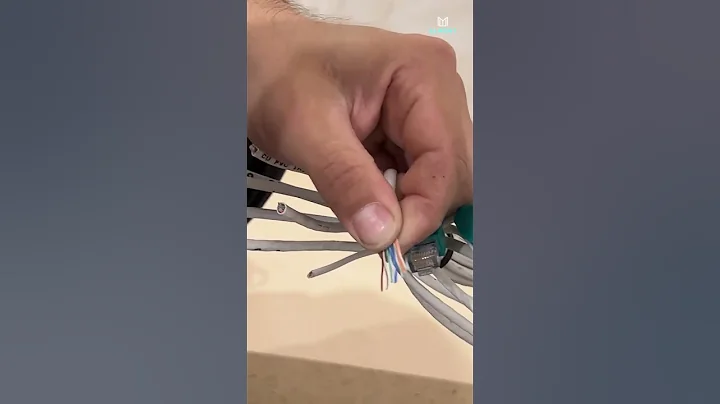

4. Могу ли я сделать кабели Ethernet самостоятельно?

Да, можно изготовить кабели Ethernet самостоятельно, купив необходимые компоненты и выполнив правильную распиновку. Однако для обеспечения точных соединений и оптимальной производительности требуются знания и соответствующие инструменты.

5. Существуют ли какие-либо ограничения на длину кабеля Ethernet?

Кабели Ethernet имеют ограничения по максимальному расстоянию в зависимости от категории и требуемой скорости сети. Важно соблюдать эти ограничения, чтобы избежать ухудшения качества сигнала и обеспечить надежное сетевое соединение.
