Простые способы подключения схемы проходного переключателя

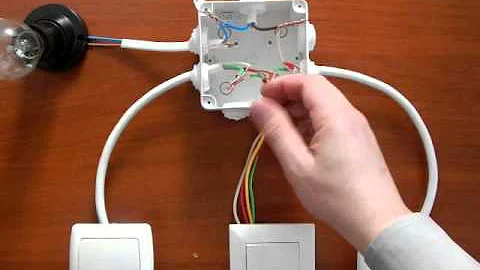

Схема подключения проходного переключателя

В мире электропроводки проходные выключатели играют решающую роль в обеспечении бесперебойной работы и управления осветительными приборами и приборами. Эти переключатели позволяют нам легко включать или выключать питание определенной цепи. Если вам понадобится подключить схему проходного выключателя, не волнуйтесь! В этой статье мы шаг за шагом проведем вас через этот процесс, гарантируя, что вы поймете все его тонкости. Итак, хватайте инструменты и приступайте!

Что такое проходной переключатель?

Прежде чем углубляться в процесс подключения схемы проходного выключателя, давайте разберемся, что же такое проходной выключатель. Также известный как двухпозиционный или трехпозиционный переключатель, он обычно используется, когда вам нужно управлять одним электрическим прибором или прибором из нескольких мест. По сути, проходной переключатель позволяет включать или выключать питание освещения или электрического устройства с любого конца цепи.

Инструменты, которые вам понадобятся

Прежде чем приступить к любому электрическому проекту, важно убедиться, что у вас под рукой есть необходимые инструменты. Для подключения схемы проходного выключателя потребуется следующее:

1. Отвертка (плоская и крестовая)
2. Тестер напряжения
3. Инструменты для зачистки проводов
4. Лента электрика
5. Проходной переключатель

Прежде чем продолжить, убедитесь, что эти инструменты у вас готовы.

Пошаговое руководство по подключению схемы проходного выключателя

Теперь углубимся в процесс подключения схемы проходного выключателя. Следуйте пошаговому руководству ниже, чтобы обеспечить успешную установку:

Шаг 1: Выключите питание

Прежде чем приступить к работе с какими-либо электрическими соединениями, очень важно отключить питание цепи, с которой вы будете работать. Найдите автоматический выключатель на электрической панели, определите правильный выключатель для конкретной цепи и выключите его. Используйте тестер напряжения, чтобы еще раз убедиться в отсутствии напряжения под напряжением.

Шаг 2: Удалите существующий переключатель

Если у вас уже есть переключатель и вы заменяете его проходным, начните с удаления существующего переключателя. С помощью отвертки ослабьте винты, удерживающие крышку переключателя на месте. После снятия крышки отвинтите выключатель от электрической коробки и осторожно вытащите его, обращая внимание на прикрепленные провода.

Шаг 3: Осмотрите проводку

Сняв имеющийся переключатель, осмотрите проводку в электрической коробке. Обычно к переключателю подключаются три провода: провод под напряжением (обычно черный или красный), нейтральный провод (обычно белый) и заземляющий провод (обычно зеленый или оголенный). Обратите внимание, какие провода к каким клеммам подключены.

Шаг 4: Подготовьте провода

Используя инструменты для зачистки проводов, аккуратно снимите небольшой участок изоляции с концов проводов. Это обнажит металлические проводники, обеспечивая надежное соединение.

Шаг 5: Подключите проходной переключатель

Возьмите проходной переключатель и найдите клеммы с маркировкой «общий», «путеводитель» и «земля». Подключите горячий или черный провод от электрической коробки к общей клемме, беговой провод(ы) к бегунку(ям) и провод(ы) заземления к клемме заземления. Обязательно надежно затяните винты, чтобы обеспечить правильный контакт.

Шаг 6. Переустановите коммутатор

Аккуратно вставьте проходной переключатель в электрическую коробку, осторожно складывая провода внутрь, чтобы избежать ненужного напряжения. Совместите отверстия для винтов на переключателе с отверстиями на электрической коробке и закрепите переключатель на месте с помощью винтов. Установите на место крышку и затяните винты, чтобы надежно закрепить ее.

Заключение

Подключение схемы проходного выключателя на первый взгляд может показаться сложной задачей, но при наличии правильных инструментов и пошагового подхода она становится гораздо более выполнимой. Всегда помните о приоритете безопасности: отключайте питание и используйте подходящие инструменты и методы. Следуя этому руководству, вы сможете успешно подключить схему проходного выключателя и наслаждаться удобным контролем над своими электроприборами или приборами.

Часто задаваемые вопросы

1. Могу ли я установить проходной выключатель без предварительного опыта работы с электротехникой?

   Хотя рекомендуется иметь некоторые знания об электрических системах, если вы внимательно будете следовать инструкциям и соблюдать меры безопасности, вы сможете успешно установить проходной выключатель. Однако, если вы не уверены, всегда лучше проконсультироваться с профессиональным электриком.

2. Каково назначение бегунка в схеме проходного выключателя?

   Путевой провод используется для соединения проходных переключателей в цепи. Это позволяет электрической энергии течь между переключателями, обеспечивая управление из нескольких мест.

3. Могу ли я использовать любой тип проходного переключателя для моей цепи?

   Важно использовать правильный тип проходного переключателя для вашей конкретной цепи. Обязательно выберите переключатель, который соответствует напряжению и конфигурации проводки вашей электрической системы.

4. Существуют ли альтернативные варианты переключателей для управления цепью из нескольких мест?

   Да, помимо проходных выключателей вы также можете рассмотреть возможность использования интеллектуальных выключателей или диммеров с возможностью беспроводного управления. Они могут обеспечить дополнительное удобство и функциональность.

5. Могу ли я подключить более двух коммутаторов в сквозной конфигурации?

   Да, при необходимости конфигурация сквозного коммутатора может поддерживать несколько коммутаторов. Однако сложность проводки увеличивается с каждым дополнительным выключателем, поэтому важно понимать схему подключения и внимательно ей следовать.
