Схема подключения одноклавишного переключателя
В мире электроники переключатели необходимы для управления потоком электричества. Когда дело доходит до одноклавишных выключателей, понимание схемы их подключения имеет решающее значение для правильной работы. В этой статье мы рассмотрим значение схем подключения одноклавишных выключателей, их составные части и шаги, необходимые для успешного подключения. Итак, давайте углубимся и раскроем секреты соединений одноклавишных переключателей!
1. Знакомство с одноклавишными выключателями
Переключатели действуют как привратники в электрической цепи, разрешая или блокируя протекание тока. Одноклавишные переключатели, как следует из названия, представляют собой переключатели, состоящие из одной клавиши или кнопки. Эти переключатели обычно встречаются в различных электронных устройствах, от бытовой техники до промышленных систем управления. Основная цель одноклавишного выключателя — обеспечить удобный и эффективный способ управления потоком электричества через цепь.
2. Компоненты одноклавишного выключателя
Чтобы понять схему подключения одноклавишного выключателя, важно ознакомиться с его составляющими. Типовой одноклавишный переключатель состоит из следующих частей:
2.1. Ключ/Кнопка
Ключ или кнопка является основным компонентом одноклавишного переключателя. Он предназначен для нажатия или переключения для размыкания или замыкания цепи.
2.2. Терминалы
Клеммы — это точки одноклавишного выключателя, к которым подключаются электрические провода. Они могут быть обозначены как C (общий), NO (нормально открытый) и NC (нормально закрытый).
2.3. Привод
Привод – это механизм, который преобразует физическое поведение клавиши или кнопки в электрическое действие. Он соединяет ключ/кнопку с внутренними компонентами переключателя.
2.4. Контакты
Под контактами понимаются проводящие пластины внутри переключателя, которые замыкают или разрывают электрическое соединение при нажатии или отпускании клавиши/кнопки. Они имеют решающее значение для контроля потока электроэнергии.

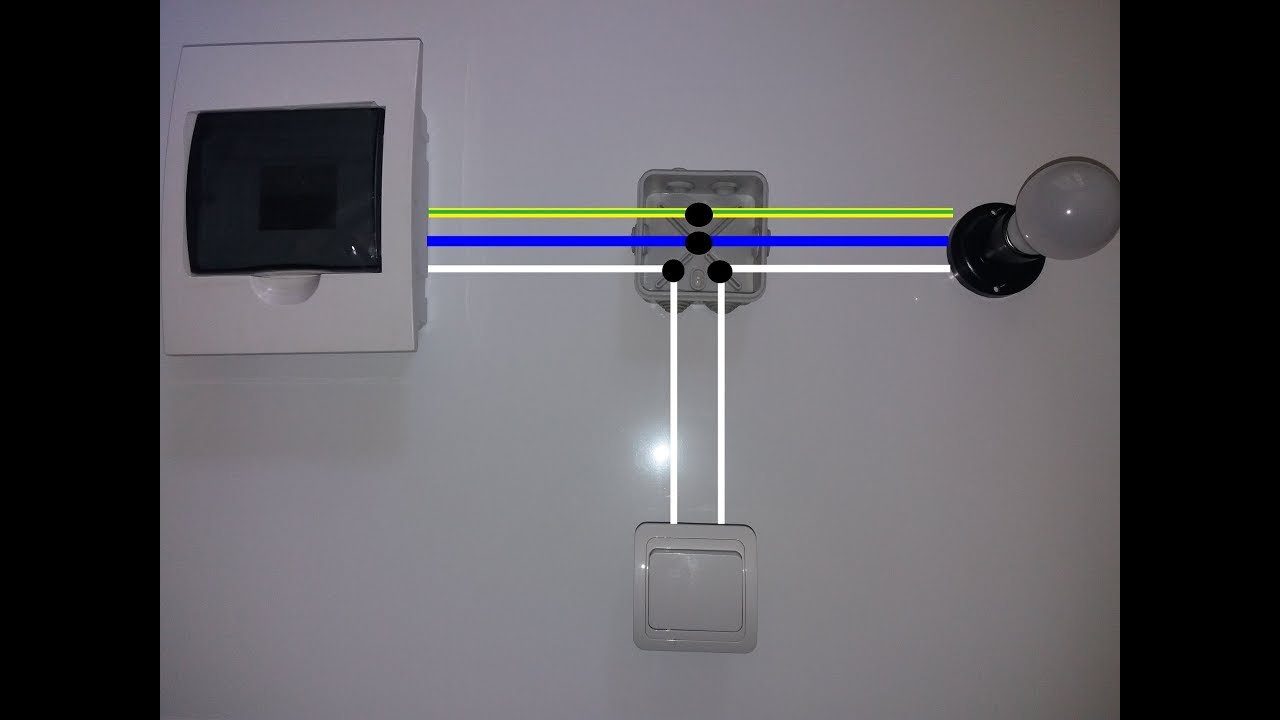

3. Схема подключения одноклавишного выключателя
Для обеспечения правильной работы одноклавишного выключателя необходимо соблюдать правильную схему подключения. Здесь мы опишем пошаговый процесс подключения одноклавишного выключателя:
3.1. Определите терминалы
Начните с определения различных клемм вашего одноклавишного переключателя. Как упоминалось ранее, они обычно обозначаются как C, NO и NC. Понимание этих клемм необходимо для правильной проводки.
3.2. Подключите провод под напряжением
Сначала подключите провод под напряжением (положительный провод) к клемме C. По этому проводу ток поступает на переключатель.
3.3. Подсоедините провод нагрузки
Затем подключите провод нагрузки (провод, по которому ток идет от выключателя к нагрузке) к клемме NO или NC, в зависимости от требований вашей схемы.
3.4. Заземляющее соединение
Если вашему выключателю в целях безопасности требуется заземляющее соединение, подсоедините заземляющий провод к соответствующей клемме.
3,5. Дважды проверьте соединения
После подключения всех проводов очень важно еще раз проверить соединения. Убедитесь, что каждый провод надежно прикреплен к соответствующей клемме, чтобы избежать ослабления соединений.
4. Преимущества схем подключения одноклавишных выключателей
Понимание и соблюдение правильной схемы подключения одноклавишного выключателя имеет ряд преимуществ:
4.1. Безопасность
Правильно подключенный одноклавишный переключатель сводит к минимуму риск несчастных случаев с электрическим током, поскольку обеспечивает соответствующий поток тока и позволяет избежать коротких замыканий.
4.2. Эффективность
Соблюдая схему подключения, вы обеспечите оптимальную производительность и эффективность выключателя. Правильно подключенные переключатели обеспечивают надежный способ управления электрическими цепями.
4.3. Простое устранение неполадок
Наличие хорошо документированной схемы подключения упрощает поиск и устранение неисправностей в случае возникновения каких-либо проблем. Это позволяет легко выявлять и устранять проблемы с проводкой.
5. Заключение
Схемы подключения одноклавишных выключателей играют жизненно важную роль в обеспечении безопасности, эффективности и функциональности электрических цепей. Понимая компоненты и соблюдая правильный процесс подключения, вы сможете эффективно использовать возможности одноклавишных переключателей. Всегда помните о приоритете безопасности и дважды проверяйте соединения, чтобы создать надежную и эффективную электрическую систему.
Часто задаваемые вопросы (часто задаваемые вопросы)
1. Можно ли использовать одноклавишный переключатель как для цепей переменного, так и для постоянного тока?
Да, одноклавишные переключатели можно использовать как для цепей переменного тока (переменного тока), так и для цепей постоянного тока (постоянного тока), если номинальные напряжения и силы тока соответствуют техническим характеристикам переключателей.
2. Подходят ли одноклавишные выключатели для промышленного применения?
Абсолютно! Одноклавишные переключатели находят широкое применение в промышленных системах управления, обеспечивая удобный способ эксплуатации и управления различными машинами и оборудованием.
3. Можно ли подключить несколько нагрузок к одному клавишному выключателю?
Хотя это и возможно, обычно не рекомендуется подключать несколько нагрузок к одному клавишному выключателю. Целесообразнее использовать отдельные переключатели или рассмотреть альтернативные методы управления.
4. Какой максимальный ток выдерживает одноклавишный переключатель?
Максимальный ток одноклавишного выключателя варьируется в зависимости от его конструкции и технических характеристик. Всегда обращайтесь к рекомендациям производителя, чтобы определить максимальный номинальный ток.
5. Как продлить срок службы одноклавишного выключателя?
Чтобы продлить срок службы одноклавишного переключателя, избегайте превышения его номинальных ограничений по напряжению и току. Кроме того, обеспечьте правильную установку, обращайтесь с переключателями осторожно, регулярно осматривайте и очищайте переключатель, чтобы предотвратить скопление грязи или мусора.
Помните, что при работе с одноклавишными переключателями всегда сверяйтесь с инструкциями и рекомендациями конкретного производителя, чтобы обеспечить правильное использование и избежать любых потенциальных рисков.
