Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

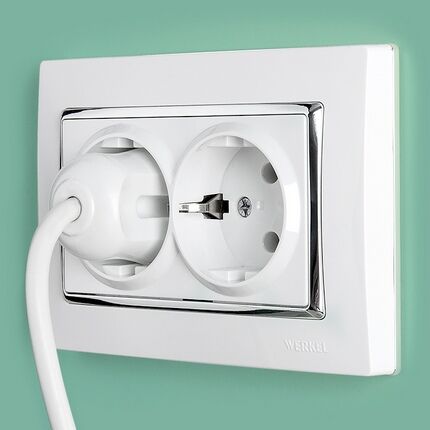

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

• Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
• Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
• Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Фото из

Отключение электропитания силовой линии

Отделение лицевой панели от механизма розетки

Подготовка проводки для подключения механизма

Зачистка краев проводов для подключения

Подсоединение проводов к розетке

Фиксация механизма розетки в гнезде

Крепление рабочей части розетки в гнезде

Установка лицевой панели розетки

Проводить или нет розетку от розетки?

Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.

Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.

Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев. На нашем сайте есть целая статья посвященная выбору и размещению кухонных розеток.

Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.

Технически оснащенная кухня нуждается в достаточном количестве точек подключения к электросети. Об этом следует помнить еще на этапе составления дизайн-проекта интерьера будущего помещения

Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:

• если нужна розетка для электроплиты;
• когда решили со стиральной машиной подключить бойлер;
• если суммарная мощность приборов более 2,2 кВт.

В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.

Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить. Для того чтобы узнать о правилах подключения розетки для электроплиты рекомендуем прочесть этот материал.

В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.

Результат перенапряжения сети может быть плачевным – хорошо, когда проблему вовремя обнаружили или сработал автомат и пожара удалось избежать

Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.

Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм2. Поэтому суммарная мощность приборов может быть чуть более 2 кВт.

Нельзя в такие розетки-соседки, запитанные от одной жилы, включать одновременно посудомоечную машину, духовой шкаф и обогреватель, или бойлер и стиральную машинку

Как подключить двойную розетку

Создание комфорта и уюта в современных помещениях часто достигается использованием большого количества электроприборов. Поэтому поиск свободной розетки (установочного изделия) стал вполне обыденным явлением современной действительности. Иногда справиться с проблемой помогает обычная замена одной или нескольких из них на более совершенные модели.

Созданные в последние годы универсальные розетки на два и более посадочных места для включения вилок имеют неоспоримые преимущества перед своими одноместными прототипами. Они удобны, компактны и позволяют сохранить существующую электрическую разводку при одновременном увеличении количества контактных групп.

Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение. Необходимо лишь правильно подобрать и подключить розетку.

Приветствую всех друзья на сайте «Электрик в доме». Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или планшета, но нет свободной розетки. Решением данной проблемы может послужить увеличение количества разъемов для подключения методом замены одинарных розеток, и сегодня рассмотрим, как подключить двойную розетку с заземляющим контактом.

Двойная розетка из двух одинарных

Как я уже сказал выше двойная розетка в одном корпусе не очень удобна для использования современных евровилок. Чтобы включить электроприбор в розетку их приходится переворачивать. Это не всегда удобно и не всем нравится такой эстетический вид. Поэтому если вам такой вариант увеличения электрических точек не подходит можно установить блок из двух одинарных розеток.

Для этого нам понадобится две одинарные розетки, два подрозетника для них (можно использовать один двойной) и накладная рамка на два отверстия. Кстати я уже писал, как установить тройную розетку в блоке. Сущность этих методов аналогична, только сегодня вместо трех розеток под одной рамкой мы установим две.

Для начала необходимо высверлить отверстия в стене и установить подрозетники. Отверстие высверливается с помощью специальной коронки по бетону. Если коронки под рукой нет, можно обойтись без нее. Для этого с помощью сверла по бетону по намеченной окружности насверливаются отверстия, а затем все лишнее выбивается молотком и зубилом.

Чтобы в момент установки розетки стали на свое место и не накладывались друг на друга, расстояние между подрозетниками должно быть 71 мм. С подрозетниками данного типа это легко проконтролировать, так как у них есть специальные защелки для стыковки их в блоки. Собрал блок и нужное расстояние обеспечивается автоматически.

После установки и фиксации подрозетников приступаем к разделке кабеля. Кабель к месту подключения проложен марки ВВГнг сечением 2. 5 мм2. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует.

Как подключить провода к блоку розеток

В случае двойной розетки в одном корпусе было понятно куда подключать провода. Там всего-то было три контакта: фаза, ноль и заземление. Но как подключить двойную розетку с заземлением в этом случае? Здесь есть свои нюансы.

Как вы знаете последовательное (методом шлейфа) подключение заземляющих проводников по правилам ПУЭ ЗАПРЕЩЕНО. Запрет такого подключения регламентируется пунктом 1. 144.

Поэтому фазный и нулевой провод будем подключать шлейфом, а провод заземления отдельным ответвлением. Для этого я с помощью опрессовки в коробке делаю столько ответвлений, сколько предстоит подключить розеток.

После того как ответвления заземляющего провода будут готовы изолируем гильзу термоусадочной трубкой или изолентой. Теперь можно выполнять подключение двойной розетки.

На одну из клемм первой розетки подключаем два фазных провода. Один от питающего кабеля другой идет на вторую розетку. Нулевой провод подключаем аналогично фазному, только естественно на другую клемму. Куски подключаемых проводов должны быть одинакового сечения с питающим проводом. Затем к каждой розетке подключаем свой заземляющий провод.

Подключив провода можно приступать к установке и креплению розеток в подрозетнике. Каждую рабочую часть розетки устанавливаем в свой подрозетник. Затем крепим накладную рамку.

Данная двойная розетка установлена в спальной комнате и рассчитана на подключения мелкой бытовой техники (светильник, зарядка телефона, ноутбука).

На этом буду заканчивать нам сегодняшний материал. Надеюсь, статья Вам дорогие читатели и гости сайта «Электрик в доме» понравилась. Буду очень Вам признателен, если поделитесь ею в социальных сетях. Если возникнут вопросы или пожелания, пожалуйста, обращайтесь в комментариях.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать.

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь.

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты. Важно, чтобы изделие не оказалось подделкой

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Правила проведения розетки от розетки

Разобравшись с нужным типом розетки, которую предстоит подключить к уже существующей, предстоит приобрести необходимые материалы и взять инструменты, которые пригодятся во время проведения работ. Также предстоит решить вопрос с маскировкой провода.

Правило #1 — правильно прячем провод

Питающий провод, который будет соединять существующую электроточку с устанавливаемой, нужно куда-то спрятать. Это вопрос не только дизайна, но и безопасности эксплуатации помещения.

Хорошо, когда вопрос с еще одной розеткой решается на этапе черновых ремонтных работ. В это время проще всего спрятать провод в штробу

Длина провода и вариант его маскировки будет отличаться в разных случаях. Так, если в помещении скрытая проводка, то прятать предстоит в стену, проделав для этого штробу.

Этот способ крайне затратный – ведь отделка стен может серьезно пострадать. Поэтому в сложных ситуациях, когда в комнате красивый ремонт, выбирают что-то не такое разрушительное – чтобы стены и обои на них не пострадали.

Как вариант, расположить розетку в 15-30 см от пола и спрятать провода в специальный широкий плинтус, который легко поставить своими руками.

Когда же розетка находится над столешницей, здесь удобно использовать двойную модель или разместить рядом вторую. Желательно, чтобы у нее был такой же дизайн и цвет. Провода при таком монтаже замечательно спрячутся за крышками.

Еще один вариант – открытая проводка. Это актуально, если помещение оформлено в стиле ретро – красивое ажурное переплетение проводов, идущих к розеткам и выключателям гармонично перекликается с другими предметами интерьера.

Прятать ничего не нужно, а если понадобиться заменить участок – доступ ничем не затруднен.

Монтаж проводки открытым способом

Медные трубы поверх деревянной отделки

Провода спрятать внутри подрозетника

Правило #2 — тонкости установки двойной модели

Быстрый и простой способ одну розетку превратить в две – снять декоративную накладку, открутить старый рабочий механизм, достав его из подрозетника. Вместо этого предстоит поставить новую розетку на 2 рабочих гнезда.

Она отличается от одиночной 2 посадочными местами, которые способны выдержать суммарный ток до 16 А.

Устанавливается такая модель в один подрозетник. От одиночной ее рабочий механизм отличается наличием 2-х клеммников, разведенных в разные стороны.

Механизм двойной розетки визуально отличается от одиночной модели. Главное, чтобы все провода были подключены правильно

Для установки потребуется:

• отключить электричество во всем доме/квартире;
• убедиться, что дом действительно обесточен;
• снять одиночную розетку, освободив провода из ее рабочего механизма;
• обрезать потрепанные концы оголенных проводов;
• снять изоляцию с кончиков около 1 см;
• вставить коричневый фазный провод в правый контакт механизма;
• вставить синий провод ноля в левый контакт;
• вставить желто-зеленый провод земли в центральный заземляющий контакт;
• все контакты рабочего механизма розетки затянуть отверткой;
• провода согнуть гармошкой в подрозетнике и вставить поверх рабочий механизм;
• зафиксировать все саморезами;
• надеть декоративную крышку розетки и затянуть крепежный винт по центру.

После завершения работы по превращению одной розетки в 2 предстоит проверить ее работоспособность. Если все работает, можно включать электричество в квартире/доме. Более подробно о подключении двойной розетки в один подрозетник можно прочесть в этом материале.

Правило #3 — нюансы монтажа новой розетки рядом

Вариант с установкой новой электроточки на определенном расстоянии от существующей потребует больше времени и усилий. Здесь, как и в предыдущем варианте, предстоит обесточить дом/квартиру и только потом приступать к работам.

Чтобы убедиться, что коричневый провод – это фаза, можно использовать специальную индикаторную отвертку. При соприкосновении с фазой ее лампочка загорается

Далее нужно отметить место будущей дислокации. Теперь нужно разобрать старую розетку, вынув ее механизм. Предстоит шлейфовым способом подсоединить к ней питающий провод для новой розетки.

Крепление проводов осуществляется так же, как и для двойной розетки. Одно отличие – в каждый контакт вставляется по 2 одинаковых провода, а крепления затягиваются отверткой. Чтобы получить шлейф.

Провод земли предстоит раздвоить – присоединить 2 желто-зеленых куска, в месте соединения поставить гильзу, опрессовать пресс-клещами, сверху надеть термоусаживающую трубку для изоляции.

Одно ответвление вставится в механизм старой розетки, а второе – новой. Питающая жила из 3-х проводов наращивается до нужной длины.

Для соединения двух отрезков провода можно использовать специальный колпачок – такое соединение надежное, но для его удаления придется откусить часть провода

В стене делается отверстие для установки подрозетника – стену придется сверлить. Затем питающий провод продевается внутрь, а стакан фиксируется алебастровой смесью. Осталось подключить рабочий механизм розетки – действия такие же, как и для двойной розетки.

После установки декоративной крышки останется спрятать или замаскировать провод, используя наиболее подходящий для этого вариант.

Правило #4 — особенности подключения блока

Когда толщина магистральной жилы достаточная, а потенциальные приборы, которые будут питаться от будущих розеток, обладают умеренной мощностью, можно вместо одной старой розетки соорудить блок розеток в модульной рамке. Это может быть 2 подряд, 3, 4, 5 или 6 штук.

Чтобы придать такому блоку эстетичный вид, покупают декоративную модульную рамку. Причем, цвет и материал можно подобрать согласно личным предпочтениям.

Для подключения этого варианта розеток предстоит сначала обесточить помещение. А лучше и всю квартиру/дом.

При установке блока розеток вместо одной следует четко выдерживать расстояние между ними, чтобы впоследствии декоративная рамка скрыла все лишнее

Затем предстоит проводить действия, аналогичные установке второй розетки. Единственное отличие – расстояние между подрозетником старой и новой электроточки будет минимальное.

Его точные параметры зависят от размера самого стакана и ширины декоративной крышки-накладки.

Подключив последовательно все провода к каждой из новых розеток будущего блока, и присоединив землю к рабочим механизмам, предстоит завершить монтажные работы, аналогично установке второй розетки, находящейся на расстоянии от старой.

После установки важно проверить работоспособность новой розетки – лампочка должна зажечься

Теперь можно включать питание – все работы завершены. При таком варианте проведения еще одной розетки провода прятать не нужно, ведь они все уместятся в подрозетниках. Рекомендуем вам прочесть более подробно о подсоединении блока розеток в этом материале.

Материалы для подключения

Провод для подключения электроточки должен быть выполнен из того же металла, что и магистральный кабель. К примеру, при использовании алюминиевого кабеля перемычка также должна быть выполнена из алюминия.

Чтобы обеспечить равномерное распределение поступаемой электроэнергии, кабель, используемый для подключения, должен иметь такое же сечение, что и основная проводка в комнате

Для монтажа двойной розетки требуется также:

• плоская и крестовидная отвертки;
• инструмент для зачистки оплетки;
• пассатижи;
• изолента.

В целях безопасности на случай пожара любые электрические провода рекомендуется укладывать в гофру. Такое решение удобно и тем, что не требует пробивки стены, а также упрощает замену поврежденного провода при последующей эксплуатации.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части.

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике. Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке.

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант.

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.
