Однофазная схема подключения сети заземляемой сети

В домах старой постройки используется преимущественно двухпроводная электрическая проводка. Подобных зданий существует еще очень много, поэтому схема подключения УЗО в однофазной сети без заземления применяется довольно часто. В этом случае существуют свои особенности, которые нужно учитывать при установке защитных устройств.

Среди неотложных мер, обеспечивающих электробезопасность в квартирах или частных домах, широкое распространение получила схема подключения УЗО в однофазной сети. Однако, в случае неправильных действий устройство защитного подключения вместо пользы может причинить вред. УЗО могут устанавливаться не только в однофазных, но и трехфазных сетях. В одном случае они стоят на входе и защищают от утечек тока всю квартиру, а в другом – подключаются к отдельным линиям и защищают только отведенный участок сети. Для каждого варианта используется своя схема подключения, защитного устройства.

Современные квартиры и частные дома оборудованы большим количеством различной бытовой техники. В связи с этим на первый план выходит защита людей от поражения электрическим током. Основными защитными мероприятиями является установка автоматических выключателей – автоматов и устройств защитного отключения – УЗО. Однако в каждом конкретном случае, при наличии одно- или трехфазных сетей, появляются вопросы технического характера, например, УЗО без заземления, работает или нет? Во многих домах старой постройки заземление отсутствует, поэтому возможность использования защитных устройств в этих условиях приобретает особую актуальность.

Специальные устройства защитного отключения (УЗО) рекомендуют устанавливать там, где существует высокая вероятность поражения током. Задачей устройства является оперативное отключение всего электрического оборудования, если возникла утечка на корпус. Устройство работает по схеме, не требующей дополнительного подключения к заземлению. Возможно и полноценное подключение УЗО с заземлением: оно хорошо работает и при наличии исправного провода заземления, и в том случае, если с ним что-то случится. Принцип непосредственно заземления аналогичен принципу работы устройства: при угрозе возникновения короткого замыкания в сети срабатывает автоматическая защита, обесточивающая оборудование. Одной цели можно достичь двумя методами:

• монтировать защитное заземление;
• подключить УЗО с условием, что проводник не будет заземлен.

Методы можно совместить, то есть провести подключение УЗО с заземлением, а можно использовать по отдельности.

Как работает УЗО с заземлением

Устройство защитного отключения выбирается в соответствии с конфигурацией сети, где планируется его установка. Следует сразу же определить наличие или отсутствие заземляющего проводника РЕ. В современных зданиях он изначально предусматривается проектом. На объектах старой постройки до сих пор используется схема PEN, предусматривающая совмещение защитного проводника с нулевым проводом.

Монтаж подключение с землей считается более эффективным, поскольку отключение цепи в данном случае происходит, сразу же при появлении токовой утечки. В схеме PEN, как уже отмечалось, отключение происходит лишь после непосредственного контакта человека с оборудованием.

Если заземление в цепи все же имеется, то перед монтажом защитного устройства следует уточнить его тип. Например, схема TN предполагает глухое заземление нейтрали источника питания. Ее разновидностью является схема TN-C, совмещающая в едином проводе нулевые рабочий и защитный проводники во всей электрической цепи. Этот простой и недорогой вариант обладает существенным недостатком: в случае обрыва PEN-проводника, при наличии собственного заземления прибора, возникает опасность перехода всего потенциала на его корпус и появления на нем напряжения такого же, как во всей цепи.

Иногда электрики пользуются перемычкой, замыкающей нейтраль и заземляющую клемму в розетке. Подобная схема считается неправильной и опасной из-за высокой вероятности поражения током. Когда PEN-провод обрывается, УЗО не будет срабатывать, а на корпусе прибора возникнет опасное напряжение. Избежать поражения можно только случайно: человек в момент контакта с токоопасным корпусом должен также касаться и заземляющего контура, например, труб водопровода или отопления.

Самой надежной для подключения УЗО считается схема TN-S, где подключение нулевого защитного проводника выполняется отдельно. С нейтралью он объединяется лишь в источнике питания, благодаря чему обеспечивается максимальная защита и практически полностью исключается вероятность поражения электротоком. Даже, если произойдет обрыв нейтрального или заземляющего провода, все приборы в цепи будут работать и далее. Опасное напряжение на корпусах не появится, так как произойдет переход потенциала на другой, оставшийся провод. При обрыве сразу двух проводов, все приборы и сама цепь не будут представлять опасности для людей, поскольку электричество полностью отключится.

Существует еще одна так называемая промежуточная схема подключения TN-C-S, когда нейтральный и заземляющий провода могут объединяться лишь на отдельных участках и приобретают свойства PEN-проводника. В этом случае монтаж УЗО является обязательным, иначе цепь вообще останется без защиты.

Подключение УЗО к трехфазной сети

В отличие от однофазной сети, где имеется лишь фаза и ноль, трехфазная сеть характеризуется тремя фазными проводниками, обозначаемыми на схемах, как L1, L2 и L3. Напряжение между фазами составляет 380 вольт, а между фазой и нулем – 220 вольт. трехфазных электрических сетях нагрузка между фазами должна распределяться равномерно, так как перекос может привести к аварийной ситуации.

Количество проводников в сети может быть четыре или пять. Первый вариант используется при подключение УЗО без заземления, а во втором случае пятый проводник является заземляющим. В качестве примера можно рассмотреть четырехполюсное УЗО, подключаемое к трехфазной сети, где четвертым проводом является нейтраль. Схема подключения такая же, как и в однофазном варианте, за исключением количества фаз. В процессе монтажа нужно правильно соединять провода на соответствующих входах и выходах.

Как правило, трехфазные 4-х полюсные УЗО предназначены для защиты от больших токов утечки и пожаров. Защита людей осуществляется с помощью дополнительных однофазных приборов, устанавливаемых на каждой отходящей линии и реагирующих на незначительные токи в пределах 10-30 мА. Все однофазные УЗО защищены автоматическими выключателями.

Таким образом, данная схема защищает не только трехфазную сеть. Она вполне может защитить три однофазные сети. В последнем варианте все нулевые провода соединяются с выходной нулевой клеммой УЗО на специальной шинке.

Подключение УЗО к однофазной сети с заземлением

По своей сути любое УЗО является своеобразным индикатором, с помощью которого осуществляется контроль токов утечки. Такие приборы не способны защитить электрическую сеть, поэтому они устанавливаются совместно с автоматическими выключателями. Как правило, они подключаются последовательно, обеспечивая максимальную защиту в случае превышения нормального уровня потребления электроэнергии.

Надежность защиты людей, приборов, оборудования и проводки существенно повышается при использовании УЗО схемой подключения с заземлением. Конструкция самого заземления и его тип выбирается в индивидуальном порядке, исходя из конкретных условий эксплуатации. В большинстве квартир и частных домов электрическая проводка выполнена в однофазном варианте. Номинальное напряжение составляет 220 вольт. Подключить устройство защитного отключения в однофазную сеть довольно просто.

Существуют различные варианты соединений, выполняемые по одному и тому же принципу. При решении вопроса, как подключить УЗО с заземлением, широкое распространение получила схема, при которой прибор размещается на входе в жилье, непосредственно за электрическим счетчиком. Однако в случае срабатывания прибора, возникают сложности с определением конкретной причины.

Поэтому, при наличии большого количества бытовых приборов и оборудования, устройства защитного отключения устанавливаются на каждую группу потребителей. В случае критической ситуации происходит срабатывание только одного прибора, отключающего одну из линий. Провод заземления в схеме подключается, минуя УЗО, напрямую к потребителям. Таким образом, УЗО и заземление существенно повышают электробезопасность. Сама схема подключения наносится на корпус прибора.

Подключение УЗО к однофазной сети без заземления

Устройство защитного отключения можно подключить в электрическую сеть, даже если заземление полностью отсутствует. Довольно часто такая ситуация встречается в зданиях старой постройки, где однофазные линии проложены силовыми кабелями, имеющими только одну фазу и ноль. Третий провод под заземление не был предусмотрен изначально.

Для решения вопроса, как подключить УЗО без заземления, схема требует полной замены проводки и устройства заземляющего контура по периметру здания. Однако большинство людей не в состоянии выполнить такие объемы работ, в первую очередь из-за их высокой стоимости. Поэтому установка УЗО выполняется без защитного заземления. В приборе предусмотрены клеммы для подключения только фазного и нулевого проводов, отдельная точка для заземления отсутствует.

Таким образом, схема подключения УЗО без заземления предполагает отключение электроэнергии, поступающей в сеть, когда во входящем и выходящем токе изменяются потенциалы. Вместе с устройством защитного отключения рекомендуется установка автоматического выключателя. Таким образом, гарантируется защита от короткого замыкания в случае повреждения кабеля. Бытовая техника не перегорает во время скачков напряжения в сети. Один аппарат УЗО не в состоянии справиться со всеми задачами, он способен лишь предотвратить утечку переменного тока.

Согласно ПУЭ, схема подключение УЗО без заземления запрещает применение устройств, реагирующих на дифференциальный ток в четырехпроводных трехфазных цепях, когда объединяется заземление и рабочий ноль. При подключении защитного устройства сразу ко всей электрической сети, ее схема значительно упрощается. В качестве исходных данных потребуются параметры имеющегося силового кабеля и суммарная сила тока при одновременном подключении всех бытовых приборов.

Подключение УЗО в частном доме без заземления выполняется в виде последовательной схемы. В случае каких-либо изменений, предусматривающих добавление новых потребителей, последовательность подключения каждого элемента должна сохраняться. Как правило, они просто подключаются на определенном участке цепи. Однофазная электрическая сеть, при отсутствии заземляющего провода, предусматривает размещение УЗО перед счетчиком электроэнергии и до распределительного щита. Далее подключаются автоматы совместно с выравнивателем напряжения. Подобная схема позволяет контролировать состояние проводки во всем доме, а не только ее отдельных линий.

В некоторых случаях установка УЗО на даче без заземления в однофазной сети предусматривает установку отдельных автоматов на линии с оборудованием повышенной мощности. Это дает возможность не отключать напряжение во всем доме при высоком напряжении.

Различия старых и новых сетей

В современных домах в электрической проводке присутствует отдельный защитный проводник РЕ. Таким образом, в однофазной сети имеется три провода: фаза, ноль и заземление (РЕ). В старых домах все линии состоят из двух проводов, поскольку единый PEN — проводник, выполняет функции сразу двух проводов – нуля и защиты (PE+N). Данная система с объединенным проводником получила наименование TN-C. В данном случае отдельный заземляющий проводник отсутствует. Как же в такой проводке будет работать устройство защитного отключения? Схема работы УЗО будет отличаться, поскольку корпуса приборов не заземлены. При повреждении изоляции и пробое на корпус, у тока отсутствует путь для дальнейшего ухода в землю. Одновременно корпус прибора будет обладать потенциалом, опасным для здоровья и жизни человека.

В случае прикосновения человека к корпусу, происходит образование цепи, по которой ток от прибора через тело будет утекать в землю. При достижении током утечки порога срабатывания в соответствии с уставкой УЗО, произойдет отключение цепи прибора от питания электрической сети. Человек будет находиться под действием электричества в зависимости от времени срабатывания УЗО. Несмотря на то, что защита срабатывает достаточно быстро, во время действия тока вполне возможно получить серьезную травму.

В результате, образуется определенный отрезок времени, в течение которого корпус прибора будет обладать потенциалом, опасным для человека. Этот период начинается повреждением изоляции и заканчивается срабатыванием защиты и отключением от сети. При наличии заземления на корпусе прибора, защитное отключение произошло бы сразу же после пробоя изоляции.

Возможна ли установка УЗО в сеть без заземления?

Конструкции защитных устройств вариативна: в ней могут быть предусмотрены только клеммы фазы и «ноль». Работает ли УЗО без заземления?

Двухпроводную систему без заземления применяли при постройке домов во времена существования Советского Союза. Схемы с третьей фазой характерны для более новых построек. В старых домах с двухфазной системой возможно, как подключение УЗО с заземлением, так и без заземления. Заметить разницу можно только в момент срабатывания: схема с заземлением произведет аварийное отключение всех приборов, как только обнаружится утечка тока, а в схеме УЗО без заземления защита сработает, только если дотронуться до прибора, находящегося под напряжением. Если подключен защитный механизм, системы срабатывают моментально, предотвращая вероятность поражения током.

Принцип действия и особенности УЗО

Схема подключения проста: через устройство проходит один фазовый и один нулевой провод. Устройство «считывает» и фиксирует показатели нагрузки, поступающей на провода, сравнивает с заданными стандартами. При повреждении проводки или возникновении утечки, ток «перетекает» на поверхность. Даже при минимальной величине (всего несколько десятков миллиампер) он может нанести серьезный ущерб здоровью людей. УЗО без заземления выравнивает проходящий через фазы ток и при обнаружении отклонений в показателях величины тока производит экстренное автоматическое отключение участка сети. Вы задаетесь вопросом «что же изменится, если я подключу УЗО»? Ответ прост: ваша схема станет защищенной, ведь обнаружив утечку тока, который входит на корпус водонагревателя, устройство полностью обесточит поврежденный участок цепи.

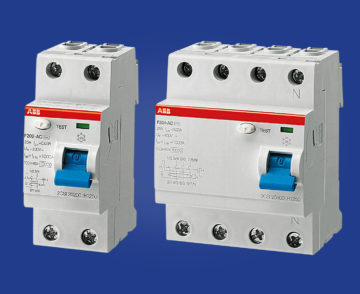

Виды УЗО

УЗО делят на несколько основных видов. В зависимости от способа установки:

• Переносные (устанавливается напрямую в розетку).
• Стационарные (изначально встроенные в розетку или устанавливаемые в щит).

В зависимости от способа срабатывания:

• Устройство с дополнительным источником питания.
• Устройство без дополнительного источника питания.

В зависимости от количества фаз:

• Однофазные на 4 контакта.
• Двухфазные на 6 контактов.
• Трехфазные на 8 контактов.

В зависимости от особенностей регулировки:

• Нерегулируемые.
• Регулируемые (бывают с плавным и дискретным регулированием).

В зависимости от принципа действия при импульсных скачках:

• Стойкие.
• Самоотключающиеся.

Варианты подключения УЗО

• На всю сеть устанавливается один мощный защитный аппарат. Преимуществом такого способа является его простота: фазный проводник проходит через сам аппарат на клеммы УЗО и соединяется с автоматическими выключателями, через которые подключается ко всему электрическому оборудованию. У этой миниатюрной по размерам схемы есть и свои недостатки: во-первых, срабатывание УЗО приводит к отключению всего электрооборудования в квартире или доме, а, во-вторых, будет достаточно проблематично определить место пробоя изоляции или наличие иных неисправностей.
• Отдельные УЗО ставятся на каждый опасный участок сети. Недостаток такой схемы подключения – значительные материальные затраты и большие габариты устройства. Преимущества очевидны: обесточивание одного участка не приведет к отключению оборудования во всем доме (квартире) и выявить причину и место неисправности будет достаточно просто. Схема подключения: фазный провод, выходя из счетчика, проходит через каждый автоматический выключатель и УЗО.
• Подключение УЗО с заземлением, для которого характерна уравновешенность тока на трех фазах. Она отлично подходит при наличии равноценной фазовой нагрузки по току. Недопустимым считается подключение УЗО с заземлением в тех случаях, когда в напряжение в фазах не совпадает: в этом случае УЗО будет срабатывать постоянно.

Советы специалистов

Выбирая УЗО для установки в частном доме или квартире, стоит сразу же отказаться от устройств с электронным управлением. Если питание электронной схемы по какой-либо причине нарушится, то его работоспособность будет некорректной, устройство перестанет выполнять возложенную на него задачу. А сбои этого устройства могут привести к трагедии. Добавьте в общую схему подключения УЗО без заземления еще и автоматический выключатель. Полноценную защиту в случае утечки тока сможет обеспечить УЗО, но оно не рассчитано на защиту сети от коротких замыканий или перегрузок. Сочетание двух устройств поможет защитить от возникновения пожаров, повреждения оборудования и от поражения током.

Когда вы подключаете устройство защитного отключения от сети, не забывайте о том, что после УЗО недопустимо создание единого узла из нулевых проводников. Созданная таким способом схема станет причиной постоянных ложных срабатываний устройства и его некорректной работы.

Смонтировав всю цепь, проверьте, насколько правильно вы воспроизвели схему. Для этого достаточно просто подключить любой электроприбор к розетке, которая входит в одну цепь с УЗО. Если УЗО не отключилось, то все сделано правильно. Протестировать работоспособность устройства на срабатывание можно очень просто: достаточно нажать тест-кнопку, расположенную на корпусе УЗО.

Ошибки при подключении

Подключение УЗО с заземлением важно сделать максимально правильно и корректно, избегая наиболее распространенных ошибок, которые могут привести к непредвиденным результатам.

• Ни в коем случае не стоит подключаться проводниками заземления розеток к рукотворному заземлению или нулевому проводнику для повышения безопасности сети. Подобные действия опасны для жизни и здоровья: только качественное, проверенное заземление обеспечит нужный уровень защиты.
• Не стоит пытаться подключать заземляющие проводники розеток к различным токопроводящим конструкциям инженерного характера, установленным в сооружениях. Причина все та же: правильно это сделать очень сложно, велика вероятность получения серьезных травм, в том числе несовместимых с жизнью.
• Ни в коем случае нельзя подключать к заземлению нейтральный провод (такую манипуляцию производят якобы для повышения уровня надежности всей системы).
• Если по какой-либо причине заземление перестало работать, то оптимальный вариант решения – отключение и нанесение изоляции на заземляющий проводник, соединяющий электроприборы со щитком. Бездействие в подобной ситуации может привести к тому, что под напряжением окажутся все электроприборы в помещении.
• Если вы не уверены в правильности собственных действий, то не нужно действовать по принципу «как-нибудь подключу». Лучше доверить установку УЗО профессионалам с опытом, ведь от того, насколько корректно будет смонтирована система, зависят человеческие жизни.

Однофазное УЗО

В квартирах жилых домов электричество поступает к каждому потребителю по однофазной сети с номинальным напряжением 220 В. Соответственно, для защиты от утечки тока используется однофазное УЗО, рассчитанное на нагрузку до 63А и способное мгновенно отключать подачу электроэнергии при возникновении нештатных ситуаций.

Обычно схема УЗО наносится на его корпус, обеспечивая правильное подключение устройства. В том числе и УЗО в двухпроводной сети без заземления, как один из вариантов. Это позволяет исключить некорректную работу и выход из строя данного прибора. Подключение однофазного устройства осуществляется с помощью двух проводов – фазного и нулевого, которые соединяются с клеммами ввода. На выходе также имеется две клеммы, предназначенные для подключения соответствующих проводов. Перед выполнением монтажных работ необходимо обесточить всю электрическую сеть. Сам прибор должен свободно помещаться в распределительном щитке.

Подключенное однофазное УЗО обладает следующими положительными качествами:

• Появляется возможность ограничения коммутационных и грозовых импульсных напряжений значением до 2000 вольт.
• Возможность подключения к прибору алюминиевых и медных проводников.
• Повторное заземление нулевого проводника не вызывает потерю чувствительности.
• Все защитные устройства этого типа оборудованы яркой световой индикацией, указывающей на наличие или отсутствие сетевого напряжения.

Нужно ли заземление для УЗО

Очень многие хозяева жилья уверены, что защитное устройство будет правильно работать лишь при наличии трехпроводной электрической цепи, с проводниками фазы, нуля и заземления. По этой же причине часто возникает вопрос, УЗО или заземление что лучше. Для того чтобы дать правильный ответ, необходимо разобраться в назначении каждого из них.

Известно, что основной функцией УЗО является отключение оборудования при появлении токовой утечки на корпус. Таким образом, удается избежать поражения человека электротоком. Заземление устанавливается с той же самой целью, только работает оно по другой схеме. Когда электрический ток появляется на нетоковедущих частях, за счет заземления создается короткое замыкание. В результате, происходит срабатывание максимальной токовой защиты автомата и обесточивание оборудования. Следовательно, оба метода защиты могут применяться отдельно, а при необходимости и совместно, дополняя друг друга. Поэтому обязательной установки заземления при использовании УЗО не требуется и защитное устройство может применяться даже в двухпроводной однофазной сети, в которой отсутствует штатное заземление. Данный вывод подтверждается и конструкцией самого прибора, где имеются фазные и нулевые клеммы, а отдельная клемма для заземляющего провода отсутствует. На это следует обратить особое внимание, поскольку заземление в обязательном порядке устанавливается лишь в домах современной постройки.

В старых же домах, построенных еще во времена СССР, до сих пор используются двухпроводные сети, без проводника заземления. В таких случаях, защитные устройства особенно необходимы. Вся разница в срабатывании УЗО с заземлением и без заземления, состоит лишь во времени срабатывания. При наличии заземления срабатывание происходит практически мгновенно. УЗО без заземления срабатывает только в момент касания корпуса прибора, находящегося под напряжением. Поэтому степень защиты получается уже не такая надежная, как в первом варианте, но тем не менее, даже в этом случае УЗО защищает от неприятных последствий поражения электротоком.

Необходимость заземления однофазной сети

Как правило, УЗО устанавливаются на выделенной линии, обеспечивающей питание отдельного электроприбора. В данной схеме подключение PEN — проводника осуществляется до защитного устройства.

Использование УЗО в двухпроводных системах рекомендовано многими специалистами. С его помощью обеспечивается дополнительное повышение степени электробезопасности жилья. В любом случае УЗО срабатывает и защищает от поражения электрическим током.

Постепенно в старых домах проводится модернизация сетей, с одновременной заменой систем TN-C на TN-C_S. В этом случае PEN — проводник разделяется на два отдельных провода – рабочий нулевой и защитный. Данное разделение выполняется на общем вводно-распределительном устройстве дома. Таким образом, схема подключения УЗО в однофазной сети дает определенные положительные результаты. Появляется дополнительная защита от поражения людей токами утечки.

Как правильно подключить УЗО

Большое значение имеет правильное подключение защитного устройства. В случае каких-либо нарушений УЗО будет постоянно срабатывать без видимых причин.

Основными ошибками, нарушающими работу УЗО в процессе дальнейшей эксплуатации, считаются следующие:

• Нулевые проводники двух защитных устройств соединяются между собой после УЗО. В результате такого соединения при подключении нагрузки они оба будут срабатывать. Если нагрузка отключена, срабатывания не произойдет и внешне все будет выглядеть нормально.
• В таких же двух УЗО проводники могут быть перепутаны местами. При нажатии кнопки ТЕСТ они будут срабатывать как положено. Однако при подключении нагрузки к любому из них, произойдет одновременное срабатывание обоих устройств.
• После УЗО нулевой и защитный проводник соединяются между собой. Подобная ошибка при подключении допускается чаще всего. В результате возникает неравенство токов в проводниках фазы и нуля, поскольку часть тока будет забирать на себя защитный проводник. При включении прибор будет мгновенно срабатывать даже без нагрузки.
• В случае неполнофазного соединения фазный провод подключен в нужные клеммы, а нулевой – вообще проходит мимо устройства сразу же к нулевой шине или нагрузке. Проверка кнопкой ТЕСТ покажет нормальное функционирование, но при подключении нагрузки произойдет срабатывание, поскольку будет отсутствовать прохождение обратного тока по нулевому проводу. Установленный в УЗО трансформатор тока, определит эту разность как утечку, после чего прибор сразу же сработает.

https://youtube.com/watch?v=Yr8S-0dpNgg%3Ffeature%3Doembed

УЗО в системе TN-C

Очень часто возникают вопросы о возможности подключения УЗО в системе заземления TN-C и его эффективности. Варианты данной системы могут быть трехфазными с четырьмя проводами или однофазными – двумя проводами. В первом случае провода состоят из трех фазных и одного нулевого, а во втором – из двух проводников фазы и нуля.

Большинство специалистов безоговорочно рекомендуют установку защитных устройств в таких системах, поскольку именно они срабатывают при токовых утечках, опасных для человека. Однако существует так называемая «оппозиция», по мнению которой установка УЗО в системе TN-C не только неэффективна, но и опасна. Это связано с тем, что защита срабатывает лишь при непосредственном касании токоведущих частей, а не заранее, с появлением тока утечки. Кроме того, в домах со старой проводкой такие устройства будут отключаться без видимых причин.

Большинство электриков и хозяев квартир выступают все-таки за установку УЗО. Оно в любом случае не будет бесполезным и в нужный момент сработает, спасая здоровье или даже саму жизнь. Защитное устройство существенно повышает электробезопасность и делает жизнь проживающих людей более спокойной.

https://youtube.com/watch?v=KurSWI07t00%3Ffeature%3Doembed

Будет ли работать УЗО без заземления

Работа защитного устройства в двухпроводной сети происходит в особых условиях. Поэтому у многих хозяев возникает вопрос, сработает ли УЗО без заземления и обеспечит ли защиту от поражения электротоком? Для того чтобы получить ответ, необходимо проследить весь механизм срабатывания. При наступлении пробоя на корпус оборудования, мгновенного срабатывания УЗО не произойдет, поскольку заземление отсутствует и токовой утечке нет пути для дальнейшего прохождения. Одновременно, на корпусе прибора образуется потенциал, опасный для здоровья и жизни человека.

В момент касания корпуса, путь токовой утечки на землю будет проходить через человеческое тело. Через определенный промежуток времени значение тока станет равным порогу срабатывания УЗО и лишь тогда произойдет отключение с прекращением подачи тока на неисправный прибор. Время нахождения человека под воздействием тока будет зависеть от уставки срабатывания защитного устройства. Несмотря на довольно быстрое отключение, этого вполне хватает для получения серьезной электротравмы. При наличии заземления УЗО сработало бы сразу же после утечки тока и отключило бы прибор еще до соприкосновения с ним человека.

Таким образом, УЗО без заземления может быть подключено, однако такая схема не гарантирует 100-процентную безопасность. Тем не менее, в домах старой постройки все еще используются двухпроводные сети, а их переоборудование на более современные трехпроводные сети не всегда возможно с технической точки зрения. Поэтому во многих случаях УЗО является единственным вариантом защиты людей и бытовой техники. При использовании схем без заземления вместе с устройствами защитного отключения должны обязательно устанавливаться автоматические выключатели, отключающие сеть при перегрузках и коротких замыканиях.

Как подключить УЗО в квартире без заземления — Схема №1

Единственное защитное устройство устанавливается на входе и охватывает своим действием всю проводку, имеющуюся в квартире. В распределительный щиток напряжение поступает через вводный кабель. Далее оно подходит к двухполюсному автомату, а затем – к УЗО. После этого выполняется установка автоматов на отходящие линии.

Существенным плюсом считается низка стоимость такой схемы из-за применения только одного защитного устройства. Все приборы могут быть компактно размещены даже в небольшом распределительном щитке. Но, существенным недостатком подобного отключения будет срабатывание УЗО при утечках тока, в результате чего окажется обесточенной вся квартира.

Схема №2

Работа УЗО без заземления может осуществляться еще по одной схеме. В этом случае защитные устройства устанавливаются не только на входе, но и на каждой отходящей ветви. Вводное УЗО монтируется так же, как и в предыдущем варианте, а все остальные устанавливаются после автоматов, защищающих отходящие линии. Общее количество защитных устройств будет зависеть от конкретной конфигурации домашней сети. Нередко к защите отдельно подключаются водонагреватели, электроплиты, посудомоечные и стиральные машины.

Таким образом, при токовой утечке на какой-либо линии, произойдет срабатывание УЗО, установленного именно на этой линии. То есть на всех остальных участках квартиры напряжение не исчезнет, и остальное оборудование продолжит свою работу. Единственным недостатком данной схемы являются большие размеры распределительного щитка, необходимого для размещения большого количества УЗО и автоматов. Кроме того, сами защитные устройства стоят недешево.

Нередко возникает вопрос о необходимости установки вводного УЗО, если обеспечена защита каждой линии. Дело в том, что отходящее защитное устройство может по той или иной причине не сработать при токовой утечке. В этом случае вводное УЗО служит страховкой и через определенное время отключит всю сеть.
