Как часто испытывать автоматические выключатели, как проверять их работоспособность и когда вести журнал

Критерии выбора

УЗО — механизмы, которые можно использовать во всех бытовых приборах, не только в бойлерных установках. Сделать подбор такого механизма можно по специальным критериям:

• Мощности;
• Показаниям тока;
• Способе монтажа.

Также можно выбирать УЗО по цене, производителю, марке и отзывам от пользователей. Что касается мощности, то УЗО должно иметь ту же мощность, что и водонагреватель или бытовой прибор, который планируется подключить к оборудованию. Для бойлеров у УЗО должна быть мощность около 10 Ампер (при 2-3 киловаттах мощности котла).

По току эта характеристика считается на основе общего рабочего тока. Как правило, учитывается 0,4 микроампер на 1 ампер. По способу монтажа лучше отдать предпочтение устройствам, которые можно прикреплять на DIN-рейку. В качестве альтернативного варианта следует выбирать приборы в виде отдельных блоков. При этом расположить их можно в любом месте.

Проверка при помощи пальчиковой батарейки

Очень простым методом считается проверка УЗО с помощью пальчиковой батарейки. Она позволяет проверить работоспособность уже во время приобретения устройства.

Для непосредственного проведения тестирования к любому полюсу устройства подключается отрезок провода длина которого составляет не менее 10 сантиметров. Второй провод подключен в нижней части прибора еще при изготовлении. После этого пальчиковая батарейка подносится к обоим проводам.

Когда жилы касаются плюса и минуса УЗО должно сработать. Если же этого не произошло, необходимо перевернуть полюса батарейки и повторить проверку. В случае исправности прибора, рычаг отключения должно выбить.

Первый способ проверки УЗО — кнопка тест

Самый распространенный и безопасный способ проверки УЗО считается проверка с помощью кнопки ТЕСТ, которая обычно расположена на корпусе УЗО.

Для тестирования УЗО кнопкой не требуется квалифицированный персонал, такой тест может выполняться обычным пользователем. На кнопке «тест» обычно изображена большая буква «Т». Кнопка «тест» эмитирует случай утечки тока мимо устройства защитного отключения.

При этом величина тестового резистора встроенного типа задает номинал данного тока утечки. Этот резистор подбирается таким образом, что по нему протекает ток не более чем дифференциальный ток, на который рассчитано само УЗО.

При нажатии на кнопку «тест» УЗО сразу же должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.

Рекомендуется производить проверку устройства защитного отключения примерно один раз в месяц.

Проверка УЗО посредством такого встроенного штатного функционала «с точки зрения УЗО» является самой настоящей утечкой тока, на которую исправное устройство защитного отключения должно среагировать моментальным отключением, а с точки зрения домашнего пользователя это имитация утечки в защищаемой цепи.

Особенности работы, выбора и подключения УЗО

Устройство защитного отключения срабатывает из-за неполадок в сети

Устройство защиты необходимо для обесточивания электролинии при наличии коротких замыканий и токовых утечек. Прибор функционирует по принципу сравнения параметров входящего и исходящего тока. При разности величин в 30 мА производится автоматическое размыкание цепи. Человек, касаясь корпуса оборудования, не может получить электротравму.

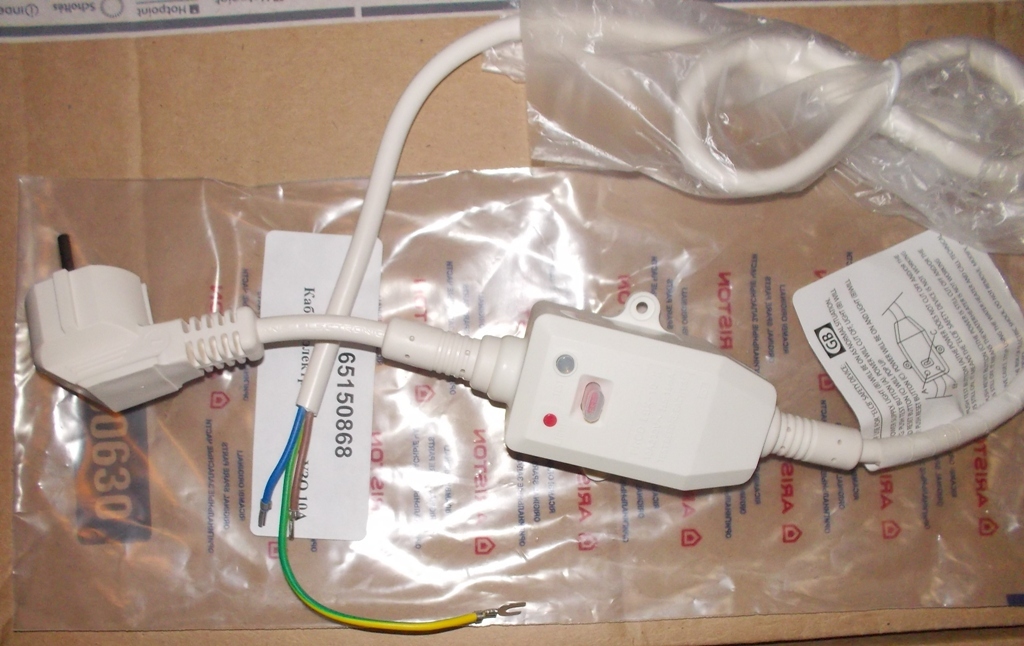

Требования к защитному прибору

Защитный прибор для водонагревателя должен соответствовать следующим критериям:

• Мощность. Показатель зависит от номинала мощности домашней сети и количества фаз.
• Напряжение на электролинии. Однофазные модели подходят для нагревателей, подключенных к сети 220 В, трехфазные – для сети 380 В.
• Степень защиты. Оптимальные модели для квартиры – с отключением при утечке в 30 мА.
• Место монтажа. Для квартирного бойлера или нагревателя в частном доме подходят модификации с маркировкой С16 и С25
• Класс. УЗО класса А подходят для оборудования с высокими показателями энергопотребления. Модели класса АС часто перегорают.

Монтаж устройства осуществляется в розетку или распредщиток. В последнем случае используется трехжильный медный кабель. Поскольку нагреватель – высокомощная техника, понадобится заземлить розетку.

Проблемы с нагревательным элементом

Пробой ТЭН’а — также весьма распространённая причина срабатывания УЗО или автоматического выключателя. Чтобы убедиться в такого рода неисправности, необходимо открыть ревизионный люк на задней стенке стиральной машины, чтобы получить доступ к клеммному ряду нагревателя. Открутив центральную гайку, нужно утопить шпильку в глубь, ослабив прижимную скобу, а затем извлечь ТЭН вместе с уплотнительной резиновой манжетой.

Очистка поверхности нагревателя от накипи позволит проверить целостность стальной оболочки и установить наличие трещин. Если внутрь ТЭН’а попала вода — это гарантированно будет приводить к срабатыванию УЗО. Также наличие пробоя на корпус можно определить тем же методом, что и при измерении сопротивления изоляции кабеля.

Наличие короткого замыкания в спирали нагревателя устанавливается измерением сопротивления. Формула расчёта довольно проста: квадрат напряжения разделить на мощность. То есть если по паспорту стиральной машины мощность составляет 1600 Вт, сопротивление спирали нагревателя не должно быть меньше 30 Ом.

Принцип работы бойлера и УЗО

Водонагреватель подключен к электросети, вода внутри нагревается от ТЭНа. В некоторых случаях оболочка спирали разрушается, что вызывает прямой контакт жидкости и тока. В другом варианте электричество поступает на корпус, если испорчена изоляция.

Устройство защитного отключения защищает человека от удара током. Пользователь может коснуться тех частей оборудования, которые в обычных условиях не являются токоведущими. В результате испорченной изоляции на таких деталях может появиться напряжение и они станут опасными. В другом случае человек случайно касается элементов электроустановки, которые изначально предназначались для прохождения тока.

Принцип работы защиты:

• Прибор измеряет разность электротоков на проводниках, поступающих через дифференциальный преобразователь переменного тока.
• Определяет векторную сумму электротоков, проходящим по ним (2 — для однофазных кабелей, 3 — для проводов с тремя и больше фазами).
• Сравнивает векторные суммы.
• В нормальном регламенте значение нулевое (входящий и выходящий показатель равны) — устройство не отключает питание.
• При касании ток начинает уходить, поэтому векторная сумма уже не равна нулю.
• Электроток проходит только по фазе, а во вторичной обкладке трансформатора появляется напряжение, пропорциональное величине утечки.
• Если допустимый порог превышен, защищаемая цепь отключается устройством от подачи электричества.

С точки зрения безопасности устройство отличается от предохранителя тем, что срабатывает при меньших значениях тока. Электроток отсечки УЗО не превышает 30 мА, поэтому защита реагирует сразу. Срабатывает УЗО на водонагревателе через 25 – 40 с — за этот период электроток, проходящий по организму, не приводит к началу фибрилляции сердца.

Технические параметры устройств:

• По числу фаз бывают однофазные (два полюса) и трехфазные (четыре полюса). Прибор работает с фазой и нейтралью, поэтому имеет контакты для соответствующего подключения.
• По электротоку отсечки — максимальной разнице между токами производят УЗО на 10 мА (влажные комнаты), 30 мА (защита человека), 100 мА (выявление поврежденной изоляции).
• По номинальному электротоку от 16 до 80 А.

Голос строительного гуру

УЗО не заменяет защиту предохранителей от сверхтоков, т. не реагирует на повреждения, при которых нет утечки напряжения, например, короткое замыкание. Устройства с отсекающим показателем от 100 мА используют в длинных элекромагистралях, где малый порог приводит к ложному отключению. УЗО с высоким порогом применяют для предупреждения возгораний, при этом для защиты человека они не эффективны.

Проверяем трехфазное УЗО чувствительностью 300мА

Основные моменты того, как проверить УЗО на работоспособность, мы описали выше. Таким образом, начало проверки будет идентичным. Собираем устройство так, как описано выше.

Особенность состоит только в том, что верхние клеммы подключаем шлейфом от одного сетевого провода, а второй провод — к клемме N. Нижние клеммы подключаем следующим образом: один конец провода — к клемме N, а второй остается свободным.

Далее мы будем проверять каждый фазный полюс УЗО тем самым свободным концом провода. Включаем вилку в розетку, включаем УЗО и по очереди проверяем все фазы. Если они все исправны, то лампочка будет гореть.

Также для каждого фазного полюса проверяем работоспособность кнопки «Тест».

При проверке на срабатывание в аварийных ситуациях необходимо использовать лампочки от 40 до 100 Вт. На лампу мощностью 20 Вт УЗО сработать не должно, так как ток утечки не входит в диапазон реагирования УЗО такой чувствительности. Если устройство не срабатывает и на других лампах, то оно неисправно, и использовать его нельзя.

Вот мы с вами и узнали, как проверить УЗО перед его подключением в сеть.

Правила подключения

Устройство устанавливают в сети в процессе подсоединения питания к бойлеру.

Монтаж выполняют двумя способами:

• подключают в розетку напрямую;
• устанавливают в распределительный щиток с применением трехжильного провода.

Водонагреватель нежелательно подключать к защитному устройству через розетку, допустимо так работать только с установками небольшой мощности. Мощные бойлеры вызовут нагрев розетки, корпус ее может оплавиться, поэтому соединение гнезда и вилки станет ненадежным.

Подключение в щитке медным трехжильным снижает риск повреждения электросети, т. отсутствует контакт вилки и гнезда. Сочетают УЗО с автоматическим выключателем, который реагирует на короткое замыкание и отключает сеть по сигналу от защитного устройства при утечке напряжения.

Есть три схемы врезки:

• Однофазное включение. Прибор размещают в замкнутом контуре цепи регулировки, а нейтраль и фазу соединяют с учетом обозначений на контактах защиты. При этом рабочий номинальный электроток УЗО должен превышать показатель его отключения.
• Трехфазное. Для такой схемы применяют отдельное трехфазное устройство защиты с имеющимися восьмью контактами. Или используют три однофазных прибора с четырьмя контактами.
• В цепь с заземлением. Вместо нейтральной линии используют заземляющую магистраль. Магнитное поле в ветке подключения сбалансировано за счет трех равных по величине токов.

Розетка должна иметь заземляющий контакт, который подключают к соответствующей жиле. Для ванной комнаты берут розетки с соответствующим классом защиты от влаги и крышкой.

Второй способ проверки УЗО — с помощью контрольной лампы

В этом случае напрямую создается утечка тока из цепи, которую защищает УЗО. Для правильного проведения проверки здесь надо понимать, есть в цепи заземление или устройство защитного отключения подключено без него. Чтобы собрать контрольку понадобятся сама лампочка, патрон для нее и два провода. По сути, собирается лампа-переноска, но вместо вилки остаются оголенные провода, которыми можно касаться проверяемых контактов

Нюансы сборки контрольки

При сборке контрольки надо учитывать два важных нюанса:

Внимание на этот пункт надо обращать в том случае, когда уставка устройства защитного отключения порядка 100 мА – тогда надо брать лампочку мощностью минимум 25 Ватт.

Важно!!! Сопротивление самой лампочки при этом обязательно надо высчитывать, а не измерять мультиметром, так как сопротивление холодной вольфрамовой нити примерно в 10-12 раз меньше, чем у горячей.

Испытание УЗО в сети с заземлением

Если проводка проложена по всем правилам – с использованием заземления, то здесь можно проверить каждую розетку отдельно. Для этого индикатором напряжения находится к какой клемме розетки подведена фаза, и в нее вставляется один из щупов контрольки. Вторым щупом надо коснуться контакта заземления и устройство защитного отключения должно сработать, так как ток из фазы ушел на заземление и не вернулся через ноль.

Если вдруг УЗО не сработало, то надо помнить, что это не обязательно вина прибора – еще может быть неисправна линия заземления.

В таком случае требуются дополнительные проверки и если испытание заземления это отдельная тема, то проверка УЗО может быть выполнена напрямую следующим способом.

Расчет сопротивления контрольки

Высчитать нужное сопротивление поможет закон Ома – R=U/I. Если взять лампочку мощностью 100 Ватт для проверки устройства защитного отключения с уставкой 30 мА, то порядок расчетов следующий:

• Измеряется напряжение в сети (для расчетов взят номинал в 220 Вольт, но на практике плюс-минус 10 вольт могут сыграть роль).
• Общее сопротивление цепи при напряжении 220 Вольт и токе в 30 мА будет 220/0,03≈7333 Ом.
• При мощности 100 Ватт на лампочке (в сети 220 вольт) будет сила тока 450 мА, значит ее сопротивление 220/0,45≈488 Ом.
• Чтобы получить ток утечки ровно в 30 мА, к лампочке надо последовательно подключить резистор сопротивлением 7333-488≈6845 Ом.

Если брать лампочки другой мощности, то и резисторы будут нужны другие. Также обязательно надо учитывать мощность, на которую рассчитано сопротивление – если лампочка 100 Ватт, то и резистор должен быть соответствующий – либо 1 мощностью 100 Ватт, либо 2 по 50 (но во втором варианте резисторы подключаются параллельно и их общее сопротивление высчитывается по формуле Rобщ=(R1*R2)/(R1+R2)).

Для гарантии, после сборки контрольки можно включить ее в сеть через амперметр и убедиться, что через цепь с лампочкой и резистором проходит ток требуемой силы.

Испытание УЗО в однофазной сети без заземления

К правильно подключенному устройству защитного отключения провода от распределительного щитка приходят на верхние клеммы, а к защищаемым устройствам отходят с нижних.

Чтобы устройство решило, что произошла утечка, надо одним щупом контрольки коснуться нижней клеммы, с которой из УЗО уходит фаза, а другим щупом коснуться верхней нулевой клеммы (на которую приходит ноль из распределительного щитка). В таком случае, по аналогии проверки батарейкой, ток пойдет только через одну обмотку и УЗО должно решить, что происходит утечка и разомкнуть контакты. Если этого не происходит, значит устройство неисправно.

Необходимость подключения водонагревателя через УЗО

В России устройства защиты устанавливают при разводке проводки в бытовых и промышленных сетях. Седьмая редакция ПУЭ (правил устройства электроустановок) требует монтажа защитных приборов во всех случаях проводки электрических магистралей.

При подключении водонагревателя устройство обеспечивает безопасность пользования агрегатом, даже если произошла разгерметизация изоляционной оболочки. В сырых комнатах, например, санузлах ставят приборы с предохранением от влаги. Общее УЗО на дом берут с порогом утечки 30 А и больше, а для бойлеров отдельно устанавливают устройства с показателем отключения не более 10 А.

Коммутатор сокращает опасность токового поражения, но не срабатывает в случаях:

• аварии, если нет утечки электричества из сети;
• короткого замыкания между проводом фазы и ноля;
• одновременного касания пользователя к нолю и фазе (в этом варианте потери электричества нет).

Последнего случая можно избежать, если применять нетокопроволящие корпуса бойлеров и качественную изоляцию. Перед обслуживанием и ремонтом водонагреватель нужно выключить из сети.

Соблюдение техники безопасности

При осуществлении проверок УЗО мы имеем дело с электричеством. Это может быть чревато неприятными последствиями. Поэтому перед тем, как проверять УЗО, нужно ознакомится с мерами предосторожности и соблюсти их со время работы:

Все операции по подключению и отключению цепей обязательно делать при снятом напряжении (убирать вилку из розетки).

Голыми руками нельзя касаться никаких оголенных проводов.

Защищать себя от поражения электрическим током с помощью защитных и вспомогательных средств (для работы должно быть сухое место, под ноги лучше постелить резиновый коврик или деревянный настил, работать изолированным монтажным инструментом, при необходимости использовать резиновые перчатки и т.

Если у вас нет ни малейшего представления об электричестве, то самому лучше не проводить работы по проверке и установке оборудования.

Назначение и принцип работы УЗО

Коммутационное устройство не отключает самостоятельно сверхнормативные токи, поэтому его устанавливают вместе с автоматическим выключателем. Автомат реагирует на изменение дифференциального электричества, у него внутри есть защитная система от сверхтока.

УЗО предохраняет в случаях:

• касания человека к деталям электроагрегатов, которые работают под напряжением;
• прикосновения к частям, которые в обычных обстоятельствах не проводят ток, но попали под напряжение в результате нарушения изоляции;
• опасности возгорания при утечке тока через неизолированный провод на корпус водонагревателя или в землю.

Отсекающий ток в УЗО обычно не превышает 30 А. Приборы с показателем больше 100 А применяют на длинных магистралях, где малый порог срабатывания приводит к ложным сигналам. Такие коммутаторы больше предупреждают возгорание, чем поражение электротоком.

Действует аппарат на основе сравнения токов, идущих через трансформатор. УЗО находит векторную сумму электротоков, пропускаемых по контролируемым контактам. Прибор не срабатывает, если поступающий и выходящий токи равны по значению.

Прикасание человека к деталям водонагревателя под напряжением приводит к потерям, поэтому на выходе подконтрольного проводника показатель отличается от размера на вводе. Прибор действует мгновенно, отключает поступление тока через автомат.

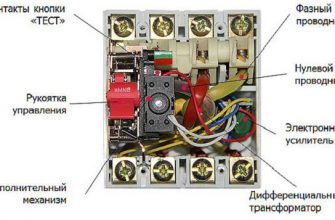

Устройство защитной установки:

• трансформатор дифференциального действия;
• реле, срабатывающее от перемены показателя электротока;
• автоматический выключатель;
• проверочный прибор.

Есть разновидность УЗО, работающего только если в проводе есть напряжение. Такие модели способны обесточивать сеть при отсутствии вольтажа.

Чем отличается УЗО от дифавтомата

Устройство защитного отключения и дифавтомат имеют разное строение?

Само УЗО для бойлера не прерывает подачу тока, поэтому на щитке рядом устанавливают автоматический выключатель. УЗО только координирует величину токовой потери, дает сигнал автомату на отключение. Дифавтомат — набор из устройства защитного отключения и автомата, заключенного в одном корпусе. Такой прибор стоит дороже отдельно установленных УЗО и автоматического выключателя.

Чем выгоднее дифавтомат?

В распределительном щитке современного дома нужно установить множество электроприборов для разных целей, поэтому для отдельно стоящих устройств не всегда находится место. Приборы, совмещенные в корпусе, экономят площадь.

Назовите недостатки применения дифавтомата

При поломке отдельно стоящих приборов нужна замена только УЗО или автомата. Если такие элементы выходят из строя в комплексном дифавтомате, то меняют всю коробку. Это не выгодно, с экономической точки зрения.

Трудно выявить истинную природу отключения. УЗО срабатывает при утечках тока: касании деталей под напряжением, пробое на землю или корпус. Автоматический выключатель реагирует также на короткое замыкание и перегрузку системы, что проходит мимо УЗО. Современные модели дифавтоматов стали выпускать со специальными датчиками (флажками), которые показывают основание прекращения подачи электричества.

Проверка силы тока утечки, при котором срабатывает УЗО

Здесь используется все та же лампочка-контролька с резистором, но дополнительно к ним в цепь подключается амперметр и еще одно сопротивление – переменное. В качестве последнего часто используют диммер – выключатель света с регулировкой яркости.

Порядок проверки следующий:

• Реостат (диммер) выставляется на максимальное сопротивление и вся схема подключается как при проверке устройства защитного отключения в сети без заземления – один щуп к выводу фазы «из УЗО», а другой ко входу ноля «в УЗО».
• Далее медленно уменьшая сопротивление реостата надо наблюдать за показаниями Амперметра – при какой силе тока произойдет срабатывание, на такую и рассчитано УЗО.

Если уставка УЗО порядка 30 мА, нет ничего страшного, если срабатывание произойдет при меньшей силе тока – 10-25 мА – это своеобразный запас на случай резкого возрастания тока утечки, чтобы устройство защитного отключения успело гарантированно сработать и человек даже в крайнем случае не «получил» больше 30 мА.

https://youtube.com/watch?v=RGw-lr0BKGA%3Ffeature%3Doembed

Проверка УЗО при помощи контрольной лампы

Одним из способов проверки работоспособности УЗО является использование контрольной лампы. Вместе с сопротивлением она успешно имитирует утечку тока и позволяет получить достоверные сведения. Для проведения проверки понадобится отрезок электропровода, лампочка накаливания на 10-15 ватт, патрон под лампочку, сопротивления и необходимые электроинструменты.

До начала проверки нужно произвести расчеты тока утечки, который будет создан. Для этого существует формула, определяющая силу тока: I=P/U, в которой P является мощностью лампочки, а U– напряжением сети. Например, при мощности лампы в 25 ватт значение имитационного дифференциального тока утечки составит 114 мА. Для УЗО с номинальным током 30 мА это не подходит поскольку проверка будет грубой и некачественной.

Необходимо использовать лампу мощностью 10 ватт, через которую будет протекать ток в 43 мА. Добавив необходимое сопротивление, чтобы максимально выровнять токи, можно выполнять проверку УЗО.

Время срабатывания УЗО

Период между образованием тока утечки и отключением защитного механизма при создании аварийной ситуации, регламентируется ГОСТом. В жилых зданиях, как правило, устанавливают УЗО о 10 до 500 мА, в зависимости от требований при этом срабатывание должно происходить в течение времени от 15-25 миллисекунд.

Проверка УЗО на срабатывание имитируя утечку тока

Данный способ требует предварительной сборки небольшой схемы. Его основным достоинством является возможность фиксации значения токовой утечки, при которой произошло срабатывание УЗО. К недостаткам можно отнести невозможность определения точного времени отключения.

Проверочная схема состоит из обычной лампочки на 10 ватт, амперметра, реостата и резистора на 2 кОм. Кроме того, в схему входит само УЗО и соединительные провода. Основная суть проверки заключается в плавном повышении тока и определении его значения, при котором УЗО отключатся.

При проверке работы УЗО таким способом, нужно собрать последовательную схему, которая приводилась для проверки мультиметром. Если защитное устройство вообще не сработает, значит оно неисправно. Это касается не только данного способа, но и других методов. В некоторых случаях может быть нарушен сам механизм симуляции тока утечки. В любом случае рекомендуется произвести замену защитного устройства, поскольку отдельные сбои не гарантируют надежную и продолжительную работу.

Следует помнить, что проверка работы УЗО на человеке совершенно не допустима. Запрещено дотрагиваться до приборов, от которых даже немного бьет током. В случае несрабатывания автоматики, последствия могут быть самыми непредсказуемыми, вплоть до летального исхода.

https://youtube.com/watch?v=uJ0Ez5JVlaQ%3Ffeature%3Doembed

Проверяем однофазное УЗО чувствительностью 30мА

Перед тем как проверить УЗО на срабатывание, его необходимо собрать. Для этого на верхние клеммы присоединяем концы провода с вилкой, а на нижние — концы провода с патроном.

Для проверки УЗО с такой чувствительностью нам будет достаточно лампочки с мощностью в 20 Вт. Ввинчиваем ее в патрон и включаем вилку в розетку.

Затем включаем устройство. Для этого переводим клавишу «Откл. » на устройстве в положение «Вкл. » Если вы все правильно собрали и подключили, то лампочка должна загореться. Эту процедуру рекомендуется повторить 3-4 раза. То есть включить и отключить устройство.

Затем, оставляя УЗО включенным, а лампочку горящей, нажимаем на устройстве кнопку «Тест». Если устройство работает правильно, оно должно отключиться, погасив при этом лампочку. Повторяем процедуру 3-4 раза, предварительно снова включив устройство.

Теперь нам нужно проверить, будет ли УЗО самостоятельно отключаться при образовании тока утечки. Искусственно создаем эту утечку. Берем не зафиксированный в клеммнике свободный конец от лампы и отсоединяем его от УЗО. Лампа погаснет, но устройство останется включенным. Затем касаемся отсоединенным проводом, например, заземленной рамы от циркулярной пилы. Можно также использовать любое другое заземленное место, чтобы утечка была, но не навредила никакому прибору, а ушла в землю. В норме УЗО отключается.

Производители

По отметкам пользователей, качественные УЗО можно отыскать у популярных производителей.

Термекс

УЗО фирмы Термекс обладает 16 амперной силой тока, клеммами, длиной провода в 140 сантиметров и работой с 30 МА. По конструкции устройство состоит из нагревательного элемента, спирали сопротивления, диэлектрика и металлической медной трубки.

Горение

Устройства компании Горение обладают стандартными характеристиками.

Они предотвращают получение удара током, уменьшение коррозии и электрический перерасход.

Другие

Что касается других производителей, выпускаются у производителей ABB, Legrand, Schneider Electric, EKF и IEK качественные зависящие с независящими от напряжения устройствами, защитными механизмами и без них. Также продаются стационарные с независимыми моделями, двухполюсными и четырехполюсными приборами.

Как проверить УЗО на срабатывание

Устройство защитного отключения выполняет очень важную функцию. Пользователь, который его установил, надеется на срабатывание УЗО при возникновении утечки тока. Но как говорится, нет ничего вечного, всегда что-то ломается, выходит из строя, теряет свою работоспособность.

Поэтому крайне важно периодически проводить проверку УЗО, поскольку таким устройством обеспечивается крайне важная функция защиты человека от поражения током.

Проверять исправность устройства защитного отключения необходимо не только перед его подключением, но и также в процессе эксплуатации.

Данная статья предназначена для того, чтобы помочь обычному человеку, не разбирающемуся в тонкостях электротехники, проверить исправность УЗО посредством использования имеющихся практически в каждом доме подручных средств.

В качестве примера в данной статье будет выполнена проверка УЗО компании IEK серии ВД1-63 с номинальным дифференциальным током 30 мА.

Прежде всего, необходимо отметить невозможность полной проверки УЗО согласно требованиям нормативной документации и с применением только подручных средств.

Несмотря на это, любой человек может проверить и убедиться в том, что устройство защитного отключения технически исправлено, а его работа осуществляется правильно с достаточной практической надёжностью.

Способы тестирования

Как проверить УЗО на работоспособность? Существует несколько надежных и безопасных способов для диагностики УЗО. Некоторые начинающие специалисты советуют проверить защитное устройство путем прикосновения к корпусу электроприбора, который подвержен утечке тока. Такая диагностика опасна для жизни человека, так как при этом УЗО может не сработать.

Кнопка тест на УЗО

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Рекомендуется проверять защитное устройство периодически раз в три месяца, если возникают негативные воздействия на прибор, такая проверка должна производится чаще. Польза от такого тестирования будет — гарантия безопасности пользования электроприборами.

Самый легкий метод проведения диагностики — надавить кнопку Тест. Эта кнопка установлена на лицевой панели данного агрегата. При испытании прибора этим методом, в электрической цепи возникает искусственно образованная утечка. Далее последует отключение УЗО и цепь обесточится.

Если выключение не произойдет, то причиной может послужить:

• неправильно подключенное устройство;
• неисправность клавиши;
• поломка устройства.

Две последние причины можно обследовать собственноручно.

Проверка тестером

Для этой процедуры необходимо иметь мультиметр, реостат, проводники, лампочка на 10Вт, резистор, имеющий сопротивление в 2 кОМ. Следует скрутить последовательную цепь из вышеперечисленных предметов. Незадействованный щуп тестера присоединяется с нулем проверяемого прибора, а другой проводник реостата подсоединяется к фазному значению. Реостат в данной ситуации служит для переключения показателя утечки тока.

Проверка УЗО тестером

После подключения повернуть переключатель реостата для повышения размера тока. В итоге тестер выдаст показание, которое будет соответствовать срабатыванию УЗО.

Проверка батарейкой

Испытание на исправность аппарата этим методом заключается в следующем.

Десятисантиметровый провод подсоединить к полюсу УЗО. Затем к пальчиковой батарейке необходимо притронуться одновременно двумя проводами к полюсам батарейки. Другой проводник, как правило, вмонтирован производителями еще при изготовлении УЗО. Зачастую он расположен снизу устройства.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

После прикосновения должно произойти отключение. Ежели этого не случилось, то следует поменять полюса и попробовать еще раз прикоснуться. В результате должно произойти отключение УЗО. В случае несрабатывания данное защитное приспособление не работает.

Проверка лампочкой

УЗО в выключенном состоянии

Как проверить УЗО другим способом? Также допускается проверка аппарата посредством лампочки. С этой целью нужна лампа на 10 Вт, провод, отвертка, резистор, патрон, а также изолента. Стоит отметить, что лампочка должна подходить резистору по техническим характеристикам. То есть мощность лампы должна совпадать с мощностью последнего, в противном случае, диагностику произвести не получиться. Источник света на 10Вт обладает сопротивлением в 5350 Ом, а средний резистор – 2,35 кОм.

На жилых объектах защитное устройство устанавливается на 30мА, для обследования следует составить цепь, имеющую сопротивление 7,7кОм. Эта величина рассчитывается при помощи формулы: напряжение разделить на силу тока. Как правило, бытовая электролиния содержит напряжение в 220В.

Быстрый и проверенный способ от экспертов, как подключить розетку

Далее собирается цепь последовательно, предварительно распознав в розетке фазный провод. Итак, один из концов собранной цепи воткнуть в гнездо розетки соответствующее фазному показателю, а другим притронуться к клемме заземления в этой же розетке. В случае исправности проверяемого устройства, должно следовать незамедлительное отключение.

Необходимо обратить особое внимание, если в здании отсутствует заземляющий провод по каким-либо причинам, данную проверку произвести будет невозможно. В этой ситуации диагностику можно произвести в распределительном щитке. При этом один из проводов прикладывается к нулю N, а другой – к фазе L. В случае исправности прибора произойдет отключение.

Самый простой способ проверки

Для осуществления этого способа проверки нам не потребуются перечисленные инструменты. Нам нужна будет всего лишь обычная батарейка и кусок провода. Их можно сразу прихватить с собой в магазин, когда вы соберетесь приобретать устройство защитного отключения.

В квалифицированных магазинах вы можете также потребовать, чтобы УЗО проверил продавец в вашем присутствии.

Итак, как проверить УЗО батарейкой? Все очень просто. Для этого нужно всего лишь включить УЗО, то есть перевести кнопку в положение «Вкл. «, подключить батарейку между вводом заземления и выводом фазы. Когда устройство работает правильно и батарейка заряжена, устройство должно сработать и отключиться самостоятельно. Вы должны услышать щелчок, а кнопка — перейти в положение «Откл

Может быть такое, что с первого раза у вас проверка не получится. Попробуйте снова, просто перевернув батарейку.

Этот способ проверки является самым простым, поскольку его можно провести без подключения УЗО в электрическую сеть и не отходя от кассы.
