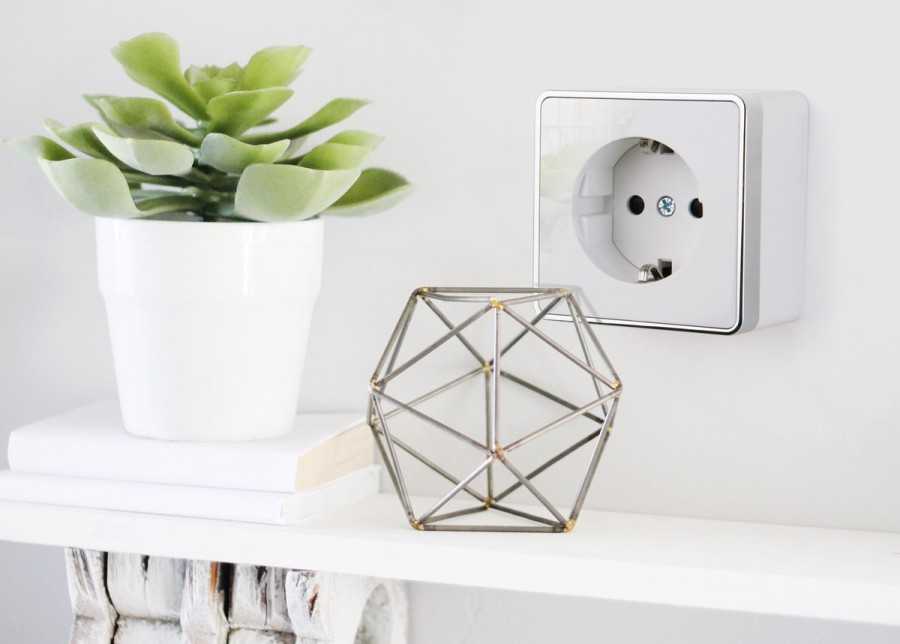

Инструкция с фотографиями по установке накладной розетки своими руками

При каких обстоятельствах и где необходимо их устанавливать

Большим плюсом является отсутствие необходимости штробления (проделывания в стенах специальных каналов для электропроводки). Между тем, накладная розетка может помочь, когда в комнате уже завершился ремонт. Её установка не потребует нарушения отделки.

Данный прибор можно легко установить на керамическую плитку. Для этого понадобиться сделать несколько отверстий для крепежных шурупов специальным сверлом.

Также этот тип розеток пользуется популярностью в загородных домах.

Какую розетку выбрать

Чтобы правильно выбрать розетку, необходимо определиться, какие функции она будет выполнять. После этого нужно удостовериться, что её конструкция является достаточно надёжной. Обратите внимание на следующие факторы:

• Пластиковое основание более подвержено перегреву, особенно при высокой нагрузке или неисправности вилки;
• Керамические основания значительно безопаснее, но в магазинах встречаются куда реже, чем пластиковые;
• Отличным материалом корпуса может послужить противоударный пластик. Он довольно безопасный, ведь обеспечивает хорошую сопротивляемость механическим воздействиям, но стоит дороже.

Для повышения удобства использования и увеличения защиты рекомендуется также обратить внимание на определённые опции, которые есть не во всех типах розеток.

Защитные шторки. Закрывают контакты от внешнего воздействия. Полезны, если в помещении находятся маленькие дети или есть вероятность попадания влаги. Данные шторки не изымаются, что минимизирует риск. Если розетка находится в плинтусе, обязательно используйте эти приспособления.

Откидная крышка. Часто используется во влажных помещениях по типу ванной или бани. Когда к розетке не подключено электрооборудование, крышка закрывается и не даёт влаге попасть внутрь.

Стоит также отметить, что розетка может быть разной формы (круглая, квадратная), цвета и размера. Поэтому подбирайте данное устройство под стиль комнаты или в зависимости от места расположения.

Если есть необходимость заказать товар через электронную доску объявления, не стоит доверять фото накладных розеток, которые там размещены. Обязательно проверяйте товар перед покупкой.

Особенности строения накладного выключателя

Накладные выключатели считаются одними из самых простых по строению электроустройств. Это модульная конструкция, которая состоит из нескольких элементов:

Корпус и накладка-клавиша – это детали, который защищают от касания к токопроводящим частям и не дают проникать внутрь влаге и пыли.

Внутренний контактный блок имеет механизм привода клавиши и специальные клеммы для проводов – это рабочий механизм с мелкими пружинами и пластинами, которые нельзя трогать.

Особенности монтажа

Розетки для наружного монтажа в основном применяют в паре с наружной проводкой: то есть, когда провода проложены не в стене, а снаружи: на керамических изоляторах, в металлорукаве, пластиковой гофре или пластмассовом коробе.

Важно! Монтаж в металлической гофре, предусматривает ее заземление, что не всегда возможно. Предпочтительней использовать пластиковую гофру.

Такой монтаж, конечно, может портить интерьер, но сделать проводку таким способом значительно проще и быстрее. Также для такого монтажа не требуется специальное оборудование, например, болгарка и перфоратор с короной для подрозетников.

Если в стене не держится подрозетник

В таком случае метод ремонта выбирается в зависимости от того, какой именно подрозетник установлен и из чего стена.

Если подрозетник не был «посажен» на раствор, значит размер отверстия в стене «впритык» и его надо немного расширить, чтобы было куда намазать смесь гипса или цемента. Дальше надо осмотреть сам подрозетник – в современных моделях есть прорези для продевания кабеля. Располагаются они по всей площади, и если замазка немного через них продавится, то это будет дополнительным креплением. Если подрозетник гладкий, то можно сделать насечки на его внешней стороне, за которые схватится раствор.

В крайнем случае, если под рукой нет нужных материалов, а починить розетку желательно срочно, то можно просто прикрутить подрозетник к стене шурупами. Нюанс тут только один – отверстия для дюбелей сверлить от угла и пускать их наискосок, чтобы не расшатывались со временем.

Установка двойной розетки

Очень важно знать, как происходит подключение двойной розетки. Есть два вида двойных скрытых розеток:

• В одной колодке имеется два гнезда В данном варианте установка двойной розетки имеется всего один подрозетник и соответственно одна сердцевина. Крепление, чтобы подключить двойную розетку происходит точно так же, как и для одинарной.
• Две соединённые розетки Такой вариант, как розетка двухместная скрытой установки очень целесообразен для комнат. В данном варианте монтаж двойной розетки осуществляется установкой в стену двух подрозетников. Имеются специальные двойные подрозетники для таких задач. Подключение блока комнатных розеток обычно проходит по последовательной схеме. То есть от первой запитывается следующая. Этот вариант экономит количество провода, потому как подключить две розетки можно последовательно. Также решается вопрос с подключением тройной розетки.

Особенности розеток для открытой проводки

Чем они отличаются от обычных, которые можно видеть намного чаще первых. Основным их отличием есть довольно толстый корпус. Он закрывает собой внутреннюю часть — керамическую арматуру и группу контактов. В отличие от внутренних розеток — которым необходима монтажная коробка, глубоко углубленная в стену, наружные не требуют такой трудоемкой работы, как долбление бетонных и другого типа стен. Это намного упрощает монтаж и установку одной или несколько розеток в домашних условиях.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Монтаж розетки с защитой класса IP 21.

Теперь рассмотрим монтаж розетки открытой проводки с незакрытой тыльной частью. Здесь она нужна для подключения кондиционера. Как и в первом случае откручиваем крышку. Перед вами внутренняя часть с проушинами для крепления по бокам. Как видно монтаж велся коробом с последующей укладкой в нем проводов. Находим подходящее место для крепления и прилаживаем внутреннюю часть к стене.

Важно! Не нужно крепить эту часть вплотную с коробом, иначе крышка после не встанет. Примеряя, прикладывайте в собранном виде с открученным винтом крепления крышки.

После того как приложили, придерживая внутреннюю часть, аккуратно снимаем крышку. Делаем метки в проушинах и высверливаем отверстия в стене. Далее, вставляем пластмассовые части дюбеля в отверстия и, продев в проушины розетки металлическую часть дюбеля, закручиваем его. Теперь контактная часть уже на стене.

Переходим к подключению проводов. Здесь заранее дюбелями был прибит монтажный короб к стене для укладки проводов.

Подключаем провода и заводим их в короб. Плотно уложив их в коробе, защелкиваем крышку.

Короб необходимо выбирать такого размера, чтобы количество проводов легко помещалось в нем, иначе — это будет сплошное мучение.

В крышке вырезаем углубление для выхода проводов. Прорезь должна быть достаточной, но не слишком большой, чтобы выглядело эстетично. Надеваем крышку и закручиваем винт. С другой стороны короба, подключаем провода.

Важно! Перед тем как подключать провода, проверьте цепь на отсутствие короткого замыкания.

Сделать это можно тестером или прозвонкой. Если цепь не звониться накоротко, подключаем концы и подаем напряжение. Проверяем его присутствие.

Важно! Найдите контакт «ноль», и подсоедините к нему один конец указателя напряжения. Другим, коснитесь заземляющего контакта розетки. Если покажет 220 в, посмотрите не попал ли волос провода внутри прибора с «фазы» на «заземление». Если такое произошло, срочно устраните это. Иначе на корпусе электрического прибора будет опасный потенциал.

• Как правильно установить варочную панель в столешницу
• Как установить инфракрасный обогреватель самостоятельно
• Как подключить кондиционер к электросети самому
• Подключение телефонной розетки rj11, схема

Какие типы накладных розеток существуют

Данные устройства имеют несколько разновидностей, в зависимости от их назначения и области применения. Ниже будут рассмотрены некоторые часто используемые виды с конкретными примерами. Итак, накладные розетки классифицируются следующим образом:

• Розетка, специально предназначена для компьютерных сетей (компьютерная накладная розетка RJ-45 Electric);
• Обычная силовая (Накладная электрическая розетка Viko);
• Телевизионная накладная розетка (ТВ розетка Schneider);
• Телефонная накладная розетка (RJ 11).

Также эти устройства делятся на виды по уровню защиты, который обычно написан на корпусе прибора. IP20 означает, что розетка незащищённая и подходит для обычной комнаты. IP66 дает понять, что устройство имеет защиту от воды и пыли.

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты. К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Установка наружной (накладной) розетки

К вашему вниманию подробная пошаговая фото-инструкция – Установка наружной (накладной) розетки.

Питающий кабель для подключения наружной розетки может быть проложен как открытым способом (в гофрированной трубе, кабель-канале, непосредственно просто проводом) прямо по поверхности стен или потолков, так и скрытно (располагаясь в штробах, полостях стен и т.

В нашем примере, для монтажа наружной розетки, проводка выполнена наружным способом. Питающий кабель располагается в гофрированной трубе, которая крепится к поверхности стены на клипсы. Прямо над розеткой расположен наружный выключатель и проводка для него выполнена в этой же гофре, подробнее о его подключении и протягивании через него питающего провода к накладной розетке, вы можете прочитать в статье «Установка наружного (накладного) выключателя».

Для установки мы используем внешнюю розетку Schneider Electric (Шнайдер Электрик) из серии «Этюд» с крышкой, со степенью защиты IP44.

Весь процесс монтажа мы разбили на простые этапы, последовательное выполнение которых позволит выполнить установку наружной розетки практически любому человеку самостоятельно.

В зависимости от сферы применения накладные розетки бывают:

• Накладные компьютерные розетки
• Накладные силовые розетки (обычные)
• Накладные телевизионные розетки
• Накладные телефонные розетки

В зависимости от количества используемых розеток в модульном блоке бывают одинарные, двойные, тройные и блоки, рассчитанные на четыре розетки.

Как произвести качественную установку розеток в квартире или доме

Установка розетки и подключение – одна из самых важных работ по электрике. От качества выполнения будет зависеть дальнейший комфорт при проживании. Перед тем как установить розетку требуется готовый подведённый к её месторасположению кабель. Для того чтобы осуществить монтаж розеток потребуется следующее оборудование:

• Перфоратор или дрель с ударом, для сверления штроб (для закрытого способа);
• Коронки для сверления подрозетников. Бетонные и гипсокартонные (для закрытого способа);
• Болгарка, для прорезания штроб (для закрытого способа);
• Отвёртка;
• Индикатор фазы;
• Плоскогубцы;
• Подрозетники.;
• Устанавливаемые розетки;
• Шпатель;
• Кусачки для кабеля;
• Строительный нож;
• Изолента;
• Расчётные работы.

Перед началом такой работы, как установка розеток следует рассчитать, на какой высоте будет происходить монтаж. Как правило, оптимальная высота установки розеток около 30 см от пола. Это для жилых комнат. Для кухонь, коридоров и ванных комнат высота установки розеток происходит на ту высоту, на которой будет удобно их использовать и будет гармоничный внешний вид. Для ванной комнаты или в туалете, монтаж розеток происходит под бойлер, стиральную машину, фен, возле рукосушителя и т д. — непосредственно вблизи приборов. На кухне, возле рабочей поверхности, микроволновки, холодильника и прочих приборов, то бишь — по удобству.

Как устроены накладные розетки

При изготовлении современных розеток используется модульный метод. То есть механизм розетки выполняется как отдельный узел или функциональный модуль. Он может быть установлен практически в любых стандартных приборах. Декоративный же модуль или накладка легко снимается и заменяется по желанию владельца, что очень удобно.

Замена накладки выполняется очень просто, учитывая, что при установке к стене закрепляется только механизм.

Оба модуля, и декоративный и функциональный, выполняются из диэлектрических материалов, которые не чувствительны к перепадам температур, не разрушаются и не изменяют цвет под воздействием электромагнитного поля или уф-излучения.

Чтобы на пути протекания тока не было нежелательных дополнительных соединений, клеммы и приемные гнезда розетки представляют собой единый узел в виде ответвления пластины, из которой выполнено приемное гнездо.

Надежность контакта зависит от качества механического соединения проводов с клеммами. Последние могут быть двух видов:

Клеммы винтового типа

Провода соединяются с токоведущими элементами с помощью винтов. Основное отличие таких клемм заключается в значительном усилии, с которым зажимается провод, что обеспечивает надежный контакт и хорошее удержание кабеля.

Во избежание самопроизвольного вывинчивания крепежа вследствие нагрева или вибрации винты в таких клеммах желательно использовать вместе с пружинными шайбами.

Особенности пружинных зажимов

Внутри клеммы находится подпружиненная пластинка, которая фиксирует конец провода и с усилием прижимает его к токоведущим деталям. Преимущество такой системы заключается в простоте подключения проводов.

Однако силу зажима кабеля проконтролировать, практически, невозможно. Если она будет недостаточной, заметить это на этапе монтажа не удастся. Но впоследствии розетка со слабым контактом быстро выйдет из строя.

Достаточно часто к клеммам розетки подключаются не один провод, а два. Поэтому и в пружинных и в винтовых клеммах предусмотрено по два отверстия под провода и по два посадочных места.

Все розетки имеют как минимум два приемных гнезда и две изолированных клеммы. Для проводки с трехжильным проводом используются специальные устройства с третьей клеммой – так называемым «заземлением».

Основное отличие розетки накладного типа от своего встраиваемого аналога заключается в том, что она устанавливается на поверхность стены, а не углубляется в нее. Это существенно упрощает монтаж устройства, но несколько портит интерьерную картину. Накладные розетки чаще всего используются для подключения к проводке открытого типа, но при необходимости могут работать и со скрытой проводкой.

Где устанавливают накладные розетки

Применение накладных электоустановочных изделий чаще всего связано с устройством проводки в загородных домах, стены которых сложены брусом, обычным или оцилиндрованным бревном. Правда, скрытая прокладка кабеля в выдолбленных в древесине каналах допустима, если кабель проводка протянута через невозгораемые гильзы.

Однако процесс ее устройства излишне затратен по критериям стоимости и трудовых усилий. К тому же выборка каналов способна снизить несущую способность перегородок и повлиять не теплоизоляционные характеристики постройки в целом.

Сооружение открытой проводки по деревянным стенам оправдано снижением расходов и обеспечением возможности без затруднений контролировать ее состояние. Этот вариант позволяет без проблем выявлять и устранять повреждения, собственноручно менять розетки с выключателями не только в случае выхода их из строя, но и при желании преобразовать дизайн помещения.

Электроустановочные устройства последнего поколения – так называемые ретро розетки и выключатели ощутимо отличаются от исторических предшественников. Их выпускают в широком ассортименте, варианты различаются степенью защиты и декоративным оформлением.

Что нужно знать перед установкой

Помните, что кухня – место повышенной опасности, поскольку там присутствуют вода и огонь. Дабы избежать негативных последствий, позаботьтесь, чтобы розетки имели соответствующий уровень защиты.

Места установки розеток на кухне выбираются в зависимости от расположения электрических приборов. Например, возле стола или кухонного шкафчика.

Важно! Стоит помнить, что кухонные электроприборы имеют большую мощность. Поэтому выбирайте ту розетку, которая рассчитана на данный уровень нагрузки, чтобы не допустить пожара.

Накладные розетки для кухни

Розетки в этой комнате размещаются тремя уровнями:

• Первый уровень. Служит для подключения большой техники (стиральная машина, электроплита и прочее). Высота установки розетки – 15 см.
• Второй уровень. Необходим для небольших электроприборов, которые потребуется часто перемещать (чайник, миксер, тостер и т. д.) Розетки размещаются на высоте от 110 до 130 см.
• Третий уровень. Служит для таких электроприборов, как вытяжка. Высота розеток – 200-250 см.

Правила безопасного монтажа и подключения

Электроэнергия используется повсеместно. Устройства, обеспечивающие доступ к этому необходимому для всех ресурсу, очень важны для потребителя. К их числу принадлежат накладные розетки и выключатели – предельно простое в монтаже и эксплуатации оборудование.

Каждый домашний мастер при желании легко сможет установить такое устройство. Мы расскажем вам, как правильно его закрепить и подключить к электролинии. С учетом наших рекомендаций вы сможете соорудить безотказно действующую и безопасную для окружающих сеть.

В предложенной к рассмотрению статье даны пошаговые монтажные инструкции. У нас подробно описаны конструктивные особенности накладных электроустановочных изделий. Для оптимизации восприятия обширной информации к тексту приложены полезные схемы, фото-подборки и руководства, видео.

Установка розеток и выключателей в панельном доме

Преимущество работы штроборезом — ровная штроба, отсутствие пыли

Если приходится монтировать точки питания на бетонные стены в панельных домах, важно учитывать, что монолитные блоки содержат внутри арматуру. Поэтому при штроблении лучше пользоваться металлоискателем

Делать каналы в несущих конструкциях запрещено.

Чтобы прикрутить новую розетку на место старой, стыкующейся с точкой питания в соседней квартире через стену, специалисты рекомендуют действовать таким способом:

• Немного сдвинуть расположение новой, а место стыка с соседями запенить или заштукатурить. Их точка питания может остаться на своем старом месте.
• Протянуть еще одну точку питания по штробам от уже имеющейся.
• Отвести новый кабель от распределительной коробки для монтажа розеток.
• Подвести питание к новой точке питания от выключателя.
• Посадить стаканы на старое место на слой алебастра.

Таким же образом можно подключить свет в комнате, подвести проводку к выключателям.

Конструкция тройных розеток

Евророзетка тройная открытой установки

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

• С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
• С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

Теперь на практике рассмотрим, как сделать монтаж проводки и подключить наружную розетку. Первое, что необходимо сделать — выбрать розетку. Итак, если вы планируете установит ее в сухом помещении, то выбираем наружную с небольшим классом защиты, например, IP 21. Такая обойдется дешевле и в размере будет немного меньше, чем с более высокой защитой.

Какие могут быть ошибки при монтаже розеток

Чтобы понимать, как закрепить выпадающую розетку, надо в первую очередь обратить внимание, болтается она сама по себе или вместе с подрозетником. Это две разные неисправности и устранять их надо каждую своим способом

Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать.

Ошибки могут быть на следующих этапах монтажа:

• В стене высверливается отверстие, которое должно быть чуть больше внешнего диаметра подрозетника – для того, чтобы между ними можно было натолкать замазки или цемента. Бывают случаи, когда подрозетник заходит в стену вплотную и создавалось впечатление, что он там засел намертво. Дальше производился окончательный монтаж, но через некоторое время вся конструкция вылетала из стены, потому что все сцепление держалось на нескольких точках.
• Внутренняя поверхность отверстия покрывается замазкой и в него вставляется подрозетник. Если замазки мало, она уложена не по всей площади соприкосновения или просто приготовлен плохой раствор, то крепление раскрошится.
• Монтаж внутренностей розетки. Эта конструкция держится внутри за счет раздвижных усиков, которые отжимаются болтами. Соответственно, если плохо закручены болты или крепления скользят по внутренней поверхности подрозетника, то вся розетка вскоре начнет болтаться и вывалится наружу.
• Установка наружной, видимой части розетки. Чаще всего этот этап монтажа никак не может повлиять на ее выпадение в будущем, но иногда бывает, что внутренняя часть установлена не заподлицо к стене, а немного глубже. В таком случае, при закручивании крепежных болтов внутренняя часть сдвинется в подрозетнике или сместит его самого.

А вот здесь смотрим как установить розетки в подрозетник:

Когда выпадает внутренняя розетка из стены, основная тому причина видна сразу – выпадающий подрозетник или плохое зацепление крепежных усиков. В обоих случаях есть свои нюансы, которые надо учитывать при устранении неисправности.
