Инструкции для электрических моделей, а также как подключить электрический полотенцесушитель. Устройство и подключение электрического полотенцесушителя

В чем преимущество скрытого подключения

Резюмируя, нужно отметить, что электрический полотенцесушитель со скрытым подключением имеет ряд плюсов, а именно:

• прекрасный интерьер ванной комнаты, который не портится свисающим шнуром и влагозащитной розеткой;
• высокая безопасность от поражения электрическим током, по сравнению с подключением по типу «вилка-розетка»;
• безопасность для детей, поскольку электрический кабель запрятан, а доступным остается только терморегулятор, не несущий никакой опасности.

Полотенцесушитель электрический, скрытое подключение которого выполнено правильно, будет долгие годы надежно и безопасно служить как эффективный, безопасный и экономичный нагревательный прибор.

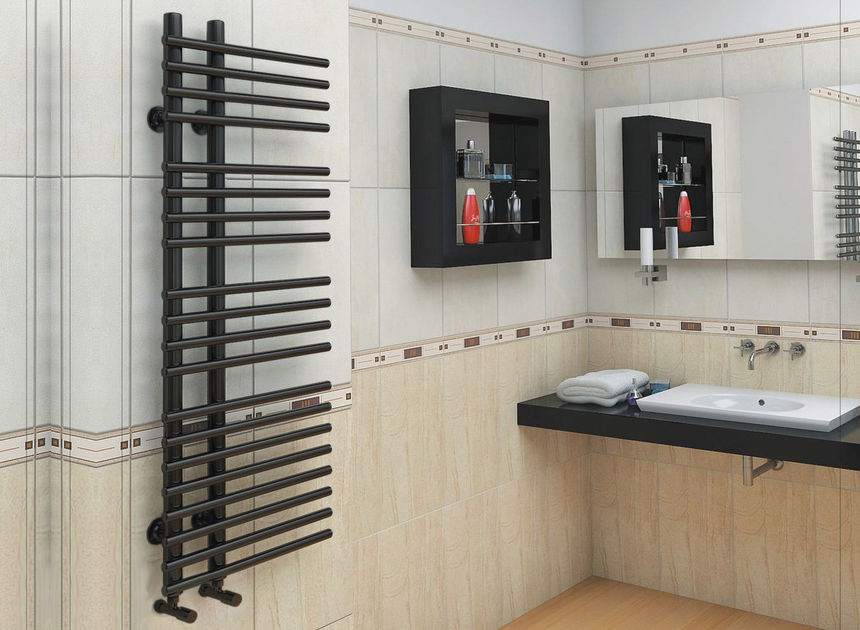

Крепление полотенцесушителя в соответствии с нормами

Существуют нормы монтажа водяных полотенцесушителей:

• Диаметр магистрального трубопровода не должен быть больше диаметра прибора.
• Расстояние от стены до центра трубы должно быть 3,5–5,5 см.
• Полотенцесушитель крепится к стене на кронштейны.
• Соединение с трубой осуществляется с помощью муфт.
• Теплоноситель должен двигаться строго сверху вниз.
• Высота до пола по нормам – 120 см. Минимально допустимая высота – 95 см.
• Расстояние от других предметов – 60 см.

В зависимости от вида полотенцесушителя перед покупкой и монтажом нужно проконсультироваться с сантехником или электриком обслуживающим ваш дом. Они подскажут, каким требованиям должно соответствовать устройство для того, чтобы не нанести вред домовым коммуникациям.

Как сделать скрытое подключение электрического полотенцесушителя

Удобство использования электрического полотенцесушителя неоспоримо.

Однако не всем хочется, чтобы в ванной находился в открытом доступе шнур для подключения устройства к розетке.

В такой ситуации есть возможность провести скрытое подключение полотенцесушителя. Сделать это легко своими руками, предварительно ознакомившись с нюансами процесса монтажа.

Различия полотенцесушителей

Но прежде чем приступать непосредственно к вопросу монтажа, давайте разберем те особенности, которые есть у различных моделей, и какое влияние они окажут на процесс монтажа.

Одним из основных таких параметров является мощность. Знание этого параметра нам необходимо для выбора электроустановочных устройств, таких как: розетка, автомат УЗО, групповой автомат, для определения требуемого сечения провода, а также для определения возможности подключения данного устройства в уже действующую сеть (см. Как выбрать электрический полотенцесушитель).

Следующим важным фактором является тип полотенцесушителя. Это может быть стационарная установка, а может быть устройство, отличающееся от передвижного масленого радиатора только визуально.

Так же сразу стоит определиться с типом подключения. Существуют полотенцесушители электрические со скрытой проводкой и с выведенным для подключения проводом и вилкой. Первые подключаются скрытым способом непосредственно к электрической сети, а вторые подключаются к любой ближайшей розетке.

Определившись с основными параметрами важными для правильного подключения, переходим к подбору материалов и выбору места установки полотенцесушителя. Эти правила едины для всех типов, поэтому мы их объединили в этом разделе.

Теперь можно перейти непосредственно к монтажу. Так как электрические полотенцесушители со скрытой проводкой имеют некоторые особенности монтажа, в отличие от их собратьев с проводом и вилкой, то рассмотрим мы их отдельно (см. Подключение электрических полотенцесушителей).

Из этого видео Вы узнаете о монтаже электрических полотенцесушителей.

Начнем с более простого с точки зрения подключения монтажа полотенцесушитля с выведенной вилкой и розеткой. Такие модели достаточно распространены, но висящие провода, конечно, портят их внешний вид.

Поэтому в большинстве случаев розетку для них стараются установить рядом с полотенцесушителем. Но давайте обо всем по порядку.

Электрический полотенцесушитель со скрытым подключением имеет свои нюансы. Но подключить его к электрической сети зачастую даже проще, чем изделие с вилкой.

Теперь вы знаете, как подключать электрический полотенцесушитель, и можете самостоятельно оценить всю простоту данной операции. Здесь главное все правильно продумать и знать нормы подключения. Сам же процесс не так трудоемок, и вполне может быть выполнен даже без соответствующих навыков.

Устанавливаем полотенцесушитель

• Принцип действия
• Материал
• Форма и размер

Инструкция монтажа на стену

• Инструменты
• Демонтаж
• Разметка
• Установка корпуса
• Скрытая разводка

Подключение через пол

Особенности установки для электрических приборов

Что следует приобрести

Схема отводов для полотенцесушителя.

Чтобы установить универсальный электрический тип полотенцесушителя для помещения ванной, сперва следует запастись новым сантехническим устройством. При этом нужно быть внимательным и не выбирать любой прибор, ведь привычная змейка, присущая многим конструкциям, не будет уместной. Наиболее рационально будет выбрать полотенцесушитель, созданный по типу лесенки и оборудованный четырьмя точками контакта.

Помимо этого, следует приобрести следующие инструменты:

• специальный электрический тэн, оборудованный терморегулятором;
• кран Маевского;
• 1-2 м трубы из полипропилена либо пластика (со всеми необходимыми для полотенцесушителя поворотами и концевиками).

Установка полотенцесушителя водяного типа порядок работ

Водяной тип полотенцесушителя, порядок монтажа которого будет описан ниже, без труда можно установить своими руками.

Схема правильного подключения полотенцесушителя.

Установка любого полотенцесушителя всегда выполняется по заданной схеме:

• Демонтаж старого осушителя для полотенец.
• Установка кранов.
• Монтаж нового осушителя.
• Проверка качества монтажа.

Если все будет выполняться по описанной выше схеме, процедура не займет более нескольких часов. Каждый этап из приведенных выше будет отдельно рассмотрен.

Прежде чем выполнять подключение нового водяного полотенцесушителя, следует обязательно избавиться от старого.

Это делается своими руками таким образом:

• перекрывается подача горячей воды в трубу, к которой присоединяется полотенцесушитель (это можно сделать либо своими руками, либо обратившись в необходимую инстанцию);
• выполняется демонтаж полотенцесушителей с боковым контактом и любых тех, которые не являются частью трубы горячего водоснабжения (при этом просто откручиваются резьбовые соединения);
• в случае, если резьба «прикипела» либо прибор сильно приварен к трубе, его стоит обрезать, используя болгарку.

Важно! В процессе демонтажа полотенцесушителя обрезка производится с расчетом достаточного для нарезания резьбы участка трубы. Демонтированный прибор следует снять с кронштейнов

Затем можно без опасений переходить к установке кранов. В случае срезки старого устройства, на остатках трубы может быть нарезана новая резьба при помощи плашки необходимого диаметра. Если же резьба на трубах остается — ее тоже нужно удалить для повышения качества соединения резьбы.

После приведения в порядок резьбы нужно монтировать арматуру запорного типа, то есть краны.

Это необходимо для того, чтобы:

• отрегулировать интенсивность работы устройства посредством открытия либо закрытия его кранов;
• в случае нужды в ремонте (к примеру, когда полотенцесушитель течет) либо в замене прибора осуществить перекрытие воды и выполнить все нужные для этого действия.

https://youtube.com/watch?v=vC4heReuh7E

Если вы желаете установить перемычку — следует предусмотреть ее монтаж на текущем этапе.

Зависимо от используемого типа полотенцесушителя, следует выбрать фитинги — угловые либо прямые.

Следует сделать уплотнение каждого резьбового соединения при помощи специальной льняной подмотки своими руками. Для конических соединений используется лента ФУМ.

Далее прибор подключается к фитингам, крепления затягиваются (при этом нужно внимательно следить за тем, чтобы не повредить резьбу).

Полотенцесушитель крепится к стене своими руками или при помощи хомутов, или используя специализированные телескопические держатели.

Очень важно верно отмерить дистанцию от стены (облицовки либо штукатурки) до трубной оси устройства. https://www. youtube. com/embed/kUI7G-SW8Mo

https://youtube.com/watch?v=kUI7G-SW8Mo

При внимательном изучении всей информации у пользователя не должно остаться вопросов о том, как правильно монтировать полотенцесушитель. При этом он обязательно справится с установкой своими руками.

Рейтинг производителей электрических полотенцесушителей для ванной

• Zehnder Group — швейцарская компания, один из европейских лидеров по производству радиаторов и аналогичной техники.
• Arbonia — ещё один всемирно известный швейцарский производитель, владеющий брендами Arbonia и Kermi
• Cordivari — один из самых известных итальянских брендов, занимающихся производством полотенцесушителей и радиаторов.
• Grota — немецкая компания, специализирующаяся на производстве изделий из нержавеющей стали.
• «Двин» — отечественные производители, выпускают широкий ассортимент продукции, в том числе разнообразные дизайнерские модели.
• Zorg — чешские производители с отличной репутацией.
• «Терминус» — один из ведущих российских производителей полотенцесушителей и дизайн-радиаторов. На заводе в подмосковной Электростали выпускается около двухсот моделей от эконом до премиум класса.
• «Арго» — известный российский производитель из Новосибирска.
• «Сунержа» — ещё один известная российская компания, специализирующаяся на производстве моделей из нержавеющей стали.

Была ли статья интересна?

Подключаем электрический обогреватель

Установка электросушилки – простейшее решение для квартир или частных домов, где не предусмотрена рециркуляция линии горячего водоснабжения. Полотенцесушитель мощностью до 500 Вт можно ставить при любом выделенном лимите электроэнергии. Монтаж выполняется самостоятельно, благо, класть трубы и врезаться в стояки не придется.

Для подключения обогревателя с вилкой понадобятся дополнительные комплектующие:

• кабель медный трехжильный 2.5 мм² либо другого сечения, указанного в паспорте изделия;
• стандартный подрозетник.

Справка. Нормы ПУЭ однозначно требуют подключать розетки в санузлах через устройство защитного отключения – УЗО. Если линия уже подведена и запитана через дифференциальный автомат с током утечки 30 мА, то ставится обычная розетка. Ее ампераж рассчитывается по закону Ома: мощность сушилки в ваттах делим на 220 вольт.

Схема присоединения сушилки к электросети без монтажа розеткиКак правильно подключить электрический полотенцесушитель в ванной:

• Рисуем на стене трассу от распределительной коробки до точки установки розетки. Важный момент: располагать электрическую коробку в помещении санузла запрещается, только в смежной комнате.
• Прорезаем болгаркой штрабу и гнездо розетки. Прокладываем кабель, монтируем подрозетник.
• Подсоединяем провода к электросети в распределительной коробке. Напоминаем: 3 жила кабеля желтого цвета – это заземление, подключается обязательно.
• Заделываем борозду, устанавливаем розетку. Полотенцесушитель вешаем после укладки плитки.

Если стены санузла уже облицованы кафелем, ведите проводку другим способом – из соседнего помещения. В точке монтажа розетки просверлите перегородку насквозь, в отверстие просуньте кабель, проложенный в стене смежной комнаты.

Некоторые модели обогревателей не оборудованы вилкой и подключаются напрямую к кабелю. Ставить розетку не нужно, а вот УЗО на 30 мА – обязательно. Пошаговая сборка полотенцесушителя со всеми фитингами и установкой ТЭНа показана на видео от :

Среди электрических полотенцесушителей мощностью 500 Вт (максимальная возможная мощность при любых лимитах потребления электроэнергии) самым выгодным является Atlantic NA 500W как по цене приобретения, так и по стоимости эксплуатации.

Производит данную модель французский концерн Atlantic. Дизайн разработан подразделением, расположенным в Италии. Средняя цена топового полотенцесушителя Atlantic NA 500W составляет 15 700 рублей. Российские аналоги, равные по мощностям, стоят в 2-3 раза дороже, а цена европейских начинается от 50 000 рублей.

Atlantic NA 500W шириной 40 см подходит для установки в маленькой ванной комнате и способен быстро обогреть помещение площадью 5 кв. Сверхточный электронный термостат, пять режимов работы обеспечивают существенную экономию электроэнергии, благодаря чему затраты не превысят 200 рублей в месяц.

Подключение через пол

Существуют довольно необычные модели с нижней подводкой, спрятанной в полу. Она выполняет функцию стоек — настоящих либо декоративных. Корпус, наполненный водой, обладает значительной массой, поэтому конструкцию поддерживают стеновые кронштейны.

Особенности подключения через пол

• Существующие врезы придется заделывать и создавать новые.
• Протяженность коммуникаций увеличится в несколько раз, что приведет к остыванию теплоносителя.
• Чтобы поднять столб жидкости, необходимо высокое давление в трубах. В городских квартирах на верхних этажах оно может оказаться недостаточным. Сложности возникнут и при использовании автономных систем в загородных домах.
• Коммуникации прокладываются в стяжке, что возможно только в помещениях с высокими потолками.

Единственным достоинством таких моделей является их внешний вид. Они хорошо дополняют классический и современный интерьер. Нижние стойки придают конструкции внешнюю устойчивость. Кроме того, они нагревают пол. Это повышает уровень комфорта и позволяет поверхности быстро высохнуть.

Процесс установки

• Производятся расчеты и подготавливается схема. Предстоящие действия согласовываются с управляющей компанией.
• Напольное покрытие снимается. В большинстве случаев перекрытие в санузле нуждается в дополнительной гидроизоляции и выравнивании. Можно постелить рубероид и промазать щели мастикой либо герметиком. Применяются выравнивающие смеси, обладающие высокой пластичностью. Гидроизоляция укладывается на выравнивающую стяжку после ее схватывания.
• При отключенном стояке делается врез и прокладывается нижняя подводка. Размер и форму ее элементов необходимо заранее просчитать и подготовить их к работе. Диаметр стальной арматуры — 3/4 дюйма, полипропиленовой — 25 мм.
• Чтобы высокая температура от труб не разрушала верхнюю стяжку и отделку, ее следует поместить в канал с утеплителем — пенополистиролом или минеральной ватой. Перед тем как начать заливать раствор, делают опалубку, формирующую канал. Арматуру прокладывают пористыми материалами со всех сторон. Снизу ее помещают на пластиковые стойки в форме крестовин, чтобы она не сминала волокна.
• Применяются сварные и резьбовые соединения. Желательно установить на корпус кран Маевского, выпускающий наружу воздух, попадающий внутрь и препятствующие течению жидкости.
• К подводке нужно обеспечить доступ, поэтому заделывать е наглухо нельзя. Ее закрывают коробом или съемной панелью, либо устраивают ревизионные люки. Эту часть можно отделать так же, как и всю остальную поверхность.

Выбор прибора

Сушилки можно разделить на три основные группы.

• Водяные — подключающиеся к системе отопления или ГВО.
• Электрические, работающие от сети.
• Комбинированные, сочетающие в себе эти два принципа.

Водяные используются наиболее часто. Их главное преимущество в том, что за теплоноситель платить не нужно. Основной недостаток — сложность монтажа, особенно если планируется перенос радиатора. В последнем случае потребуется согласование с управляющей компанией. При аварии будет заблокирован весь стояк. Еще один минус— возможность протечки при некачественном монтаже или неправильном выборе изделия.

Электрический полотенцесушитель TERMINUS

Электрические приборы безопасны, но они расходуют много энергии. Их можно повесить на любом расстоянии от системы ГВО и отопления. Батарею размещают не только в санузле, но и в других помещениях — гардеробных, кухнях, прихожих. Для питания им понадобится отдельная розетка. В санузле или кухне она должна иметь устройство защитного отключения.

Комбинированные модели обеспечивают бесперебойную работу даже при отключении воды или электричества.

Перед тем как установить полотенцесушитель в ванной самостоятельно, следует выяснить, как это повлияет на напор воды в стояке, а также на напряжение в сети. Эту информацию можно уточнить в управляющей компании.

Материалы

Одним из важнейших свойств изделия является его долговечность. Она зависит от качества материала, а также от того, насколько правильно выполнено подключение.

Виды металлов

• Нержавейка. Труба из нержавейки должна иметь хромированную внутреннюю поверхность, иначе она будет окисляться под воздействием примесей. При реакции они создают налет на стенках. Постепенно накапливаясь, он препятствует потоку жидкости.
• Медь и латунь отличаются хорошей теплоотдачей, но служат не долго. Это мягкий материал, и его легко деформировать при проведении ремонтных работ. Следует учитывать то, к какой системе подключается прибор. Горячая водопроводная вода проходит подготовку, при которой в ее состав вводятся химически активные соединения. Они безопасны для человека, но с некоторыми металлами вступают в реакцию.
• Черная сталь. Используется в основном для частных домов. Она не выдерживает высокого давления и быстро приходит в негодность независимо от того, насколько правильным было подключение. Внутренняя поверхность должна иметь слой антикоррозионной защиты.

Форма и размер

Чем больше площадь излучения, тем прибор эффективнее. Следует учитывать, что, проходя по контуру, теплоноситель постепенно остывает. Если вода в стояке недостаточно горячая, лучше выбрать батарею поменьше или использовать модель, работающую от розетки. Средняя температура жидкости в системе ГВС равна 60 градусам.

Форма может быть самой разной: от М-образных до лесенки.

Проще всего смонтировать модель, у которой расстояние между входным и выходным отверстиями такое же, как и у старого радиатора. В этом случае не придется делать новые отводы.

Если предстоит изменить высоту установки полотенцесушителя от пола, придется отключать систему ГВО до окончания сварочных работ.

Водяной полотенцесушитель TERMINUS

В квартирах давление позволяет использовать конструкции, подключающиеся не сбоку, а снизу. У такого решения больше недостатков, чем достоинств. Его единственная цель — дополнение необычного интерьера. Коммуникации придется тянуть через пол. Их длина вырастет в несколько раз по сравнению с трубами, которые применяются для подсоединения обычных приборов. Когда теплоноситель доберется наконец до контура, его температура упадет на несколько градусов. Еще одна проблема — низкое давление на верхних этажах многоквартирных зданий. Его может просто не хватить, чтобы поднять водяной столб до уровня контура.

Подключение комбинированного полотенцесушителяЭлектрический полотенцесушитель — монтаж и подключение

• Установка радиаторов отопления
• Установка отопительного котла в загородном доме
• Установка терморегулятора на радиаторы отопления
• Электрическое отопление дома

Купить гранитную брусчатку

Выбор места установки

Только на первый взгляд кажется, что установить электрический полотенцесушитель можно где угодно – лишь бы длины провода хватило до розетки. Все те же правила монтажа и эксплуатации говорят о том, что:

• Располагать устройство лучше на стене, противоположной ванне (минимальное расстояние между краем ванны и полотенцесушителем – 60 см);
• Клеммное соединение (размещается в сушителе) должно быть защищено о попадания влаги;
• Расстояние до потолка (подвесного или базового) должно превышать 140-150 мм;
• Желательно установить выше изделия небольшой навес-шторку.

Учитывая небольшой размер наших ванных комнат, выбор места для монтажа довольно таки ограничен.

Установка электрического полотенцесушителя по правилам – на заметку домашнему мастеру

Как подключить электрический полотенцесушитель так, чтобы потом не переживать за безопасность жильцов вашей квартиры и не обходить это устройство стороной? Ответ на этот вопрос прост.

Для этого следует соблюдать нормы ПУЭ, а также элементарные нормы безопасности при монтаже. И дабы у вас не возникло с этим проблем, в нашей статье мы подробно опишем не только сам процесс подключения, но и раскроем все сопутствующие вопросы.
