Схема, показывающая монтаж отопления в частном доме, начиная с котла и переходя через расчеты к монтажной схеме

Требования к водяному отоплению

В основном для частного сектора выбирают водяное отопление. На это есть ряд существенных причин:

• конструкция отличается надежностью. Процесс нагрева максимально прост: вода приобретают нужную температуру, идет в трубы и циркулирует по замкнутому контуру. После отдачи тепла она возвращается;
• установка обойдется недорого. Монтаж других систем потребует больших затрат;
• вода является экологичным теплоносителем. С ее помощью можно равномерно обогреть любое жилище. Показатели других теплоносителей хуже

Разновидности газовых систем отопления

Отопительная система с газовым теплогенератором обычно представляет собой замкнутый контур, в котором циркулирует жидкость. Ее греет работающий на газе котел. Контур состоит из нагревательных приборов. Они могут быть соединены в общую сеть самыми разными способами. От выбора этого способа зависит эффективность обогрева. Кратко охарактеризуем возможные схемы газового отопления в частном доме.

Одно- и двухтрубные системы

Нагревательное оборудование, чаще всего это радиаторы, но могут быть и другие варианты, соединяются между собой посредством труб. Существует пять способов их соединения.

Максимально простая и дешевая в обустройстве конструкция, что считается ее основным плюсом. Батареи соединены последовательно одной трубой, через которую проходит подача подогретой жидкости и обратное движение остывшего теплоносителя. Он поступает в радиатор, проходит его и двигается в следующий. Поэтому рабочая температура в каждом последующем нагревательном приборе снижается. Это главный недостаток, исправить который никак нельзя.

Усовершенствованная однотрубная (или «Ленинградка»)

Отличие от стандартной системы заключается в установке переходников-байпасов на каждую включенную в контур батарею. В результате часть теплоносителя проходит по байпасам и сохраняет при этом тепло. Таким образом, нивелируется основной недостаток стандартной однотрубной схемы. Если дополнить «Ленинградку» терморегуляторами и кранами, можно регулировать подачу тепла в радиаторах. При этом сохраняется дешевизна обустройства, что делает ее очень привлекательной для пользователей.

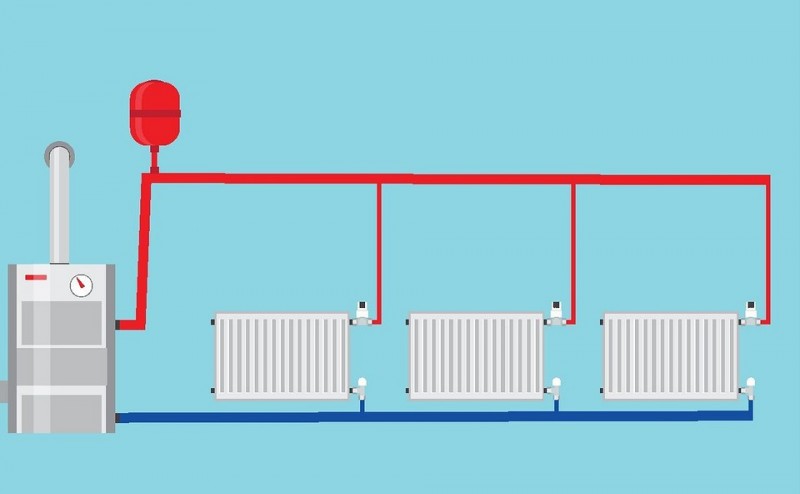

Ее принципиальное отличие — наличие раздельной подачи и отведения теплоносителя от каждого радиатора. Для обустройства такой конструкции требуется большое количество труб, поэтому она намного дороже однотрубной. При этом остывший и подогретый теплоноситель не смешиваются между собой. Все батареи греются примерно одинаково, можно регулировать их температуру. Направление подающего и обратного потока — встречное, поэтому есть опасность, что жидкость двинется по пути наименьшего сопротивления, и круг циркуляции преждевременно замкнется. Для предотвращения этого ставят дополнительные регулировочные элементы.

Схема отопления дома газовым котлом с параллельным направлением движения подачи и обратки. В этом случае невозможно преждевременное замыкание циркуляционного контура. Поток теплоносителя имеет одинаковые характеристики в любой точке. При этом нет необходимости в установке дорогостоящих регулировочных элементов, как в стандартной двухтрубной. Это значимый плюс. Недостатком можно считать ограниченность в применении. Например, для вертикальной разводки петля Тихельмана не используется.

Предполагается наличие двух коллекторов. От одного лучами отходят подающие трубы к каждой из батарей. Ко второму подключены трубы-обратки. Схема обеспечивает подачу теплоносителя заданной температуры ко всем нагревательным приборам. Регулировать уровень их нагрева очень просто. Основной недостаток коллекторной конструкции — большой расход труб, что увеличивает стоимость решения и значительно усложняет монтаж. Важный момент. В отличие от всех описанных выше схем коллекторная может работать только по принудительному принципу.

Закрытые и открытые

Для компенсации расширения жидкости при нагреве обязательно используют расширительный бак. Он может быть закрытым либо открытым. Это определяет свойства системы. Кратко охарактеризуем оба варианта.

Под открытой понимают систему, в которой теплоноситель соприкасается с воздухом. Это происходит через отверстие в расширительном баке. Компенсация объема осуществляется естественным образом, путем изменения уровня наполнения емкости. Поэтому размещают ее в верхней точке контура. Других вариантов быть не может. Это максимально простое и дешевое решение. У него есть недостатки. Прежде всего, жидкость испаряется, ее периодически доливают. Прямой контакт с кислородом провоцирует воздушные пробки и коррозию металлических элементов. Использование антифриза запрещено, разрешена только вода. При размещении расширительной емкости на неотапливаемом чердаке требуется утепление бачка.

В этом случае контур полностью герметичен, жидкость с воздухом не соприкасается. Закрытый расширительный бак оснащен мембраной, принцип работы которой основан на сжатии воздуха внутри емкости. Поэтому бак может быть установлен в любой точке системы. Большинство современных котлов уже оборудовано встроенным расширителем. Емкость герметична, поэтому доливать ее не нужно. Можно использовать любой антифриз, даже токсичный.

Тип циркуляции

Чтобы отопительная система нормально работала, жидкость внутри нее должна циркулировать с постоянной скоростью. Это может происходить естественным путем или при помощи дополнительного оборудования. Разберем оба варианта.

Предполагает, что теплоноситель движется внутри сети-контура вследствие разности плотности нагретой и остывшей жидкости. Под влиянием гравитации он перемещается с определенной скоростью. Изменить ее можно за счет увеличения/уменьшения диаметра труб, укладки их под определенным наклоном, т. Основные плюсы — дешевизна и энергонезависимость. Нет подключенного к сети оборудования, поэтому даже при отключении электроэнергии отопление будет функционировать. Не работает в случае с теплыми полами.

В схему системы газового отопления частного дома встраивают циркуляционный насос. Он заставляет жидкость двигаться внутри контура. В этом случае можно выбирать трубы меньшего диаметра, что значительно дешевле. Насос создает нужный напор, с его помощью комнаты прогреваются быстро и эффективно. С принудительной циркуляцией работают любое греющее оборудование, включая теплые полы. Значимый минус — энергозависимость. Насос нуждается в подаче питания, без него отключается.

Вертикальная и горизонтальная разводка системы отопления в частном доме

Подведение теплоносителя к батареям осуществляют разными способами. По положению труб-стояков различают горизонтальную и вертикальную разводку. В первом случае жидкость подается горизонтально расположенными трубопроводами. Этот вариант хорош для одноэтажных строений. Если этажей несколько, разводку выполняют отдельно для каждого. Основное преимущество схемы — возможность контроля и регулировки отопления каждого этажа. Это универсальный вариант, подходит для любого типа планировки.

Вертикальная разводка предполагает использование вертикальных стояков. Различают верхнюю и нижнюю подачу теплоносителя. Первый вариант позволяет максимально эффективно использовать разницу давления между нагретыми и холодными участками контура. Его обычно используют при обустройстве конструкции с гравитационной циркуляцией. В многоэтажных постройках вертикальную разводку используют, если расположение радиаторов на разных этажах точно совпадает.

Выбор диаметра труб

Еще один важный вопрос, который нужно решить заранее – как провести отопление и какими трубами. Подбирать диаметры труб нужно в зависимости от того, какая теплоотдача планируется на определенном участке отопительного контура. Например, на разводке эта величина соответствует мощности котла, подводки к радиаторам должны передавать достаточно теплоносителя для нагрева самих радиаторов, а пропускная способность стояков должна обеспечивать нормальную теплоотдачу всех подключенных к ним отопительных приборов.

В принципе, если есть возможность увеличить скорость циркуляции теплоносителя (за счет повышения мощности насоса), диаметр труб можно уменьшить. Но в этом моменте важно не переусердствовать – ускорение теплоносителя ведет за собой увеличение шума в системе. Стандартное значение скорости составляет около 0,4-0,6 м/с.

При использовании гравитационной отопительной системы диаметр труб разводки нужно увеличивать хотя бы на один шаг. Все дело в очень слабом напоре, свойственном системам с естественной циркуляцией теплоносителя. Слишком широкие трубы снизят гидравлическое сопротивление контура, иногда вплоть до полной потери работоспособности системы. Знание подобных моментов – это уже большая часть ответов на вопросы о том, как сделать эффективное отопление в частном доме.

Считаем финансы

Затраты. При строительстве дома я потратил около 300 тысяч рублей на оборудование для отопления и еще около 150 тысяч отдал за работу.

После завершения строительства дома на дополнительное утепление я потратил 187 300 Р:

• 170 000  — герметизация стен дома с внешней стороны, доп. материалы и работы;
• 12 000  — термостаты на все радиаторы;
• 5300  — тепловизор.

Экономия. Последняя зима была теплой и пасмурной, но это скорее увеличило мои траты, а не уменьшило — об этом я уже рассказал. За четыре самых холодных месяца без утепления я оплатил счетов за электричество на 60 тысяч рублей, с утеплением за те же четыре месяца следующего года — около 35 тысяч, то есть чуть меньше 9 тысяч в месяц.

Если чисто экономически подходить к расчету, затраты окупятся через 5—6 лет. Но первой зимой температура внутри не всегда была комфортной, поэтому дом до и после утепления сравнивать неправильно, а домашнее тепло и уют деньгами измерить сложно.

За год на электричество буду тратить примерно 70—80 тысяч, но это с учетом горячей воды, которая сейчас тоже нагревается электричеством. В статье про выбор котла отопления я примерно оценил стоимость обогрева условной однокомнатной квартиры разными способами. Мой дом больше по площади в 4 раза, а по объему из-за высоты потолков и второго этажа — почти в 6 раз. Отапливать четыре квартиры центральным отоплением по нормативам дороже.

По моим подсчетам после подключения газа общая стоимость эксплуатации загородного дома, включая стоимость обслуживания оборудования, приблизится к стоимости ЖКУ небольшой квартиры. Об этом постараюсь подробно рассказать в отдельной статье.

Как сделать отопление в частном доме

• Выберите способ отопления исходя из доступных источников энергии.
• Рассчитайте мощность и выберите котел для системы отопления.
• Если еще строите дом, максимально утеплите его.
• При необходимости проведите обследование тепловизором.
• Установите термостаты и не забывайте менять режим окон.
• Если не уверены в своих силах, доверьтесь профессионалам.

Как провести расчет мощности системы отопления в частном доме

Перед тем, как организовать отопление частного дома, нужно рассчитать мощность отопительного оборудования. Упрощенная методика, используемая для регионов с нормальным климатом без существенных температурных перепадов и морозов, выглядит очень просто – принимается, что для отопления 1 кв. площади помещения требуется 100 Вт тепловой мощности.

Чтобы получить более точное значение, стоит воспользоваться формулой вида:

• Q = V * Dt * k / 860, где
• Q – требуемая мощность,
• V – объем помещения,
• Dt – разница температур на улице и в доме,
• k – коэффициент утепления здания.

Некоторые значения коэффициента утепления:

Точный расчет мощности отопительного оборудования с учетом всех нюансов и небольшим запасом позволит приобрести оптимальное устройство для конкретной ситуации. Грамотный выбор источника тепла – это очень важный момент, непосредственно влияющий на то, как правильно сделать систему отопления.

Выбор типа разводки

Отопление газом допускает любой тип разводки. Выбирают схему исходя из площади дома, этажности, удобства и возможностей, в том числе и финансовых.

Разводка наряду с площадью определяет мощность котла и необходимость в том или ином электрическом оборудовании.

Тип разводки

Выделяют 3 варианта: однотрубная, двухтрубная и лучевая.

• Однотрубная схема самая простая. Одна труба последовательно подводится к каждому радиатору на своем «пути» и возвращается к котлу. Здесь теплоноситель нагревается и цикл повторяется. Подходит для небольших зданий и технических построек.
• Двухтрубная – одна труба идет от батареи к батарее и несет горячую воду. Вторая труба в обратном направлении отводит от радиаторов остывший теплоноситель. Такая схема обеспечивает более равномерный нагрев всего контура и может обслуживать большую площадь. Использование кранов облегчает регулировку. Система применяется для обогрева жилых домов и дач.
• Лучевая – здесь нагретый теплоноситель сначала попадает в коллектор, а отсюда по индивидуальной трубе к каждому радиатору подает горячую воду. Такая схема позволяет не просто равномерно нагревать очень большую площадь, но и в произвольном порядке отапливать отдельные помещения, нагревать до разной температуры. Монтаж очень дорог, так как требует укладки большого количества труб и очень точной настройки.

Циркуляция воды

В простых системах можно добиться того, чтобы вода шла самотеком от одной батарее к другой. В этом случае трубы укладывает под некоторым углом, а в верхней точке системы размещают расширительный бак. Последний компенсирует разницу в давлении. Схема требует точных расчетов. Для «теплого пола» не годится.

Принудительная – перемещение теплоносителя обеспечивает электронасос. Это дороже, но зато решает все проблемы с большим количеством труб и сложной конфигурацией трубопровода.

Этот вид разводки связан с расположением подающих труб.

Горизонтальная – подающая и отводящая трубы расположены горизонтально. В одноэтажных зданиях ставят именно этот вариант, так как он очень прост и позволяет обходиться без насоса.

Вертикальная – отопительные радиаторы делят на своего рода секции, например, вдоль одной стены. К секции подводится вертикальная труба, по ней подается горячая вода. Отводится тоже через вертикальный сток. Такая схема выполняется в многоквартирных и многоэтажных зданиях.

Вертикальная разводка бывает только принудительной. Здесь обязательно нужен циркуляционный насос для перекачки воды.

Порядок установки системы отопления газом в загородном строении

Алгоритм действий выглядит так:

• сначала составляется и утверждается проект, подписывается контракт с бригадой монтажников;
• приобретается специальное оборудование (выбрать модель можно по своему усмотрению);
• ставится газгольдер, или осуществляется врезка, подключение к линии;
• ставится и подключается котел;
• выполняется первый запуск. Проводятся необходимые проверки.

Видео

О том, как осуществляется установка котельной с двухконтурным котлом, рассказано в видео.

Вертикальная схема с нижней разводкой

Двухтрубная разводка отопления в частном доме своими руками монтируется по следующей схеме:

• На уровне пола первого этажа или подвального помещения монтируют трубы. При этом начинаться трубопровод должен у котла отопления.
• Далее устанавливают вертикальные трубы, по которым будет подаваться теплая вода к приборам отопления.
• От каждого радиатора делают отводную трубу для выхода теплоносителя.

При устройстве системы отопления в частном доме двухтрубного типа с нижней разводкой следует учитывать необходимость регулярного выхода воздуха из системы. Для этой цели требуется монтаж дополнительных узлов, включая воздушную трубу, расширительный бак и краны Маевского на каждом приборе отопления, расположенном на верхних этажах дома.

Стоимость подключения электрического котла отопления

Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб. , в Санкт-Петербурге – 3 900-8 000 руб. , а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.

Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня.

Выбор отопительной схемы загородного дома

По мнению нашего эксперта Владимира Сухорукова, рейтинг систем замкнутого типа выглядит следующим образом:

• Тупиковая двухтрубная.
• Коллекторная.
• Двухтрубная попутная.
• Однотрубная.

Отсюда совет: вы не ошибетесь, если для дома площадью до 200 м² выберете первый вариант – тупиковую схему, она подойдет в любом случае. Лучевая разводка уступает ей по двум показателям – цена и возможность монтажа в помещениях с готовой отделкой.

https://youtube.com/watch?v=DKBAByC2O34%3Ffeature%3Doembed

Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:

• Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
• Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).
• В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
• Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
• Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.

Для справки. Латинские буквы DN согласно европейским стандартам обозначают внутренний диаметр условного прохода трубы.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

• количеству трубных контуров магистрального трубопровода,
• типу компенсационного устройства,
• типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

https://youtube.com/watch?v=klXwhmU-3rc%3Ffeature%3Doembed

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Обратите внимание! Чтобы сохранить набранную теплоносителем инерцию, магистральный трубопровод прокладывают с уклоном в 1-3%, рабочая среда под действием силы тяжести беспрепятственно движется сверху вниз.

Принудительную циркуляцию создают специальные циркуляционные насосы, устанавливаемые на обратную трубу. Такая система обеспечивает движение теплоносителя по контуру любой протяженности и сложности, но полностью зависит от наличия электроэнергии и при отключении электроснабжения прекращает работать.

https://youtube.com/watch?v=UpRvDIkUiCo%3Ffeature%3Doembed

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Обратите внимание! В тепловой сети открытого типа рабочая среда контактирует с окружающим воздухом, поэтому компенсационный бак устанавливают только на водяных отопительных системах.

В закрытой системе расширительная емкость герметична и имеет два автономных отсека, разделенных мембраной. Принцип работы тот же, но теплоноситель, попадая в первый отсек, не контактирует с окружающей средой, а взаимодействует с клапаном. При избыточном давлении рабочая среда давит на мембрану, сжимая воздух во втором отсеке, когда давление нормализуется, воздух во втором отсеке разреживается и выдавливает теплоноситель обратно в трубопровод.

Однотрубная

Эта схема разводки отопления в частном доме считается недорогой и простой в реализации. Она имеет кольцеобразную форму, где все отопительные приборы соединены последовательно. Теплоноситель здесь циркулирует с одного радиатора в другой, возвращаясь на конечной стадии обратно в котел. Для такой схемы характерен хороший уровень экономичности, а также простота в проектировке и монтаже.

При этом все эти достоинства практически нивелируются одним существенным недостатком: именно из-за него многие пользователи решают отказаться от однотрубной схемы в пользу более дорогой и сложной двухтрубной. Дело в том, что теплоноситель по ходу движения постепенно остывает. В итоге последние радиаторы будут едва теплыми, в то время как первые от котла – очень горячими.

Из-за этой неравномерности в распределения тепла во многих случаях приходится отказываться от простой и дешевой однотрубной системы. Одним из вариантов выхода из подобной ситуации является увеличение числа секций на последней батарее, однако подобный конструкционный ход не всегда приносит желаемый результат. Как показывает практика, однотрубная разводка отопления в частном доме может применяться в ситуациях, когда число последовательно размещенных радиаторов не превышает трех. Также существует вариант с использованием в системе циркуляционного насоса, увеличивающего скорость движения теплоносителя. Это даст возможность нагретой жидкости быстрее доходить до последней батареи, не успев сильно остыть по дороге.

При этом возникает ряд неудобств:

• Насосное оборудование довольно дорогое, так что стоимость системы в общем возрастает.
• Увеличиваются затраты на электрическую энергию, которую потребляет насос.
• В случае перебоев в сети падает давление в системе, и обогрев прекращается.

Однотрубные системы есть смысл применять в небольших домах на 1-2 комнаты, оснащенных несколькими батареями. Несмотря на свои достоинства, подобные схемы, как сделать разводку отопления в частном доме, не способны обеспечить достаточную эффективность в загородных коттеджах, где применяется более трех радиаторов.

Какую систему отопления дома выбрать

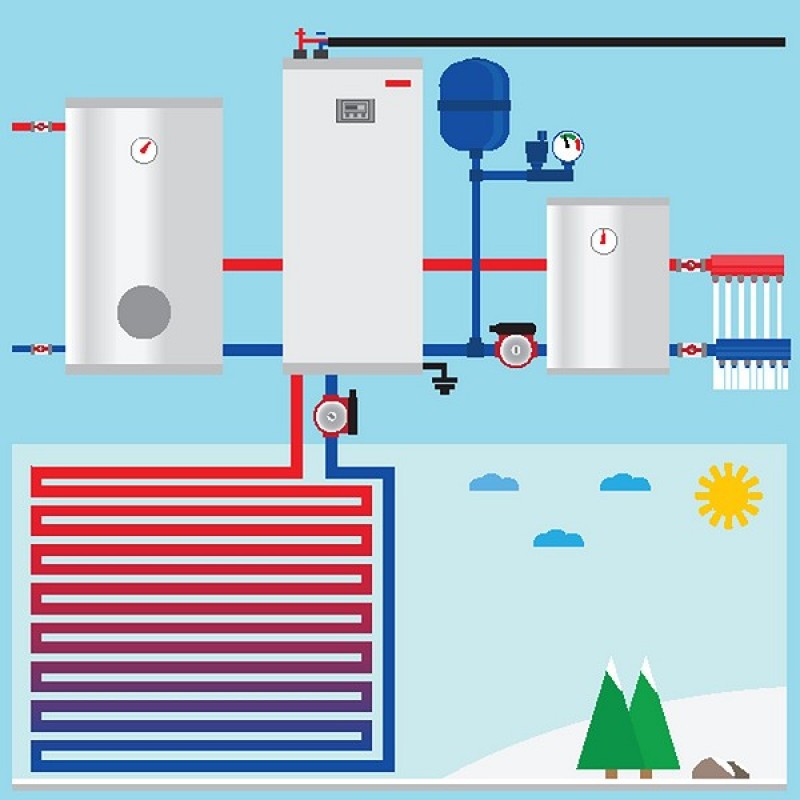

Разновидностей систем отопления существует несколько. Они различаются разводкой труб, способами подключения радиаторов и тем, как движется в них теплоноситель. Грамотно выбрать наиболее эффективный вариант возможно только при наличии познаний в теплотехнике. Надо производить сложные расчеты и готовить проект. Для небольшого по площади коттеджа вполне подойдет простейшая однотрубная схема. В остальных случаях проектирование лучше перепоручить профессионалу. А вот монтажные работы выполнить вполне можно и самостоятельно.

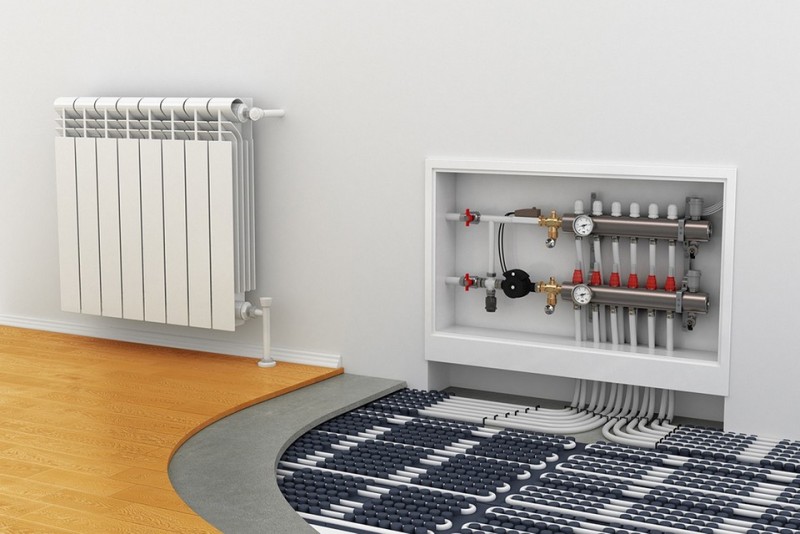

Трубы для подключения радиаторов и теплых полов

Домовладельцам без монтажного опыта посоветуем следующие варианты:

• Если хотите сэкономить на материалах, берите армированные полипропиленовые трубы (PP-R) с фитингами. Вдобавок купите недорогой китайский паяльник – на сборку 1 системы его точно хватит.
• Без специального инструмента можно смонтировать отопительную разводку из металлопластиковых труб на компрессионных фитингах, затягивающихся рожковыми гаечными ключами. Недостаток – приличная стоимость деталей.
• Лучшее решение – собирать систему из сшитого полиэтилена или металлопластика на прессовых фитингах. Специальные клещи придется взять напрокат.

Строение полипропиленовой трубы — для предотвращения теплового удлинения между слоями пластика заложена алюминиевая армировка

Важное замечание. Полипропилен не годится для монтажа теплых полов из-за толстых стенок и стыков, попадающих внутрь стяжки. Используйте металлопластик либо полиэтилен PE-X, PE-RT.

Трубопроводы из полипропилена свариваются согласно технологии, главное, — четко выдержать время нагрева. Категорически не рекомендуется муровать стыки PP-R в полах и стенах — во избежание последствий протечки.

Использовать медные, нержавеющие либо оцинкованные трубы новичкам не стоит. Качественный монтаж потребует определенных навыков – сварки, правильной резки, опрессовки. Металл надежен, но проигрывает пластику по цене.

Слева на фото трубы из металлопластика, справа — сшитый полиэтилен

Выбор контура

Для домашнего отопления можно организовать несколько водных контуров, обогревающих различные помещения. Эти контуры могут значительно различаться между собой по виду разводки.

Принудительная и естественная схема

Обогрев воды может происходить в нескольких отопительных устройствах, которые расположены в доме. Это могут быть камины, печи, котельное оборудование. Давление теплоносителя в трубах можно обеспечить либо при помощи циркуляционных насосов, либо установкой особой геометрии системы, которая позволяет организовать естественную циркуляцию воды по трубопроводу.

Также источником теплоносителя может являться централизованная отопительная магистраль для нескольких зданий. При слабом напоре можно подключить циркуляционный насос, чтобы увеличить давление и повысить скорость передвижения жидкости по трубопроводу.

Во время выбора разводки отопления от газового котла с естественной циркуляцией либо небольшого сечения трубопровода при централизованной отопительной магистрали нужно внимательно относиться к возможности применения физических законов, которые дают возможность начинать и сохранять передвижение теплоносителя.

Коллектор разгона считается обязательным устройством в этой схеме разводки отопления частного дома. Он представляет собой вертикальную трубу, по которой теплоноситель поднимается кверху, а после распределяется по радиаторам и, охладившись, спускается вниз. Из-за различной плотности появляется гидростатический перепад в напоре горячей и холодной воды, что и передвигает теплоноситель по трубам.

При слабой подаче теплоносителя подключается циркуляционный насос

Горизонтальная и вертикальная подача

Подключение теплоносителя к батареям можно производить разными способами. Схемы разводки систем отопления делятся на горизонтальные и вертикальные с учетом положения стояка.

Вертикальные схемы с верхней подачей воды максимально могут использовать разницу в давлении между горячими и охлажденными контурными сегментами, потому их почти все время применяют во время установки естественной циркуляции, а также при слабом напоре. Помимо этого, такая разводка работоспособна во время аварийного выключения насоса.

Схемы разводки систем отопления бывают горизонтальные и вертикальные

Нижнюю подачу воды при этом почти не устанавливают. Однако при наличии хорошего напора ее применение вполне целесообразно, поскольку у этой схемы есть два основных преимущества:

• нет необходимости проводить трубопровод по чердачному помещению;
• меньше общая длина трубопровода.

Для одноэтажных зданий устанавливают горизонтальную систему. Если здание имеет больше двух этажей, то ее зачастую применяют в случае, если вертикальная система нежелательна. Горизонтальные трубы можно гармонично вписать в интерьер или спрятать в нишах.

Указания по установке котла

Строгие требования выдвигаются только к монтажу газоиспользующих нагревателей. Но мы рекомендуем придерживаться этих правил при установке любых теплогенераторов:

• Оборудование мощностью до 60 кВт допускается располагать в кухне с потолками 2.5 м (минимум). Более мощные агрегаты выносятся в техническое помещение – внутреннее, пристроенное либо отдельно стоящее.
• Требование к вентиляции топочной – трехкратный воздухообмен, то есть, количество приточного и вытяжного воздуха равно трем объемам помещения за 1 час. Кухонное окно снабжается форточкой.
• При размещении напольного котла соблюдайте минимальные технологические проходы – спереди 1.25 м, сбоку – 60 см, сзади – 250 мм от ближайшей строительной конструкции, как показано на фото.
• Отступы от настенного теплогенератора до стен либо шкафов – 20 см сбоку, 45 см сверху, 300 мм снизу. Перед подвешиванием на деревянную стену прокладывается защитный лист кровельной стали.
• Высота дымохода – 5 м, считается от колосников или газовой горелки, не от земли. Оголовок трубы не должен попадать в зону ветрового подпора крыши.
• Максимальное число поворотов дымоотвода – 3, расстояние от трубы до горючих конструкций – 0.5 м.

Уточнение. Двустенные дымоходы типа «сэндвич» допускается размещать на отдалении 38 см от деревянных стен и потолков.

Обвязка теплогенератора зависит от потребляемого горючего. Котлы с высоким КПД – газовые, дизельные – присоединяются к системе напрямую, через отсекающие краны. Напольные версии дополнительно оснащаются внешним расширительным баком и насосом.

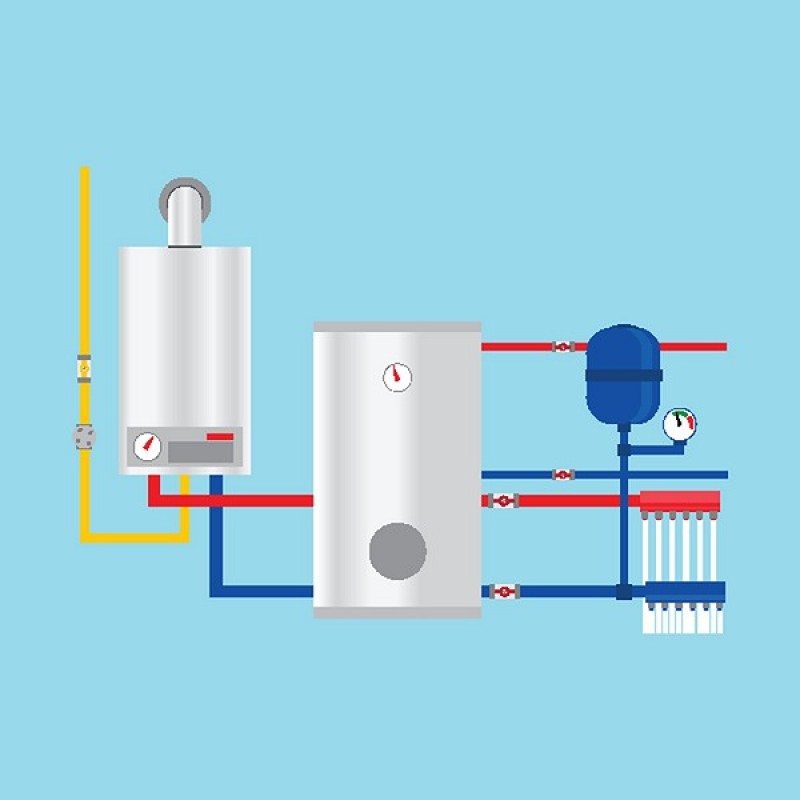

Типовая схема обвязки двухконтурного настенного теплогенератора

Твердотопливные агрегаты нужно защищать от холодной обратки и выпадения конденсата, соответственно, предусматривается малый котловой контур со смесительным трехходовым клапаном. Обратите внимание: насос всегда ставится внутри контура, на подающей или обратной линии – без разницы. Подробно схемы обвязки показаны в инструкции по подключению ТТ-котлов.

Важно! В закрытой системе, работающей под давлением, всегда присутствует группа безопасности – манометр, автоматический воздухоотводчик и предохранительный клапан. Точка монтажа – труба подачи на выходе из котла. Чтобы грязь и песок не попадали внутрь теплообменника, на обратке перед отопителем ставится фильтр — грязевик.

https://youtube.com/watch?v=cIN49EFJbHU%3Ffeature%3Doembed

Зонирование

Благодаря продуманному распределению тепловой энергии можно добиться не только создания комфортной атмосферы в доме, но и существенно сэкономить средства.

Перечень рекомендуемых температур для разных помещений:

• Средний уровень комфортной температуры: + 20-24 градусов.
• Температурный уровень в спальне желательно немного повысить до + 22-25 градусов.
• Ванная, санузел, гостиная и прочие помещения, где жильцы квартиры бывают чаще всего, должны обогреваться в пределах от + 21 до + 24 градусов.
• В столовой, кухне и рабочем кабинете температуру уменьшают до +18-22 градусов.
• Прихожая, гараж и проходные помещения должны обогреваться в пределах + 12 градусов.

Определение мощности котла

Расчет мощности проводят методом суммирования мощности всех батарей и прочих питающихся от котла элементов, с последующим умножением полученной цифры на 1,4 (коэффициент теплопотерь через вентиляцию). Конечный результат делится на коэффициент использования мощности и на КПД котла. Имея на руках нужную мощность, подбирают соответствующее оборудование. При этом рекомендуется покупать прибор с несколько большими параметрами, на случай сильных морозов. Это даст возможность комфортно себя чувствовать в самые суровые зимы.
