Помещение для котельной и его размеры
В первую очередь следует учесть, что помещение должно быть отдельным от жилых комнат. Решить эту задачу можно несколькими путями, обустроив котельную:
- в специально предусмотренной для этого комнате;
- в пристроенном к дому помещении;
- в мобильном модуле, установленном возле дома;
- на чердаке, если только это не мансарда.
Кроме того, к жилым помещениям не относится кухня, отделенная от других комнат перегородками и закрывающейся дверью. Если этот вариант предпочтительнее, то приобретается котел настенного (навесного) типа, а все остальное обустраивается так, чтобы результат не противоречил описанным требованиям.
Минимальная площадь отдельного помещения под котельную в деревянном доме должна быть 6 м2. Таким требования соответствует комната с размерами, например, 3×2 м или 2,4×2,5 м. Соответственно, такой же минимальной площадью должна обладать и кухня, если отопительный котел планируется устанавливать в ней.
Подбор и монтаж оборудования
Прежде, чем начнется монтаж котельной, необходимо подобрать для нее комплект оборудования. Главную установку – котел, выбирают в зависимости от суммарного объема отапливаемых помещений и климатической зоны, в которой находится дом.
Рассчитать потребную мощность газового котла для небольшого здания (до 200 м2), в котором потолки не выше 3 метров, стены хорошо утеплены, а на окнах и дверях стоит герметичная столярка, не очень сложно.
Для этого общий метраж отапливаемых помещений нужно умножить на удельную мощность котла, которая приходится на каждые 10м2 площади. Этот показатель был экспериментальным путем выведен для разных климатических районов России и выглядит следующим образом:
- Южные регионы — 0,7-0,9 кВт;
- Средняя полоса — 1,0-1,2 кВт;
- Подмосковный регион — 1,2-1,5 кВт;
- Северные районы — 1,5-2,0 кВт.
Для дома, площадь жилых помещений в котором составляет 200 м2 (Подмосковье) потребуется газовый котел мощностью 200х1,2/10 = 24 кВт.
Данная формула позволяет определить тепловую мощность котла, используемого только для отопления. Если вы собираетесь ставить двухконтурную отопительную установку, которая будет греть воду для бытовых нужд, то полученную цифру нужно увеличить на 25% — 24х1,25=36 кВт.

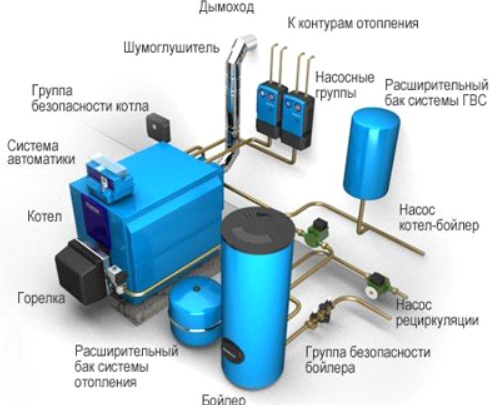

Набор оборудования автономной котельной частного дома
«Голый» котел не будет работать без вспомогательного оборудования, которое подбирают проектанты или специалисты, выполняющие монтаж. Зная исходную мощность отопительного агрегата, они рассчитают все остальные параметры (производительность рециркуляционного насоса, емкость расширительного бака и бойлера).
Монтажники расставят вспомогательные агрегаты котельной в соответствии с проектом, подключат котел к дымоходу, установят систему автоматизации и выполнят пусконаладочные работы.
Видео по теме:
Рекомендуем почитать
Стремительное развитие технологий второго тысячелетия проникает во все уголки жизни, это касается квартир, и домов. Модернизации поддаются и системные отопления. В данной статье будет рассмотрено возможные схемы котельной в частном доме. Важным атрибутом при строительстве загородного дома, котельная система, планируемая схема отопления, вид отопления.
Современный котельная для загородного дома помогают его обогреть очень экономно, с использование экологический чистых и неисчерпанных истоков энергии. Но недостаток в том, что монтаж котельной в частном доме обойдется достаточно дорого.
Схема 1 Однотрубная система
Выбирая вид котельного оборудования, важно учитывать площадь загородной постройки, выбрать все составляющие системы:
- Котел отопления газовый или твердотопливный.
- Материал труб: сталь, металлопластик, медь, полиэтилен, полипропилен.
- Вид радиатора: стальной, алюминиевый, чугунный или биметаллический.
- Система отопления: одноконтурная или двухконтурная.
Схема 2 Двухтрубная система
Строительные нормы
Любое топливо пожароопасно. Газ еще и взрывоопасен. Котлы напольные некомпактны, занимают много места (как выбрать котел для отопления для частного дома). Половина моделей отопительного оборудования оснащена открытыми топками: неизбежно проникновение в окружающее пространство дыма, угара, газа в случае утечки.
Поэтому для установки котла требуется отдельная комната. Здесь можно разместить элементы системы оптимальным образом, чтобы обеспечить легкий доступ к ним, исключить случайное механическое воздействие.
У электрокотлов вышеописанные свойства отсутствуют, котельная не обязательна. Но электрический котел тоже можно убрать в отдельную комнату, из эстетических соображений (что такое водонагревательные котлы электрические).
Варианты устройства котельной в частном доме:
- в подвальном помещении, на цокольном этаже;
- в нежилой комнате коттеджа;
- на чердаке или на плоской кровле;
- в пристройке;
- в отдельно стоящем техническом сооружении (в сарае, хозблоке, гараже и др.);
- в собственном передвижном модуле.
Рассмотрим основные требования к котельной в частном доме для газа (их несколько больше, чем для агрегатов на другом топливе). Нормативы для размеров котельной в частном доме зависят от мощности котла (общие требования к помещению для установки газового котла в частном доме).
Если она более 60 киловатт, объем комнаты должен быть не меньше 15 кубометров; в пределах 60 – 13,5; до 30 (настенная модель) – 7,5 (это минимальная площадь котельной в частном доме).
В последнем случае котел можно установить в кухне, при соблюдении требований:
- стена для установки – капитальная, выполнена из огнеупорных материалов. Деревянную стену нужно предварительно оштукатурить. Другой вариант облицовки – плитка в котельной в частном доме;
- потолок не ниже 2,5 метров;
- обязательно устройство дополнительной вентиляционной системы. Над полом оборудуют отверстие для приточной вентиляции и забирают его решеткой. Для проветривания должна быть форточка или фрамуга;
- хорошая естественная освещенность. Площадь окна в котельной частного дома – из расчета 30 кв. сантиметров остекления на кубометр помещения;
- ширина двери – от 0,8 метра.
Требований к топочной в частном доме, если она обустраивается отдельно, несколько больше. Стены, отделяющие ее от жилых комнат, должны иметь огнеупорность не меньше 45 минут. Воздухообмен – не реже трех раз за час. Дверь в котельную частного дома должна открываться наружу (на улицу).
Может быть вторая дверь, ведущая внутрь дома – обязательно несгораемая. Размер бойлерной в частном доме при мощности свыше 60 определяется как 15 кубометров плюс 0,2 на каждый киловатт (инструкция МДС 41–2. 2000). Не разрешается установка в подвалах котлов на сжиженном газе.
На случай, когда оборудуется котельная в гараже частного дома или в отдельно стоящем миниблоке, СНиП (редакция 2008 года) предусматривает несколько дополнительных требований. Постройка должна располагаться на отдельном , не соприкасающемся с основным.
Под котел (в зависимости от массы) может потребоваться собственный фундамент (или бетонная подушка не выше 20 сантиметров над полом). Стены и крыша – из огнестойких материалов. Бетонный раствор (для фундамента, стен и др. ) – с песком в составе.
Собственная канализационная ветка для слива теплоносителя. Если котельную оборудуют в пристройке, она должна примыкать к глухой стене дома не менее чем в метре от оконных проемов и дверей.
Нормы проектирования котельной в частном доме предусматривают обеспечение свободного доступа к рабочим узлам на случай ремонта и для обслуживания.
Просвет между котлом и стеной должен быть не меньше 70 см, от лицевой панели до стены – минимум метр. Для моделей с боковым или задним обслуживанием проход должен быть полтора метра.
Если просвет для обслуживания не требуется, котел устанавливают минимум в 10 сантиметрах от стены. На стену помещают негорючий экран (кровельная сталь, асбест 3 мм). Обязательна установка экрана между стеной и настенной моделью. Размеры – 10 см запаса с трех сторон, 70 сверху.
Схема устройства котельной в частном доме.
Требования к вентиляции котельной
Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:
- вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
- необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м3, то за час в нее должно поступить 45 м3 воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
- для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
- если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см2 площади вентиляционного отверстия;
- при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см2 отверстия;
- принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.
Требования к двери котельной
Во всех пристроенных топочных обязательно должна присутствовать дверь, ведущая на улицу. Если отопительное оборудование располагается во внутренних помещениях, делать из них выход наружу не обязательно.
Однако это требование касается только котельных для газа в частном доме. Если топочная работает на другом топливе, к примеру, на пеллетах, вне зависимости от ее расположения из помещения должен быть выход.
Во внутренних газовых котельных дверь может вести не наружу, а в другие комнаты дома, например, в коридор или на лестницу. Главное, чтобы от нее до выхода из дома было расстояние не больше 12 метров.
- должна открываться наружу;
- ширина на 0,2 м больше размеров отопительного оборудования;
- должна соответствовать 3 типу пожарной безопасности с EI15 (норма для стальных дверей с негорючим заполнением из базальтового волокна).
Допускается наличие нескольких дверей, ведущих в коридор/на веранду/улицу. Главное, чтобы каждая из них соответствовала указанным нормам.
Вентиляционная система котельного помещения
Чтобы отопительный прибор функционировал максимально эффективно (а принцип его работы, еще раз напоминаем, основывается на сгорании газа и следующего за этим выделения тепла), нужно, чтобы в помещение постоянно поступал свежий воздух, крайне необходимый для удаления продуктов сжигания топлива. В большинстве случаев для того, чтобы воздухообмен в котельной достиг необходимого уровня, достаточно обычной естественной вентиляции. Ветхие двери и оконные коробки, а также ряд других мест, где по той или иной причине имеются щели, обеспечивает вполне достаточный объем свежего воздуха. Но если всего этого не хватает, так как помещение герметизировано, то желательно присмотреться к возможности оборудования дополнительной вентиляционной системы. А если этого не сделать, то продукты горения так и будут оставаться внутри комнаты, оставляя после себя следы в виде сажи и копоти на всех поверхностях. Более того, непривлекательная внешность топочной – это лишь наименьшая проблема, которая постигнет вас при отсутствии должной вентиляции.
Вентиляция естественного характера
Если мощность отопительного прибора не будет превышать 30 киловатт, то для монтажа естественной вентиляции необходимо попросту просверлить в стенах дыры 10-15 сантиметров и установить в него пластиковую трубу соответствующего размера – так мы сделаем своего рода канал-воздуховод. Остается лишь самая малость: защитить этот канал от проникновения насекомых и попадания мусора в него. Для этого мы можем использовать обычную сетку, изготовленную из железа либо пластика. Кроме того, внутреннюю часть канала нужно обеспечить клапаном обратной тяги, необходимым для того, чтобы воздух выходил из помещения. Аналогичным образом нужно оборудовать и вентиляционную вытяжку, к тому же, ее при выходе следует защитить от атмосферных осадков.
Но в каком месте лучше разместить приточное отверстие? Что говорят нам по этому поводу требования к котельной в частном доме? Говорят они следующее: такое отверстие должно располагаться рядом с топливником, снизу. При этом свежий воздух будет поступать непосредственно в сжигающую камеру, но не витать по всему помещению топочной. Вытяжку же лучше оборудовать сразу над прибором, ведь продукты сжигания, как известно, будут подниматься вверх.
Искусственная вентиляция
Не во всех случаях имеется возможность оборудовать естественную вентиляцию. Ведь она во многом зависит от погодных условий, да и контролировать ее работу вы никак не сможете. Тогда лучше прибегнуть к другой ее разновидности – вентиляции искусственного характера.
Важно! Главные элементы подобной конструкции – вентиляторы, подбирать их следует исходя из того, какой максимум расходуемого воздуха нужно котлу, прибавив к этому еще 30 процентов. Собственно, по вентиляции у нас все
Собственно, по вентиляции у нас все.
Размеры котельной в частном доме в зависимости от котла
- При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
- 30 — 60 кВт — соответственно 13,5 м.куб ( в этом случае котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
- 60 — 200 кВт — не менее 15 м.куб ( отдельно расположенная постройка, пристройка или первый, цокольный или подвальный этаж дома).
Обязательно наличие окна не менее 0,5 м. кв, двери шириной 0,8 м, канализация для того, чтоб собирать конденсат.
Размеры для газовой котельной
Газовая котельная оборудуется дымоходом, по уровню выше крыши и обязательно должен быть канал для чистки дымохода.
Газовая котельная должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. В любом случае высота до потолка должна быть 2,5 м и выше.
Размеры для котельной на жидком топливе
Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.
Требования по размеру котельной для частного дома, выделяемые под такие котельные, такие же, как и для газовых котлов. По площади учитывается 4 кв. м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.
Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть зарешетчатое окно. На каждый куб помещения должно быть окно 0,03 м. кв (но не меньше о,5 м. кв в целом) При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.
Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.
Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.
Размеры для котельной на твердом топливе
Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый, и не являются взрывоопасными, поэтому требования не такие жёсткие.
Пожалуй самым весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной — не менее 8 м. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыть угля может быть взрывоопасна.
Размеры для котельной на электричестве
Электрические котельные при соблюдении всех норм и правил техники безопасности являются самыми пожаробезопасными, поэтому их установка в деревянном доме является единственно правильным решением. Электрические котельные зависят в общей сложности от качества проводки, их плюсом является экономия места, отсутствие специальных требований в плане вентиляции. Однако они требуют наличие предохранительных автоматов. Электрокотлы являются самым дорогим способом обеспечения дома теплом.
Отдельное помещение для котельной не нужно, котел можно установить где удобно.
Выбор вида котла для отопления частного дома, его мощности и размещения необходимо планировать на этапе проектировки дома с учётом потребностей, возможностей и отапливаемой площади. Индивидуальное отопление при соблюдении техники безопасности и норм является рациональным решением проблемы снабжения теплом частного дома и позволяет регулировать с учётом собственных потребностей.
https://youtube.com/watch?v=KFUadQd6GkU%3Ffeature%3Doembed
Котёл
Сердце любой отопительной системы — котёл. Тепловой котёл — это устройство, представляющее собой закрытую структуру, где теплоноситель перенимает тепловую энергию у нагревательных элементов или тепло от горящего топлива.
Ниже приведён небольшой список важных особенностей котлов.
Тип топлива
В данный момент на рынке не составит труда найти котлы, приспособленные под жидкое, газовое, твердое топливо, а также под электричество. Наибольшую популярность завоевали именно газовые котлы. Около 70% составляют именно они, что, впрочем, закономерно, с учётом распространённости газовых магистралей и невысокой стоимостью газа.
Следом гордо шествуют котлы дизельные. Важным фактором их использования является сменная горелка, которая позволяет использовать ее в котлах разных конструкций.
Твердотопливные котлы — самый старший представитель этих механизмов, их преимуществом является автономность от электроснабжения, а также высокая эффективность.
Замыкают перечень электрические отопительные котлы — встроенное Оборудование котельной в доме позволяет корректировать программу температуры, но самостоятельно они используются редко, чаще всего они выступают в роли резерва твердотопливных котлов, на случай прогорания топлива, что эффективно для небольших помещений.
Мощность
Параметр показывает эффективность установки того или иного котла в конкретных условиях. Для её расчёта требуется команда специалистов, сам процесс расчёта зависим от целого ряда факторов, начиная от размеров помещения и заканчивая назначением отапливаемых помещений.
Ещё одним важным параметром является количество контуров. Одноконтурный котёл способен прогревать помещение, но двухконтурный способен обеспечить приготовление горячей воды для бытовых нужд.
Метод установки
Напольные и настенные. Чаще всего эти параметры применяют к газовым котлам. Настенный вариант прекрасно экономит место в помещении, в то же время к ним часто применимо понятие одного или двух контуров. Одноконтурные системы обеспечивают дом теплом, а вкупе с бойлером косвенного нагрева и горячей водой, а двухконтурные способны обеспечивать небольшой дом горячей водой.
Стоит упомянуть универсальные варианты котлов. Примером служит котёл, имеющий камеру сжигания для твёрдого топлива и с дополнительным оборудованием котельной в доме, обеспечивающим сжигание газа или жидкого топлива.
Ещё одним вариантом является древесно-газовый котёл. При сгорании дров в нем происходит процесс, вырабатывающий воспламенимый газ, который, в свою очередь, дожигается в котле, значительно увеличивая КПД.
Пожаробезопасность
Чтобы решить эту проблему, пристройку надо строить либо из невоспламеняемых материалов (газобетон, кирпич и пр. ), либо, если из бруса, защитить его от возможности возгорания. Как это сделать? Проверенных вариантов два. Первый – воспользоваться специальными пропитками. При этом, дымоходная труба должна быть отделена от бруса негорючим материалом. Второй вариант – закрыть брус ГВЛ, предварительно закрепив теплоизоляционный материал с экранирующим слоем из фольги.
Деревянный дом и отопление
Создание котельной в деревянном доме (рис 1) – особенно сложная задача. Натуральный материал способен быстро терять природную влажность, при постоянном минимальном влиянии горячего воздуха. Такие здания снова стали популярными, они экологически чистые, «дышат» зимой, а летом не пропускают жару. Загородные деревянные постройки нуждаются в качественном монтаже котельной.
Виды топлива для отопительных котлов
Виды топлива для отопительных котлов в частном доме разделяются на такие подвиды:
Один из дешевых видов топлива для отопительных котлов. Требования к котельной, в которой основным топливом является газ, также отличаются от остальных. И одним из его преимуществ является возможность перевода с одного вида газа на другой.
Осуществляя подобный выбор, нужно понимать, что при наличии твердотопливного котла нужно будет постоянно отслеживать его продуктивную работу.
Жидкое дизельное топливо – относительно дешевый вариант для котельной в частном доме. Он идеально подойдет, если нет возможности обеспечивать котельную газом.
Основной плюс такого варианта топлива является, пожалуй, тот факт, что оно наиболее экологически чистое. При этом по цене оно проигрывает своим конкурентам.
Правила обустройства котельной
Рекомендуется оклеить пол керамической плиткой, а стены выложить из огнеупорного кирпича. Такая мера уменьшит вероятность пожара.
Пол с деревянным или иным горючим покрытием в радиусе 1,2 м от центра топочной дверцы котла защищают настилом из стали толщиной 1,2 мм на теплоизоляционной подложке из асбеста или базальтового картона.
Стены покрывают огнестойкой штукатуркой, например, на основе вермикулита. Толщина слоя – 25 мм.
Между отопителем и стенами выдерживают следующие расстояния:
- со стороны топочной дверцы – 2 м;
- по бокам и сзади – 0,8 м.
В котельной устраивают дежурное и аварийное освещение. На случай разгерметизации контура ее оборудуют подключенным к канализации трапом или приямком глубиной 0,5 м.
Стены котельной желательно выложить из кирпича.
При мощности теплогенератора до 30 кВт дрова и уголь разрешается хранить возле котельной в ящиках из огнеупорного материала. Минимальное расстояние до топки – 1 м.
Если производительность у котла выше, для склада отводят изолированное сухое и проветриваемое помещение.
Монтажные работы по обустройству дымохода
Процедура установки отопительного котла на специальный фундамент или на пол чрезвычайно проста. Она заключается в том, чтобы просто выставить тепловой агрегат выставить в положение, в котором он будет в дальнейшем работать. Далее его расположение нужно выровнять посредством регулировки ножек, или же специальных подкладок из металла.
А вот за соблюдением совпадения осей патрубка дымоотвода и соответствующего отверстия в стене в процессе монтажа следить вовсе не обязательно. Здесь соосность легко можно настроить посредством регулировки колен.
Дабы в процессе работы котла избежать возможных проблем, связанных с появлением конденсата, дымоход твердотопливного котла целесообразно соорудить из утепленных труб-сендвичей, или же, как эконом-вариант, собрать конструкцию собственноручно из труб обмотанных базальтовыми волокнами.
Простейшим вариантом дымохода в плане как конструкции, так и монтажа будет дымоходный канал приставного типа, примыкающий к дому снаружи
Монтаж такого типа дымоотвода осуществляется следующим образом: труба к стене крепится в вертикальном положении, а уже к ней посредством тройника подсоединяется газоход от твердотопливного котла.
Что касается монтажа дымохода в деревянных домах, то отверстие в наружной стене или крыше проделывается в строжайшем соответствии с правилами противопожарной безопасности.
Сначала в перегородке вырезается равносторонний проем, причем размеры его сторон должны превышать размеры внутренней дымоходной трубы на 380 мм. с каждой стороны. Например, мы имеем канал диаметром в 100 мм и трубу-сендвич, толщина утеплителя которой составляет 500 мм. В таком случае размер проема составит: 100 + 380 х 2 = 860 мм.
Далее производится монтаж проходного узла изготовленного в виде короба из стали с цинковым напылением. Через этот короб протягивается труба-сэндвич, а пустоты, окружающие ее, заполняются базальтовой ватой. Итоговой операцией будет закрепление крышки узла располагающейся снаружи.
При выполнении монтажных работ стоит помнить, что в кирпичной стене или стене из пеноблока легче всего проложить дымоходный канал, применив уплотнение и стальную гильзу.
Схема сборки и подключения приставного дымоотвода из сэндвича проста и незатейлива, а потому ее реализация под силу каждому
Однако в процессе монтажа дымоходного канала необходимо соблюдать следующие предписания:
- трубу следует повернуть не более трех раз, при этом ее минимальная высота, считаемая от колосниковой решетки твердотопливного агрегата, должна составлять не менее пяти метров;
- отрезки дымоходной трубы должны быть соединены так, чтобы дождевая вода стекала по наружной стенке, а конденсатная влага – по внутренней;
- горизонтальная часть трубы должна быть установлена под уклоном в сторону котла.
В нижней части дымоотвода необходимо установить ревизионный люк и резервуар для сбора скопившейся конденсатной влаги. А с целью избегания пересечения дымохода с кровельным карнизом последний можно обогнуть трубой посредством использования двух переходников под 30 градусов.
Газоход внутри дома лучше всего проложить по предлагаемой схеме. В таком случае он будет выполнять свои прямые функции безукоризненно
В процессе монтажа дымохода необходимо следить за тем, чтобы стыки секций дымохода не совпали с размещением крепежей трубы к стене. На вершину дымоходной трубы целесообразно поместить защитный колпак или же крутящийся флюгер.
Высота участка дымохода, возвышающегося над кровлей, зависит от расстояния между дымовой трубой и коньком. На схеме даны нормативы минимальной высоты, на величину которых могут повлиять местные условия, к примеру, высокое дерево рядом с домом с подветренной стороны
Работая над созданием дымовентиляционной системы, стоит помнить, что оголовок трубы дымохода не должен располагаться в зоне ветрового подпора любого из домов (как своего, так и соседних). А для того чтобы тяга всегда была стабильно хорошей, трубу дымохода необходимо установить на уровне отображенном на вышеприведенной схеме.
Для удобства обслуживания и очистки теплообменника твердотопливного агрегата со всех сторон, откуда планируется проведение этих действий, необходимо создать возможность доступа к котлу. Идеальным вариантом будет создание метрового зазора впереди и со стороны боковых и задней стенок по 60 см. Минимально эти отступы должны составлять 25 см.
Устанавливая твердотопливный котел, следует помнить о том, что категорически запрещено соединение газохода теплового агрегата с кирпичными колодцами вентиляционных магистралей дома проходящих во внутреннем пространстве стен.
Накануне приобретения и монтажа твердотопливного котла следует тщательно сверить его высоту с высотой будущей котельной. Также стоит предварительно рассчитать размещение прочего оборудования больших размеров, такого как тепловой аккумулятор, буферная емкость и бойлер косвенного нагрева.
Коротко о главном
Электро- и твердотопливный котел в одной системе – оптимальное решение при необходимости резервирования сети отопления на случай выгорания топлива в ТТК или при необходимости обслуживания одного из агрегатов без ущерба обогрева комнат в жилом доме. Агрегаты обвязываются с применением гидрострелки по параллельной или каскадной схеме либо при использовании метода первичных и вторичных колец. При выборе оборудования следует учесть соотношение мощностей и возможность совместной работы.
А вам когда-нибудь доводилось использовать твердотопливный котел параллельно с электрическим, схема обвязки которых подразумевает наличие распределительной гребёнки? Если да, расскажите о своем опыте.
Подготовка котельной к установке агрегата
Твердотопливные котлы с открытой камерой горения необходимо размещать в отдельных специальных помещениях – котельных. Такие помещения обустраивают в подвале или же в цоколе, оборудуя их системой интенсивного вентилирования для обеспечения нормальной работы твердотопливного агрегата.
В случае необходимости выполняют заливку специального фундамента в месте предполагаемой установки отопительного агрегата
Котлы, потребляющие твердое топливо, можно установить собственноручно, причем без каких-либо согласований с соответствующими службами. Однако в процессе установки твердотопливного котла необходимо соблюдать комплекс правил.
Так, пол в месте установки твердотопливного котла следует сделать идеально ровным и прочным. В большинстве случаев котлы устанавливают на специальные плиты, изготавливаемые из негорючих материалов.
В некоторых случаях котел располагают на ровном основании из бетонной стяжки, толщиной от 50 мм
Устанавливать котел следует на некотором расстоянии от стен. Зазор между задней стенкой котла и стеной помещения должен составлять как минимум 60 см, при этом расстояние между стеной котельной и передней поверхностью котла должно составлять не менее 25 см.
Перед установкой отопительного агрегата стены и пол помещения котельной необходимо покрыть противопожарным материалом с минимальным пределом огнестойкости 0,75 ч. Для этих целей могут быть использованы: листы металла, базальтового картона, минерита или же асбестоцемента.
Также помещение котельной должно быть оборудовано системой слабоприточной вентиляции. Это может быть обычное окно, или же отверстие, проделанное в стене. При этом его площадь рассчитывается исходя из мощности котла: на 1 киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного проема.
В случае, когда помещение котельной оснащено только освещением, в нем стоит установить и розетки с питанием от электросети в 220 V.
Если котел размещен от стены на расстоянии менее 38 сантиметров, достаточно изолировать эту стену листом огнестойкого материала
Жаропрочным листом стоит закрыть пол непосредственно в месте установки котла, чтобы защитный материал выдавался вперед на 80 см от передней стенки котла. Эта мера поможет избежать возникновения пожара в случае выпадения жара из топки.
Все производители тепловых агрегатов в инструкциях по монтажу своей продукции рекомендуют возводить фундамент для установки на него котла. Так, если котел малой мощности, вес которого не превышает 200 кг, его со спокойной душой можно устанавливать на основу из цементной стяжки. В случае верного обустройства она без проблем выдерживает такого рода нагрузки.
А вот для монтажа агрегата, вес которого превышает 300 кг, целесообразно соорудить основу из армированной железобетонной стяжки. Причем ее толщина должна составлять от 10 до 12 см. Если же вес котла превышает 300 кг, то его нужно устанавливать исключительно на основание, состоящее из отдельной фундаментной плиты.
Монтаж пеллетных котлов с электродвигателем и пеллетным шнеком производят на специально залитый фундамент, чтобы минимизировать влияние вибрационной нагрузки на основание под ними
Твердотопливные котлы разрешено устанавливать на пол из дерева. Однако для начала место установки придется подготовить собственноручно, предварительно усилив его брусообразными лагами, сечение которых составляет как минимум 100х50 мм.
Если же в котельной запланирована установка дополнительного тяжелого оборудования, то делать заливку фундамента под каждую его единицу нецелесообразно. В таком случае гораздо проще залить так называемые промышленные полы, то есть сделать стяжку из бетона на высоту 12 см.
При этом ее наполнением должна быть арматура диаметром от 8 до 14 мм. Затем нужно сделать плотную подушку из щебня, а сверху положить сетку с размером окошка 20х20 см.
Площадь помещения, отведенного для оборудования котельной, должна составлять не меньше 15 квадратных метров, при высоте потолка 2,5 метров
Исходя из того, как подключен котел к дымоотводу: через крышу или же через стену, необходимо спроектировать размещение отверстия, через которое будет выведена труба дымохода и проделать его. При этом ее внутренний диаметр должен совпадать с диаметром выходной горловины твердотопливного агрегата или же быть чуть больше.
