Как построить вытяжку принудительного и естественного типа своими руками

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
	4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось. Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов.

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

https://youtube.com/watch?v=LljH1npGkfs%3Ffeature%3Doembed

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Вентиляция подполья в деревянном доме

Каркас, сруб деревянного дома чаще всего возводится на столбчатом фундаменте, который может быть организован различными способами. Расстояние между столбами цоколя закладывается кирпичом, блоками. При этом следует оставить вентиляционные проемы для проветривания пространства под полом.

Если перекрытие пола отдельно от обвязки, оно устанавливается на столбики с использованием «плавающей» технологии, когда между перекрытием и стенами остается зазор 10 мм. Таким образом проветривается пол вместе с подпольем.

Зазоры возле стен закрываются плинтусами, но вентилирование происходит через небольшие щели. По противоположным сторонам комнат размещают плинтуса со специальными отверстиями для лучшего проветривания подпольного объема.

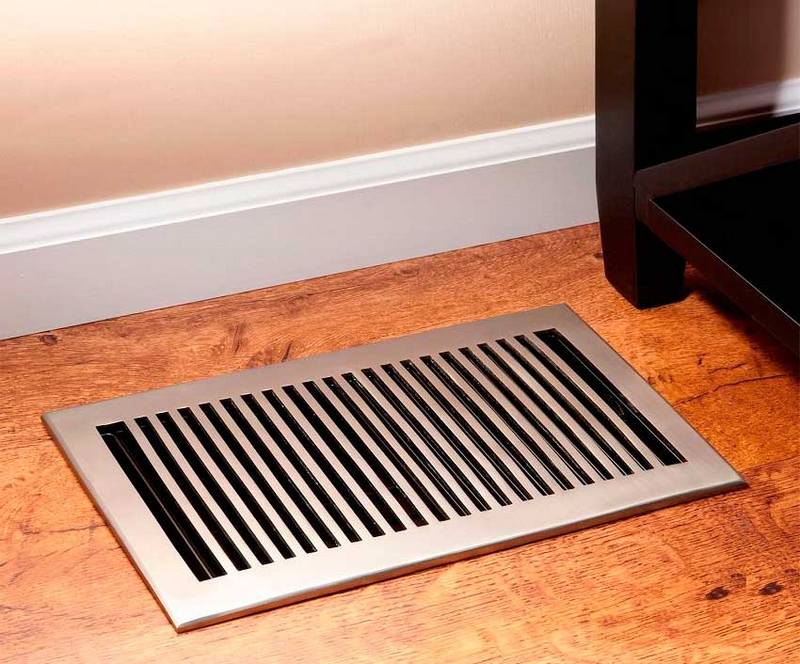

Кроме того, по углам, вдоль стен можно сделать специальные проемы для вентиляции, закрыть их декоративными решетками. Это также будет способствовать улучшению циркуляции воздуха внутри перекрытия, под полом строения.

Принудительная механическая вентиляция подпола

Принудительная вентиляция подпольного пространства необходима, когда естественная не справляется с выводом излишней влаги. Устанавливаются вентиляторы внутри цокольных вентпроемов для принудительного нагнетания/отведения воздушных потоков.

Вентиляторные установки размещаются на противоположных сторонах. Необходимо включать несколько раз в день примерно на полчаса. Если при этом оснастить их таймерами, запрограммированные механизмы будут включаться нужное количество раз без воздействия человека.

Проветривание подпола дома своими руками

В случаях, когда здание возведено без обустройства вентиляции подпола, приходится делать ее самостоятельно, иначе срок его эксплуатации будет резко ограничен. Как сделать вентиляцию подпола самостоятельно:

• разметить цоколь для оборудования вентотверстиями (не ниже 30 см, расстояние не более 3 м);
• просверлить проемы перфоратором с цилиндрической насадкой;
• если при этом мешает металлическая арматура, необходимо воспользоваться сварочным аппаратом;
• закрыть вентиляционные входы решетками, диффузорами.

При этом, необходимо помнить, что:

• если здание расположено на возвышении, отверстия можно размещать реже;
• при расположении в низине, наоборот, чаще в 1,5 раза;
• если под полом внутристенные цоколи, к которым уже невозможно добраться, вентпроемы также просверливаются чаще.

В каких случаях можно не вентилировать подпольное пространство?

В международном строительном коде IRC-2012 (пункт R408.3) предусматриваются условия, когда подпол допускается не вентилировать:

• грунт должен быть изолирован паронепроницаемым материалом, листы которого уложены с проклеенным нахлёстом 15 см и приклеены к фундаменту с напуском минимум 15 см;
• В подпольном пространстве постоянно работает принудительная вытяжная вентиляция с производительностью 0,5 л/с на каждые 5 м² площади подпола либо постоянно подаётся кондиционированный воздух с такой же производительностью. При этом фундамент по периметру подпола утеплён, чтобы не допускать конденсации влаги на стенах;
• подпол используется как хранилище и имеет открытое сообщение с жилым помещением.

  Принудительная вытяжная вентиляция из изолированного от грунта подпольного пространства с закрытыми продухами

Холодный вентилируемый подпол в новых домах

Подобный подпол можно устраивать во всех временных постройках или зданиях для периодического проживания (дачные дома, лесные, горные, прибрежные хижины) на столбчатых или свайных фундаментах. Эти опорные конструкции обеспечат прекрасную вентиляцию пространства под домом, если, конечно, наглухо не закрыть промежутки между сваями.

Наиболее рациональный вариант оформления цоколя дома в этом случае — декоративная решётка. Свободное движение воздуха обеспечит удаление влаги и радиоактивных газов. Из недостатков останутся лишь необходимость хорошо утеплять перекрытие и коммуникации, а также увеличение расходов на отопление.

Декоративная решетка, закрывающая пространство между сваями

А вот устраивать вентилируемый холодный подпол в новом доме для постоянного проживания, пожалуй, не стоит даже при технической необходимости использовать свайный фундамент. Так, при строительстве дома на железобетонных сваях их можно объединить высоким (висячим) железобетонным ростверком.

Грунт под домом в этом случае изолируют непроницаемой для радона ПВХ-плёнкой или бутил-каучуковой мембраной, используемой для бассейнов и прудов. Полотно должно заходить на полную высоту ростверка, и его надо приклеивать к бетону с напуском 15–20 см. Внутреннее пространство ростверка заполняют песком, который утрамбовывают слоями по 20 см.

Засыпка песком будущего подпольного пространства в доме, построенном на торфяном грунте на свайно-ростверковом фундаменте. Все коммуникации проложены через песчаную подушку

Уложенная плёнка или мембрана будет удерживать песок при прогнозируемых движениях грунта и не пропустит в подполье радон и влагу. Поверх песка также должна быть уложена гидроизоляция. Перекрытия в этом случае должны иметь опору на ростверк, а не на песок — из-за возможных его подвижек при сезонных движениях грунтов.

Если грунтовые условия позволяют, лучше применять фундамент в виде плиты или ленточную опору с полами по грунту. Если же застройщик, несмотря на все противопоказания, непременно хочет устроить холодный подпол в доме для постоянного проживания, то ему придется выполнить ряд мероприятий для защиты подполья от избыточной влажности и скопления радона.

Система вентиляции подпольного пространства в частном доме

Избыточная сырость – главный враг любого строения, особенно деревянного. Для ее отведения организуется система эффективного вентилирования помещений. Вентиляция в подполе частного дома тесно взаимосвязана с общим воздухообменом.

Характерной особенностью подпольного пространства является высокий уровень сырости, нулевой доступ солнечного света, воздуха. Эти факторы способствуют быстрому появлению, распространению колоний бактерий, микроорганизмов, обитающих в почве, их разрастанию. На бетонных элементах появится плесень. Металлические конструкции будут быстро ржаветь, вступая в реакцию окисления с кислородом воды.

Сырая, непроветриваемая среда – излюбленное место появления грибков, опасных для древесины. Грибки гниения, синевы, плесневые грибы проявляются пятнами черного, голубого, зеленого, белого, желто-коричневого цветов. Некоторые из разновидностей (белый домовой грибок) способны разрушить четырехсантиметровый дубовый пол за месяц.

Недоступное солнечному свету, сырое и темное подпольное пространство может сгнить, разрушиться за непродолжительное время, если его не проветривать. Эффективно организованная система вентиляции способна удалять избыточную влажность, препятствуя появлению бактериальных колоний, грибковых образований, плесени. Благодаря этому сырость не будет скапливаться большим количеством под сводами подпольного перекрытия. Деревянные, бетонные, металлические конструкции сохранятся на долгое время.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите её к вытяжной магистрали. Если горение прекратится, значит, увеличена концентрация углекислого газа в подвальном помещении.

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Монтаж системы своими руками

Принудительную вентиляцию монтировать немного сложнее, чем естественную. Чтобы вы могли самостоятельно провести установку, рекомендуем воспользоваться нашей пошаговой инструкцией.

Принудительную вытяжку в погребе устанавливают так:

1. В стенах или потолке сверлят отверстия для прокладки каналов, или используют пустоты, которые были заранее оставлены для этой цели на этапе строительства.
2. В отверстия укладывают трубы. Можно использовать металлические, пластиковые или цементные изделия.
3. Приточную и вытяжную трубу устанавливают в противоположных углах помещения и на разном уровне, как и в случае с естественной вентиляцией.
4. Внутрь каждой трубы монтируют вентилятор и устанавливают заслонки, чтобы можно было регулировать интенсивность проветривания при необходимости.

Верхние части труб, выступающие на поверхность, нужно обязательно прикрыть козырьками. В случае с естественной вентиляцией это требование является скорее рекомендацией, тогда как для принудительного типа его нужно соблюдать обязательно, так как дождевая вода может повредить вентиляторы и вся система нарушится.

В видео показано, каким образом лучше обустраивать естественную вентиляцию в подвале.

https://youtube.com/watch?v=OqH6xE2J7Xo%3Frel%3D0%26wmode%3Dtransparent

Что делать, если дом уже построен, а продухи сделаны неправильно?

Если существующих отверстий недостаточно для адекватной вентиляции подполья или их размер мал, то исправить ситуацию можно, прорезав (пробив) в фундаменте необходимое количество продухов нужного сечения. Когда фундамент дома имеет большую толщину (ширину ленты) или недостаточную её высоту, прорезка может быть технически затруднительной.

Если опора дома не имеет армирования или армирована неправильно, то прорезка может привести к нарушению целостности фундамента. В этих случаях целесообразно провести изоляцию грунта в подполье дома с помощью ПВХ-плёнки или бутил-каучука с проклейкой нахлёстов и приклейкой плёнок на фундамент. После этого плёнку следует присыпать слоем песка толщиной в 10 см для механической защиты.

После изоляции грунта под домом с вентиляцией справятся и небольшие продухи, как указано в требованиях международного строительного кода IRC-2012.

Если высота подпола мала для проведения в нём работ, а фундамент непригоден для устройства дополнительных отверстий, можно установить постоянно действующую или управляемую датчиком влажности принудительную вытяжку.

Текст и фото: А. Дачник

Необходимость вентиляции подполья

Вентилирование подпольного пространства ненужно лишь при некоторых, строго определенных случаях:

• перекрытие пола укладывается на грунт с соблюдением всех строительных правил, норм, требований (отсутствие подпольного объема вообще);
• гидро-, пароизоляция грунта, наземной части фундамента под полом (не происходит образование, скапливание конденсата).

В остальных же случаях организация проветривания данной части строения обязательна по следующим причинам:

• из-за разницы температур снаружи и под полом образуется конденсат, который оседает на цоколе, конструкциях перекрытия. Со временем без должного вентилирования влага разрушает деревянные элементы, бетон, кирпич;
• испарения почвы также способствуют избыточной влажности внутри подполья, особенно, если близко к поверхности расположены грунтовые воды. Здесь необходима правильно организованная эффективная вентиляция, определенным образом возведенный фундамент;
• при избыточной влажности легко развивается плесень, бактериальные колонии, поражающие деревянные конструкции, кирпич, бетон. При нормализации уровня влаги воздуха плесень останется, только лишь будет развиваться медленнее. Очередное повышение этого уровня вызовет развитие плесени, грибка на пораженных участках.

Организация вентиляции деревянного пола

Строения, пол которых не базируется непосредственно на грунте, оснащаются системой проветривания воздушного объема между перекрытием и землей. Как правило, достаточно естественной вентиляции с самостоятельной тягой, организуемой нагнетанием ветра через продухи, циркуляции теплого потока из внутренних помещений через вентиляционные отверстия в полу, плинтуса.

Для больших домов естественной тяги может быть недостаточно. В таком случае продумывается система принудительной вентиляции на базе стационарной.

Как организовать вентиляцию в подвале гаража? Схемы монтажa >>>

При закладке фундамента планируется вентиляция под полом в соответствии с правилами и нормами, просчитывается схема расположения продух внутри цоколя. Существует несколько принципов организации подпольной вентиляции для эффективного выведения избыточной влаги:

• Отверстия продух закладывать при заливке фундамента.
• Высота расположения вентпроемов внутри цоколя (продух) – не ниже 30 см над уровнем почвы с внешней стороны.
• Расстояние между отверстиями – до 3 м.
• Продухи устанавливаются по всему периметру цоколя без исключения.
• От внутреннего угла вентотверстия проделываются на расстоянии 1 м.
• Если внутренние стены имеют свой фундамент, внутри этих конструкций также сооружаются проемы, но чаще в 1,5 раза, чем по цоколю.
• Сечение окружности вентпроема – 120-150 мм, сторона прямоугольного – от 100 мм.
• Размещение отверстий на противоположно друг другу.
• Когда частный дом возведен без организованного проветривания подпольного пространства, при этом есть простеночные цоколи, вентотверстия проделываются внутри основного цоколя в 1,5-2 раза чаще.
• Вентиляционные выходы обязательно закрываются декоративными решетками, диффузорами для предотвращения проникновения внутрь грызунов. Рекомендуется приобретать решетки с регулируемыми жалюзи, чтобы ограничить доступ мелким животным под пол строения в периоды осенней миграции.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Система естественного воздухообмена не нуждается в использовании специальных устройств. Воздушные массы попадают в подвальное помещение частного дома через приточную магистраль и выходят через натяжной канал. Важное условие — расположение воздуховодов в противоположных зонах подвального помещения.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

1. Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.



   Использование стандартных элементов ускорит монтаж

2. Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.
3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей.



   Использование специального приспособления облегчает работу

4. Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней — на уровне 0,2–0,5 м от пола.



   Приточный канал обеспечивает поступление воздуха

5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
6. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.
7. Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке.



   Утеплив трубы, можно уменьшить вероятность образования конденсата

8. Устраните зазоры между трубами в цокольной и потолочной части, используя герметик.
9. Смонтируйте в подвальном помещении на вытяжном канале сборник конденсата, оснащённый краном для удаления жидкости.
10. Закрепите в верхней части вытяжной магистрали колпак, предохраняющий трубу от попадания осадков и способствующий усилению тяги.



    Установка колпака защитит магистраль от осадков

11. Смонтируйте защитные решётки на приточных каналах.

Установка в выходной магистрали небольшого осевого вентилятора, предназначенного для функционирования в вытяжном режиме, повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Вопрос зимнего вентилирования

В стремлении избежать охлаждения напольного покрытия, владельцы частных домов закрывают продухи внутри цоколя на период зимних холодов. При этом грунт под домом не замерзает, сохраняя положительную температуру. Влага продолжает испаряться, пусть и не в таких количествах.

При закрытых вентиляционных проемах конденсат собирается в подпольном пространстве, оседая на несущих конструкциях. Следует помнить, что сохранять тепло пола нужно качественно его утепляя. Закрытые вентотверстия не спасут пол в доме от охлаждения, в то время, как проветривание пола даже зимой значительно не повлияет на потерю тепла. При этом выделяемая землей влага будет эффективно удаляться.

Вентилирование деревянного пола – важный вопрос, который необходимо решать еще на стадии проектирования, закладки фундамента. От этого зависит прочность всего строения, качество микроклимата в нем.

https://youtube.com/watch?v=dQJ-xp6R0Ic%3Ffeature%3Doembed

Переходите в наш телеграм-канал @Foundmaster много полезной и актуальной информации о строительстве и ремонте.

Сложные вентиляционные системы

Если у вас большой частный дом, в котором вы сделали современный утепленный подвал, то рекомендуется для устройства системы вентиляции не полагаться на собственные силы, а прибегнуть к помощи профессионалов. Вопрос становится особенно актуальным, если на цокольном этаже расположились жилые помещения. Вентиляционная система в этом случае должна иметь кондиционеры, которые будут нагревать или охлаждать приточный воздух. Кроме того, рекомендуется монтаж специальных фильтров, очищающих поступающий воздух. Также огромной популярностью пользуются системы увлажнения.

Установку сложных систем кондиционирования и вентиляции лучше доверить профессионалам.

У такой вентиляционной системы есть множество преимуществ, а недостатка всего два: высокая стоимость и сложность монтажа. Перед установкой вентиляционной системы нужно всё тщательно просчитать и решить, нужна ли она действительно, либо можно вполне обойтись более простыми решениями. Стоит отметить, что монтаж системы вентиляции для большого подвального помещения должен быть предусмотрен еще на этапе строительства дома, ведь в уже возведенном здании это сделать будет намного сложнее.

Особое внимание также рекомендуется уделить гидроизоляции подвального помещения. Никакая, даже крайне эффективная и мощная вентиляционная система, не справится со своими задачами, если в подвале частного или многоквартирного дома будет постоянно сыро.

https://youtube.com/watch?v=0Gf4l2C2OZQ%3Ffeature%3Doembed

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

В нашем случае всем условиям удовлетворяет круглый воздуховод диаметром 160 мм или прямоугольный 100х200 мм. Рекомендуется сделать запас 10-15%. Значит, выбираем трубу следующего диаметра (180 мм) или коробчатый воздуховод 150х150 мм. Приточные и вытяжные каналы должны иметь одинаковое сечение, чтобы не создавать дополнительное избыточное давление (или разрежение) в подвале.

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.

Виды системы по способу подачи воздуха

Для подполья можно использовать вентиляцию трех видов: либо естественную, либо принудительную, либо естественно-принудительную.

Естественное проветривание является малобюджетным, однако при этом и малоэффективным видом. Для реализации такой системы используются продухи, которые позволяют полноценно проветрить пространство, но только если здание стоит на возвышенном участке. Подбор размеров продухов проводится еще на этапе планировки вентиляционной системы, а в идеале – на этапе проектирования здания.

Преимущество такого вида – отсутствие нужды в монтаже дополнительных вытяжек или иных приборов. Такая система поможет избавиться от сырости в подпольях коттеджей, дачи или бани.

Но иногда приходится делать принудительное вентилирование: в таких системах используются вентиляторы.

Особенно целесообразно использовать принудительное вентилирование в случаях, когда здание стоит в низменной местности. Такая система обходится дороже и в монтаже, и в последующей поддержке. Зато принудительная вентиляция обеспечивает стабильный воздухообмен.

Естественно-принудительные системы являются наиболее эффективными для подполья. В этом случае воздух подается естественным путем (через продухи), а удаляется при помощи вентиляторов.

Ниже рассмотрим варианты более подробно.

Естественная

Организация естественной вентиляции сравнительно проста, все можно сделать своими руками.

Схема такова: в фундаменте необходимо просверлить продухи (отверстия), и снаружи закрыть их вентиляционной решеткой. Нужно это для того, чтобы защитить воздуховод от мелких грызунов, насекомых и просто от различного сора. Через продухи воздух поступает внутрь подполья.

Вытяжная система организуется такими способами:

1. Через воздуховод, который заводится к помещению от основной вентиляционной шахты.
2. Через отверстия в перекрытии.
3. Через отдельную вытяжную трубу (не подключенную к общей вентшахте), которая будет идти из подполья наверх, к крыше. Вариант малораспространенный, и практически не применяется.

Основной минус такой системы в том, что ее работа полностью зависит от погодных условий. В ветреную погоду и в холода она работает эффективно. В жару и в безветрие – наоборот: естественная вентсистема будет практически бездействовать, а значит, что воздухообмен будет минимальный. Впрочем, это не так страшно, потому что в жаркую и сухую погоду плесень и сырость в подпольном пространстве появляться все равно не будут.

Принудительная

Такая система используется обычно в случаях, когда здание стоит на низменности, и естественное вентилирование дает слишком малый эффект. Также ее актуально применять, когда:

• объем подпольного пространства достаточно большой, и естественная вентиляция не справляется;
• в подполье наблюдается повышенная влажность, и/или уже была замечена плесень;
• климат отличается дождливой погодой.

Принудительная вентиляция подразумевает и приток, и вытяжку воздуха с помощью вентиляторов. Если подробнее:

1. В одной из стен в подполье сверлятся отверстия, и в них вставляются вентиляторы на приток. Они будут нагнетать воздух внутрь подпола. Располагать их нужно равномерно по длине стены, чтобы не оставалось глухих участков с застаивающимся воздухом.
2. В противоположной стене сверлятся отверстия, и в них вставляются вентиляторы на вытяжку. Они будут вытягивать застоявшийся воздух на улицу. Располагать их также нужно равномерно.

Как вариант, в системах принудительной вентиляции вытяжка может делаться через общедомовую шахту (если она есть). Однако такой вариант можно удобно и просто сделать только на этапе проектирования и строительства дома. Если здание уже готово, то проще всего и приток, и вытяжку делать через вентиляторы в стенах.

К плюсам такой системы можно отнести:

• независимость от погодных условий (в отличие от естественной системы);
• возможность прогонять большие объемы воздуха (актуально для больших по объему пространств);
• возможность автоматизировать процесс: вентиляторы могут включаться и менять скорость по показаниям датчиков влажности.

Из минусов:

• более высокая стоимость: придется потратиться на вентиляторы (впрочем, сумма выйдет сравнительно небольшая: 1 самый простой вентилятор может стоить несколько сотен рублей);
• постоянные расходы на электричество.

Устранение конденсата в подполье (видео)

https://youtube.com/watch?v=zmdyaOJsVi8%3Ffeature%3Doembed

Естественно-принудительная

В этом случае приток воздуха осуществляется через продухи, а удаление через вытяжные вентиляторы.

Удаление воздуха может осуществляться через воздуховод с вытяжным вентилятором, который необходимо провести к вытяжной шахте. Второй вариант: удаление воздуха через вытяжной вентилятор, который нужно ставить в продухи на противоположной стене.

Проще говоря, с одной стороны стоят продухи, через которые воздух входит, а напротив стоят продухи для выведения воздуха с вентиляторами наружу. Такие вентиляторы не обязаны работать круглосуточно – можно поставить автоматику для их выключения (по таймеру, по уровню влажности), либо отключать их для экономии электроэнергии самостоятельно (подобрав определенный интервал).

Хранение урожая в подполье частного дома

Часто подпольное пространство частного строения используется в качестве технического подполья, погреба для хранения урожая, консервации, других продуктов питания.

Организовывать вентиляцию в таких помещениях следует несколько иным способом. Для этого по противоположным углам устанавливаются вентиляционные каналы. Используются чаще всего пластиковые водопроводные трубы, так как они наиболее устойчивы к взаимодействию с влагой, перепадам температур.

Выход приточного канала размещается на высоте не более 20 см от уровня пола. Вход располагается невысоко над землей, так, чтобы, в него не попадала вода при весеннем таянии снега. Обязательно закрывается мелкоячеистой решеткой, чтобы предотвратить попадание внутрь грызунов.

Вытяжной канал устанавливается под самым потолком, как можно выше. Выход трубы примерно минимум на 1,5 м выше приточного канала. Чем больше разница между приточным и вытяжным выходами, тем сильнее тяга и циркуляция воздушных потоков будет происходить эффективнее.

Каналы оснащаются заслонками, с помощью которых можно регулировать степень подачи приточного воздуха зимним периодом времени. При значительном снижении температуры каналы перекрываются полностью.

Кроме того, зимой необходимо очищать вентканалы от снега, замерзшего конденсата. Утепление вытяжной трубы позволит избежать скопления инея внутри.

Как организовать вентиляцию погреба своими руками?
