Состав, виды, правила безопасного применения

05 сентября 2023

Отправим материал на почту

Заказывайте расчет и монтаж инженерных коммуникаций у профессионалов

Живой огонь всегда приносит в дом не только тепло, но и особый уют. И если в вашем доме нет возможности обустроить классический дровяной очаг, можно выбрать биокамин, для работы которого не нужен ни дымоход, ни дрова, ни подключение к электросети. Гореть в нем будет специальная жидкость – биотопливо для камина, которое не дает дыма и копоти. Что входит в состав этого горючего, как его выбирать и правильно пользоваться – эти и другие вопросы будут рассмотрены в статье.

Камин на биотопливе

Что такое биотопливо

Приставка «био» говорит о том, что такое топливо производится из сырья органического происхождения – растительных и животных жиров, отходов пищевой промышленности, биологического мусора и других экологически чистых и возобновляемых ресурсов. А также о том, что при его сжигании не образуются загрязняющие воздух вредные вещества.

Существует несколько видов биотоплива, основой для изготовления которых служат газы, масла и спирты. И если биогаз и биодизель используется преимущественно в промышленности и на транспорте, то для заправки экокаминов применяется спиртовое топливо – биоэтанол. Это денатурированный этиловый спирт, получаемый из:

Молекула этилового спирта C2H5OH

Чистый спирт при горении не выделяет дыма и вредных продуктов, не образует сажи, поэтому сжигать его можно в любом открытом устройстве, не оборудованном дымоходом и не имеющим специальной топки.

Кроме этанола, которого в каминном топливе содержится около 95%, в нем присутствуют и другие компоненты. Это:

Для справки! Битрекс – это очень горькое вещество, добавляемое в биотопливо в целях безопасности, чтобы исключить случайное проглатывание жидкости, обладающей в таком концентрированном виде токсичными свойствами.

Также в состав горючей смеси могут входить отдушки, ароматизаторы, которые при сгорании топлива выделяют определенные запахи. Можно выбрать на свой вкус любой аромат – хвойных или березовых дров, морского бриза, кофе и т.д.

Информацию о цвете, запахе и других особенностях пламени можно найти на этикетке

А если вы хотите создать более полную имитацию горения дров, выбирайте топливо с морской солью в составе, которая потрескивает при его горении.

Достоинства

Если сравнивать этанол для биокаминов с другими видами топлива, применяющегося в традиционных очагах, у него обнаруживается немало преимуществ.

Некоторые модели биокаминов управляются дистанционно и могут подключаться к системам «Умный дом»

Для справки! Биокамин – единственный вид домашнего очага, который, в отличие от дровяных или электрических печей и каминов, не сушит воздух, а увлажняет его.

Кроме того, жидкое спиртовое топливо очень экономично: его расход составляет в среднем 300-500 мл в час, но зависит от интенсивности пламени. При рабочем объеме топливного бака 4-5 литров его может хватить на 4-12 часов постоянного горения. А у некоторых моделей каминов время непрерывной работы достигает 30 часов.

Сколько времени будет гореть топливо, зависит от объема бака и интенсивности огня

Сгорая, этанол выделяет тепло в количестве 3,5–6 кВт*ч. Примерно столько же тепла дает 1 кг дров, но при этом большая часть тепловой энергии в буквальном смысле вылетает в трубу.

Единственный недостаток жидкого горючего – невозможность его заливки в бак во время работы камина. « Подбрасывать» топливо можно только после того, как камин потушили и дали ему хорошо остыть.

Кроме жидкого биотоплива в экокамине можно использовать спиртовой гель в банках. Выпускать его в топливный бак не нужно, просто снимите крышку, установите банку в камин и подожгите. В зависимости от размера емкости, гореть такой гель будет от 2 до 4 часов. Потушить пламя тоже просто, вернув крышку на место.

В настольном биокамине EcoSmart Fire AB3 используется спиртовой биогель для камина и фондю

Совет! Чтобы пламя было более красивым и объемным, используйте одновременно несколько баночек геля.

Критерии выбора

Основной состав биотоплива одинаков у всех производителей, отличается оно только добавками, придающими пламени яркость, цвет и запах. Например, самым дорогим будет продукт, в состав которого введены редкие и дорогие ароматические масла.

Самое главное при выборе средства – это его качество. Поэтому пусть вас не удивляет стандартный, но вполне обоснованный совет: покупать нужно продукцию известных марок, гарантирующих эффективность, безопасность и качество товара. Биоэтанол в принципе не подлежит обязательной сертификации, поэтому приобретать никому не известное средство не стоит.

Проверенные и надежные отечественные бренды – ZeFire, BioKer и InterFlame.

ZeFire – продукт отечественного производства

Также в магазинах можно встретить продукцию европейских производителей:

Если вам важен визуальный эффект, обращайте внимание на цвет пламени. Если хочется наслаждаться приятными ароматами, ищите в описании наличие отдушек. А если хотите использовать оборудование для освещения придомовой территории, вам нужно топливо, которое дает яркое пламя.

Самодельное биотопливо

Сделать в домашних условиях горючее для камина «с нуля» невозможно. В лучшем случае у вас получится самогон того или иного качества и чистоты, который не годится для сжигания в дорогом устройстве.

Однако можно купить в аптеке медицинский спирт и разбавить его очищенным бензином для заправки зажигалок. Насколько это выгодно, решать вам, но вряд ли получится серьезно сэкономить.

Тем не менее, дадим необходимые пропорции для тех, кто хочет поэкспериментировать или не имеет возможности купить оригинальный продукт. На литр спирта (95%) добавляют 50-100 мл бензина, который выполняет две функции:

Чистый медицинский спирт без примесей и добавок

Также в этот состав можно капнуть немного ароматического масла, чтобы заглушить явный спиртовой запах.

Внимание! Так как у бензина и спирта разная плотность, то они плохо смешиваются и при отстаивании разделяются – более легкий бензин всплывает на поверхность. Поэтому топливную смесь следует готовить непосредственно перед её заливкой в бак.

Особенности эксплуатации биокаминов и правила применения топлива для них

По принципу действия биокамин ничем не отличается от обычной спиртовой горелки. Просто она встроена в устройство с эффектным оформлением, при создании которого используется металл, керамика, жаропрочное стекло. В качестве дополнительного декора применяется камень, искусственные дрова, другие элементы.

На заметку! Стеклянные экраны, которыми оснащаются не все камины, обеспечивают безопасность и защищают от жара. Их можно заказать отдельно, особенно для мобильной модели.

Такой камин может быть как встраиваемым, так и автономным, переносным. Различают напольные, настенные и настольные модели, с механическим и автоматическим управлением. У встраиваемых каминов на поверхности пола или стола может располагаться только верхняя декоративная панель с горелками.

Угловой встраиваемый экокамин

Основная функция биокамина – украшение интерьера, но его можно использовать и для обогрева помещения, и для уличного освещения.

Коэффициент полезного действия таких приборов достигает 95%, то есть, практически вся тепловая энергия остается в комнате, а не выводится наружу вместе с продуктами горения и не расходуется на обогрев ненужных конструкций. Это значит, что они могут быть отличной альтернативой электрическим обогревателям. Причем гораздо более полезными, так как не будут сушить воздух, поддерживая в доме комфортный микроклимат за счет образования влаги в процессе горения топлива.

Что касается второго продукта, образующегося при горении, то количество углекислого газа можно сравнить с тем, что выдыхает взрослый человек. Однако проветривать помещение при длительной работе устройства все же необходимо, особенно если вы используете топливо с ароматизаторами.

Биокамин украсит не только интерьер, но и зону отдыха во дворе

Биотопливо нельзя считать более или менее опасным, чем другие виды топлива, используемые для домашних каминов. Оно легко воспламеняется, поэтому требует соблюдения некоторых правил безопасности.

Как правильно разжигать и тушить пламя в биокамине, смотрите в видеоролике:

Выбирая модель биокамина, обратите внимание на наличие таких полезных функций, как электророзжиг и регулирование интенсивности пламени. А также на наличие керамического наполнителя, который обеспечивает более длительное горение и не дает топливу разливаться даже при случайном падении или переворачивании прибора. Все это увеличивает стоимость камина, но служит вашему комфорту и безопасности.

Коротко о главном

Топливо, которым заправляют биокамины, представляет собой денатурированный этанол с функциональными добавками, которые делают горение ровным, придают пламени цвет, а иногда и аромат. Его можно заменить смешанным с бензином медицинским спиртом, но вряд ли это будет дешевле. Однако и слишком дешевое топливо незнакомого бренда тоже лучше не приобретать, так как в нем наверняка используется некачественный спирт с вредными примесями, которые будут при горении выделяться в воздух вашего дома.

Экологическая разновидность камина в отличии от газового и дровяного оборудования этой категории может эксплуатироваться в многоэтажных домах. Для его организации не нужно получать разрешение в администрации. Не надо сооружать дымоотвод и склад для хранения топлива. А если очаг интересно оформлен, сделана горелка для биокамина своими руками, еще и расходы на обустройство существенно сократятся. Ведь правда?

Все о том, как сделать эффектный экокамин с безотказно действующим топливным элементом, вы найдете в представленной нами статье. Используя предложенную информацию и ценные советы, вы сможете собственноручно изготовить потрясающий предмет интерьера, не создающий малейших угроз в период горения.

В нашей статье подробно описан процесс самостоятельного изготовления трех видов горелок для устройства биокаминов. Приведены интересные варианты декорирования, даны рекомендации по безопасному использованию эффектной самоделки. Представленный материал дополнен фото-иллюстрациями и видео-руководством.

Принцип действия и устройство биокамина

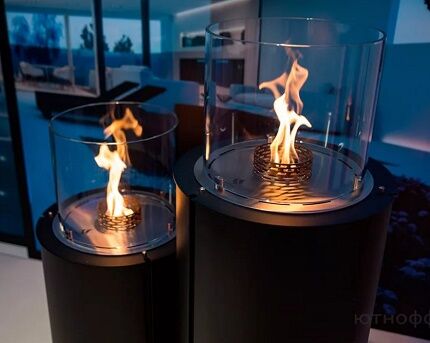

Биокамин (экокамин) – вариант очага, который отапливается жидким биологическим горючим. При сжигании подобных веществ не выделяется дым и сажа, поэтому для функционирования подобного устройства не нужен дымоход.

В то же время комнату, где располагается биокамин, необходимо периодически проветривать, поскольку при любом горении расходуется кислород.

Популярность биокаминов обоснована универсальностью, возможностью установки без получения разрешений в отличие от газовых агрегатов, простотой устройства и обслуживания

Для отопления биоочагов обычно применяется биоэтанол или смеси горючего на его основе. Возможно также применение других видов топлива, например, спирта

Более подробно принцип работы камина на биотопливе мы рассмотрели в следующей статье.

Классификация по способу установки

Подобные отопительные устройства различаются не столько своей конструкцией, сколько габаритами и местом размещения в квартире. Согласно названным критериям, можно выделить три разновидности экокаминов.

Разновидность #1 — настольные

Настольные представляют собой небольшие изделия, имеющие разнообразную форму и дизайн. Для пожарной безопасности в таких конструкциях предусматривается плотный экран из огнеупорного стекла, скрывающий пламя.

Настольные биокамины имеют чисто декоративную функцию и практически не влияют на температуру в помещении. Подобные предметы интерьера можно установить на журнальный стол, подоконник, тумбочку

Разновидность #2 — настенные

Настенные устройства, размеры которых могут достигать до 1 метра в длину, обычно выполняются из металла и стекла. Подобные модели не только декоративны, но и функциональны. Они обогревают помещение, особенно, если в очаге установлено несколько горелок.

Настенные камины — это стационарные конструкции. Они предусматривают использование специальных крепежей, благодаря которым отопительные устройства надежно подсоединяются к стене

Разновидность #3 — напольные

Экокамины, имеющие крупные габариты, устанавливаются на полу, часто в нишах или углах помещения. Существуют напольные модели, дополненные опорными ножками, допускающими регулировку высоты конструкции, или колесиками, благодаря которым устройство можно передвигать по дому.

Напольный биокамин можно отделать кирпичом или камнем. В этом случае его дизайн практически не отличается от традиционных очагов, отапливаемых дровами или хворостом

Как и настенные биокамины, напольные варианты совмещают декоративную роль с функциональной, наполняя комнату теплом.

Преимущества и недостатки биокаминов

Как любые устройства, такие очаги обладают сильными и слабыми сторонами.

Вне зависимости от модели, все экокамины обладают следующими достоинствами:

В то же время следует отметить и ряд проблем, связанных с работой экокаминов.

К числу отрицательных факторов относятся:

Негативными сторонами биоочагов можно пренебречь, особенно, если речь идет о декоративных устройствах.

Биокамин — интересный элемент декора, нередко превращающийся в центральный акцент интерьера. Учитывая это, рядом недостатков его можно пренебречь

Основные элементы конструкции

При всем разнообразии моделей экокаминов, их конструкция состоит из сходных элементов, а именно:

Все эти части можно сделать самостоятельно, соорудив биокамин своими руками.

В биокаминах могут применяться два типа устройств для отопления: топливный бак и горелка.

Топливный бак, объем которого составляет от 60 мл до 5 литров, обычно используется в фабричных моделях биокаминов.

Топливный бак обладает множеством достоинств, однако его вряд ли можно сделать самостоятельно, поскольку при его изготовлении используются заводские технологии

Как правило, баки делают из прочного металла, чаще всего нержавеющей стали. Очень важно, чтобы стенки и дно устройства имели достаточную толщину: это гарантирует безопасность и долгий срок эксплуатации.

Топливные баки обладают значительными достоинствами:

Недостатком подобных моделей является достаточно высокая цена.

Более простым вариантом отопительного блока является горелка для экокамина. Внешне подобное устройство выглядит чрезвычайно просто: это предназначенный для наливания биоэтанола резервуар, который может иметь разную форму.

Пользование подобными приспособлениями не так удобно, как топливным котлом. У горелок не предусмотрен также механизм регулирования интенсивности огня, а также возможность быстро потушить разгоревшееся пламя

Для тушения существуют специальные приспособления, которые нужно покупать дополнительно, кроме того, при их использовании в комнате чувствуется резкий запах.

В биокамине, который планируется использовать для обогрева помещения, можно установить 2-3 обычных горелки, однако при этом следует соблюдать определенные нормативы

В то же время у горелок для биокамина есть и свои преимущества. Подобные устройства отличаются низкой ценой, а простая конструкция позволяет сделать их самостоятельно. Кроме того, в одном очаге можно установить сразу несколько таких приспособлений, что значительно повысит теплоотдачу.

Особенности изготовления горелки

Перед началом работы по созданию экокамина важно определиться с моделью очага: будет ли это большое устройство, установленное на полу, подвесной вариант у стены либо компактный прибор, который можно поставить на стол. От этого напрямую зависит размер горелки.

Определившись, попробуйте набросать проект биокамина, чтобы на его основе подготовить чертежи конструкции, а также отопительного элемента. Поскольку принцип работы различных моделей обычно совпадает, на первый план выходят дизайн и функционал.

Важно уделить большое внимание качеству используемых материалов, поскольку от этого зависит безопасность работы очага, а также срок его использования. Выполненный из прочных заготовок отопительный блок будет работать исправно и без сбоев.

Хотя биотопливо для каминов часто фасуется в пластиковые бутыли, это не означает, что горелку можно сделать из пластика: подобное устройство должно быть полностью выполнено из металла.

Правила безопасности требуют, чтобы внутренняя поверхность емкости, используемой для изготовления горелки, не имела дополнительного покрытия (эмалированного, тефлонового или другого)

Наиболее долговечные и надежные приспособления изготовляются из стали-нержавейки, поскольку подобный материал совмещает высокую химическую и термическую устойчивость. Возможно также применение обычной конструкционной стали, хотя ее показатели качества несколько ниже.

Для изготовления топливного блока важно применять заготовки с толстыми стенками. Тонкие детали при нагреве будут деформироваться, что может привести к разгерметизации швов и утечке топлива, вследствие чего может начаться возгорание.

Величина и параметры емкости для горючего зависят не только от габаритов модели, но и от конструктивных особенностей. Если резервуар для топлива не предполагает использования абсорбента, емкость можно сделать невысокой. При этом желательно сделать так, чтобы в горение была вовлечена только небольшая поверхностная часть горючего материала

Горелки для биокамина можно также оборудовать защитным экраном из стекла. Для этой цели лучше взять огнеупорный материал. Если его нет под рукой можно применить обычное стекло, например, взяв его из рамочек для фотографий формата А4. В этом случае следует предусмотреть большее расстояние от горелки, чтобы материал не лопнул от перегрева.

Для того чтобы пламя равномерно распределялось во все стороны, топливный бак рекомендуется накрыть сверху металлической сеткой. Подобная деталь также послужит основой для укрепления декоративных элементов.

В качестве металлической сетки для биокамина можно использовать обычную строительную сеть или даже приспособление для духовки (барбекю), которое обрезается до нужных размеров

Для розжига самодельной горелки используется фитиль, который можно изготовить из обувного шнурка. Один его конец укладывается в наполненный биотопливом резервуар, второй выводится наружу и поджигается. Особенно эффектный вид имеет экокамин, внешний фитиль которого спрятан между декоративными элементами.

Расстояние от горелки до стеклянного экрана должно составлять примерно 15 см, такую же дистанцию следует соблюдать между несколькими отопительными элементами, если они установлены в одном биокамине.

Одна горелка рассчитана на площадь в 16 квадратных метров: этот норматив следует принимать во внимание при планировании устройства очага с несколькими отопительными устройствами.

Как только горелка биокамина будет собрана, необходимо визуально оценить конструкцию, сверить ее с чертежом, а также убедиться в отсутствии деформации. При выявлении дефектов следует разобрать устройство и вновь тщательно подогнать детали.

Варианты горелок для биокаминов

Существует множество схем по изготовлению топливных блоков самостоятельно, предлагаем несколько несложных вариантов.

Наиболее простая модель топливного элемента

Для простейшего варианта горелки для биокамина применяется обычная емкость из нержавеющей стали со стенками не менее 2 мм толщиной.

Чертеж напольного биокамина, длина которого составляет 1,1 метр, с отдельно вынесенной схемой горелки очага на биологическом топливе

Глубина подобного резервуара должна составлять примерно 3-5 см, а его длина и ширина – зависеть от параметров биокамина. Внешний вид бака не имеет значения, поскольку эта деталь находится не на виду, однако следует брать лишь крепкую прочную конструкцию.

В бак наливается качественное биотопливо и опускается фитиль, который выводится на наружную поверхность, например, через сетку, накинутую на огонь. Пропитавшись горючим, при розжиге шнур будет гореть, давая яркий огонек.

Двухкамерная горелка с перфорацией (разрезами)

Подобный вариант конструкции обычно используется в моделях, выполняемых на фабриках. Он позволяет уменьшить площадь поверхности горения, а, следовательно, сократить расходы топлива.

Прежде всего, нужно взять ванночку или другую емкость, выполненную из нержавеющей стали, размеры и требования которой совпадают с предыдущим вариантом.

Затем нужно вырезать пластину той же толщины, что и стенки бака, с длиной, равной длине его внутреннего пространства.

Ширина этого элемента высчитывается по формуле:

W = Wв – 1.5 + 2xHв

Где: Wв – ширина внутреннего резервуара ванночки в см, а Hв – ее глубина (тоже в см).

Пластины сгибаются под углом в 90о со стороны длинных краев, так чтобы сделать ножки, высота которых равна глубине ванночки (Hв). Подобным образом мы получаем П-образный элемент, длина которого соответствует длине ванночки, а ширина – на 1,5 сантиметра меньше.

В одной из ножек П-образной детали просверливаем отверстия или надрезаем ее так, чтобы она напоминала расческу. Элемент устанавливается на ножки в ванночку так, чтобы между поверхностью с отверстиями (надрезами) и стенкой резервуара оставался зазор величиной в 1,5 см.

Самый удобный и функциональный вариант отопительного блока для биокамина состоит из двух камер и позволяет обеспечить ровный огонь при экономном расходовании горючего

После этого бак можно наполнить топливом и зажечь его. При этом пламя будет образовываться лишь на узкой открытой полоске шириной 1,5 сантиметра, тогда как топливо в большей части резервуара, накрытой П-образным элементом, не будет гореть из-за отсутствия доступа воздуха.

В то же время топливо будет постоянно поступать в «рабочий» отсек благодаря прорезям или отверстиям, предусмотренным в пластине.

Для незамедлительного гашения огня рекомендуется также дополнительно вырезать стальную пластину, которой будет прикрываться зона горения.

Как сделать наклонный уровень резервуара? Чтобы топливо сгорало без остатка, желательно придать дну описанной выше модели небольшой наклон, направленный в сторону «рабочего» объема.

Сделать это достаточно легко. Для этого нужно налить в резервуар некоторое количество гипсовой смеси, после чего наклонить в нужную сторону и подождать затвердения раствора.

В этом случае «ножку» П-образной детали, на которой не имеется перфорации, желательно немного укоротить, чтобы конструкция оставалась строго горизонтальной, несмотря на имеющийся наклон дна.

Топливный бак с двойным дном дает дополнительную гарантию безопасности и надежности, а также имеет больший срок эксплуатации

Возможно также изготовить топливный бак, имеющий двойное дно. Для этого уже изготовленная горелка помещается в бак большего размера, при этом края верхнего элемента должны перекрывать стенки нижнего.

Простейшее устройство с наполнителем

Резервуар рабочего отсека (П-образную часть) можно также наполнить абсорбентом (наполнителем), в качестве которого чаще всего применяется минеральная вата.

Вместо базальтовых волокон лучше отдать предпочтение материалу на акриловой основе по следующим причинам:

Если же вам не удалось отыскать вату, сделанную на основе акрила, годятся другие виды аналогичной продукции, предпочтительно более мягкие материалы.

На качество наполнителя оказывает влияние даже направление волокон минеральной ваты. Для биокамина лучше подходит материал, имеющий хаотичные, а не вертикальные волокна

Пропитавшись биоэтанолом, абсорбент будет постепенно отдавать топливо, продлевая время горения биокамина.

Наиболее легкий вариант горелки с наполнителем из стекловаты доступен каждому. В этом случае требуется небольшая металлическая емкость, например, кружка или консервная банка. В резервуар помещается абсорбент, так чтобы он заполнил весь объем (уплотнять его не требуется), после чего наполнитель хорошо пропитывается биоэтанолом или другим жидким топливом.

Всего за несколько минут можно своими руками изготовить элементарную горелку для биокамина, используя подручную металлическую емкость и крышку с отверстиями

Сверху емкость прикрывается подходящей по размеру металлической сеткой или крышкой с перфорированными отверстиями, после чего горючее поджигается.

Декорирование топливного устройства

Горелку для камина можно украсить дополнительными элементами. Это не только облагородит конструкцию, но и поможет замаскировать фитиль.

Эффектно украсить биокамин можно с помощью различных материалов. На данном рисунке декор выполнен при помощи металлических стержней

Среди наиболее популярных украшений можно назвать:

Также хороша декоративная облицовка, выполненная из жаропрочной керамики, и глиняные, фаянсовые фигурки, которые можно поставить на крышку камина либо рядом с ним.

Желательно применять съемные компоненты декора, что позволит периодически изменять внешний вид устройства.

Выводы и полезное видео по теме

Предлагаем вам инструкцию по самостоятельному изготовлению горелки для биокамина:

Собственноручное изготовление биокамина, составной частью которого является отопительный элемент:

Как вы видите, конструкция горелки достаточно легка, и сделать ее доступно каждому. Разместив ее в подходящем корпусе, вы получите чудесный биокамин, который внесет в интерьер помещения уют и оригинальность.

Задумались об изготовлении камина на биотопливе своими руками? Может у вас есть оригинальные идеи по декорированию и вы хотите поделиться ими с другими пользователями? Или хотите уточнить технические моменты процесса сборки биокамина? А может вы уже изготовили стильный камин и хотите продемонстрировать его новичкам? Пишите свои рекомендации, добавляйте фото под этой статьей.

Мода на новые камины на экологически чистом топливе пришла из стран Скандинавии. Они не только оживляют интерьер квартиры, но и способны обогреть подобно обычной каминной топке. Идея отличная, но как сделать биокамин своими руками, чтобы получилось красиво, эффективно и безопасно – пламя в топке все же настоящее.

Насколько хорош биокамин

В конструкции камина используется жидкое топливо. В больших автоматизированных биокаминах оно находится внутри трубчатого бака с клапаном подачи. В простых моделях жидким топливом заправляют волоконный поглотитель, которым заполнен блок горения. Так что биокамин по сути – это большой примус с фитильным сжиганием топливной смеси.

Поэтому сделать каминную топку не составит особого труда:

Биокамин не требует дымохода или вытяжной трубы, поэтому его можно сделать встроенным в мебель, в стену, стол, в напольном варианте. На балконе, закрытой террасе или в неотапливаемом помещении биокамин можно сделать без экранов.

Наиболее популярные модели биокаминов делают со стеклянными корпусами, плоскими или кубической формы. В этом случае корпус нужно сделать открытым, без потолочной части, иначе пламя просто погаснет после выгорания кислорода в замкнутом объеме.

Можно сделать камин по шведской схеме с колпаком-вытяжкой и круглым топливным блоком, заполненным крупнозернистой засыпкой. Это одна из наиболее удачных переносных моделей, устанавливаемых в беседках и на крытых террасах.

Что нужно помнить

Считается, что мода на камины на жидком биотопливе началась с этой модели. В сильный мороз с помощью биокамина можно дополнительно обогревать помещение. За один час в устройстве сгорает до 0,5 л топлива калорийностью 25 МДж/л. Это значит, что выделяется тепла в электрическом эквиваленте, равном 2-3 кВт/ч. Не все тепло может использоваться для обогрева, но все равно это много, если правильно сделать вентиляцию, то этого хватит на комнату до 18 м2.

Прежде чем сделать биокамин, нужно помнить:

Термостойкие марки стекла сложно обрабатывать, поэтому его заменяют обычным стеклом, но перед установкой нужно сделать отпуск в электрическом духовом шкафу. Чем тоньше стекло, тем меньше риск его растрескивания из-за термических напряжений.

Пошаговая инструкция создания биокаминов

Если упрощенно, то наиболее сложной деталью камина считается топливный блок. Лучше использовать пошаговую инструкцию, чтобы ничего не испортить. В нем находится биотопливо. В процессе работы корпус нагревается, благодаря чему испаряются самые тяжелые фракции топлива, окрашивающие пламя в желтый цвет. Если сделать топливный блок негерметичным или из неподходящего материала, то пары горючего могут просочиться через щель, и биокамин вспыхнет огнем.

Перед тем как сделать биокамин своими руками, необходимо выбрать размеры топливного блока. Горелочное устройство всегда делается в форме вытянутой пустотелой призмы или длинной коробки. Это оптимальная конструкция. Можно сделать биокамин своими руками круглой формы из обыкновенной пивной банки. Уложить ее в керамический горшок и засыпать гравием. Но это будет декоративный вариант, вроде настольной свечи.

Лучше сделать полноценный топливный блок, а форму и дизайн каминного портала можно менять, если потребуется. В этом случае длину корпуса горелочного устройства выбирают в зависимости от площади помещения.

Портал для биокамина лучше всего сделать из стекла и огнестойкого гипсокартона (розового цвета). Любая древесина исключена. Можно сделать из гипса, акриловой смолы с наполнителем из гранитного отсева. Пламя получается не слишком горячее, но если сделать фасад или декоративные детали из ПВХ, ПП или ПЭ, то конструкция через определенное время деформируется.

Один из наиболее удачных вариантов расположения биокамина – это установка его на стене. Единственное условие – отсутствие рядом растений, цветов, а также декоративной отделки, картин, рисунков, фотографий.

У настенного расположения биокамина есть преимущества:

Корпус биокамина можно сделать по приведенному ниже чертежу или придумать свою схему.

Конструктивно портал биокамина состоит из 2 частей – топки и фасада. Лицевую (фасадную) панель лучше сделать из фанеры толщиной 8 мм, покрытой термостойким полиуретановым лаком. Если есть возможность, то лицевую часть нужно сделать плоской. Например, наклеить на фанеру лист монолитного поликарбоната толщиной 10 мм и размером 920х480 см. Внутри нужно будет сделать окно топки 300х640 см.

Топку делают из алюминиевой полосы или оцинкованного металла, толщиной не менее 0,7-1,0 мм. Потребуется вырезать заготовку шириной 200 мм и длиной 2010 мм. На боковых кромках в продольном направлении нужно отложить по полосе шириной 25-30 мм, а также нанести разметку линий изгиба заготовки. По линиям выполняется пропил болгаркой на глубину 0,2-0,3 мм, чтобы углы гнулись без скруглений. Корпус топки гнут на металлической оправке (уголке), зажатой в тисках.

Боковые полоски с одной стороны отгибают наружу, с противоположной нужно сделать загиб внутрь короба. В донной части корпуса нужно будет вырезать прямоугольное отверстие по размерам топливного блока, а также закрепить два уголка (само горелочное устройство нужно будет купить или сделать заранее).

С тыльной стороны к отогнутым полкам топки саморезами крепят 2 оцинкованных U-профиля. К противоположной крепят фанерный фасад биокамина.

Топливный блок можно будет сделать из алюминиевой коробки с плотно подогнанной крышкой. Высота блока не должна превышать 60 мм. После крепления биокамина на стену обычными дюбелями тыльную часть закрывают стенкой, изготовленной из полированного листа алюминия толщиной 0,5-0,7 мм.

Портал нужно закрыть стеклянной пластиной. Держатели для стекла лучше всего сделать из дуба или бука, металлические использовать не рекомендуется.

Топливный блок можно сделать из отрезка профилированной трубы 50х25, у которой срезана половина стенки и заварены торцы. В качестве наполнителя можно использовать обычную хлопковую вату.

У большинства моделей камина на жидком биотопливе присутствует один и тот же недостаток. Биокамин нельзя сделать достаточно мощным, если нет специальной системы вентиляции. Иначе можно отравиться углекислым газом и продуктами неполного окисления этилового спирта.

Идея сделать мощный биокамин, который можно использовать для обогрева комнаты или дома, выглядит привлекательной. Тем более что специальные конструкции напольных биокаминов массово используются для отопления загородных домов и коттеджей.

В первую очередь необходимо сделать 2 деревянных блока квадратной формы. Для изготовления лучше использовать фанеру 16 мм.

Верхний блок биокамина выполнен с двойными стенками и внутренней нишей. Сам короб крепится на каркас из оцинкованного профиля так, чтобы между потолком и блоком оставался зазор 30-40 мм. В нишу помещают блок-вытяжку. Через него очищенный и подогретый в биокамине горячий воздух будет выдуваться в отапливаемое помещение комнаты.

Следующим этапом необходимо сделать дымоход. Его нужно клеить из отдельных листов стекла 500х1600 мм, толщиной 6 мм. Каждый лист проклеивают по верхнему торцу, вставляют между двойными стенками и фиксируют струбцинами. Далее все листы выравнивают так, чтобы стекло на углах соприкасалось ровно по граням, иначе вид биокамина будет испорчен. Кромки проклеивают циакрином или термостойким акриловым клеем.

Далее нужно сделать нижнюю тумбу биокамина. Высоту блока подбирают так, чтобы между столешницей из стекла (толщиной 15 мм) и нижней кромкой стеклянного дымохода оставался промежуток 25-30 см. Этого достаточно для заправки и розжига биокамина.

В центральной части тумбы устанавливают металлическую коробку размерами 40х40 см. Внутрь устанавливаются стандартные топливные блоки цилиндрической формы. Горелки не фиксируют, но расставляют в коробке так, чтобы расстояние между ними было не менее 50 мм. Чтобы при розжиге одного топливного блока пламя не обжигало соседние горелки. Поверх блоков укладывается стальная сетка и выкладываются камни песчаника.

Для биокамина потребуется минимум 4 топливных блока объемом по 250 мл. Но очаг можно сделать и на 6 или 8 горелок. Каждая такая «банка» стоит до 6 тыс. руб. Получается недешево, поэтому блоки можно сделать из походных кружек из нержавеющей стали. Стоит такая посуда до 200 руб., нужно лишь заполнить ее хлопковым наполнителем и сделать сетку (из крышки).

Мощность такого биокамина получается достаточно большой – до 1 кВт/ч на одну банку. Поэтому есть все шансы сделать отопление однокомнатного домика только за счет каминной топки.

Для изготовления камина в современном дизайне потребуется:

Кроме того, потребуются болгарка с диском для резки металла, краска черная термостойкая для каминов. Если сделать настольный вариант биокамина, то под камень нужно будет подобрать деревянную дощечку из древесины с красивым рисунком волокон. Но придется поискать инструкцию по изготовлению подставок из камня.

Делаем топливный блок

Горелку проще всего изготовить из профилированной трубы. Задвижку, с помощью которой можно регулировать высоту пламени, можно сделать съемной, но, как показывает практика, большинство владельцев ею не пользуются. Так как горелка щелевая, первым делом необходимо сделать продольный пропил в плоской стенке, чтобы дальше можно было сформировать плоскость горения.

Размечаем срединную линию, слева и справа от оси откладываем по 10 мм.

Всего планируется сделать щель шириной 20 мм, с отступами от краев по 50 мм. Делаем 2 пропила, чтобы убрать лишний металл. Образовавшуюся полоску разрезаем диском по диагонали. После чего каждый кусок можно отогнуть и отрезать. Кромки нужно будет зачистить.

Следующим этапом нужно сделать защитную сетку. Для биокамина лучше всего подойдет плетеная сетка из катаной проволоки 0,5-0,7 мм. Если нет никакой, то можно использовать полоску из перфорированного металла. Иногда сеточку делают из стальной заготовки толщиной 0,5 мм, пробив в ней достаточное количество отверстий.

Ширину полосы выбирают по поперечному размеру топливного блока плюс высота боковин. Такую сетку можно приварить к блоку, но лучше сделать ее съемной. После установки сетки боковины закрывают, с одной стороны стенку заваривают «наглухо», с другой – стальную пластину вклеивают перед заправкой на автомобильном герметике.

Корпус топливного блока нужно зачистить наждачным, а затем войлочным кругом.

Вырезаем нишу в камне

Для настольного варианта биокамина важен дизайн и стиль, поэтому для топливного блока нужно сделать внешний корпус из камня. Размер и форма подбирается индивидуально, но лучше всего выбрать продолговатый, плоский камень, чтобы поместился и топливный блок, и можно было сделать крепление для стеклянного экрана. Лучше всего подойдет мягкий мрамор или кальцинированная форма природного известняка.

Чтобы сделать нишу под топливный блок, часть каменной породы можно вырезать болгаркой, но основную массу придется выбивать вручную и с помощью сверла с алмазной насадкой.

Камень, выбранный для изготовления корпуса биокамина, обрезают так, чтобы с одной стороны получилась вертикальная плоскость. На эту часть будет крепиться стекло. В верхней части камня нужно сделать нишу для топливного блока.

Сетку вставляют внутрь корпуса, прихватывают прижимами из тонкой пружинной проволоки в зоне горения. Щель на блоке заклеивают скотчем и окрашивают термостойкой каминной эмалью.

После окрашивания топливный блок заполняют пористым наполнителем. В биокаминах промышленного изготовления используется пористый материал, похожий на пемзу. Для самодельного блока наполнитель можно сделать из хлопковой ваты. Ее плотно набивают внутрь, после чего съемную стенку вклеивают на термостойком герметике.

Топливный блок должен вставляться в нишу внутри камня с зазором, иначе при сильном нагреве могут лопнуть сварочные швы. При постоянном пользовании биокамином наполнитель нужно будет менять один раз в 2-3 месяца.

Следующим этапом необходимо вырезать стеклянный экран. Стекло будет крепиться на камне с помощью пробок и декоративных винтов. Поэтому нужно будет сделать 2 сквозных отверстия алмазным сверлом, перенести разметку на боковую плоскость камня и пробить посадочные места под пластиковые пробки.

Заправляют биокамин с помощью лейки или шприца, но можно купить бутылку с биотопливом со специальной насадкой (сделать самому).

Розжиг биокамина выполняют спичками или зажигалкой, но только если топливный блок холодный. Топливо загорается медленно, поэтому опасности получить ожог нет.

В горячем состоянии заправлять нельзя. Нужно сделать паузу на 15 мин. Разжечь горячий биокамин можно в любой момент, но делать это необходимо специальной ручной пьезозажигалкой или использовать каминные спички.

Как правило, такие биокамины делают в форме стеклянного куба или параллелепипеда. Это уже не столько прибор отопления, сколько декоративный элемент интерьера квартиры. Коробки врезают в межкомнатные перегородки, в мебель.

Наружную облицовку можно склеить из любого стекла, но лучше все же использовать термостойкое. Его можно отыскать в мастерских по ремонту каминного оборудования. Ограничений по дизайну или форме стеклянных боксов нет, но есть определенные требования к высоте ниши, в которой планируется установка биокамина.

Полки, потолки и стенки ниши нужно сделать из огнестойкого гипсокартона. Для каркаса используется стандартный оцинкованный профиль. Но ниши для биокамина нельзя делать изолированными, в нижней части ниши необходимо сделать окна для притока свежего воздуха, а в верхней – между потолком и стенкой обязательно оставляют щели для удаления продуктов сгорания. Иначе биокамин работать не будет.

Рекомендованная высота ниши 500 мм, от крайней точки пламени до боковой стенки должно быть не менее 80 мм, до задней стенки – 60 мм.

Проще всего сделать биокамин по классической схеме каминного портала.

Это наиболее безопасный и надежный способ установки биокамина. Кроме того, при такой схеме есть возможность внести изменения в конструкцию горелочного блока. Большинство каминных горелок на биотопливе устроены так, что высота пламени получается относительно невысокой, а цвет голубоватым, мало похожим на огонь настоящего камина.

Поэтому для подобных моделей используется горелочный блок с другой схемой сжигания биотоплива.

Делаем топливно-горелочный блок для камина

Для изготовления горелки потребуется заготовка профилированной трубы 40х40 мм, со стенкой 1,5 мм. Ориентировочная мощность такого блока 450 Вт.

На 2 сопряженных гранях трубы нужно нанести продольные линии и вырезать ¼ профиля. Это можно сделать болгаркой или аргоновым резаком.

Далее вырезанный уголок зажимаем в тисках и с помощью болгарки делаем крестообразные прорези через каждые 40-50 мм длины.

Прорези нужно сделать аккуратно и точно, именно в них кроется весь секрет горелки для биокамина. Если в обычных блоках топливо выгорало равномерно по всей длине, то в данной конструкции большая часть разогретых паров истекает через крестообразные отверстия. В результате высота пламени в биокамине получается примерно такой же, как и при сжигании твердого топлива.

Далее переворачиваем деталь уголком вниз, устанавливаем на вырез в оставшейся трубной заготовке и привариваем аргонной сваркой или углекислотным полуавтоматом по всей длине.

Так как деталь тонкостенная, то перед тем как проварить швы, нужно сделать точечные прихватки парами, симметрично по всей длине трубы. Только потом можно сваривать непрерывным швом.

После зачистки сварочный шов практически невидим. В качестве наполнителя используется обычная вата, но запрессовать ее внутрь блока нужно максимально плотно. Отверстия на торцах закрываются пробками из белой термостойкой резины.

Чтобы блок можно было установить внутрь камина, к боковым граням нужно приварить опорную пластину из нержавейки.

Цвет и высота пламени самодельного биокамина выгодно отличаются от большинства моделей.

Цвет и форма языков пламени напоминают горение березовых поленьев. Такой блок лучше всего подойдет для моделей в форме классического каминного портала.
