7 вопросов и ответов об огнетушителе для частного дома. УЗИС, дуговая защита AFD D. ГОСТ, огнезащита УЗМ 51МД

Принцип работы устройств защиты от искрения

Каким же образом искрозащитное устройство, которое стоит в электрощитке на входе в дом, видит искрение провода в самой дальней розетке спальни или зала? Какая магия здесь используется?

Конечно же магии тут никакой нет, все основано на законах физики. Аппарат главным образом следит за спектром тока проходящего через него.

Когда в цепи электропроводки в любом месте начинается искрение, во первых искажается синусоида и она становится рваной. Сила тока и напряжение начинают скачкообразно изменяться. Возникают помехи.

Однако если бы защита была отстроена на отслеживание только этих параметров, было бы очень много ложных срабатываний. Именно этим грешили самые первые экземпляры.

Поэтому последние качественные УЗИС или УЗДП анализируют массу параметров:

Производителям аппаратов защиты от искрения  и дуги, предписаны стандартом ГОСТ следующие три главные задачи:

Все что искрит с током дуги меньше чем 2,5А устройство вправе игнорировать и пропускать.

Ведь простое включение вилки в розетку также вызывает искрение. Но при этом ничего отключаться не должно.

Установка учетных и защитных устройств в щиток

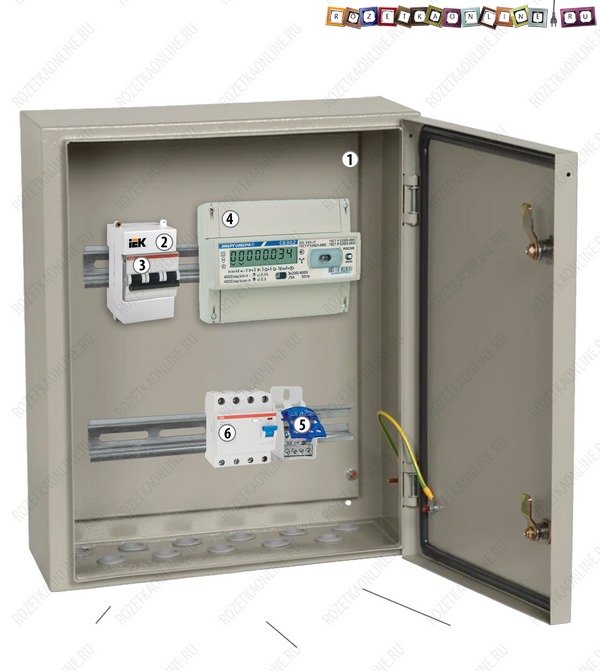

Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения  проводников. Для варианта с ВДТ — выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма — 16мм. кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм. кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм. и наконечники НШВИ.

Шаг №3Конструктивное исполнение

Существует электронное и электромеханическое УЗО. Отличить их можно по надписям на корпусе.

У электронного нарисована схема с поляризованным реле в виде буквы “А” в треугольничке.

У эл. механического такого обозначения нет.

Какое из них лучше? Эл. механическое УЗО считается более надежным, поэтому рекомендуется выбирать именно его.

Подключение к трехфазной сети

Трехфазное питание на 380 В используется на заводах и в небольших мастерских. От них питаются станки, различные печи и асинхронные двигатели (лифт). Установка УЗО в трехфазной сети ничем принципиально не отличается от однофазной. Разница кроется только в количестве выводов у защитного прибора. У трехполюсного УЗО 8 контактов для подсоединения кабелей. Четыре входящих L1, L2, L3 и N и 4 исходящих с аналогичной маркировкой.

При подключении возможна путаница в проводах. Чтобы разобраться в цветовых и буквенных маркировках, достаточно знать простые соотношения из таблицы.

Российские обозначенияЕвропейские обозначения
Фаза АЖелтыйL1Коричневый
Фаза BЗеленыйL2Черный
Фаза CКрасныйL3Серый
Нулевой проводСиний (голубой)NСиний (голубой)
Заземляющий проводPEЗелено-желтый

Вводное трехфазное УЗО + отдельные групповые

Устройство устанавливается после вводного трехполюсного автомата. Через него проходят три проводника питающей сети. Затем они идут непосредственно на УЗО. Подключение осуществляется с учетом маркировки. Клемма L1 на выходе автомата соединяется с L1 на защитном устройстве, L2 с L2 и так далее.

После вводного трехфазного УЗО провода следуют на групповые автоматы. Нулевая жила подключается на общую N шину. В идеале она имеет голубой цвет. Затем фазные провода с автоматов подключаются на однополюсные групповые УЗО и расходятся по потребителям.

Вводное защитное устройство + трехфазный счетчик

Схема схожа с предшествующей. Однако в этом случае добавляется трехфазный счетчик электроэнергии. Он имеет 8 выводов, предназначенных для подключения 3 фаз и нуля. Прибор учета монтируется на выход вводного автомата. После счетчика следует трехфазное УЗО. За ним — групповые однополюсные автоматы и устройства защитного отключения.

Подключение устройства защитного отключения к двухфазной сети

Случай экзотический. От двухфазных сетей электроснабжения отказались в начале ХХ века. Шанс столкнуться с ними у современного электрика стремится к нулю. О подключении УЗО к двухфазной сети стоит подумать в формате факультатива.

Каждый полюс розетки является фазным. Он имеет потенциал относительно земли, равный примерно 127 вольт. Схемы подключения устройств защитного отключения аналогичны однофазным. Но автоматический выключатель необходимо монтировать на каждую из двух приходящих фаз. Разумеется, исключено подключение одного из питающих проводов на заземление или корпус электрощитка.

Дополнительная информация. Двухфазное электроснабжение жилых домов ушло в прошлое. Однако у многих современных маломощных трансформаторов обмотка рассчитана от 380 В. Она работает от 2 фаз. Обычно это трансформаторы собственных нужд в промышленном оборудовании. Устанавливать для них отдельное УЗО нецелесообразно.

Установка остальных устройств в щиток

Затем в электрощит устанавливается оставшееся оборудование и устройства. Вся сборка представлена на изображении ниже, она включает:

2) Бокс/кожух для установки вводного АВ на 3 модуля

Установка автоматического выключателя

Вводной автомат (No3 на схеме) устанавливается в бокс. После подключения к нему проводников, он закрывается крышкой.

Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал треполюсного автомата должен быть 25А.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Как проверить УЗО за 30 секунд

Устройство защитного отключения отвечает за здоровье и безопасность людей, поэтому периодически его следует проверять на исправность. Для этого на приборе предусмотрена кнопка «test». Если при ее нажатии УЗО выбивает, то оно считается исправным.

Автомат с кнопкой “тест”

Существует и другая более надежная методика проверки. Для нее необходимо подключить резистор между заземлением и фазным проводом розетки. Сопротивление резистора подбирается исходя из закона Ома и тока срабатывания УЗО. Способ крайне опасный для испытателя. Его не рекомендуется использовать людям, которые не имеют образования и опыта работы электриком.

Из чего же состоит УЗО? Сама конструкция УЗО выполнена из диэлектрика. Внутри смонтирован маленький трансформатор тока. Он имеет три обмотки.

• ⚡обмотку управления
• ⚡две первичные обмотки

Первичные обмотки подключены встречно друг другу. По первой течет ток к нагрузке, по второй (которая образуется нулевым проводником), ток течет в обратном направлении (от нагрузки).

Что же заставляет срабатывать УЗО? В нормальной ситуации, когда нет замыкания или повреждения изоляции, все токи протекающие в обмотках одинаковы по величине, однако текут в разных направлениях. При протекании они создают в сердечнике трансф. тока взаимно уравновешивающие магнитные потоки. Поэтому суммирующий магнитный поток будет нулевым и УЗО не сработает.

А что происходит, когда повреждается изоляция и образуется ток утечки? А происходит то, что ток в фазном проводнике будет не равен току в нулевом проводнике. То есть, к току который протекает по фазе, добавится еще ток утечки. Так как токи будут разные, то и магнитные потоки будут наводиться разные. И суммарный магнитный поток окажется не равным нулю. Следовательно будет наводиться электрический ток в обмотке управления.

В тот момент когда такой ток превысит величину 10-30-100-300мА (в зависимости от используемого УЗО), силовые контакты устройства под действием расцепителя отключатся и эл. оборудование с проводкой будут обесточены.

То же самое происходит если человек случайно дотрагивается до оголенных токоведущих частей или не изолированного корпуса оборудования с поврежденной изоляцией. Через наше тело в землю начинает течь ток. Появляется разность токов в проводниках, и как следствие наводится ток в обмотке управления. Затем срабатывает расцепитель и отключаются силовые контакты.

Чтобы проверить УЗО нужно воспользоваться кнопой ТЕСТ. Нажимаете ее и искусственно создаете ток утечки. Исправное устройство защитного отключения обязано отключиться сразу же при нажатии этой кнопки.

Монтаж и типовые схемы подключения противопожарного УЗО

Для установки противопожарного устройства защитного отключения потребуется минимальный набор инструментов, немного опыта электромонтажных работ и подходящая для потребителя схема. Перед монтажом нужно ориентироваться на следующий список инструментов и материалов:

• пассатижи, кусачки, 1-2 м провода сечением от 2,5 кв. мм;
• индикаторная отвертка, мультиметр или контрольная лампочка;
• само УЗО и инструкция по его установке;
• подходящая схема подключения.

Важно! Перед установкой защитного устройства требуется снять с электрощита напряжение. Для этого необходимо отключить вводной автоматический выключатель, затем убедиться в отсутствии опасного потенциала при помощи индикатора или вольтметра. В идеале лучше использовать контрольную лампу накаливания.

Сложности существуют с подбором правильной схемы. Квартирный щиток может быть оснащен заземляющим проводом, а может быть и без него. Некоторые потребители для работы требуют 3 фазы питания, а некоторые только одну. Поэтому ниже приведены несколько типичных схем подключения противопожарного УЗО.

Подключение однофазного УЗО

Одна из наиболее популярных схем. Она применима в квартирах и частных домах с однофазным питанием без заземляющего провода:

• На вводе в электрощит устанавливается автоматический выключатель. Он защитит последующие цепи от КЗ.
• За ним следует прибор учета. В данном случае он однофазный.
• Далее подключается УЗО. Монтаж проводов выполняется согласно маркировке на корпусе прибора.
• После УЗО ноль следует подсоединить на общую N шину, а фаза расходится по групповым автоматам.

Подключение трехфазного УЗО

Для защиты от пожара трехфазной сети потребуется четырехполюсное устройство на 380 В. Остальные же принципы монтажа остаются теми же. Сначала идет вводной автомат, затем счетчик и групповые автоматы или УЗО.

Основная задача противопожарного УЗО — это защита от возгорания проводки. Устройства этого класса рассчитаны на сравнительно высокие токи утечки до 300 мА. Поэтому они не подходят для обеспечения безопасности человека от поражения электротоком.

Схема подключения противопожарного УЗО

На ток утечки противопожарного УЗО оказывает влияние состояние и возраст проводки. Также сказывается ее протяженность и разветвленность. Чем хуже состояние кабелей, тем выше риск ложных срабатываний устройства защиты.

Схема УЗО в сети однофазного напряжения

В советское время проводка в домах строилась по двухпроводной схеме. В каждой розетке присутствовал фазный и нулевой провод. С приходом зарубежных стандартов ситуация изменилась. Теперь, согласно ПУЭ, к каждой розетке должен подводиться отдельный заземляющий проводник.

В результате в одних домах «земля» предусмотрена и, как положено, идет стояком по квартирным щитам. В других она отсутствует. Заземление имеется на трансформаторной подстанции, питающей старый дом. Это создает путаницу в вопросах правильного подключения УЗО.

Схема без применения заземления

Данная схема применяется в домах советской проектировки без заземления. На вводе в квартиру имеется фазный и нулевой проводники. Оба подаются на вход электрического счетчика. УЗО устанавливается после прибора учета. Подключать устройство защитного отключения необходимо в соответствии с маркировкой клемм. Фазный провод присоединяется на контакт L, а нулевой на N.

УЗО не предназначено для защиты от перегрузки по току или короткого замыкания. Поэтому после него устанавливаются обыкновенные автоматические выключатели на 16, 25 или 32 А.

Если квартира небольшая, достаточно одного устройства защитного отключения. Если потребителей много, желательно разгруппировать их. Например, в щитке на вводе в квартиру устанавливается одно противопожарное УЗО с током срабатывания равным 300 мА, после него выполняются разветвления. Отдельные устройства монтируются на розетки и освещение. Их номинал срабатывания должен составлять около 30 мА. На ответственные помещения вроде детской и ванной комнаты подбираются устройства, рассчитанные на отключение при утечке тока, равной 10 мА.

УЗО в электрощите с заземляющим проводом

Данная схема предпочтительней с точки зрения безопасности. В ней УЗО способно полностью реализовать свой потенциал. В однофазной сети с заземлением исключено нахождение металлического корпуса бытового прибора под опасным высоким потенциалом.

В рассматриваемой схеме устройство защитного отключения более чувствительно к повреждению изоляции и контакту фазного проводника с корпусом электрического аппарата. В электрощите имеется фазный, нулевой и заземляющий проводник. Он обозначается желто-зеленым цветом изоляции и разветвляется до каждой розетки в квартире. УЗО подключается между прибором учета и автоматическими выключателями с соблюдением назначения проводов (L и N).

Поскольку УЗО более чувствительно к замыканиям на землю, его номиналы необходимо подбирать тщательней. Желательно использовать разделение нагрузки на отдельные линии. Так в будущем получится проще выявить место повреждения изоляции и утечки тока на землю.

Типовая схема 1 — общее УЗО на вводе

Общее устройство защитного отключения необходимо подсоединить между вводным и групповыми автоматическими выключателями. Схема применима для небольших однокомнатных квартир с проводкой в хорошем состоянии.

Этот вариант отличается яркими достоинствами. Среди них:

• одно устройство стоит недорого и требует меньше времени на наладку;
• простой выбор устройства, ведь не нужно подбирать УЗО со своей уставкой для каждой комнаты в отдельности.

Недостатки более весомые:

• если произошло замыкание на землю, отключится вся квартира (нет селективности защиты);
• в больших квартирах возможны ложные срабатывания и отключения света.

Типовая схема 2 — общее вводное УЗО + однофазный счетчик

Электроэнергия стоит денег. Поэтому на вводе в квартиру всегда устанавливается электрический счетчик. Чтобы у поставщика энергии не возникло вопросов к монтажу щитка, все элементы необходимо установить правильно по схеме.

Устройство защитного отключения подсоединяется ко 2-му и 4-му выводам прибора учета с соблюдением «полярности». Вывод счетчика № 2 идет на фазный вход УЗО «L», а № 4 на нулевой «N». Они располагаются сверху защитного устройства. Выходные клеммы находятся в нижней части прибора. Отходящий нулевой провод подключается к нейтральной N шине, а фазные расходятся по автоматическим выключателям и комнатам квартиры.

Положительные свойства схемы:

• не нужно делать отдельного щитка для защиты, что позволяет сократить время на монтаж проводки;
• низкие расходы, ведь достаточно купить 1 защитное устройство.

• если квартира отключилась, то непонятно, где именно находится проблема;
• если УЗО неисправно, то напряжение пропадет во всей квартире.

Типовая схема 3 — вводное и групповые УЗО + прибор учета электроэнергии

Схема является усовершенствованной версией предыдущей. Выходы счетчика 2 и 3 подключаются на вход общего УЗО. Затем фазный провод с защитного устройства подсоединяется на автоматический выключатель. Нулевой же с УЗО идет на N шину. Далее L провод с автомата раскидывается по отдельным для каждой комнаты устройствам защиты. Их может быть неограниченное количество. Но обычно не более 3-7 штук. Нулевой провод для группы защитных устройств берется с N шины.

• отключается только та комната, в которой произошло замыкание (селективность защиты);
• возможность подбора тока утечки под конкретного потребителя.

• многократно возрастают затраты на покупку и установку защитных устройств;
• выбор тока срабатывания требует профессионального подхода со знанием дела.

Типовая схема 4 — только групповые УЗО

Схема отличается от предшествующей отсутствием вводного УЗО с высоким током срабатывания. L и N проводники от счетчика поступают на групповые автоматы и общую шину нейтрали. Ток срабатывания автоматов подбирается под каждую конкретную комнату или цепь. Например, для освещения он самый низкий всего в несколько ампер, а для розеток на кухне самый высокий порядка 32 А. Затем фазный провод поступает на групповые защитные устройства. Их ток срабатывания отстраивается также исходя из потребителя. Его значение лежит в диапазоне 10-50 мА.

Из плюсов схемы отмечаются:

• экономия на покупке общего вводного УЗО;
• в схеме сохраняется свойство селективности.

Минусы подобной схемы:

• есть риск, что одно из защитных устройств окажется бракованным и не сработает, что чревато пожаром или травмой;
• при неправильном подборе токов срабатывания возможны ложные отключения.

Сборка электрического щита учета с УЗО

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Расчёт параметров УЗО

При расчёте параметров УЗО производители учитывают следующие данные:

• Опасным для человека считается ток в 50 мА. Поэтому все УЗО, предназначенные для защиты от поражения электротоком, имеют уставку дифференциального тока не более 30 мА. Выключатели с большей уставкой являются противопожарными.
• Время срабатывания обеспечивается такое, чтобы при поражении электротоком не успела наступить фибрилляция сердечной мышцы. Безопасным в этом отношении считается период в 20 – 40 мс.
• Каждой силе тока соответствует своя мощность тепловыделения. К примеру, при утечке тока в 500 мА выделяется 100 Вт тепла. Исходя из этого, уставки диф. тока противопожарных УЗО не превышают 500 мА.

Чем ниже температура воспламенения строительного материала постройки, тем более низкой должна быть уставка тока утечки противопожарного УЗО.

Как работает УЗО

УЗО нашло применение как в однофазных квартирных сетях, так и в трехфазных промышленных. Оно предназначено для отключения электропитания в 2 случаях:

• Человек прикоснулся к токоведущей части. Защитное устройство исключает поражение электрическим током.
• Нарушение изоляции проводки и контакт токоведущих частей с землей или корпусом электрического аппарата. Например, стиральной машины, водонагревателя или холодильника.

Принцип действия УЗО

Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводникам. Если они равны, все в порядке. Квартира находится под напряжением. Если прикоснуться к фазному проводу, часть тока потечет в землю через тело человека. Это создаст разницу между токами, идущими по L и N проводникам на вводе в квартиру. УЗО срабатывает, если появляются отличия.

УЗО зарекомендовало себя как противопожарное средство. Одна из причин возгорания проводки — это ток, протекающий через поврежденную изоляцию на землю. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля. Если в квартире установлено УЗО, такая ситуация практически невозможна. Когда случится пробой изоляции и замыкание на землю, устройство зафиксирует разницу токов и отключит систему.

Важно! Следует отличать автоматический выключатель, УЗО и дифавтомат. Эти устройства защиты имеют похожий внешний вид, но выполняют различные задачи. Автоматический выключатель защищает проводку от коротких замыканий и перегрузок. УЗО служит для безопасности человека. Оно отключит напряжение, если прикоснуться к токоведущей части. Дифавтомат сочетает в себе функционал обоих устройств. Остерегает человека от удара током и предохраняет проводку от КЗ.

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Назначение дифференциальных выключателей

Дифференциальные автоматические выключатели предназначаются для защиты электросети от коротких замыканий и асимметрии токов. Принцип работы подобных устройств основан на сравнении значений и направлений токов, протекающих в L и N жилах питающей сети. Если они равны, то дифференциальный автомат остается во включенном состоянии. Если отличаются, то он отключит нагрузку.

Принцип работы дифференциального автомата

Особенностью работы дифференциального автомата является то, что помимо сравнения токов друг с другом, он замеряет их абсолютное значение. Таким образом, диф автомат, кроме сравнивающей функции, выполняет задачу по отсечке потребителя при перегрузке по мощности. В этом плане его роль схожа с обыкновенным автоматическим выключателем.

В итоге можно выделить 2 задачи, которые выполняет диф автомат:

• защита при перекосе нагрузки или утечки тока на землю;
• отключение потребителя при перегрузке или КЗ.

Следует понимать отличия между устройством защитного отключения и дифференциальным автоматическим выключателем. УЗО используется только для обнаружения утечки. Диф автомат же работает по схожему принципу, но дополнительно защищает сеть от замыканий и перегрузок по току.

Как УЗО предотвращает пожар

Для подобных целей применяются специальные противопожарные устройства защитного отключения. Их особенность состоит в высоком токе утечки. Его значения подбираются, исходя из мощности потребителя и нормальных токов утечки (возникают из-за старения изоляции). Ориентировочные значения следующие:

• до 100 мА — для рядовых потребителей, квартир и частных домов;
• до 300мА — для промышленных потребителей, мастерских и небольших цехов.

В большинстве случаев пожар возникает из-за некачественного контакта или плохой изоляции проводки. Ток начинает протекать через защитный слой кабеля на окружающие его предметы. Например, арматуру или металлические корпуса электрических аппаратов. Протекание тока приводит к нагреву поврежденного места. С течением времени его температура возрастает до воспламенения изоляции.

Роль противопожарного защитного устройства заключается в заблаговременном отключении потребителя при возникновении нагревающих токов утечки. Впоследствии такое отключение спасает проводку от пожара. А УЗО не позволит подать напряжение, пока поврежденное место не будет найдено, а проблема устранена.

Дополнительная информация. Если устройство защитного отключения слишком часто срабатывает без ведомой на то причины, то следует обратить внимание на исправность самого прибора. Нередки случаи, когда виновником ложных срабатываний является само УЗО. Во избежание подобных неприятностей лучше приобретать автоматику от надежных производителей, таких как ABB.

Правила подключения

Для самостоятельной установки устройства защитного отключения следует придерживаться ряда правил. Наиболее важные из них следующие:

• При монтаже проводки необходимо строго соблюдать схему. Провода подключаются согласно их буквенной или цветовой маркировке. В идеале на руках у монтажника должна быть схема.
• Устройство защитного отключения подсоединяется только после вводного автоматического выключателя. Подключение к сети без автомата недопустимо.
• Следует обращать внимание на технические характеристики подключаемого УЗО. Если в сети будут протекать токи в 20-25 А, то защитное устройство выбирается не менее чем на 32 А.
• Запрещено использовать в роли заземлителя радиаторы отопления или водяные трубы. Подобный халатный подход чреват летальным исходом для кого-нибудь из соседей.
• Общее правило — все электромонтажные работы проводятся со снятием напряжения за исключением случаев, при которых отключение невозможно.
