чайка 3 стиральная машина

Уход за бытовыми приборами

Для продления срока эксплуатации за бытовой техникой, следует придерживаться простых правил.

В частности, в инструкции для стиральной машины Чайка прописано, что перед стиркой необходимо:

• Залить в бак горячую воду до необходимой отметки.
• Засыпать стиральный порошок.
• На несколько минут включить двигатель стиральной машины Чайка.

Учитывая, что режимы предполагают быструю схему стирки, необходимо использовать небольшое количество стирального средства. По окончанию процесса, следует:

• Очистить внутреннюю сетку бака и промыть его.
• Промыть шланги, насос горячей водой.
• Вытереть насухо бак центрифуги и стирки.
• Убрать все комплектующие в специальную нишу.

Следует избегать для хранения техники помещений с повышенной влажностью или температурным режимом ниже +5С.

Характеристика

Стиральную машину «Чайка» начали выпускать еще во времена Советского Союза. Данный вид техники быстро стал популярным среди населения, так как освобождал хозяек от ручной стирки. Ими пользуются и в настоящее время, иногда такие агрегаты встречаются в дачных домиках или съемных квартирах. Это неудивительно, так как срок эксплуатации этой стиральной машины составляет около 20 лет.

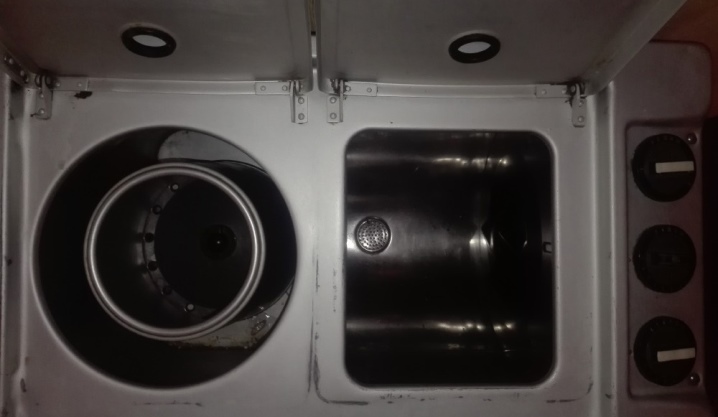

«Чайка» состоит из двух баков:

Во время рабочего процесса испачканные вещи помещают в первый бак, а после окончания стирки перемещают во второй, где они отжимаются.

Эта стиральная машина не характеризуется программированием, поэтому до момента загрузки белье стоит осматривать на наличие пятен, а также разделять цветные и белые изделия.

Ремонт отечественных стиральных машин

Ремонт стиральной машины «Чайка»

Напряжение сети, В220Размеры, мм675х410х740
Потребляемая мощность, Вт36Масса, кг44,8

Устройство стиральной машины.

Стиральная машина ЧАЙКА предназначена для стирки и полоскания
белья в домашних условиях. Машина имеет двухбаковую конструкцию и
состоит из сварного корпуса, внутри которого расположены стиральный
бак и бак центрифуги.

Привод активатора состоит из асинхронного электродвигателя,
шкивов и клинового ремня. Для уменьшения вибрации и шума центрифуга
имеет эластичную резиновую подвеску. На одном конце вала
электродвигателя закреплен центробежный насос. Он соединен шлангами
с клапанным устройством и выходным штуцером

Рис. 1 Внешний вид и
устройство СМ Чайка

Электрооборудование.

Электрооборудование стиральной машины «Чайка» состоят из
двигателя М1 типа АВБ-071-4С У4, 180 Вт, М191, ТУ 16-513-028-78;
рабочего конденсатора СГ типа КБГ-МН-2-600 В-6 мкФ ±10%, ГОСТ
6118-78; теплового защитного реле РТ типа РТ-10-1. 4-УХЛ4, ТУ
16-523-297-75; реле времени РВ типа РВ-6А, ТУ 25-07-1232-78;
переключателя режимов В2′ типа С-1-00-4/250, ТУ 27-09-1222-78;
электронного реверсивного устройства ЭРУ типа ЭРУ-1-УХЛ4, ТУ
27-36-781-79 и элементов фильтра радиопомех — конденсаторов СЗ’; С4′
типа МБМ-500 В-0,1 мкФ ±20%, ГОСТ 23232-78 и резистора R типа
МЛТ-2-15 Ом+10%, ГОСТ 7113-77.

Привод центрифуги состоит из двигателя М2 типа ДЦСМ-ЗБ УХЛ4, 220
В,
ТУ 16-513-368-78; рабочего конденсатора С2′ типа МБГП-1-630 В-10 мкФ
±10%,
ГОСТ 7112-74; микропереключателя ВГ типа МП 2101 У4, исп. 311, ТУ
16-526-322-78
и реле времени РВ типа РВ-8А, ТУ 25-07-1232-78.

Рис. 2 Схема электрическая принципиальная
стиральной машины Чайка.

При самостоятельном ремонте читай
типовые неисправности полуавтоматических
стиральных машин, а также
взаимозаменяемость
деталей и сборочных единиц стиральных машин серии СМП.

Установленное на машинах ЧАЙКА ЭРУ обычно позволяет
регулировать время стирки от 0 до 6 мин. Для наиболее качественной
стирки цикл работы машины должен быть
следующий: 50 с — вращение в одну сторону, 10 с — перерыв, 50 с —
вращение в другую сторону, 10 с — перерыв и т. В
этом случае стиральную машину можно улучшить см. модернизация стиральной машины
, где предлагается устройство
реверса электродвигателя СМ. Это устройство подойдет и в случае
выхода из строя ЭРУ.

Использованы «Информационные материалы ЦНИИТЭИ. 1980-1990»

Поиск на сайте

Известно, что величина сопротивления рабочей обмотки должна быть меньше пусковой. Дальше идет провода статора красный и коричневый. Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. Она необходима для того, чтобы сформировать первоначальный крутящийся момент в какую-либо сторону. Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин. В следующую подключим одну из щёток. Недостатком такого мотора является трудоемкость — его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.

Ремонт стиральной машины «Чайка»

Напряжение сети, В220Размеры, мм675х410х740Потребляемая мощность, Вт36Масса, кг44,8

Устройство стиральной машины.

Стиральная машина ЧАЙКА предназначена для стирки и полоскания белья в домашних условиях. Машина имеет двухбаковую конструкцию и состоит из сварного корпуса, внутри которого расположены стиральный бак и бак центрифуги.

Привод активатора состоит из асинхронного электродвигателя, шкивов и клинового ремня. Для уменьшения вибрации и шума центрифуга имеет эластичную резиновую подвеску. На одном конце вала электродвигателя закреплен центробежный насос. Он соединен шлангами с клапанным устройством и выходным штуцером

Рис. 1 Внешний вид и устройство СМ Чайка

Электрооборудование.

Электрооборудование стиральной машины «Чайка» состоят из двигателя М1 типа АВБ-071-4С У4, 180 Вт, М191, ТУ 16-513-028-78; рабочего конденсатора СГ типа КБГ-МН-2-600 В-6 мкФ ±10%, ГОСТ 6118-78; теплового защитного реле РТ типа РТ-10-1. 4-УХЛ4, ТУ 16-523-297-75; реле времени РВ типа РВ-6А, ТУ 25-07-1232-78; переключателя режимов В2′ типа С-1-00-4/250, ТУ 27-09-1222-78; электронного реверсивного устройства ЭРУ типа ЭРУ-1-УХЛ4, ТУ 27-36-781-79 и элементов фильтра радиопомех — конденсаторов СЗ’; С4′ типа МБМ-500 В-0,1 мкФ ±20%, ГОСТ 23232-78 и резистора R типа МЛТ-2-15 Ом+10%, ГОСТ 7113-77.

Привод центрифуги состоит из двигателя М2 типа ДЦСМ-ЗБ УХЛ4, 220 В, ТУ 16-513-368-78; рабочего конденсатора С2′ типа МБГП-1-630 В-10 мкФ ±10%, ГОСТ 7112-74; микропереключателя ВГ типа МП 2101 У4, исп. 311, ТУ 16-526-322-78 и реле времени РВ типа РВ-8А, ТУ 25-07-1232-78.

Рис. 2 Схема электрическая принципиальная стиральной машины Чайка.

Использованы «Информационные материалы ЦНИИТЭИ. 1980-1990»

Как подключить двигатель от центрифуги чайка

Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило, основой любой стиралки есть ее электродвигатель, который может найти свое применение и после разборки стиралки на запчасти.

Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.

Вот лишь несколько идей удачного применения электродвигателя от стиралки:

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно подключить двигатель от стиральной машинки.

Виды двигателей

В стиральных машинках разных поколений и стран производства, могут быть и разные типы электродвигателей. Как правило это один из трех вариантов:

Инверторный (бесколлекторный) Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД. В конструкции двигателя все так же присутствует статор и ротор, однако количество соединительных элементов сведено к минимуму. Отсутствие элементов подверженных быстрому износу, а так же низкий уровень шума. Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену.

Схемы подключения

Для начала нужен тестер или мультиметр. Нужно найти две соответствующие друг другу пары выводов. Щупами тестера, в режиме прозвонки или сопротивления, нужно отыскать два провода которые между собой прозваниваются, остальные два провода автоматически будут парой второй обмотки.

Вместо контактора «SB» может стоять неполярный конденсатор малой емкости (около 2-4 мкФ) Как это обустроено в самой стиралке для удобства.

Если же двигатель будет запускаться без нагрузки, то есть, не будит на его валу шкива с нагрузкой в момент запуска, то такой двигатель может запускаться и сам, без конденсатора и кратковременной «запитки» пусковой обмотки.

В кнопке контакт «SB» строго должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка, в противном случае пусковая обмотка может сгореть.

Иногда в такого двигателя может быть не четыре, а три провода на выходе, в таком случае две обмотки уже соединены в средней точке между собой, как показано в схеме. В любом случае разбирая старую стиралку, можно присмотреться как там был подключен в ней ее двигатель.

Когда возникает необходимость реализовать реверс или сменить направления вращения двигателя с пусковой обмоткой, можно подключить по следующей схеме:

Коллекторный тип двигателя (современные, стиралки автомат с вертикальной загрузкой)

Как правило это коллекторные двигатели без пусковой обмотки, которые не нуждаются и в пусковом конденсаторе, такие двигатели работают и от постоянного тока и от переменного.

Также могут быть выведены и выводы термозащиты, которые встречаются редко, но они нам так же не понадобятся, это как правило нормально замкнутый или разомкнутый контакт с «нулевым» сопротивлением.

Дальше подключаем напряжение к одному из выводов обмотки. Второй ее вывод соединяют с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Двигатель должен заработать и вращаться в одну сторону.

Чтобы изменить направление движения двигателя, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки.

Такой двигатель можно проверить автомобильным аккумулятором на 12 вольт, не боясь при этом «спалить» его из за того что неправильно подключили, спокойно можно и «поэкспериментировать» и с реверсом и посмотреть как двигатель работает на малых оборотах от низкого напряжения.

Подключая к напряжению 220 вольт, имейте в виду что двигатель резко запустится с рывком, поэтому лучше его закрепить неподвижно чтоб он не повредил и не замкнул провода.

Регулятор оборотов

Если возникает необходимость регулирования количества оборотов, можно воспользоваться бытовым регулятором освещения (диммером). Но для этой цели нужно подбирать такой диммер который по мощности будет с запасом больше мощности двигателя, или же потребуется доработка, можно из той же стиральной машинки извлечь симистор с радиатором и впаять его на место маломощной детали в конструкции регулятора освещения. Но здесь уже нужно иметь навыки работы с электроникой.

Если же вам удастся найти специальны диммер для подобных электродвигателей то это будет самым простым решением. Как правило их можно подыскать в точках продажа систем вентиляции и используются они для регулировки оборотов двигателей приточных и вытяжных систем вентиляции.

Возможные поломки

Сразу нужно насторожиться, если при работе прибора слышен запах гари, или машинка стала слишком сильно шуметь, скрежетать и вибрировать, отказывают элементы, управляющие режимом стирки, или не нагревается вода.

Выключаете из розетки стиралку?

Помимо этих проблем, владельцы «Чаек» часто жалуются и на другие:

Также следует знать, что перегиб сливного шланга вызывает нарушения в работе указателя уровня воды, а соскальзывание ремня приводит к остановке барабана, даже если двигатель будет исправно работать. Прекращение же слива, случается из-за засорения фильтра. Точную причину неисправности и её устранение может осуществить профессиональный мастер.

Газонокосилка из мотора стиральной машины

Газонокосилка является другим примером, как можно грамотно использовать мотор от стиральной машины. Этот агрегат будет очень полезным, если у вас есть дачный или приусадебный участок. Чтобы изготовить газонокосилку, не нужно много деталей, все материалы найдутся среди домашних запасов в гараже или мастерской.

Обзор моделей

Стиральные машины «Чайка» – это достойный пример полуавтоматического агрегата с центрифугой, который может себе позволить практически каждый. В зависимости от моделей характеристики этого вида техники могут различаться.

«Чайка-3»

Это качественная стиральная машинка с центрифугой. Она характеризуется скоростью отжима в 2800 оборотов в минуту. Полуавтомат имеет 2 режима стирки, которые способны функционировать совместно. В комплекте данной модели бытовой техники имеются крышка, сливной и наливной шланги, крышка уплотнения, щипцы для вещей, инструкция по применению.

«Чайка-3» – это прекрасный бюджетный вариант, который рассчитан на небольшую семью.

«Чайка-2М»

Это 2-баковая полуавтоматическая машинка для стирки. В состав агрегата входят бак, имеющий дисковый активатор, стиральный бак, центрифуга и иные элементы. Удобство перемещения машинки обеспечивается ходовыми роликами, а также боковыми ручками.

«Чайка-2М» способна одновременно стирать и отжимать 2 килограмма вещей.
