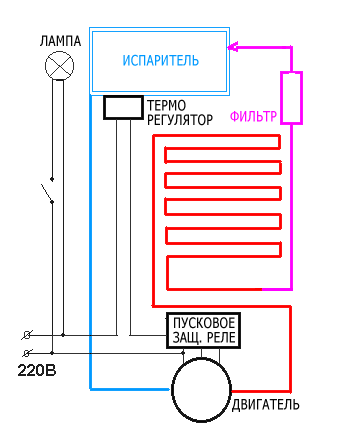

Рассмотрим принцип работа на примере стандартной классической схемы. Электрический компрессор закачивает фреон из испарителя и далее через фильтр нагнетает газообразный фреон в систему конденсации, представляющую из себя длинную изогнутую капиллярную трубку. В этой системе, происходит охлаждение фреона до комнатной температуры и переход газообразного фреона в жидкое состояние. После этого фреон, в своем новом состоянии, под давлением попадает через узкое отверстие во внутреннюю систему испарителя, где вновь переходит в свое первоначальное жидкое состояние. В результате циркуляции и изменения состояния фреона, испаритель охлаждает пространство внутри холодильника. Этот процесс повторяется неоднократно, пока не будет достигнута заданная терморегулятором температура, внутри испарителя. Как только температура достигает своего заданного значения, контакты терморегулятора размыкают электрическую цепь, после чего мотор компрессора останавливается. Через какое-то время, температура внутри холодильника начинает повышаться естественным образом и происходит замыкание контактов терморегулятора. Защитно-пусковое реле производит запуск электродвигателя и компрессора продолжает свою работу сначала.

При включении питания, электрический ток через контакты терморегулятора и реле тепловой защиты поступает на обмотку электродвигателя компрессора. После включения контактов пускового реле, в следствии превышении номинального тока, к цепи подключается пусковая обмотка электродвигателя. Электродвигатель начинает вращаться и ток в рабочей обмотке снижается до своего номинала. После этого, контакты пускового реле вновь размыкаются, и электродвигатель компрессора продолжает работать в нормальном режиме. Когда температура фреона в испарителе достигает заданного терморегулятором значения, его контакты размыкаются, и электродвигатель компрессора останавливается. После того, как температура в холодильнике увеличится, терморегулятор вновь включает электродвигатель, и цикл повторяется сначала. Защитное реле служит для отключения электродвигателя, в случаи его перегрева. Оно состоит из биметаллической пластины, которая при повышении температуры изгибается и размыкает контакты, размыкая электрическую цепь. После остывания электродвигателя и биметаллической пластины контакты вновь замыкаются, и на схему подается питающее напряжение. В большинстве доступных двухкамерных моделей общий фреоновый контур: после прохождения по испарителю морозильной камеры, хладагент направляется в основную камеру, а лишь оттуда – в компрессор.

Мотор выключается по сигналу термореле, расположенному в основной камере, общая схема электрики не отличается от однокамерных моделей. В холодильниках No Frost эта система часто реализована одним общим испарителем, расположенным в перегородке между камерами. Разница температур регулируется турбинами и количеством воздуховодов, подробнее о таких моделях и их электрике поговорим далее. Двухкомпрессорные модели позволяют независимо управлять температурой в каждой камере. По сути, это два отдельных, независимых устройства в одном корпусе – соответственно, и электрическая схема полностью продублирована: отдельный терморегулятор для каждой камеры, отдельное пускозащитное реле для каждого компрессора. Независимая регулировка температуры в каждой камере возможна и с одним компрессором, при двухконтурной системе. Она может быть реализована различными способами: с преимуществом заморозки или абсолютно независимыми контурами. В первом случае термостат холодильной камеры при достижении заданной температуры перекрывает клапан, и фреон начинает циркуляцию по малому кругу – только через морозилку. Компрессор останавливается при размыкании контактов термостата морозильной камеры.

Во втором варианте фреон имеет возможность циркуляции по любому одному из контуров или по обоим сразу, а регулируется этот процесс открытием и закрытием определенных клапанов по сигналу электронной платы управления. Электрическая схема холодильника Pozis с системой No Frost и саморазморозкойОписанные выше холодильники имеют капельную систему разморозки. Это значит, что холодильной камере установлен “плачущий” испаритель: в период простоя компрессора иней на нём тает естественным образом, потому как температура в камере плюсовая. Образовавшаяся вода стекает по специальным желобам через трубочку в контейнер, расположенный над мотором или возле него. Позже работающий мотор сильно нагревается, и вода испаряется. Морозилка при такой системе самостоятельно не оттаивает никогда, к тому же иней образуется не только на стенках камеры, но и на продуктах. Холодильники No Frost не нуждаются в разморозке, инея в их камерах, даже в морозилке, вы не увидите. Характерная особенность таких моделей – наличие вентилятора, который распределяет холодный воздух от испарителя по камерам.

Сам охлаждающий змеевик в таких моделях выглядит не как привычная сплошная металлическая пластина, а как автомобильный радиатор или змеевик конденсатора сзади старых холодильников. В общей схеме работы холодильника новые элементы ведут себя следующим образом:

вентилятор или турбина запускается вместе с компрессором и равномерно распределяет холодный воздух по камерам;
когда термореле размыкает контакты, питающие двигатель в связи с достижением заданной температуры, одновременно отключается и вентилятор;
раз в 8 – 16 часов термореле включает нагревательный элемент. Это электрический мат или провод, нагревающий змеевик испарителя для удаления с него инея. Теплый
воздух не попадает в камеры холодильника, поскольку испаритель скрыт, а вентилятор отключен;
когда весь иней оттаял, переключатель компенсации температуры отключает подогрев;
дополнительно термостат может управлять заслонкой, регулирующей подачу холодного воздуха в основную камеру по каналам.

Разморозка таких холодильников похожа на “плачущий” испаритель лишь в одном: образовавшаяся вода также стекает по каналам в емкость около мотора.

Описанная выше схема – наиболее примитивная. Большинство современных моделей управляются централизованно, с электронной платы. Основной недостаток холодильников No Frost – пересыхание продуктов из-за постоянной циркуляции воздуха. Всё приходится хранить в контейнерах с плотными крышками или заворачивать в плёнку. Оригинальное решение проблемы предлагает Electolux в системе Frost Free. В этих агрегатах морозилка работает по системе No Frost, а в камере с плюсовой температурой установлен классический, “плачущий” испаритель. Электрическая схема в целом идентична стандартным системам “без инея”. Электрическая схема умного холодильника Pozis с электронным управлениемКлассические терморегуляторы, с механической поворотной ручкой и сильфоном внутри, в современных холодильниках встречаются всё реже. Они уступают место электронным платам, способным управлять постоянно увеличивающимся разнообразием режимов работы и дополнительных опций холодильника. Функцию определения температуры вместо сильфона выполняют датчики – термисторы. Они значительно более точные и компактные, часто устанавливаются не только в каждой камере холодильника, но и на корпусе испарителя, в генераторе льда и снаружи холодильника.

Управляющая электроника многих холодильников выполнена на двух платах. Одну можно назвать пользовательской: она служит для ввода настроек и отображения текущего состояния. Вторая – системная, через микропроцессор управляет всеми устройствами холодильника для реализации заданной программы. Отдельный электронный модуль позволяет использовать в холодильниках инверторный двигатель. Такие моторы не чередуют циклы работы на максимальной мощности и простоя, как обычные, а лишь меняют количество оборотов в минуту, в зависимости от необходимой мощности. В результате температура в камерах холодильника постоянная, потребление электроэнергии снижается, а рабочий ресурс компрессора – повышается. Использование электронных плат управления невероятно расширяет функциональные возможности холодильников. Современные модели могут быть оснащены:

панелью управления с дисплеем или без него, с возможностью выбора и установки режима работы;
множеством датчиков температуры NTC;
вентиляторами FAN;
дополнительными электромоторами М – например, для измельчения льдинок в генераторе льда;
нагревателями HEATER для систем оттайки, домашнего бара и пр.;
электромагнитными клапанами VALVE – например, в кулере;
выключателями S/W для контроля закрытия дверцы, включения дополнительных устройств;
Wi-Fi адаптером и возможностью дистанционного управления.

Для настройки режима используются механические или электронные регуляторы.

Варианты регулирования температуры в холодильнике Pozis
Инструкция к холодильникам Pozis
Последствия неправильно выставленной температуры в холодильнике
Оптимальные показатели температуры для продуктов
Оптимальная температура для морозилки

механическими — в виде колесика, поворотного диска;
электронными — цифровые табло.

Расположение зависит от модели холодильника. Механические регуляторы находятся:

внутри холодильной камеры на стенке справа;
на верхней панели холодильника;
изредка регулятор может находится на «потолке» холодильной камеры.

Регулирование температуры в холодильнике Pozis при помощи регулятора

Найдите регулятор температуры. Регулятор должен быть предварительно настроен со стрелкой, указывающей в центр. Справа вы можете увидеть слово «теплее», в то время как слева будет находиться слово «холоднее».
Посмотрите справа и слева от регулятора. Рядом со словами «холоднее» и «теплее» вы увидите ряд чисел. Установив регулятор на значение 1 в направлении холода, слегка снизит температуру в холодильнике, в то время как установка регулятора на значение 1 в направлении тепла, слегка увеличит температуру.
В соответствии с измеренной температурой в холодильнике, передвиньте регулятор на 1 в сторону «теплее» или «холоднее». Через 5-8 часов снова проверьте температуру, чтобы узнать повлияла ли регулировка на изменение температуры. Если вы не заметили достаточного изменения, поверните регулятор на следующее число.
Продолжайте поворачивать регулятор и измерять температуру до тех пор, пока не получите желаемую температуру внутри холодильника.
Сделайте отметку на регуляторе, чтобы обозначить идеальные настройки. Если регулятор сдвинется в сторону, вы будете знать, как вернуть его на нужное значение.

Регулирование температуры в холодильнике Pozis при помощи переключателя

Найдите в холодильнике скользящий переключатель. Сверху или снизу переключателя может находиться ряд чисел. Чаще всего «1» означает самые холодные настройки, в то время как более высокое число означает более теплые настройки.
Передвиньте переключатель влево от 1, если хотите уменьшить температуру в холодильнике. Или передвиньте переключатель вправо, если температура в холодильник слишком низкая.
Измерьте температуру спустя 5-8 часов. Если вы получили желаемую температуру внутри холодильника, значит переключатель размещен верно. Если температура все еще не та, что вам нужна, переместите переключатель на дополнительную метку вправо или влево, пока не получите внутри холодильника желаемую температуру.
Маркером отметьте идеальное положение переключателя на стенке холодильника. Вы всегда будете знать, куда передвигать переключатель, если он сдвинется с места.

Регулирование температуры в холодильнике Pozis при помощи цифровой клавиатуры

Найдите в холодильнике цифровой индикатор температуры. Цифровой индикатор обычно расположен в верхней части холодильника, сразу под морозилкой.
При помощи стрелок настройте температуру, пока она не будет от 2 до 4 градусов Цельсия. Если у вас есть клавиатура, тогда просто введите желаемую температуру.
Спустя 5-8 часов термометром измерьте температуру внутри холодильника, чтобы убедиться в наличии верной температуры.

Инструкция к холодильникам PozisОзнакомиться с инструкциями к различным линейкам холодильников Pozis можно по ссылкам:Как отрегулировать температуру в холодильнике «POZIS-Мир-101-8» КШД-250/80 — «POZIS-Мир-102-2» КШД-285/80

Температурный режим в камерах устанавливается путем поворота ручек терморегуляторов, расположенных на передней панели холодильника-морозильника, где:

«1» соответствует режиму наименьшего холода;
«5» соответствует режиму наибольшего холода.

ВНИМАНИЕ ! При слишком низкой температуре в холодильной камере и при нарушении рекомендаций по хранению продуктов в холодильной камере возможно образование слоя льда на задней стенке шкафа. В этом случае необходимо повысить температуру, повернув ручку терморегулятора против часовой стрелки.

При повышенной температуре окружающего воздуха и во избежание образования слоя льда на задней стенке внутреннего шкафа, также необходимо ручку терморегулятора перевести в положение «1». Температура в морозильной камере регулируется аналогично. При повышении температуры окружающего воздуха выше 32°С во избежание намерзания снеговой «шубы» на задней стенке холодильной камеры, по возможности, реже и на минимальное время открывайте дверь холодильника-морозильника, поверните ручку терморегулятора против часовой стрелки, уменьшая уставку. При понижении температуры окружающего воздуха верните ручку терморегулятора в исходное положение. Как отрегулировать температуру в холодильнике «POZIS-Мир-244-1» КШД-290/60

Как отрегулировать температуру в холодильнике Pozis RK-101 / POZIS RK-102 / POZIS RK-103 / POZIS RK-139 / POZIS RK-149Как отрегулировать температуру в холодильнике Pozis RK-125Pozis RK-125 — холодильник с капельной системой оттайки в холодильной камере и ручной разморозкой в морозильной. Температура обеих камер регулируется вверху на электронной панели управления. Чтобы переключить управление температурой с холодильной камеры на морозильную, нужно нажать кнопочку под буквой С (градус Цельсия). Режим Быстрое замораживание (Суперзаморозка) в морозильной камере включается кнопкой Снежинка на панели управления, и загорается соответствующий индикатор. Как отрегулировать температуру в холодильнике Pozis RD-149Как отрегулировать температуру в холодильнике Pozis RK FNF-170 / FNF-172

Температурный режим в холодильной камере устанавливается путем поворота ручки терморегулятора 1, расположенной на панели воздухораспределителя до выбранного уровня по шкале температурного режима. При этом:

«MIN» соответствует режиму наименьшего холода;
«MAX» — режиму наибольшего холода.

Оптимальный температурный режим хранения продуктов подбирается в зависимости от загрузки холодильника и температуры окружающей среды. Первоначально отметку терморегулятора установите в положение «ECO». Продукты рекомендуется загружать в холодильник через 4 часа после включения. Время выхода холодильника в режим (до первой остановки компрессора) не более 24 часов (при эксплуатации холодильника в строгом соответствии с настоящим руководством по эксплуатации). В процессе эксплуатации вы можете регулировать температуру следующим образом: при чрезмерном охлаждении продуктов ручку терморегулятора поверните против часовой стрелки, при недостаточном охлаждении – по часовой стрелке. Температурный режим в морозильной камере устанавливается путем поворота ручки терморегулятора 1, расположенной на панели управления до выбранного уровня по шкале температурного режима. При этом:

«MIN» соответствует режиму наименьшего холода;
«MAX» — режиму наибольшего холода;
«снежинка» — режим замораживания.

Первоначально отметку терморегулятора установите в положение «ECO». Если Вы желаете понизить температуру морозильной камеры, поверните ручку терморегулятора по часовой стрелке, если повысить, против часовой стрелки. Температура в морозильной камере поддерживается от минус 18 ºС и ниже. Для качественного замораживания продуктов, предназначенных для длительного хранения, их следует загружать в морозильную камеру порциями, общий вес которых не превышает мощности замораживания, указанной в разделе «Технические данные». При загрузке продуктов, в количестве, превышающем мощность замораживания, увеличивается время полного замораживания. Если Вы хотите сократить время замораживания продуктов, то можете использовать режим замораживания. Режим замораживания включается поворотом ручки терморегулятора 1 по часовой стрелке до уставки « » при этом на панели управления загорается индикатор желтого цвета 2. Данный режим обеспечивает увеличение времени работы компрессора в цикличном режиме до достижения низких температур, необходимых для быстрого замораживания продуктов. Рекомендуется после 24 часов заморозки продуктов перевести холодильник в нормальный режим работы. Для этого поверните ручку терморегулятора 1 против часовой стрелки в первоначальное положение при этом индикатор желтого цвета 2 на панели управления гаснет. При частом открывании двери морозильной камеры или открывании на длительное время, а также загрузке большого количества продуктов возможно повышение температуры в морозильной камере выше минус 18ºС. Как отрегулировать температуру в фармацевтическом холодильнике Pozis ХФД-280

Температурный режим в холодильной и морозильной камерах задается и регулируется с помощью контроллеров ЕV3В22. Температурный режим в холодильной камере производится заданием температуры, выбираемой из диапазона от 4 °С до 13°С. При этом температура в холодильной камере должна быть от (Т-2) ºС до (Т+2) ºС. Убедитесь, что клавиатура не заблокирована и никакая процедура не выполняется.

Кратковременно нажмите кнопку «SET». Начнет мигать светодиод (индикатор компрессора: если индикатор светится постоянно, компрессор включен; если индикатор мигает — идет процесс модификации рабочей установки);
Нажатием кнопок (вверх/вниз) выберите необходимое значение температуры, действие возможно в течение 15 секунд;
Кратковременно нажмите кнопку «SET», либо не выполняйте никаких действий в течение 15 сек.
Светодиод погаснет и устройство завершит процедуру установки температуры. Значение рабочей установки может быть задано также с помощью параметра SP. На предприятии-изготовителе установленная температура в холодильной камере 5 °С.

Температурный режим в нижней камере холодильника устанавливается аналогично. Как отрегулировать температуру в холодильнике Pozis ХФ-250-2 / ХФ-250-3Алгоритм регулировки температуры такой же, как в модели, описанной вышеКак отрегулировать температуру в холодильнике Pozis ХФ-140 / ХФ-140-1Задание температуры с помощью контроллера EVK-221

Температурный режим производится заданием температуры Т, выбираемой из диапазона от 4 до 12ºС, при этом температура в камере холодильника должна быть от (Т-2) ºС до (Т+2) ºС.

Для этого нажмите кнопку SET, затем кнопками СТРЕЛКА ВВЕРХ (увеличение) и СТРЕЛКА ВНИЗ (уменьшение) задайте нужную температуру.
Затем вновь нажмите кнопку SET, чтобы выбранное значение температуры было зафиксировано в энергозависимой памяти контроллера.

На предприятии установлена температура 5ºС. Задание и регулировка температурного режима с помощью электронного блока МБУ-М

МБУ-М обеспечивает: поддержание температурного режима в камере, индикацию температуры, включение звуковой сигнализации при выходе температуры в камере за установленные пределы на 1ºС, автоматическое отключением вентилятора при открытой двери холодильника. Датчик температуры EVK-221 размещается внутри камеры холодильника. Температурный режим задается двумя значениями «верхняя температура — HSE» и «нижняя температура – LSE».

Для изменения верхнего значения температуры нажмите кнопку «▲» и удерживайте ее до появления надписи «HSE» на экране. Нажмите кнопку «Меню» — на экране будет значение верхней температуры. Изменение значения параметра производится кнопками «▲- увеличение» или «▼- уменьшение». Для записи нового значения параметра в энергонезависимую память нажать кнопку «Меню».
Для изменения нижнего значения температуры нажмите кнопку «▼» и удерживайте ее до появления надписи «LSE» на экране. Нажмите кнопку «Меню» — на экране будет значение нижней температуры. Изменение значения параметра производится кнопками «▲- увеличение» или «▼- уменьшение».
Для записи измененного параметра в память нажмите кнопку «Меню».

ВНИМАНИЕ! Минимальная разница между HSE и LSE должна быть не менее 6ºС. При увеличении значений температуры настройку необходимо начинать с верхней температуры «HSE». При уменьшении значений температуры настройку необходимо начинать с нижней температуры «LSE».

Как отрегулировать температуру в холодильнике Pozis линейки СвиягаПоследствия неправильно выставленной температуры в холодильникеБольшинство скоропортящихся продуктов дольше всего сохраняют свежесть при температуре от +2 до +5. Если регулятор температуры в холодильнике выкручен слишком сильно, еда замерзает, теряя полезные свойства. После размораживания она быстро приходит в негодность — приходится готовить в спешке. Если же в холодильнике слишком тепло, в продуктах начинается активное размножение бактерий: фрукты и овощи сгнивают, колбаса и сыр покрываются плесенью, соки начинают бродить. Еще более серезно высокая температура сказывается на замороженных продуктах. Неисправный датчик температуры в морозилке за несколько часов превратит рыбу или мясо в дурно пахнущую массу. Прибавим к этому постоянное подтекание растаявшего льда, а также избыточное энергопотребление — и станет понятно, почему столь важно грамотно регулировать температуру в холодильнике. К сожалению, не все даже в курсе, каковы минимальные и максимальные рабочие температуры у стоящей в их кухне модели. Покрутят ручку — не намерзает на стенки, не капает в поддон — и слава богу. А как делать правильно?Оптимальные показатели температуры для продуктовПоскольку холодильное отделение обычно имеет приличный объем, тепло распределяется по нему неравномерно. Многое зависит от того, где именно находится компрессор и как конструктивно устроен холодильный агрегат. У некоторых моделей зона холода находится ближе к верхней части корпуса, у других — в средней части. Чем ближе к месту поступления холодного воздуха, тем ниже температуры. Чтобы решить, как правильно распределить продукты по холодильной камере, обратим внимание на следущие факты:

При температуре от +1 до +3 лучше всего хранить мясо, рыбу, куриные яйца, твердый сыр, майонез в открытой упаковке.
При температуре от +2 до +4 дольше сохраняются колбасные и кулинарные изделия, мягкие сыры.
При температуре от +3 до +5 хранят супы, вареные овощи, молочные продукты, хлеб.

Исходя из этого можно примерно прикинуть, как распределится продуктовый набор по вашей модели холодильника. Оптимальная температура для морозилкиКак и в любом другом отсеке, в морозилке можно регулировать степень охлаждения. Каждое деление терморегулятора здесь соответствует 6-ти градусам. Среднестатистическая температура в морозильной камере — минус 18⁰С. При таком климате хранится большинство замороженных продуктов. В случае если нужно ускорить процесс замораживания, можно установить температурный режим до минус 24⁰С. Оптимальная температура достигается в течение восьми часов после установления нужного показателя на терморегуляторе. Не забывайте периодически размораживать камеру заморозки:

в старых холодильниках — раз в 2–3 месяца;
в устройствах с режимом No-Frost — раз в год.

Если же все настройки выставлены верно, а сомнения по поводу правильного охлаждения остаются, нужно проверить, совпадают ли показатели на терморегуляторе с реальной температурой.
