как проверить датчик температуры холодильника

Устройство и принцип действия терморегулятора

Термостат — это реле, включающее и отключающее холодильник в зависимости от температуры в камерах. С одной его стороны выходит герметичная сильфонная трубка, заполненная хладагентом, на противоположной стороне расположены клеммы для присоединения проводов. Конец трубки прикрепляется к испарителю.

Терморегулятор холодильника Индезит.

При повышении температуры — давление в трубке повышается за счёт расширения хладагента, что приводит к замыканию контактов, включающих компрессор. После понижения температуры — давление падает, что приводит к размыканию контактов. Значение температуры, при котором переключаются контакты, зависит от натяжения пружины, воздействующей на них. Её усилие регулируется поворотом ручки установки температуры. Таким термостатом оснащён холодильник Ока, Атлант и другие модели с механическими терморегуляторами.

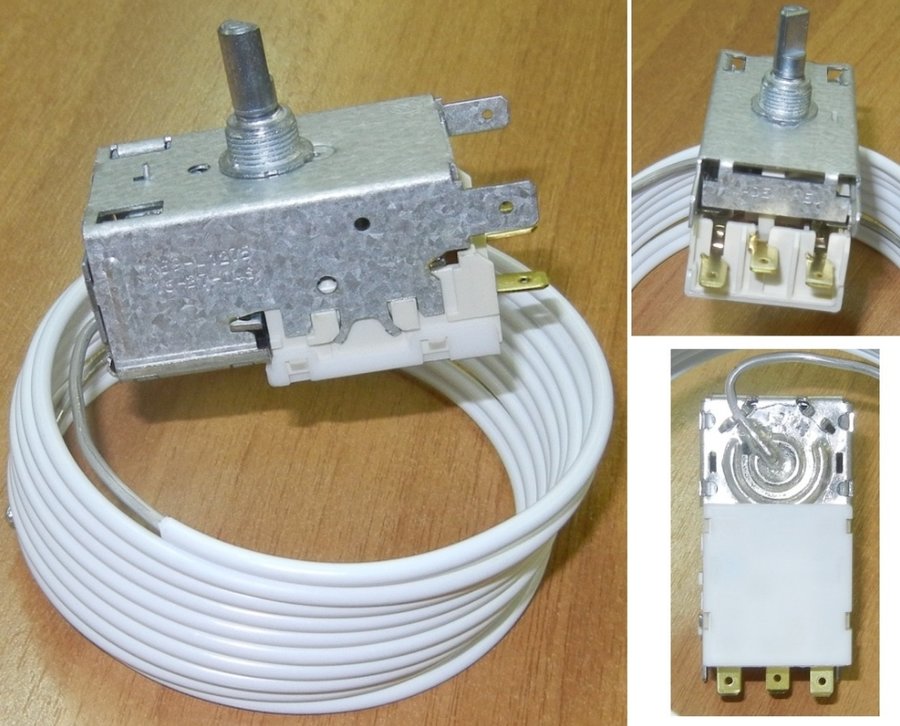

Механический терморегулятор.

На многих современных моделях используется электронное регулирование температуры. Оно состоит из модуля управления и нескольких датчиков, контролирующих температуру в разных зонах, иногда на каждой полке. Для ремонта такой системы потребуются глубокие познания в электронике или вызов мастера.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание.

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета. На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый — соединен со световым индикатором.

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры. Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Замена терморегулятора холодильника

Независимо от марки агрегата с механическим терморегулятором, замена производится в следующей последовательности:

• снимается кожух;
• трубка отсоединяется от испарителя и аккуратно извлекается;
• от термостата отключаются провода и выкручиваются крепёжные винты (при внешнем расположении) и гайка;
• перед установкой нового терморегулятора сначала вставляется трубка и крепится к испарителю;
• после подключения проводов и закрепления термостата — холодильник готов к работе.

Перед началом замены, чтобы не спутать — какие провода куда подключаются, полезно их сфотографировать. Проверенные качественные терморегуляторы покупайте в специализированных магазинах, а не на барахолке.

На видео — принцип работы термостата холодильника:

Принцип работы термостата в холодильнике

На видео — замена термостата холодильника Стинол:

Не работает холодильник причины. Как проверить термостат. Ремонт термостата холодильника своими руками

Советы по эксплуатации холодильника

В большинстве случаев причиной выхода из строя терморегулятора является неправильная эксплуатация. Проанализируем основные ошибки и рассмотрим несколько советов, которые помогут продлить срок службы холодильника.

• Нельзя устанавливать холодильник вблизи отопительных радиаторов и других источников тепла.
• После экстренного выключения холодильника его нельзя сразу включать, между включением и выключением должно пройти не менее 5 минут.
• После разморозки нельзя сразу загружать продукты, камеры сначала должны охладиться.
• Не стоит устанавливать максимально низкую температуру – это приведет к быстрому износу компрессора. Оптимальным температурным режимом для холодильников с электронной регулировкой будет переключение регулятора на «Eco» или цифру «3», для агрегатов с механической регулировкой – положение «Medium». Если ручка регулировки температуры не имеет градации, то поворачиваем ее до отказа по часовой стрелке, а потом возвращаем на пол-оборота.
• Загружая продукты в холодильную камеру, нельзя полностью забивать полки и загораживать датчики испарителя.
• При первом запуске холодильника после разморозки или ремонта нужно поставить терморегулятор на минимальную температуру.

Способы проверки терморегулятора

Самый простой способ – проверка терморегулятора холодильника без извлечения. Для этого снимают кожух и разбираются в проводах.

В старых моделях к клеммам подходят всего два провода, их снимают и замыкают между собой. В современных холодильниках к термостату подключается 4 разноцветных провода:

• желтый с зеленой полосой – заземление;
• белый, зеленый или желтый – от лампы;
• коричневый – от вилки;
• черный, оранжевый или красный – от компрессора.

Замкнуть нужно второй и третий провода от компрессора. Если произошел контакт и компрессор включился, значит, неисправность заключается в поломке терморегулятора.

Чтобы проверить терморегулятор мультиметром, нужно отключить холодильник и снять реле. На аналоговом приборе устанавливают переключатель на минимум, а стрелку фиксируют на нуле. На цифровом тестере переключатель оставляют в положении «200». Конец сильфонной трубки на 2 минуты опускают в ледяную воду и измеряют уровень сопротивления между клеммами. Если на аналоговом приборе стрелка зашкаливает, а на цифровом высвечивается цифра «1», то термостат неисправен.

Диагностика поломки (как легко определить неисправность)

Конечно, холодильник не прекратит свою работу сразу после поломки термостата, но в перспективе он может прийти в полную негодность. Своевременная диагностика проблемы поможет избавиться от крайне неприятных последствий в виде обращения к мастеру или же приобретения нового агрегата.

Существует несколько причин поломки: утечка фреона при нарушении герметичности трубки с охлаждающей жидкостью, проникновение хладагента внутрь прибора, поломка контактов — обгорание, окисление или покрытие ржавчиной. В последнем случае холодильник просто не включается, потому что не происходит замыкания цепи.

Определить поломку можно несколькими способами: проверить корректность функционирования техники, измерить температуру внутри холодильной камеры или просто визуально осмотреть ее.

Есть и другой метод, требующий непосредственной работы с устройством термостата, но гарантированно доказывающий неисправность прибора.

В первом случае необходимо понаблюдать за тем, как именно работает холодильник.

Компрессор может работать с небольшими и редкими перерывами либо вообще без остановки — постоянный шум, издаваемый холодильником, является тревожным знаком неисправности реле.

В этом случае в холодильнике может существенно понижаться температура — это может проявляться в замерзании продуктов, появлении льда на стенках или изморози на них же (обычно в больших количествах).

Имеет место быть и обратная ситуация — когда компрессор, напротив, включается очень редко.

В таком случае продукты в холодильнике могут быстрее портиться, а температура внутри будет немного ниже или даже равна комнатной. Если холодильник вовсе не включается после отключения из сети, это тоже может быть последствием поломки терморегулятора. Не следует отбрасывать варианты поломок других деталей холодильника, но появление неисправностей в термостате является довольно частой проблемой.

Более достоверно определить неисправность можно, воспользовавшись термометром.

Для того чтобы применить этот метод, необходимо для начала разморозить холодильник, предварительно вынув из него продукты, а после выкрутить ручку регулировки температуры на максимум, установив самую низкую температуру из возможных.

Затем необходимо расположить термометр, предназначенный для измерения температуры воздуха, примерно в центре холодильной камеры. Крайне желательно, чтобы измерительный прибор имел деления ниже нуля (можно использовать уличный термометр).

Следующим этапом стоит оставить закрытый холодильник с термометром внутри приблизительно на два часа, а затем снять показания. Если за это время температура опустилась до 6-7 градусов по Цельсию, то прибор работает исправно. Если же наблюдаются существенные отклонения в любую сторону, то, скорее всего, может потребоваться замена реле.

Третий способ подойдет в том случае, если после размораживания на стенках очень быстро образуется снеговая «шуба».

Подобное явление само по себе говорит о неправильной работе термостата, но для подтверждения можно провести очень простую диагностику. В момент работы компрессора следует постепенно поворачивать ручку регуляции температуры от низкой к более высокой.

В таком случае, если термостат работает правильно, датчики в определенный момент зафиксируют то, что нужная температура уже достигнута, и компрессор отключится. Если этого не произошло, то терморегулятор явно неисправен.

Существует более сложный способ проверки исправности термостата, подходящий в том случае, если прибор вовсе не включается, — исключить его из цепи.

Для этого необходимо сначала обесточить холодильник, извлечь термостат и замкнуть провода, которые входят в устройство, между собой. Их можно различить по цветам — заземляющий провод обычно жёлтый, с зелёной полоской.

Красный, черный или оранжевый — от двигателя. Зелёный, жёлтый или белый ведет от датчиков, а коричневый — от розетки. Для того чтобы проверить, послужил ли термостат причиной невозможности включить аппарат, нужно замкнуть между собой провода от розетки и двигателя.

Далее следует включить холодильник в сеть. Если компрессор при таком соединении заработал, это прямое свидетельство о том, что термостат придется заменить. Если же холодильник так и не функционирует, вероятно, реле в порядке, а вот компрессор требует серьезного ремонта или замены.

Также хорошим вариантом для тех, у кого на руках имеется мультиметр, является проверка тестером.

Для этого прибор придется извлечь (как правильно снять термостат, описано ниже).

Прибор переводится в режим омметра — сопротивление на концах должно быть крайне малым. Бывает так, что при этой проверке прибор ведет себя корректно, но в холодильнике опять начинает сбоить.

В этом случае поможет проверка мультиметром с использованием холодной воды — термодатчик необходимо несколько минут подержать в холодной воде, а затем прозвонить его тестером, переведенным в режим диагностики цепи. Если на экране появляется единица, то реле неисправно.

Где находится термостат в холодильнике, как его снять для замены или ремонта

Терморегулятор устанавливают снаружи либо внутри аппарата, где он заключен в защитный корпус. В старых холодильниках реле расположено справа, под лампочкой освещения в холодильном отсеке, в современных – обычно снаружи. Перед тем, как проверить терморегулятор холодильника в домашних условиях, нужно внимательно прочитать имеющуюся инструкцию.

Расположение в Индезит

О том, где находится термостат в холодильнике Индезит, можно узнать из документации от производителя. В приборах выпусков последних годов в основном его устанавливают над дверью. Для того, чтобы его достать, понадобится крестообразная отвертка. Вначале убирают ручки, снимают с защелок кожух, откручивают саморезы, которые крепят планку с сигнальной лампочкой – там можно увидеть реле.

Расположение в Атлант

В более ранних моделях холодильников Атлант терморегулятор помещен в небольшую пластиковую коробку с защелкивающимися фиксаторами, которая расположена на панели. Чтобы можно было до него добраться, просто снимают ручку для переключения температуры и откручивают корпус, защищающий термореле.

Расположение у других производителей

В современных моделях размещение терморегулятора может быть другим. Во время отыскивания надо опираться на месторасположение ручки реле. Она закрепляется к обтекаемой коробочке либо панели. Если их снять, то можно обнаружить деталь.

Признаки поломки температурного реле

• беспрерывная работа электрического двигателя;
• после отключения двигателя длительная задержка без перезапуска;
• хаотичное отключение и включение компрессора, при этом без изменения температуры внутри;
• продукты слишком заморожены или не замораживаются, не охлаждаются;
• в морозильной камере огромное количество льда, на задней стенке холодильника иней.
• двигатель самостоятельно не отключается или/и не включается.

Признаков поломки намного больше, но именно эти чаще всего сигнализируют о наличии проблемы. Проблема может возникнуть на фоне того что забита капиллярная трубка.

Самый быстрый и простой способ проверки терморегулятора на работоспособность — слегка подергать пластину, которая находится около штыря переключателя. Если щелчков нет, деталь не смещается, значит, придется его менять.

Холодильник не отключается самостоятельно

Чтобы определиться, действительно ли терморегулятор является причиной того, что холодильник самостоятельно не отключается, необходимо провести ряд мероприятий:

• отключить холодильник от розетки;
• полностью опустошить от продуктов;
• убрать всю наледь, разморозить морозильную камеру;
• выставить регулятор на максимальное значение (повернуть ручку по часовой стрелке), а если есть функция быстрой заморозки, то включить ее;
• положить термометр в камеру холодильника, но не морозилки.

Отключился и молчит

Помимо поломки самого регулятора температуры из строя может выйти пускозащитный механизм. Для определения причины необходимо придерживаться следующего алгоритма действий:

• обесточить холодильник;
• снять крышку терморегулятора;
• отсоединить электрические провода и подсоединить их к другим дополнительным;
• замкнуть цепь, если компрессор работает, то причина поломки именно в терморегуляторе.

• Красный или черный — мотор.
• Коричневый — штепсель.
• Зеленый, белый или желтый — лампочка.
• Желто-зеленый — заземление.

Для проверки потребуется соединить первых 3 провода. Если двигатель не запустится, значит надо искать проблему не в механизме терморегулятора.

Проверку можно провести при помощи мультиметра. Однако для этого потребуется полностью демонтировать датчик. Если на приборе стрелка задержится на цифре “1” либо будет зашкаливать — терморегулятор неисправен.

Снежная шуба в холодильной камере

Затем рекомендуется убрать все из холодильника, включить и оставить на 6 часов. За это время необходимо провести мониторинг, то есть в какой промежуток времени происходит включение мотора. Оптимальное время — 40 минут. Если чаще, то можно снизить температуру.

Порядок замены температурного реле

Процесс снятия, замены температурного реле происходит одинаково как специалистом, так и самостоятельно.

• Если прибор находится внутри, то снимается дверца и “крыша” оборудования.
• Ручка терморегулятора так же подлежит снятию.
• Демонтаж температурного реле, отсоединение капиллярной трубки.
• Замена узла.
• Подключение цепи питания.
• Присоединение трубки.
• Установка исправного реле.
• Установка ручки термостата.
• Установка дверцы и “крыши” холодильника.

Квалифицированный мастер сможет не только починить холодильник, но и дать рекомендации по его обслуживанию.

Как заменить термостат?

Если термостат уже не подлежит настройке, то остаётся только один выход — заменить устройство. Также можно проделать это действие при желании установить другую модель терморегулятора (например, заменить обычный электронным).

Иногда бывает так, что нет необходимости менять реле целиком. Такое может произойти, например, если неисправен только сифон. В таком случае можно заменить только эту деталь терморегулятора и оставить прежний, предварительно убедившись, что отсутствуют другие повреждения. Если же поломка существенная, необходимо правильно снять и установить новый.

При любом ремонте следует руководствоваться определенными правилами предосторожности — работать только с обесточенным прибором, использовать хорошо заизолированные инструменты. Если такие меры соблюдены, можно начать замену.

Сама по себе замена не составляет особой сложности, являясь лишь несколько трудоёмкой, — в некоторых моделях, например, холодильнике «Атлант», потребуется полностью снять переднюю дверцу.

К тому же необходимо знать, какие модели термостатов взаимозаменяемы. К примеру, модели Т-110, Т-111, Т-112 (представленные в однокамерных холодильниках) можно заменить на ТАМ-112, ТАМ-113. В двухкамерных же вместо ТАМ-125 и TAM-133 можно поставить модели К56-L1955, К59, Danfoss 077B6. Часто замена на аналоги меньше бьёт по карману, а от этого является целесообразной. Также эта информация может пригодиться, если оригинальных моделей терморегулятора не окажется в продаже или ближайшей доступности.

В целом же алгоритм замены не требует большого мастерства — осуществить его может даже новичок в ремонтном деле. Единственной рекомендацией для совсем неопытных мастеров будет запечатлеть поэтапно на фото процесс разборки (это пригодится и тем, кто делает ремонт в новой модели холодильника). Подобная мера предосторожности поможет не запутаться при процессе обратной сборки и ничего не перепутать.

В первую очередь нужно, как ранее было сказано, обесточить прибор, а затем отыскать его по инструкции, приведенной выше. Иногда снять терморегулятор бывает не слишком легко, в том же холодильнике «Атлант» вам придется снимать с петель дверцу камеры. В большинстве современных моделей таких накладок не возникает, необходимо только снять ручку и защитную накладку. Постарайтесь выделить для всех крепежей отдельную ёмкость, так вы избавите себя от рисков в самый неподходящий момент не досчитаться пары нужных винтиков и потратиться ещё и на их подбор и покупку.

Следующим шагом следует открепить терморегулятор от кронштейна, если вдруг реле закреплено именно так. Осторожно отвинтите и снимите его.

Затем вам потребуется отсоединить от испарителя зафиксированную на нем капиллярную трубку (так иначе называют трубку с хладагентом), аккуратно удалить терморегулятор из корпуса и отключить все провода. Этот момент обязательно запечатлеть на фото всем — у аналоговых терморегуляторов цвета проводов могут различаться, фото поможет разобраться, какой именно куда крепился.

Начинать подсоединять новый прибор надо в обратном порядке, начиная с крепления трубки к испарителю. Далее необходимо в соответствии со сделанным фото подсоединить провода. Важно заметить, что в старых моделях холодильников проводов может быть всего два вместо четырех, это упрощает работу.

Следующим этапом будет крепление термостата, надевание на него защитного кожуха, закрепление панелей и установка на место ручки регуляции. Теперь можно включить прибор и проверить исправность нового термостата. На этом замена закончена.

Этот алгоритм универсален для всех видов холодильников, однако не стоит пренебрегать технической информацией о холодильнике. В некоторых случаях это может существенно упростить работу.

В случае же если вы не смогли определить причину поломки, самостоятельно извлечь или настроить реле, придется обратиться к специалисту.

Как проверить терморегулятор холодильника самостоятельно

Если термореле вышло из строя, это не значит, что холодильник немедленно перестанет работать. Однако на его работе отрицательно скажутся неправильные сведения о текущей температуре. Если деталь поломалась, необязательно покупать новый аппарат. Есть неисправности, которые можно устранить и отремонтировать даже самостоятельно в домашних условиях.

Проверка с помощью тестера, мультиметра

Независимо от того, где в холодильниках находится термостат, его ремонт выглядит приблизительно одинаково. Самым надежным способом специалисты считают проверку реле с помощью мультиметра.

Деталь снимают, переключатель прибора устанавливают в положение измерения небольших сопротивлений. Стрелку колесиком на левом боку при замкнутых щупах ставят на «0». На мультиметре переключатель ставят на «200». Конец сильфонной трубки на 2 минуты опускают в воду со льдом и между клеммами измеряют сопротивление. Если на цифровом мультиметре высвечивается «1», а аналоговом стрелка зашкаливает, значит, терморегулятор к работе не пригоден.

Замена на примере холодильника Стинол

Для холодильников Stinol поломка реле — довольно распространенное явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, поскольку именно такой вариант заложен производителем этого элемента. Модель Stinol-101 имеет только один компрессор, а вот в Stinol-103 их два: отдельно для холодильной и морозильной камеры.

Эта схема контактов термореле типа К-59, которая позволяет составить представление о том, какие именно провода куда должны быть подключены. Цветовая маркировка может отличаться, сохранить информацию помогут фото на телефоне, подобную схему также можно нарисовать самостоятельно

Автоматика разных моделей немного отличается, что отражено на соответствующих электрических схемах, в остальном же эти холодильники очень похожи, поэтому имеет смысл рассмотреть порядок их ремонта одновременно.

Чтобы понять, что холодильник Stinol нуждается в ремонте или замене термореле, нужно обратить внимание на следующие признаки:

• компрессор работает без остановок и не реагирует, когда регулятор установлен на ВЫКЛ;
• при переводе регулировочной ручки но отметку ВЫКЛ нет характерного щелчка;
• температура в камерах холодильника заметно превышает параметры, установленные при регулировке.

В холодильной камере Stinol-103 используется термореле К-59, проверить маркировку несложно, она указана на корпусе. Чтобы снять регулировочные ручки, нужно использовать тонкое шило. Их нужно просто поддеть и снять. В модели Stinol-101 имеется только одна регулировочная ручка, а в Stinol-103 — две, по одной для каждого компрессора.

Чтобы удалить регулировочную ручку холодильника Stinol (1), необходимо воспользоваться каким-нибудь острым предметом, например, шилом. Затем удаляют декоративную накладку (2), которую удерживают четыре выступа

После того, как ручка удалена, нужно снять декоративную накладку, имеющую шесть выступов. Это хрупкий элемент, следует действовать осторожно, чтобы не повредить его. Под накладкой находятся гайки, которые следует отвернуть. После этого нужно открутить винты, которые фиксируют панель управления.

Под декоративной накладкой находятся крепежные винты (1), которые удерживают термореле в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента

Винты, удерживающие навеску дверцы холодильника, лучше снимать последними. Чтобы избежать возможных повреждений, дверь необходимо придерживать. Теперь можно приподнять панель и снять дверцу с петель.

Следующий этап — удаление верхней крышки холодильника.

Крепежные элементы, которые фиксируют панель управления и дверную навеску (1) холодильника Stinol нужно откручивать, продвигаясь к двери, а не от нее

Необходимые крепежные элементы располагаются на задней стороне. Их отвинчивают и снимают крышку. Таким образом будет получен свободный доступ к терморегулятору.

Сначала нужно отключить контактные соединители реле, после чего можно извлекать элемент из панели управления холодильника.

После того, как сняты двери и верхняя панель холодильника Stinol, можно осторожно вынуть термореле для осмотра и диагностики

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы снять изношенную капиллярную трубку, следует убрать пластмассовую накладку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубку вынимают через предназначенное для этого отверстие.

Для продолжения замены терморегулятора в холодильнике Stinol нужно снять накладку (1) в холодильной камере и вынуть капиллярную трубку (2)

Новый элемент устанавливают таким образом, чтобы неизолированный участок в его нижней части был надежно скрыт под накладкой. Отверстие закрывают пластиковой заглушкой, чтобы восстановить герметичность камеры.

Обычно капиллярная трубка выступает за пределы терморегулятора. Ее нужно осторожно поместить под верхней крышкой холодильника, места там достаточно.

Чтобы вынуть капиллярную трубку (2) и провести ее замену, сначала нужно отсоединить блок освещения, который закреплен винтом, утопленным в его корпусе

Теперь нужно выполнить обратную сборку термореле и холодильника: подключить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверцу.

И снова завинчивание крепежа навески дверцы выполняют последним, когда остальные аналогичные винты уже установлены.

Отверстие, которое образуется на задней панели в процессе ремонтных работ, следует заделать пластиком, чтобы восстановить герметичность холодильной камеры

Чтобы выполнить проверку состояния термореле холодильника Stinol в домашних условиях, можно использовать простую диагностику. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

Если после их соединения перемычкой наблюдается включение компрессора, термореле неисправно, требуется его замена. Если настройки терморегулятора сбились, их можно откорректировать, поворачивая регулировочные винты, но делать это следует в сервисном центре, располагающем необходимым оборудованием.

Не менее важным функциональным узлом в конструкции холодильника является пусковое реле, с устройством, назначением и методами ремонта которого ознакомит рекомендуемая нами статья.

Местоположение терморегулятора

Данный прибор не так сложно найти. Он располагается в коробе, на котором находится ручка терморегулирования. Коробочка с устройством может находиться внутри холодильной камеры или же снаружи. Нередко термореле прикреплено к стенке рефрижератора.

Терморегулятор расположен в холодильнике, для того, чтобы отрегулировать температуру, необходимо воспользоваться рычагом.

Как отремонтировать терморегулятор в холодильнике своими руками

Самому проводить ремонт советуют в том случае, если холодильник не принадлежит к линейке последнего поколения с электронным типом управления.

Запрещено приступать к устранению неисправностей, не ознакомившись предварительно с инструкцией и правилами техники безопасности.

Перед работой необходимо вытащить вилку холодильника из розетки, полностью его разморозить, дождаться пока он высохнет. Потому что для устранения поломки понадобится демонтировать панели, защищающие рабочие узлы от воды. Нельзя допустить, чтобы в них попала влага. Если это случится, то некоторые детали перестанут работать, их придется заменить. Дверцу камеры разбирают, вместе с ручкой снимают корпус терморегулятора, вытаскивают сам датчик. На его место ставят рабочий. Обратно закрепляют корпус реле и створку ставят на место. Аппарат включают в сеть и проверяют работоспособность нового устройства.

Современные холодильники – это надежная бытовая техника. В них имеется не так много деталей, которые выходят из строя. Но проблемы с терморегулятором встречаются достаточно часто. Это может произойти, если нарушена герметичность корпуса и в результате произошла утечка фреона. Из-за этого невозможно обеспечить нужные показатели давления. Либо прогорели контакты, или в месте, где капиллярная трубка термостата соединяется с испарителем, нарушилась герметичность. Во всех этих случаях ремонт прибора считается нецелесообразным, так как присутствует много мельчайших деталей. Проще терморегулятор заменить и поставить новый.

Где находится терморегулятор холодильника

Независимо от модели холодильника найти терморегулятор несложно. Он всегда расположен под ручкой или кнопкой регулировки температуры.

Внутри

Внутреннее расположение терморегулятора характерно для более старых и простых моделей холодильников, например, «Атлант», «Бирюса». При открытии дверцы холодильной камеры заметна пластиковая коробка с ручкой – это и есть корпус терморегулятора. Для демонтажа надо снять аккуратно ручку, накладку и отвинтить винты на коробке, снять ее.

Снаружи

В современных моделях терморегулятор располагается за пределами холодильной камеры, над дверью или на ней самой. Принцип действия и порядок демонтажа такой же, как и с механическим терморегулятором.

Как добраться до терморегулятора

Отыскивается он просто, так как термостат размещён в том же месте, где и ручка установки температурного режима. В старых моделях, например, Ока 6М, он расположен внутри холодильной камеры, на правой стенке, рядом с лампой освещения. Чтобы добраться до него — сначала снимают ручку, просто потянув её на себя. Затем снимается защитный кожух, который защёлками крепится в отверстиях стенки камеры.

В современных моделях холодильника: таких, как Индезит, Стинол и других -терморегулятор устанавливается снаружи, обычно над дверкой, но возможны и другие варианты. Для доступа к нему потребуется крестообразная отвёртка. Путь к нему также начинается со снятия ручки, кожух снимается с защёлок и убирается, затем откручиваются саморезы, крепящие планку с сигнальной лампочкой, и сам терморегулятор.

Термостат может находиться в разных местах.
