Схемы, советы и схема подключения двухклавишного выключателя. Схема подключения двухклавишного выключателя для двух лампочек

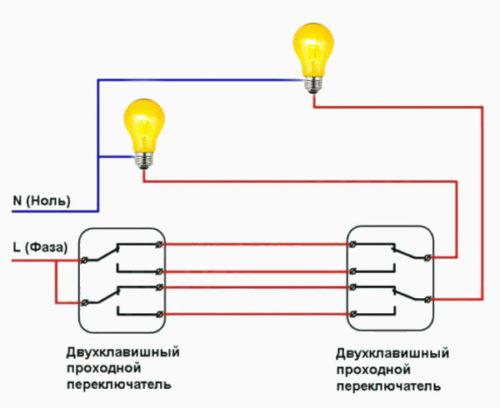

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

• Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
• Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
• При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
• По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
• Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.

Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Устройство выключателя

Конструкция устройства делится на две части:

• Пластиковая рамка с клавишами (защитная деталь).
• Рабочий механизм (рабочая часть, провода).

В разных моделях крепление рамки неодинаковое — может фиксироваться двумя винтами либо защелками. В последнем случае защелки легко подсоединить и отсоединить движением пальцев.

Вариантов крепления рабочей части в монтажной коробке (стакане, подрозетнике) тоже два. Это делается путем фиксации металлической рамки с отверстиями, позволяя широко регулировать механизм внутри стакана, или при помощи распорных лапок. По сторонам механизма предусматриваются два винта, при закручивании которых лапки раскладываются до плотного вставания в подрозетник.

Чтобы правильно подключить двойной выключатель на две лампочки, нужно заранее изучить присутствующие провода, контакты. Последние нужны для соединения с подходящими проводами, отходящими кабелями.

По типу конструкции для фиксирования проводов выключатели могут быть:

• с самозажимными контактами — провода закрепляются пружинками;
• с винтовыми контактами — провода фиксируются пластинками с винтами.

У всех выключателей на две клавиши как минимум три контакта — ввод и два вывода. Провод фазы нужно соединить с общим вводом, выводные провода подключать к разным секциям точек освещения.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Ведущие производители проходных выключателей и их модельный ряд

Прежде чем отправиться в магазин или на рынок для того чтобы купить проходной выключатель нужно для начала ознакомиться с ведущими производителями данной продукции и их модельным рядом. Российский рынок электротоваров предлагает продукцию самых различных производителей – от премиум-класса до бюджетных. Цены проходных выключателей во многом зависят от конструкции и бренда.

Legrand

Компания Legrand лидирует на рынке электротоваров благодаря высочайшему качеству и надежности своей продукции и отличается от конкурентов более гибкой ценовой политикой. Проходные выключатели Легранд удобны во всем – от монтажа до эксплуатации. Продукция компании ассоциируется со стилем и высоким качеством.

Изделия компании Legrand отличаются простотой и изяществом

Преимущества продукции Легранд заключаются в следующем:

• широкий ассортимент;
• высокое качество изготовления;
• прочные комплектующие;
• богатый выбор цветовых решений;
• гибкая ценовая политика.

Несущественным недостатком проходных выключателей Legrand считается необходимость более точной подгонки установочных мест, поскольку если они не будут совпадать, то могут возникнуть осложнения с монтажом.

VIKO

Турецкая компания VIKO на электротехническом рынке с 1990 года и уже успела завоевать доверие потребителей. Для продукции компании характерно высокое качество и надежность изделий. Для производства электротехнической фурнитуры используется прочный и пожаробезопасный пластик, рассчитанный на большое количество рабочих циклов. Вся продукция компании соответствует высоким европейским стандартам качества и электротехнической безопасности.

Lezard

Китайский производитель Lezard является частью компании Legrand, но от родного бренда остался только стильный дизайн, а по качеству сборки иногда случаются сбои. Но для такой стоимости качество соответствующее.

Wessen

Wessen – это один из лидеров электротехнического рынка России и является ответвлением компании Schneider Electric. В силу этого вся продукция проходит строгий контроль качества и оснащена новейшими технологиями, которые разработаны в сфере электротехники. Компания предлагает потребителю богатый выбор изделий, обладающих универсальным дизайном, что позволяет вписать их практически в любой интерьер.

Наиболее популярна среди российских покупателей серия «Рондо». Все изделия данной серии предназначены для скрытого монтажа и имеют необходимые средства безопасности. К тому же декоративные рамки выключателей могут легко заменяться, что дает возможность подгонять их под любой интерьер и воплощать собственные дизайнерские замыслы.

Makel

Турецкий бренд, давно завоевавший популярность среди российских потребителей. Продукция компании Makel функциональна, надежна и безопасна, и, несмотря на, казалось бы, простой дизайн, притягивает к себе внимание.

В выключателях Makel предусмотрена возможность подключения шлейфом без задействования распредкоробок. Это делает монтаж изделий простым, а использование комфортным.

Модельный ряд Legrand

Модельный рядОписаниеValenaВыключатели этой серии отличаются не только цветовыми и эстетическими решениями, но и функциональностью. В линейке имеются одно и двухклавишные выключатели имеющие влаго- и пылезащищенность. Стоимость изделий этого модельного ряда колеблется от 300 рублей и выше. CelianeИзделия серии Celiane выполнены в виде круговых клавиш, вписанных в квадрат и которые могут быть бесшумными или бесконтактными с рычажками. Стоимость изделий начинается от 700 рублей. Exclusive CelianeЭто ограниченная серия выключателей выполненная вручную из фарфора, мрамора, мирта, бамбука, золота и других натуральных материалов. Рамки выключателей производятся только под заказ. Коммутационные устройства этой серии могут монтироваться как в горизонтальном, так и вертикальном положении. Цена изделий люксовой серии начинается от 5 900 рублей. Galea LifeМодельный ряд Galea Life – это оптимальное соотношение цены и качества. Данная серия выполнена в классическом дизайне, что позволяет вписать эти выключатели в любой дизайн. Выключатели изготавливаются из стекла, пластика, дерева, сплавов различных металлов и даже гранита. Стоимость изделий Galea Life колеблется  от 930 рублей.

Обзор моделей VIKO

Модельный рядОписаниеKarreОдноклавишный выключатель проходной Karre обладает сдержанным и эргономичным дизайном и предназначен для жилых и общественных мест. Модель отличается простым и быстрым монтажом, а используемый при изготовлении изделия пластик не утратит своего первоначального вида в течение долгих лет. Номинальное напряжение – 250 В, а ток – 10 A. Класс защиты IP-20. Стоимость от 170 рублей. YaseminКлассический дизайн характерный выключателям серии Yasemin позволяет вписать их в любой дизайн интерьера, а цветные вставки позволят еще больше украсить помещение. Качество продукции компании VIKO не разочарует никого. Номинальное напряжение – 250 В, а ток – 10 A. Класс защиты IP-20. Цена изделия от 120 рублей. VeraСерия наружных выключателей разрабатывалась в соответствии с самыми высоким требованиями к электро- и пожаробезопасности. Номинальное напряжения – 250 В, а ток – 10 A. Класс защиты IP-20. Стоимость выключателя от 350 рублей.

Модельный рядОписаниеDemetПривлекательные цвета серии DEMET и современные привлекательные формы изделий позволят украсить любое помещение. Продукция компании произведена из негорючего поликарбоната высокого качества и соответствует всем нормам пожаро и электробезопасности. Стоимость изделий от 125 рублей. MiraВыключатели серии MIRA предназначены для внутреннего монтажа и изготовлены из самозатухающего пластика РА-66, повышающего безопасность и долговечность изделий. Токопроводящие элементы изготовлены из фосфорной бронзы, что обеспечивает высокую проводимость и низкий нагрев. Цена выключателя от 198 рублей. DeriyВыключатели серии DERIY представляют совершенно новый стиль, вносящий необычный эффект в интерьер квартиры или офиса. Идеальные линии и богатая цветовая гамма устройств только подчеркивают их утонченностьСтоимость от 161 рубля.

Модельный рядОписаниеWessen W 59 FrameВ этой серии задействован модульный принцип, дающий возможность устанавливать в рамки для 1-4 устройств с вертикальным и горизонтальным монтажом. В ассортименте имеются одно- , двух и трехклавишные проходные выключатели, представленные в 8 цветовых решениях. Цена – от 137 рублей. AsforaНесмотря на то, что изделия этой серии относятся к недорогим, но высокое качество и функциональность удовлетворить даже самых требовательных покупателей. Выключатели серии Asfora пользуются спросом не только у строительных компаний, но и у непосредственных потребителей. Стоимость – от 450 рублей. Unica BasicИзделия этой серии отличаются строгим и гармоничным дизайном. Также отличительной особенностью выключателей является высокое качество сборки и надежность конструкции. Продукция этой компании пользуется высоким спросом среди российских потребителей. Стоимость от 600 рублей. SednaВыключатели серии Sedna сочетают в себе удобство и простоту управления осветительными приборами. Создатели продумали буквально все. Качество дизайна соответствует надежности внутренней конструкции. Цена от 241 рубля.

Продукция компании Makel

Подключение выключателей с подсветкой совершенно ничем не отличается от описанного выше, однако здесь есть один важный нюанс. Очень часто, после установки подобных выключателей, начинают периодически моргать компактные люминесцентные лампы (КЛЛ), в народе называемые энергосберегающими (при выключенном свете). Многие просто меняют выключатель на обычный и забывают об этом, что является ошибкой.

Выключатели с подсветкой хорошо видны ночью

Подобное «поведение» КЛЛ обусловлено неправильным подключением патронов в люстре или светильнике. Дело в том, что по правилам, фазный провод должен приходить на центральный контакт цоколя, а нулевой на резьбу лампы. Если это правило не соблюдается, минимальный ток, проходящий через неоновую лампу подсветки, постепенно заряжает конденсатор, имеющийся в схеме пускового устройства КЛЛ. И, когда конденсатор заряжается до критического уровня, он попросту импульсно сбрасывает заряд, в результате чего происходит кратковременная вспышка. Поэтому в таком случае лучше менять не выключатель с подсветкой, а расположение проводов на колодке люстры или светильника.

При неправильном подключении патрона эти лампы могут периодически вспыхивать без включения

Возможные ошибки при подключении

При замене выключателя нередко выясняется, что фаза и ноль подключены неправильно. Это наиболее распространенная ошибка подключения. В этом случае схема подключения двойного выключателя на две лампочки будет работать в штатном режиме, однако светильники постоянно находятся под действием напряжения. Человек может получить удар током при попытке замены сгоревшей лампочки или светильника.

Существуют две основные причины такого состояния:

• Фазный и нулевой провода изначально перепутаны в распределительном щитке. Следовательно, ко всем выключателям, расположенным по всей линии, оказывается подведенной не фаза, а ноль. Обычно используется двух или трех жильный кабель. Это можно проверить с помощью индикаторной отвертки, коснувшись входящего провода, заведенного сверху. Если фаза отсутствует на всех выключателях, следовательно, фаза и ноль перепутаны в электрическом щитке. Чтобы устранить неисправность, на вводе отключается автомат, после чего концы проводов меняются местами, и схема подключения выключателя приходит в норму. При отсутствии знаний и опыта, для выполнения этой операции рекомендуется пригласить электрика.
• Во втором случае фаза и ноль могут быть перепутаны в распределительной коробке. Следовательно, с неправильно подключенным проводом оказывается лишь один выключатель. Для устранения неисправности провода меняются местами в самой коробке при отключении электрической сети с помощью автомата.

https://youtube.com/watch?v=RWI_-tMXtDA%3Ffeature%3Doembed

Внешнее и внутреннее устройство двухклавишного выключателя

Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.

Так выглядит двухклавишный выключатель изнутри

Клеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.
