Схемы электропроводки квартиры и семь шагов от А до Я

Монтаж внутренней электропроводки и ее проверка

Скрытое расположение проводки имеет много общего с наружным способом. Основное отличие этого метода заключается в расположении проводов таким образом, чтобы они были не видны для глаза. Данное мероприятие имеет четкий алгоритм действий, которого необходимо придерживаться при разводке электрики в частном доме или квартире.

В первую очередь производится монтаж осветительной коробки и автоматических выключателей. Затем необходимо провести вводный кабель со стороны распределительного щитка. Как и в случае с наружной проводкой, его не нужно подключать самостоятельно. Для этой работы также требуется электрик.

При правильном внутреннем монтаже кабеля, проводники должны быть заключены в гофрированную трубу

На следующем этапе требуется просверлить лунки, в которые будут монтироваться подрозетники. Ту же операцию необходимо проделать с распределительными коробками внутри помещений. По окончанию этих работ можно приступить непосредственно к разводке электрики в квартире. Цена обустройства этой системы под ключ (для новостроек) может быть разной и зависит от количества комнат. Например, для однокомнатной квартиры общая стоимость колеблется в пределах от 25 до 35 тыс. руб. , а для двухкомнатной – приблизительно 30-45 тыс. руб.

Обратите внимание! Самостоятельный монтаж позволит сэкономить финансы, однако организация электроснабжения – не только ответственная, но и опасная задача. Поэтому, если вы не уверены в своих силах, то лучше воспользоваться услугами специалиста.

Многих людей интересует вопрос о том, как проводить проводку в квартире скрытым способом. Разводка начинается с протягивания главной линии, для которой необходимо заранее подготовить ВВГ провод. Диаметр кабеля должен соответствовать эксплуатационным потребностям. Рекомендуется использовать провод с сечением 3х2,5.

Проверка сети выполняется с помощью мультитестера

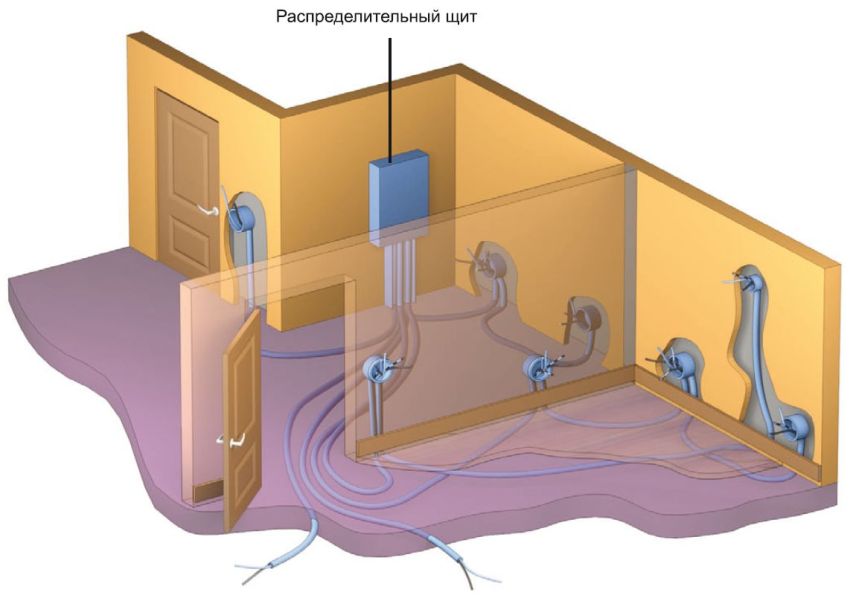

Внутреннюю прокладку можно выполнить в полу. В этом случае кабели укладываются в защитную гофрированную оболочку, которая проводится к электроприборам. Далее провод протягивается и размещается в подрозетнике. Затем необходимо протянуть кабели с сечением 3х1,5 от выключателей и осветительных приборов к распределительным коробкам. После этого их стыкуют с магистральной линией, используя СИЗы и изоляционный материал.

Вышеуказанный порядок действий подходит как для разводки электропроводки в новостройке, так и для организации новой системы в замену старой. Конечным этапом является проверка сети с использованием мультитестера и ее подключение к осветительной коробке. По завершению работы остается только вызвать электрика для подключения системы к щитку.

Типовые схемы

Теперь вы, наверняка, хотели бы увидеть пример разводки электрики в квартире, поэтому остановимся на данном пункте. По ряду причин существует два виды базисных разводок – для однокомнатной квартиры и для многокомнатной.

Разводка в двухкомнатной квартире

Проводку в однокомнатной квартире лучше разделять на две группы. В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Такое разделение позволяет разделить нагрузку на две цепи, что означает высокую мощность каждой из них. Также при выходе из строя одной из цепей, вторая сможет функционировать дальше.

В квартирах двумя комнатами электрощит находится недалеко от двери, а проводка делится на несколько цепей по группам потребителей, для каждой группы необходим свой автомат. Аналогичная схема используется и для жилья с большим жилищем.

Электромонтажные работы

Итак, схема есть, составляющие элементы приобретены, стены подготовлены. Теперь можно выполнить монтаж электропроводки в доме своими руками. Пошагово рассмотрим все этапы электромонтажа.

Для работы нам понадобятся следующие инструменты:

• Штроборез или маленькая болгарка с алмазным диском
• Перфоратор с коронкой по кирпичу либо бетону
• Шуруповерт
• Молоток
• Зубило
• Острый нож
• Мастерок
• Шпатель
• Пенопластовая терка

Что бы информация лучше воспринималась, предоставим весь процесс разводки электропроводки по частному дому в виде пошаговой инструкции.

Как протягивать провод в канале

Каждый участок канала под электропроводку по умолчанию содержит тяговую нить – металлическую проволоку диаметром 0,5-1 мм. Концы этой нити выведены наружу по входным и выходным отверстиям канала. Достаточно связать электрическую проводку с тяговой нитью на входе и затем подтяжкой с обратного конца канала аккуратно протянуть проводники по каналу.

Если тяговой нити в канале нет, по сути, несложно пропустить её самостоятельно, учитывая малый диаметр и достаточную упругость стальной проволоки.

Пример закрепления кабеля металлической струной-протяжкой для последующего протягивания внутри кабельного канала. Это распространенный способ устройства разводки квартирной электропроводки – протяжки внутри кабель-каналов.

Таким способом электрическая проводка «загружается» на каждый отдельный участок квартирной схемы, включая каналы подвода к традиционным электроточкам:

• счётчику потребления электроэнергии;
• электрическим розеткам;
• выключателям приборов света;
• квартирным звонкам и т.д.

Далее останется только смонтировать все электроточки по месту с подключением выведенных концов провода к соответствующим терминалам. Следует отметить, что действующие правила требуют разводки вместе с терминальными проводами кабеля заземляющей шины. Подключение терминалов рекомендуется делать в определённом порядке.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

• С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств. Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить
• С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов. Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно. Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить
• С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины. Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки. Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Про контакт меди и алюминия

Если можно было вести статистику о причинах пожаров из-за электропроводки, то одно из ведущих мест занял бы некорректный контакт меди с алюминием. Самый главный бич – это скрутка медного и алюминиевого провода. Чем же опасно такое соединение?

Это даже не моветон, а просто кощунство

• Во-первых, медь и алюминий при прохождении через них электрического тока будут нагреваться, а они имеют совершенно различное температурное расширение. Другими словами – место контакта будет подвергаться значительным механическим воздействиям, что ослабляет контакт.
• Во-вторых, разные электрохимические свойства меди и алюминия всегда приводят к образованию на их поверхности оксидных пленок, причем проводимость оксида алюминия гораздо меньше, чем оксида меди, а это тоже нарушение контакта.
• И, наконец, если контакт медного и алюминиевого провода неизбежен, то его надо делать только через «посредника» — стальную клемму. И лучшим выходом из этой ситуации является применение пружинных клемм от известного производителя – фирмы Wago (о них будет отдельный пункт в нашей статье). Помимо того, что в изделиях этой фирмы применяются пружинные контакты, которые обеспечивают постоянство хорошего контакта, в них еще есть и специальная паста, которая предотвращает окисление алюминия и меди.

А лучше всего принять простое правило – отсутствие контакта между медью и алюминием. Если он и существует, то пусть за него отвечают другие, но не вы. И все эти контакты пусть лучше происходят за пределами стен вашего дома.

Как сделать разводку электропроводки в квартире

https://youtube.com/watch?v=j7yK_tBa78w%3Ffeature%3Doembed

Электромонтажные работы в Москве

68 541 клиент нашел мастера по электромонтажным работам

за последние 12 месяцев

95% положительных отзывов

20 856 отзывов оставили клиенты за последние 12 месяцев. Из них 19 789 — положительные

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

Или же так:

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Как провести проводку в квартире

На сегодняшний день электрики используют два способа прокладки электропроводки в помещении: наружный и внутренний. От выбора нужного варианта зависит вся последующая работа, поэтому необходимо ознакомиться с преимуществами и недостатками каждого из этих методов.

Внутренний способ прокладки электропроводки еще называют скрытым. Он предполагает расположение кабелей и других элементов электросети в специальных каналах (штробах). Для их организации используется перфоратор. Основное преимущество данного варианта прокладки заключается в том, что экономится полезная площадь квартиры. А также смонтированная система не оказывает влияния на внешний вид помещения.

Еще один плюс скрытой прокладки проводки в доме или квартире – отсутствие необходимости в организации защиты кабелей от повреждений механического типа. Расположение проводов внутри стен позволяет увеличить степень допуска по нагрузке и перегрузке системы.

Однако такой метод прокладки кабелей имеет и свои недостатки. В первую очередь стоит отметить, что скрытый способ подразумевает проведение больших объемов работ. Трудоемкость данного варианта приводит к тому, что при самостоятельной прокладке чаще выбирается открытый метод. Неполадки кабелей, проложенных в стенах, сложнее диагностируются. Ремонт отдельных элементов электросети в этом случае является довольно сложным мероприятием.

Открытый тип проводки в специальных коробах

Открытый способ проводки своими руками заключается в протягивании кабелей в плинтусах или монтаже специальных наружных коробов (каналов). Существуют и другие варианты прокладки электросети снаружи стен, однако для частного строительства их использование не является целесообразным.

Основное преимущество наружного способа заключается в относительно простой реализации монтажных задач. А также (в отличие от скрытой сети) открытую систему проще диагностировать, что позволяет с легкостью определить неполадку и устранить ее в кратчайшие сроки. Таким образом, ремонт электрики в квартире упрощается, если она выполнена снаружи стен и других поверхностей.

Полезная информация! Помимо всего прочего, проводка, проведенная открытым способом, позволяет вносить в нее изменения по мере необходимости. Например, при желании не составит труда протянуть дополнительную линию для нового оборудования.

Этот метод имеет и некоторые минусы. Кабель-каналы, проложенные на поверхности, могут послужить препятствием при установке мебели. Еще одним недостатком такого варианта прокладки проводов являются ограничения на их количество при плинтусном монтаже. Короба занимают полезную площадь квартиры и не всегда смотрятся уместно в интерьере помещений.

Скрытой проводкой называется проводник, проложенный под слоем штукатурки в специальных бороздах – штробах

При открытом монтаже проводки специалисты рекомендуют уделить особое внимание защите кабелей от механических повреждений. А также важно соблюдать правила пожарной безопасности и следить за тем, чтобы каждый провод был снабжен надежной изоляцией.

Чем помочь?

Где вам удобно встретиться

Когда вам удобно встретиться

Мы зададим все важные вопросы, чтобы вам было проще описать задачу.

Добрый день! Готова помочь

Здравствуте! Живу недалеко

Здравствуте! Когда нужна услуга

Специалисты напишут сами

Покажем заказ подходящим профи. Они напишут, если готовы помочь.

Все вместе 2000 рублей

Когда вам удобно?

Обо всех деталях договаривайтесь со специалистом и платите ему напрямую.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Монтаж электрики в квартире включает

• Выезд мастера, диагностику объекта
• Составление схемы расположения и количества: электроприборов, розеток, выключателей (на основании электропроекта, дизайнпроекта)
• Составление сметы электромонтажных работ
• Штробление стен,  монтаж подрозетников (после оштукатуривания стен)

• Монтаж всех необходимых силовых и слаботочных, кабелей
• Проверка всех силовых линий (до проведения отделочных работ)
• Монтаж розеток, выключателей, светильников, автоматики

Провести электропроводку в новостройке «под ключ»

Многие решают сэкономить и выполнить все самостоятельно, без привлечения специалистов. Такое решение вполне жизнеспособно, но только при условии наличия у владельца жилья опыта в электромонтажных работах, времени и технических возможностей. Но в большинстве случаев лучше довериться профессионалам своего дела.

Квалифицированные специалисты компании «ЭлСтрой» обладают большим опытом работы на множестве объектов, включая новые
многоэтажные жилые дома, для которых мы предоставляем следующие услуги:

• Расчет силовых линий с учетом количества потребителей электроэнергии
• Проверка кабельных линий
• Создание электропроекта (при необходимости)
• Замена электроустановочных изделий (розетки, выключатели и т.д.)
• Создание слаботочных сетей (телефония, TV, домофон, интернет и т. д.)
• Полная/частичная замена электропроводки

Монтаж электропроводки

При самостоятельной прокладке электропроводки действуют согласно утвержденному проекту (плану), в котором учитываются следующие моменты:

• способ укладки;
• особенности монтажа проводов в каждом из возможных вариантов;
• порядок крепления электроустановочных изделий и другое.

Далее будет рассмотрено, как реализуется каждый из пунктов плана на практике.

Способы прокладки

Известные подходы к прокладке электропроводки в конкретных условиях реализуются в строгом соответствии с действующими нормативами (ПУЭ, в частности). Рассмотрим каждый из них более подробно.

Скрытый способ

При рассмотрении этого варианта монтажа важно обратить внимание на следующие два момента:

• В случае, когда стены еще не отделаны, а в будущем их предполагают закрыть слоем штукатурки – проводку допускается располагать прямо по их поверхности. При этом кабель должен иметь двойную или тройную защитную изоляцию. Крепить провода в жгуте к подлежащим отделке стенам допускается любым удобным для этого способом.
• В ситуации, если штукатурка на стены уже нанесена или ее слой будет недостаточно толстым для полного закрытия кабельной проводки – для ее размещения придется проделывать канавки. Несмотря на то, что штробление представляет собой утомительное и пыльное занятие – такой подход чаще всего остается единственным выходом из положения. При укладке в готовые канавки провода фиксируются в них либо посредством алебастровых нашлепок или с помощью небольших хомутов, пристреливаемых к стене.

Штробы должны прорезаться по заранее размеченным трассам, наносимым с учетом следующих требований ПУЭ:

• Не допускается делать их вблизи оконных и дверных проемов, а также близко к наружным и внутренним углам комнаты.
• Нельзя прорубать стены около газовых магистралей и вентиляционных каналов.
• Трассы скрытой проводки от розеток и выключателей в сторону распределительных коробок ведутся строго вертикально.

Обратите внимание: Выполнение последнего требования позволяет определять примерное место положения проводов под штукатуркой без специальных электронных приборов.

Перед тем как провести монтаж электропроводки по проделанным штробам обязательно нужно очистить их от мелких кусочков бетона и пыли. Также рекомендуется обрызгать канавки пульверизатором, а затем дать им просохнуть. При проведении монтажа также потребуется запастись специальной насадкой для перфоратора (коронкой), необходимой для обустройства гнезд под подрозетники и распределительные коробки.

Открытый монтаж

Открытый способ прокладки магистральных участков проводки имеет следующие преимущества:

• При проведении монтажных работ можно обойтись без дорогостоящего инструмента и без сильного запыления помещения.
• Отпадет необходимость в использовании респиратора, очков и плотной одежды.
• В случае нужды к проводам всегда обеспечен свободный доступ, что существенно облегчает ремонт системы.

Однако в этом выборе имеются и недостатки, состоящие в низкой защищенности проводов от механических воздействий и случайных возгораний (по сравнению с закрытой прокладкой).

Прежде чем ознакомиться с тем, как правильно проложить провода открытым способом – придется разобраться с особенностями конструкции обслуживаемых помещений. С учетом этого фактора возможны следующие два варианта организации предстоящих работ, а именно:

• В первом случае можно наметить трассу по верхнему срезу стены и проложить провода либо в кабельном канале, либо в гофре. Этот вариант представляется очень неудобным и затратным, поскольку для подводки питания к розетке на противоположном конце помещения потребуется очень много кабеля. Он уйдет на то, чтобы обогнуть все углы и ниши в каждой из комнат.
• Намного проще оказывается ситуация, когда электромонтажные работы проводятся в новой или ремонтируемой квартире с еще не залитой по полам стяжкой. В этом случае имеется возможность проложить трассу проводки в пластиковых или металлических трубах непосредственно по поверхности бетонного перекрытия. Появляется возможность подводки питания к распределительным коробкам по самому короткому маршруту. По ходу строительных работ бетонная стяжка или чистовое покрытие полностью закроют кабельные прокладки. Для монтажа проводов в схожих ситуациях допускается использовать электротехнические плинтусы особой конструкции со встроенными в них блоками розеток.

Дополнительная информация: В последнее время большой популярностью пользуются специальные монтажные комплекты, включающие в свой состав сразу несколько элементов.

Эти комбинированные конструкции состоят из кабельных каналов, электротехнических плинтусов, а также содержат в своем составе распределительные коробки, розетки и выключатели. Самые универсальные образцы могут включать другие электрические установочные изделия.

Еще один вариант обустройства проводки открытым способом предполагает использование для прокладки трасс поверхности потолка. В этом случае также удается сэкономить на расходном материале (кабельной продукции).

Монтаж проводки по потолку

Разводить электрические провода по потолку – вполне допустимый вариант обустройства домашней сети. Но всем понятно, что он приемлем лишь при условии последующей декоративной отделки потолочной поверхности. Наиболее оптимальный вариант в этом случае – использование классического натяжного потолка.

Монтаж электропроводки по потолку с помощью пластиковых клипс

Монтаж электропроводки по потолку с помощью дюбель-хомутов

Важно! Основной недостаток такого подхода – это то, что высота комнаты уменьшается на глубину натяжной конструкции.

С другой стороны у этого способа разводки имеется целый ряд положительных сторон. Вот только некоторые из них:

• Простота монтажа компонентов электросети.
• Отсутствие каких-либо сложностей с ремонтом и обслуживанием готовой электропроводки (для этого достаточно вскрыть натяжную конструкцию.
• Безопасность эксплуатации.

И, наконец, этот вариант существенно упрощает работы по подключения осветительного оборудования.

Электромонтаж организуется на основе заранее подготовленного плана, содержащего следующие обязательные пункты:

• определение места, из которого предполагается подводка силовой линии к подключаемому участку;
• выделение всех точечных потребителей в данном месте разводки.

Прокладка кабелей от электрощита до групповых потребителей

Завершающий пункт – подготовка схемы прокладки жгутов или кабелей от распределительного шкафа до групповых потребителей (с учетом автоматов и УЗО). Чтобы не допустить серьезных ошибок во время проведения монтажных работ важно принять во внимание следующие рекомендации:

• Эксплуатируемые в квартире приборы не допускается питать от одного автомата защиты. Это очень неудобно в плане их эксплуатации, даже в случае не превышения нагрузкой предельных значений.
• Приборы следует разбить по группам, для каждой из которых должен быть предусмотрен «свой» автомат.
• Через контакты на выключателях должен проходить только фазный провод. При соблюдении этого правила удается избежать недоразумений с контролем отсутствия напряжения и возможным ударом током при ремонте светильников и люстр.

Также не допускается пересечение прокладываемых по потолку проводов друг с другом и другими линиями инженерных коммуникаций. Некоторые умельцы придумывают самодельную подвесную конструкцию оригинальной формы, в которой удается незаметно расположить протянутые провода. Она обычно прокладывается по части потолочной поверхности вдоль одной из сторон комнаты.

Монтаж подрозетников и распределительных коробок

Что касается монтажа распределительных коробок для электропроводки и используемых в системе подрозетников – их установка производится согласно функциональной схеме, составленной на подготовительном этапе. В данном случае также возможны два варианта исполнения: открыто монтировать их на поверхности стен или же делать это скрытно.

Обратите внимание: При подготовке (прорисовке) схемы важно правильно выбрать места их расположения в пределах комнаты, что позволит минимизировать трассы прокладки соединительных проводников.

Для подготовки срытых в толще стен пластиковых подрозетников потребуется подготовить специальные ниши под них, для чего используется электродрель с насадкой типа «коронка». Размер этих выемок выбирается стандартной величины, позволяющей с натягом размещать в нем посадочный элемент.

В случае открытого исполнения подрозетники и распределительные коробки монтируются прямо на поверхности стены, а для их крепления используются дюбеля или специальные метизы.

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Укладка и крепление кабеля

Техника укладки и крепления кабельной проводки зависит от того, какой способ выбран для ее прокладки (открытый или закрытый). В первом случае ее помещают в гофрированные шланги и прокладывают непосредственно вдоль стен (по потолку).

Для крепления оболочки шланга применяются специальные монтажные клипсы, надежно удерживающие элементы проводки в местах расположения.

Виды крепежных изделий для провода или кабеля

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

При закрытом способе кабель или жгут из проводов чаще всего прокладывается в специальных канавках (штробах) в открытом виде и закрепляется в них либо специальными скобками, либо алебастровыми нашлепками.

Иногда в целях удобства замены отдельных участков электропроводки ее также помещают в гофрированный шланг, который затем заделывается штукатуркой. Для ремонта или замены этого куска жгута достаточно будет освободить провода с обоих концов и вытянуть их из шланга.

Сборка схемы в распредкоробках (соединение проводов)

Независимо от способа прокладки электропроводки при ее монтаже места отводов должны оформляться определенным образом. Обустраивать их прямо в кабельных каналах или гофре очень неудобно, что вынуждает проектировщиков использовать для этих целей специальные ответвляющие конструкции.

Последние называются распределительными коробками, поскольку с их помощью удается организовать нужную коммутацию ветвей проводки.

Важно! Согласно пункту 2. 21 ПУЭ соединение жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 — Схемы проводки для «Чайников»

Электромонтаж. Часть 2 — Способы соединения проводников

Электромонтаж. Часть 3 — Сварка проводников
