Схема подключения одного коммутатора, типы устройств и их отличия друг от друга

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

• Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.Для соединения розеток друг с другом используются специальные перемычки
• Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
• Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
• После этого все провода снова укладывают внутрь коробки и закрывают крышкой.Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

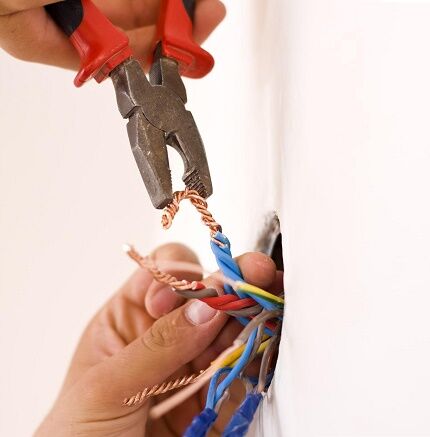

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Подключение одноклавишного выключателя и розетки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Виды одноклавишных выключателей

По способу установки различают два вида таких устройств: внутренний и накладной. Их принцип действия не имеет различий и заключается в том, что при нажатии на клавишу происходит замыкание или размыкание электрической цепи.

Изделие накладного типа используется главным образом в помещениях с деревянными стенами. Его главное достоинство – это предельная простота установки. Такое устройство легко может быть применено в качестве временного выключателя, который устанавливается с целью избежания масштабных ремонтных работ, чреватых большими финансовыми затратами.

Встроенная модель, несомненно, выглядит более компактной и эстетически привлекательной, чем ее предыдущий аналог. Однако для ее установки необходимо обеспечить скрытую проводку. Такие работы предусматривают необходимость штробления стен для прокладки электрических проводов, что чревато большим количеством пыли и повреждением облицовки стен. Именно поэтому установку встроенных розеток и выключателей стараются совместить с выполнением ремонтных работ в квартире.

Монтаж одноклавишного выключателя

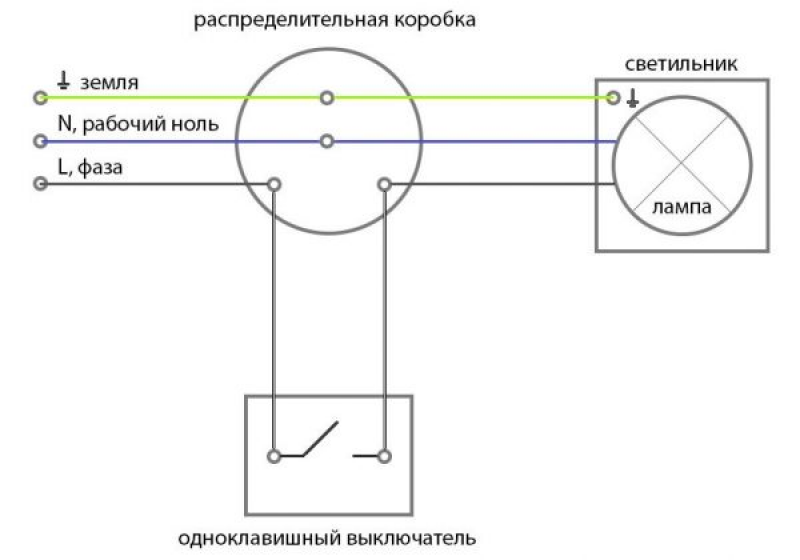

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, инструментом для удаления изоляции – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Монтаж выключателей с одной кнопкой

Мы рассмотрим основные схемы подключения устройств, которые имеют похожее строение (одну кнопку), но при этом отличаются способом установки. Тем не менее, все эти устройства работают по принципу: запуск фазы происходит в результате размыкания с помощью динамического элемента. Если перепутать контакты фазы и ноля, то возникает опасность для жизни.

Какие приспособления и материалы понадобятся в процессе работы?

Для того, чтобы выполнить подключение, потребуются следующие инструменты:

• нож для снятия изоляции;
• отвертка;
• отвертка-индикатор;
• пассатижи;
• строительный уровень;
• электродрель;
• маркер.

Кроме того, понадобятся следующие материалы:

• проводники оптимальной длины;
• коробка распределения проводки;
• зажимы и изолента;
• гофра;
• коммутатор одноклавишный.

Установка накладного устройства

В этой схеме не принципиально расположение проводников: они могут находиться с внешней стороны или внутри перекрытия. При этом накладной тип выключателя в квартире устанавливают тогда, когда не получается сделать штробы в стене, подготовить каналы. К примеру, причиной может стать недавний ремонт.

Мы будем рассматривать пример с внешней проводкой, где кабели укладываются поверх перекрытий в специальной горфре.

Под выключателем будет находиться дополнительный электроприбор – розетка, поэтому логично будет поместить кабели этих двух устройств в одну и ту же защитную трубку.

Монтаж накладного выключателя

Шаг первый: перед тем как приступить к процессу установки необходимо обесточить помещение. Сделать это несложно, опустив рубильник на распределительном щите, который находится на лестничной площадке или в коридоре. Для того, чтобы удостовериться в отсутствии напряжения, необходимо прислонить к контактам отвертку-индикатор.

Шаг второй: теперь необходимо разобрать конструкцию — следует достать кнопку. В данном случае используется устройство с пластиковым корпусом и защитой от влаги.

Шаг третий: теперь следует снять внутренний узел, который является основным механизмом.

Шаг четвертый: теперь следует отметить на стене место, куда будет устанавливаться выключатель. Кроме того, необходимо оставить разметку под крепежи. Для этого придется приложить к поверхности пустое основание от устройства. Далее необходимо подровнять корпус на стене по уровню, а затем поставить отметки, где будут находиться отверстия под крепежи. После чего останется сделать углубления в стене, используя электродрель.

Шаг пятый: далее с корпусной части сверху необходимо снять крышку, чтобы протянуть в это отверстие проводку в гофре.

Шаг седьмой: теперь необходимо собрать выключатель, закрепив на место кнопку.

Видео – Подключение выключателя

Нередко при ремонте в жилом помещении приходится устанавливать новый выключатель. Поэтому, чтобы понять принцип этих действий, следует рассмотреть их подробнее.

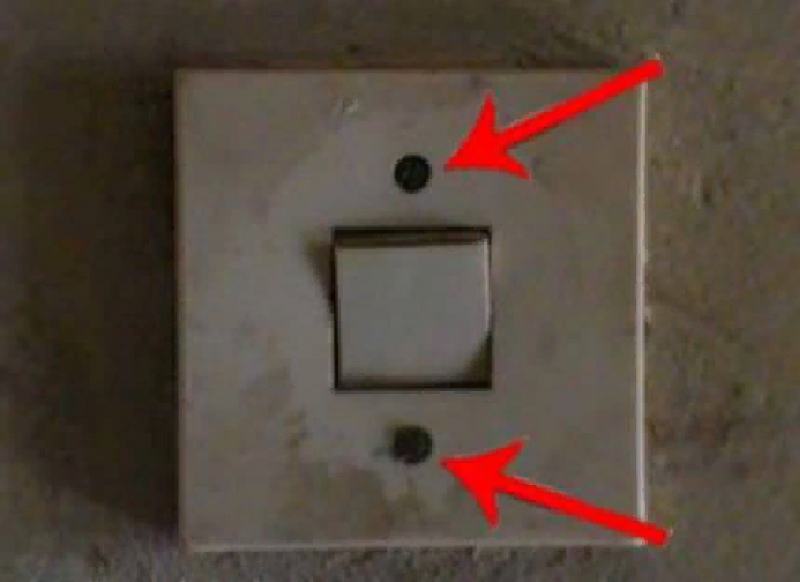

Шаг первый: для начала предстоит демонтировать старый выключатель, открутив два болта на корпусе.

Шаг второй: после того как винты будут откручены, потребуется удалить верхнюю крышку.

Шаг третий: далее нам предстоит обнаружить фазный проводник. Для этого потребуется взять отвертку индикатор и поочередно подносить ее к контактам. На этом этапе следует соблюдать осторожность, чтобы не дотронуться до проводников руками. Для защиты рук рекомендуется надеть резиновые перчатки.

Шаг четвертый: после того как получится определить фазный и нулевой провод, потребуется отключить питание на распределительном щите. Далее необходимо повторно проверить соединения отверткой-индикатором, чтобы убедиться в отсутствии напряжения. Только после проверки необходимо приступить к демонтажу внутреннего устройства. С помощью отвертки следует открутить держатели, которые находятся по краям. Необходимо осторожно демонтировать держатели, а затем обмотать проводники изолентой.

Шаг пятый: теперь необходимо достать устройство, выпрямить проводники, чтобы освободить пространство для монтажа другого выключателя. Далее следует взять новый коммутатор и разобрать его. Придется демонтировать кнопку и внешнюю панель, чтобы достать внутренний узел, где имеется две клеммы и держатели.

Шаг шестой: далее необходимо с помощью ножа или специального инструмента снять изоляцию с проводников примерно на 10 миллиметров. После чего эти провода вставляются в отверстия и зажимаются винтами. Затянуть их рекомендуется с усилием, чтобы было невозможно вытащить. При этом важно проследить за тем, чтобы изоляция не попала внутрь.

Шаг седьмой: после подсоединения проводки следует вернуть внутреннюю часть выключателя в монтажную чашу.

Шаг восьмой: теперь останется присоединить внешнюю панель и кнопку.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

• Шуруповерт или отвертка.
• Нож.
• Перфоратор.

• Изолента.
• Зажимы.
• Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Как правильно подключить наружный, внутренний и выключатель света с подсветкой

Способ подключения наружных, внутренних выключателей отличаются друг от друга. Также отдельных знаний требует и коммутация проводов для регуляторов со встроенным светодиодом.

Для коммутации лучше использовать специальные колпачки, они надёжнее держат скрутку

Подключения одноклавишного выключателя наружного типа с высоким показателем влажности

Вооружившись знаниями и требованиями касательно коммутации проводников, можно приступать к работе. Чтобы произвести все действия безошибочно, следуйте ниже приведённой инструкции.

ИллюстрацияОписание действия Разбираем корпус выключателя, оставляем только заднюю часть и прикладываем его к стене, проверяем расположение уровнем. Если всё верно, делаем отметки для крепежей, если нет, корректируем положение. Прикручиваем шурупами пластиковый корпус и снова проверяем по уровню, так как во время фиксации устройство могло сдвинуться. Делаем отверстие в верхней части корпуса (она обычно съёмная) и пронизываем туда две жилы от кабеля. Собираем полностью корпус до схемы с контактами. Теперь приступаете к коммутации проводников так, как показано на схеме. Ноль − к нулю, а фазу − к фазе. Далее собираем оставшиеся детали, устанавливаем кнопку и проверяем работоспособность устройства.

Выполнить такое соединение довольно просто, ведь не нужно пробивать штробы и пользоваться стаканами для коммутации жил, так как накладной или наружный выключатель используется для открытого типа проводки.

Установка выключателя света внутреннего типа

Для начала необходимо подготовить штробы и протянуть проводку к подрозетнику (в него нужно завести два контакта: фаза и ноль, если проводка двухжильная). Далее следуйте алгоритму.

ИллюстрацияОписание действия Разбираем корпус выключателя и заводим в него фазу, подсоединяя к нужному контакту (где стоит маркировка L), завинчиваем шурупом. Один из контактов светильника заводим в подрозетник, предварительно сняв лишнюю изоляцию и выполнив подключение этого проводника на противоположный контакт выключателя. Помещаем выключатель в подрезетник и прижимаем лапки, которые будут распирать крепежи, тем самым и будет держаться наш выключатель на стене. К проводнику N крепим клемму, при помощи которой соединяем его с проводником от распределительной коробки. Устанавливаем на место клавишу выключателя и проверяем его работоспособность в контакте со светодиодным светильником.

Чтобы проще было работать с проводами в подрозетнике, сделайте их длиннее, потом просто аккуратно укомплектуйте при монтаже вовнутрь стакана.

Правила установки одноклавишного выключателя с подсветкой

Обратите внимание, что схема подключения одноклавишного выключателя с подсветкой несколько отличается от способа подключения традиционного регулятора. Поэтому для лучшего усвоения материала предлагаем посмотреть видео, которое мы подобрали для вас.

Замена старого советского выключателя света в квартире на новый

Прежде чем приступить к замене приборов освещения, нужно узнать, какая проводка проложена в помещении, и выбрать подходящий выключатель. После чего можно приступать к пошаговой инструкции.

ИллюстрацияОписание действия Отключаем электричество и проводим демонтаж старого одноклавишного выключателя. Для этого выкручиваем все болты, затем вынимаем механизм и освобождаем контакты проводников. Вынимаем рабочий механизм нового выключателя, вывинтив все болтики. Выполняем соединение контактов с клеммами выключателя так, чтобы жилы не перепутались. Ни в коем случае не переворачивайте их, а подключайте так, как есть. Когда удобно разместили механизм выключателя в подрозетнике, можно закреплять его при помощи винтов. Надеваем крышку корпуса выключателя, запускаем электричество и проверяем работоспособность.

Если вы произвели соединения правильно и надёжно зафиксировали все контакты, тогда светильник будет работать без нареканий.

Схема подключения двухклавишного выключателя разными способами.

В специальной публикации нашего портала мы подробно расскажем о том, как подключить выключатель с двумя клавишами. Вы узнаете как подключить люстру с тремя лампочками к двухклавишному выключателю, тонкости подключения двухкнопочных выключателей в домах с разными системами заземления и ошибки, которые возникают при подключении выключателя с двумя клавишами.

Место размещения — удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7. 48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7. 50 разрешает его устанавливать не ближе 50 см от газопровода.

Как видно из схемы монтажа, расстояние от дверей до точки установки должно быть не менее 10 см, а до пола – не менее 90 см

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Как сделать это правильно?

1 звезда
2 звезды
3 звезды
4 звезды
5 звезд

Хотите поставить выключатель самостоятельно, не прибегая к услугам электриков? Мы подготовили для вас инструкцию по установке выключателей с одной и двумя клавишами.

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

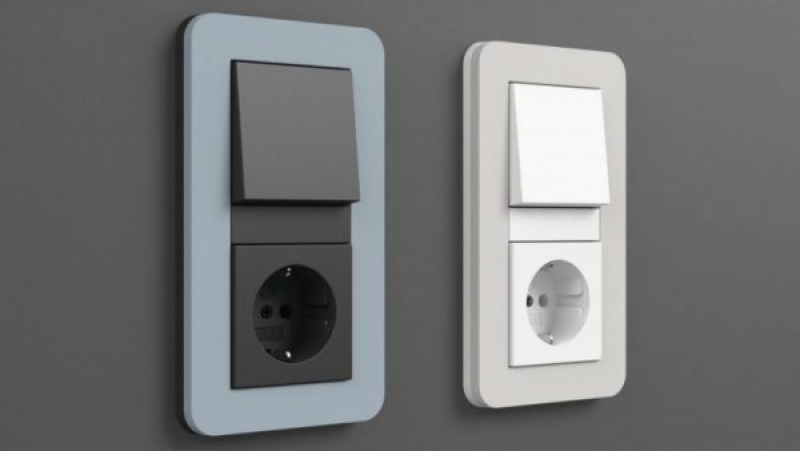

Выключатели с одной кнопкой нередко соседствуют с розетками – это удобно для прикроватных светильников

Примитивная схема подсоединения, которая будет понятна даже для новичка. Здесь L- фазный провод подсоединяется к коммутатору, а другие проводники к светильнику

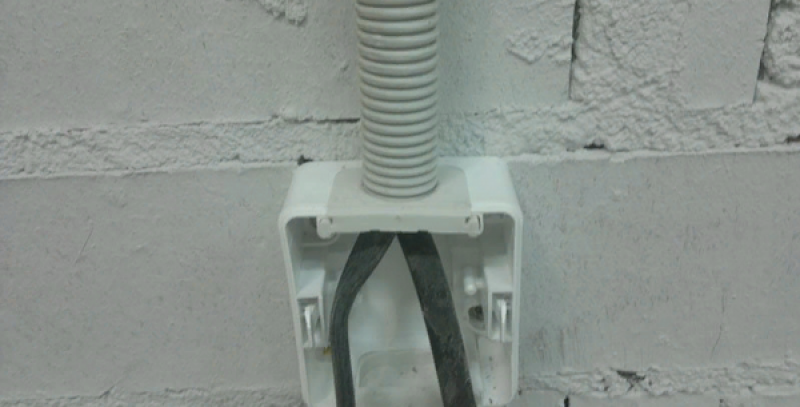

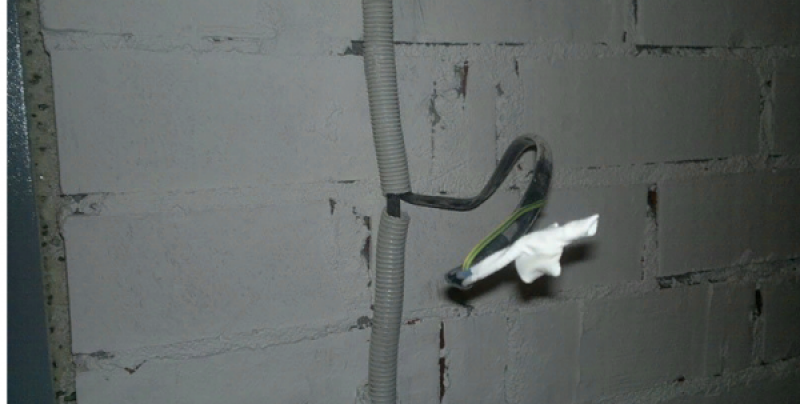

На месте установки коммутатора, гофра закрепляется к перекрытию с помощью зажимов, а из нее выглядывает изолированный проводник

Через накладной коммутатор будет проходить кабель от розетки, чтобы не усложнять установку

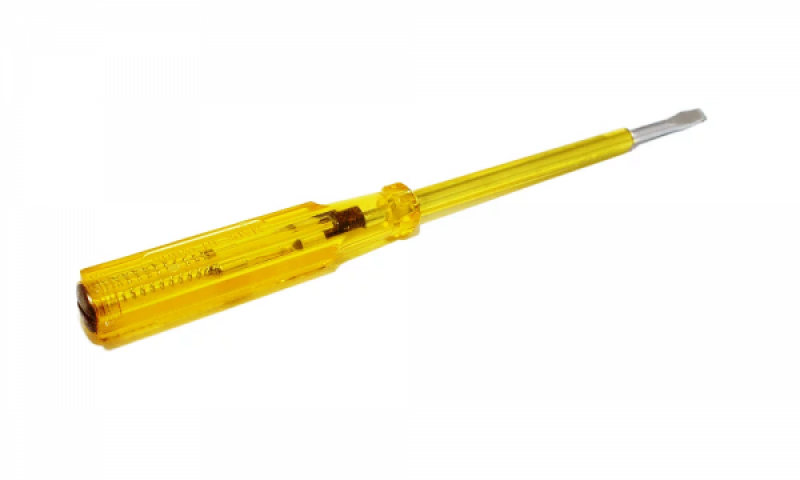

Если лампочка на индикаторе не загорается, то напряжение отсутствует

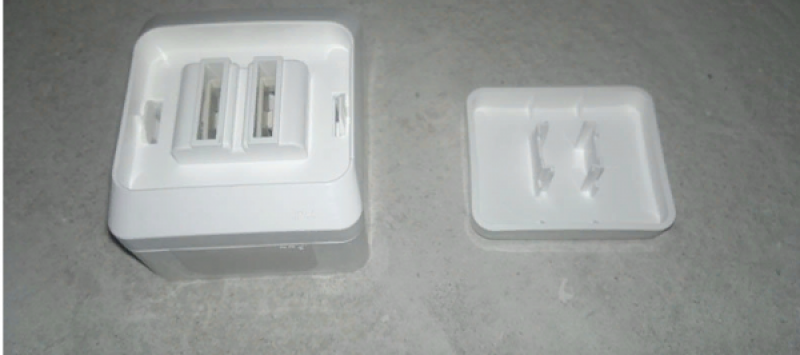

Под основной клавишей, которая находится на корпусе, располагается еще одна деталь – панель из пластика – ее тоже следует достать

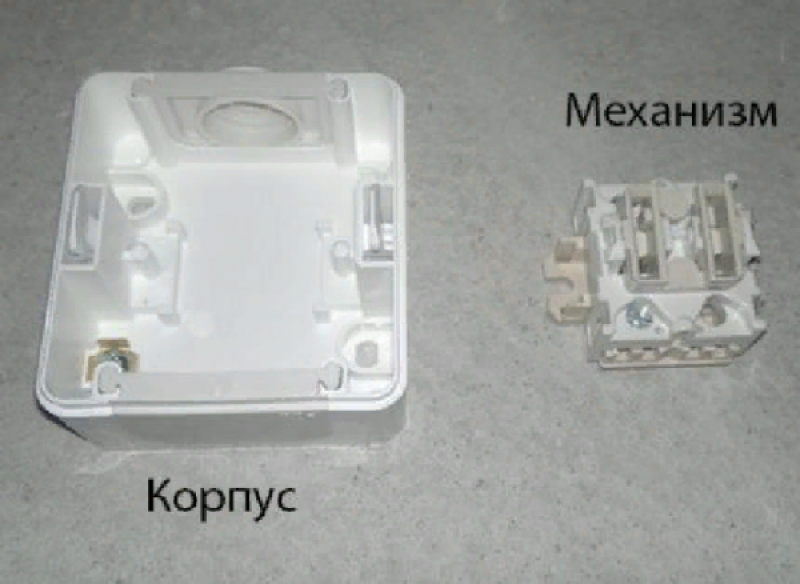

Внутренний узел не фиксируется внутри на защелки или другие элементы, поэтому быстро демонтируется

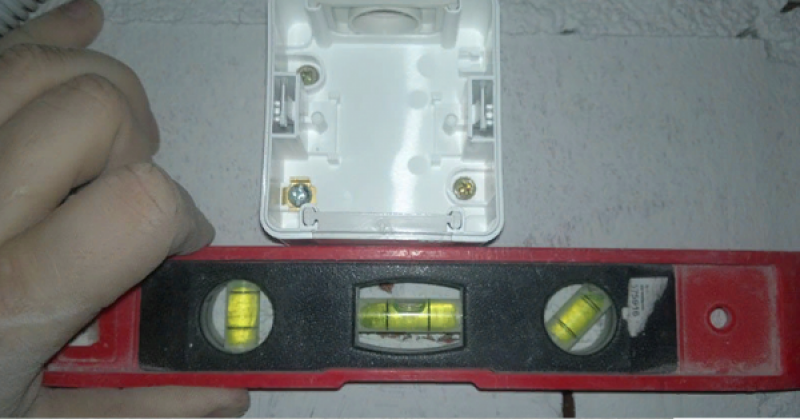

Делаем разметку и сверлим стену, а затем фиксируем корпус на стене дюбелями

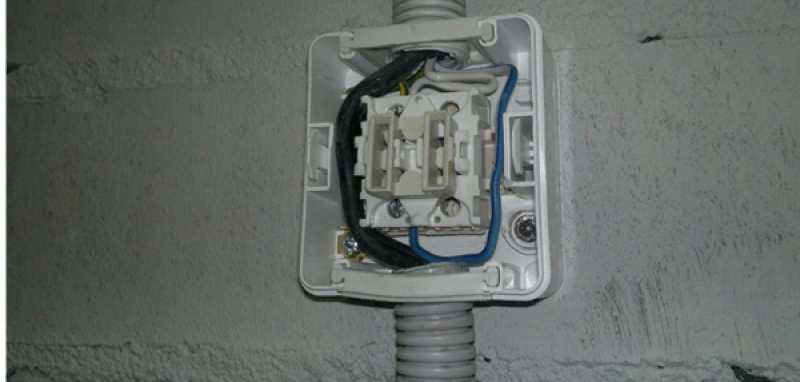

Внутри выключателя должны оставаться проводники, с которыми мы будем работать

Через нижнее отверстие корпуса будет проходить провод от розетки, который мы пропустим в обход основному узлу

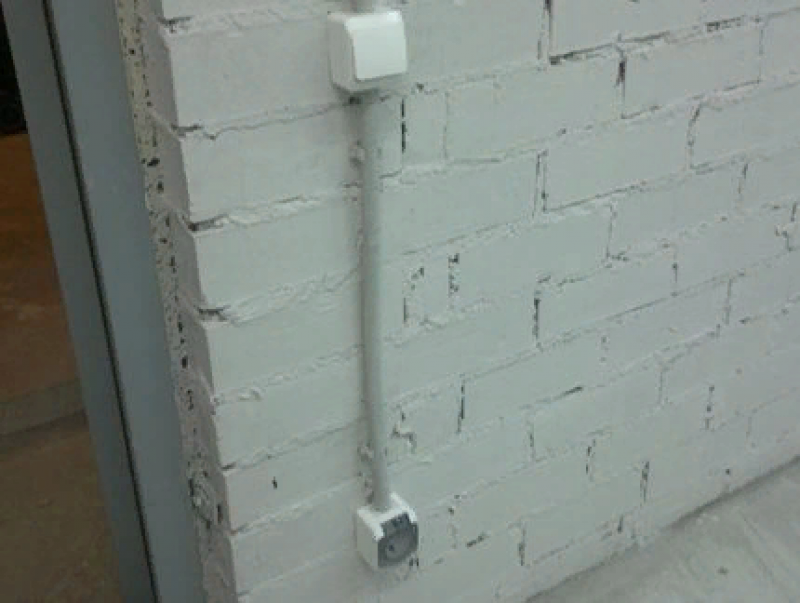

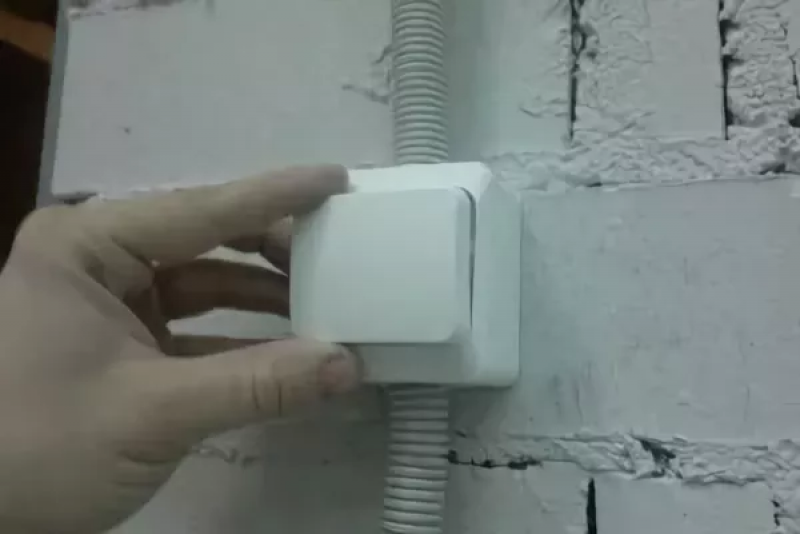

После установки выключателя следует проверить его работоспособность, подключив питание в распределительном щите. Если после нажатия кнопки светильник работает, то значит, монтаж был выполнен в соответствии с правилами

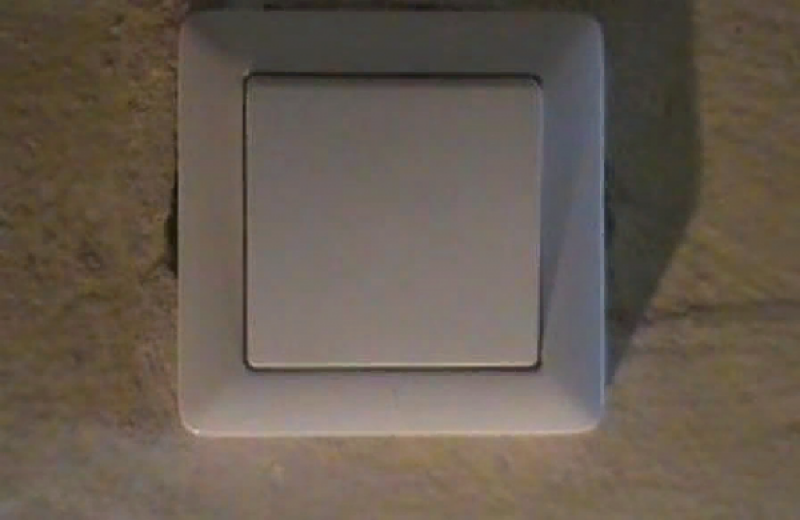

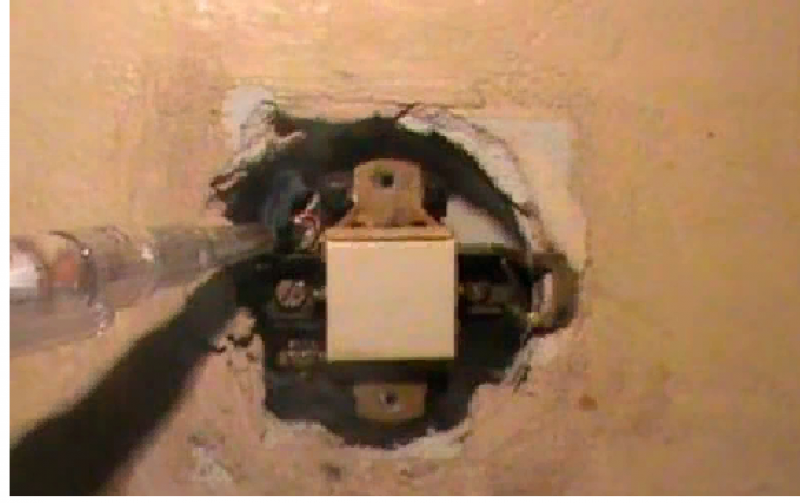

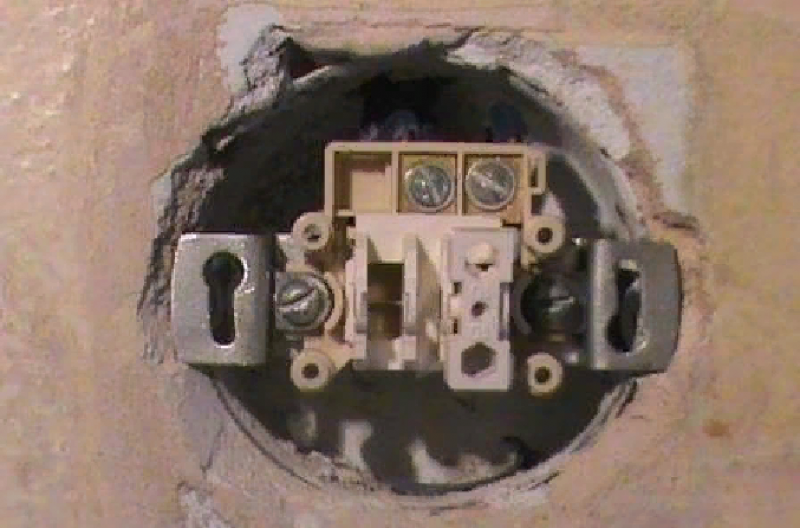

Так выглядит устаревшая модель встроенного коммутатора, которую требуется заменить

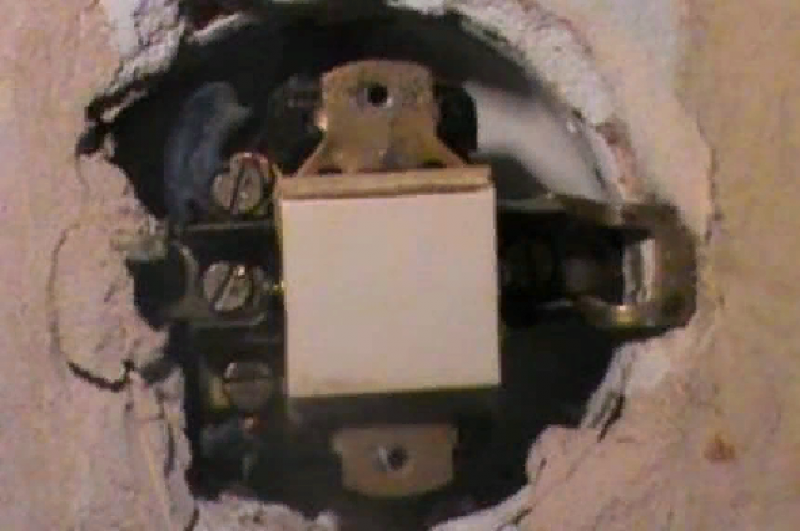

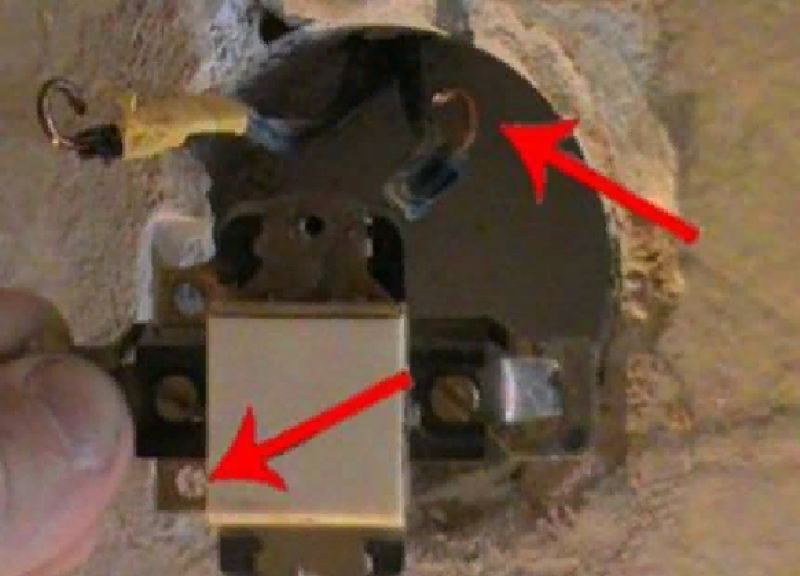

Внутри располагается устаревший вариант соединений, где концы проводников держатся на болтах, с каждой стороны основание держится на ушках

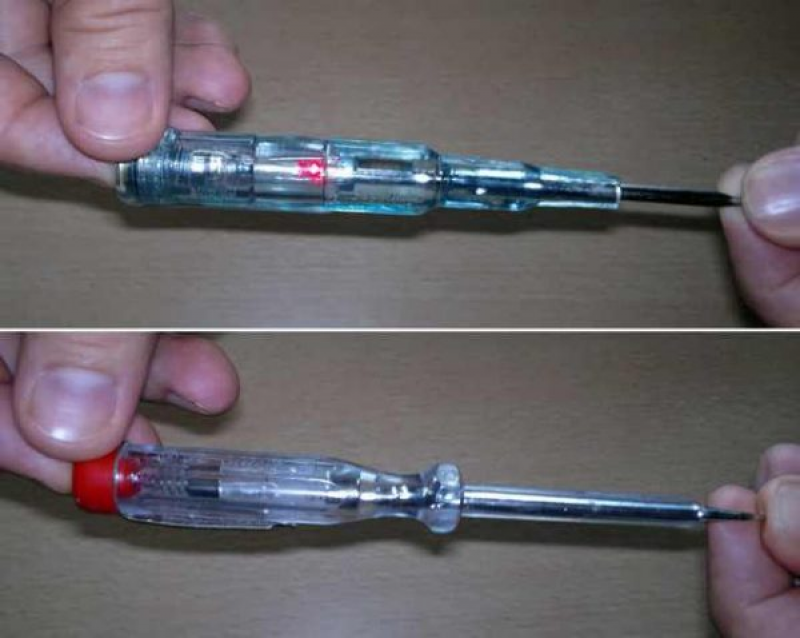

Отверткой-индикатором следует найти фазный провод

Рекомендуется использовать изоленту соответствующих цветов (белую, голубую), чтобы не спутать проводники

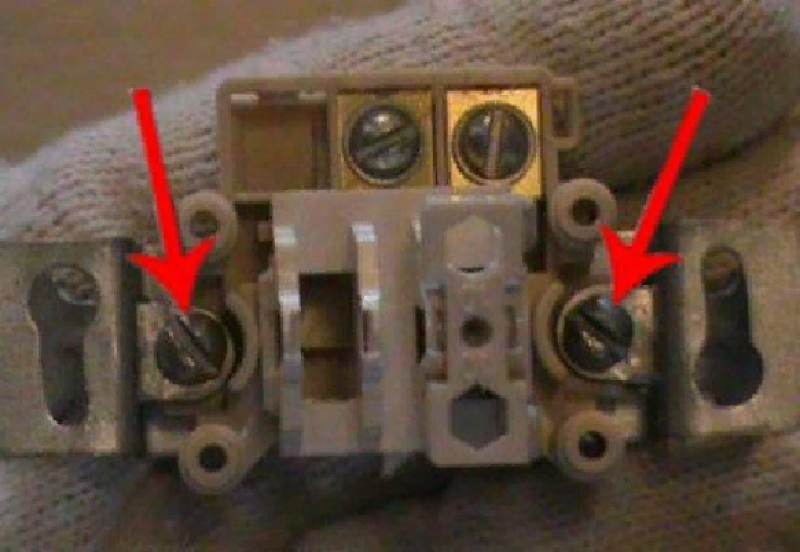

Винты, которые находятся с каждой стороны, регулируют степень прижима, а верхние винты требуются для подключения проводников

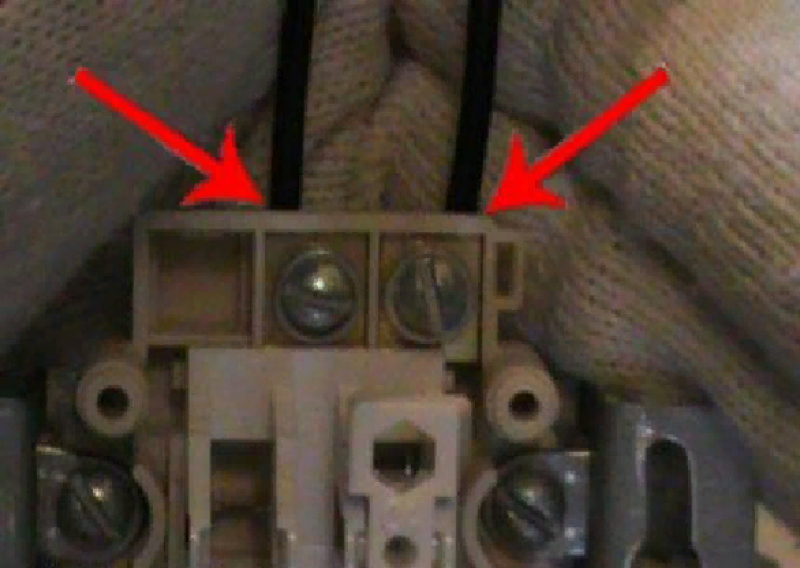

Вставляем проводники фазы и нейтрали в отверстия в соответствии с маркировкой

Для того, чтобы добиться плотного прилегания узла, необходимо затянуть крепления по краям

Следует подключить электричество с целью проверки работоспособности выключателя. Причем сделать это рекомендуется еще до того, как крепления будут зафиксированы

Типы одноклавишных устройств и их отличия

Наверняка вы видели, что в домах преобладают современные типы регуляторов света, выполненные в разном дизайне, цвете и с другими особенностями. Выключатели принято делить по типу монтажа, степени защищённости, количеству контактов для подключения. По типу монтажа одноклавишные выключатели бывают:

• накладные (подходят для монтажа к наружной проводке);
• для скрытой проводки (подходит для кабелей, которые прячутся в стену);
• встраиваемые (устанавливают на провода светильников, бра);
• проходные (управление светом происходит из разных мест).

По защищённости принято разделить выключатели с одной кнопкой на устройства для:

• влажных помещений;
• наружного монтажа (на улице);
• закрытых комнат.

По количеству контактов бывают:

• проходные;
• однополюсные;
• двухполюсные.

От типа выключателя меняется и его схема коммутации

Одноклавишные выключатели получают наибольшее распространение, так как отличаются простым монтажом и лёгкостью обслуживания. С подключением приспособления справится даже новичок, при условии соблюдения инструкций и знания принципа работы выключателей.

Во время коммутации контактов выключателя и проводки в помещении работайте в перчатках с электроизоляцией и обязательно обесточивайте электрическую сеть.

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить плакатик с предупреждающей надписью «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью индикаторной отвертки, исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Фото из

Наглядная схема подключения на стенде

Соединение с силовой линией

Подключение лампы к силовой линии

Принцип работы лампы через выключатель

Особенности использования проходного выключателя

Обычным пользователям и домашним мастерам бывает сложно определить, какой из коммутационных приборов выбрать. Проходные выключатели внешне практически не отличаются от стандартных — эти электроустановочные изделия также позволяют управлять освещением, но схема их подключения абсолютно другая.

Ключевое отличие состоит в том, что обычный выключатель может только замкнуть или разорвать цепь, тогда как проходной обеспечивает направление напряжения с одного контакта на другой — переключение.

Рекомендуем ознакомиться с тонкостями выбора проходного выключателя.

Проходная модель выключателя — удобное коммутационное устройство, позволяющее включать, выключать светильник из нескольких мест. Подобное решение обеспечивает комфорт эксплуатации осветительного оборудования

Использование таких приборов целесообразно в перечисленных ниже ситуациях:

• В коридоре. Схема подключения из двух точек обеспечивает возможность установить одно изделие в начале коридора, а второе — в конце, что позволит исключить необходимость идти по темному коридору после отключения светильника.
• На лестнице. Это отличное решение для многоквартирных домов, частных коттеджей, имеющих несколько этажей. Расположить такие выключатели можно на всех или нескольких этажах. Пользователь может включить свет на площадке, зайдя в дом, и выключить его перед входом в квартиру на своем этаже.
• В спальне. Принцип действия не отличается от предыдущих ситуаций, позволяет включить свет при входе в комнату, отключить его у изголовья кровати.

Выше приведены основные варианты использования проходных выключателей. На практике устройства могут быть установлены в любых помещениях, включая не только жилые, но и технические, промышленные. Такое решение обеспечивает удобство при управлении светом, позволяет снизить расходы на оплату электроэнергии.

Внешний вид проходного выключателя мало чем отличается от обычного. На его лицевой стороне расположены стрелочки вниз, вверх

Конструкция простого выключателя предполагает наличие одного входа, одного выхода, тогда как у проходного — два выхода. Благодаря этому движение тока может не только прерываться, но и перенаправляться. Хотя опытные электрики способны по внешним признакам определить тип приспособления, многие производители наносят на изделие схему подключения, что упрощает выбор коммутационного устройства.

Убедиться, что вы приобретаете именно одинарный проходной выключатель можно, если внимательно осмотреть клеммы. Их должно быть три. Он, по сути, выполняет опцию переключателя, направляющего напряжение с одного контакта на другой.

Для управления одним световым прибором из разных точек помещения используется минимум два проходных выключателя. Когда изменяется положение клавиши — цепь замыкается, лампочка загорается. При выключении любого из двух переключателей цепь размыкается, светильник гаснет. Таким образом, когда клавиши проходных переключателей находятся в одном положении — свет горит, когда в разном — гаснет.

Конструктивные особенности проходного выключателя позволяют исключить необходимость передвигаться по темному помещению, что снижает травматизм, помогает сэкономить электроэнергию

Используя такой выключатель, легко управлять освещением из трех, четырех, шести точек. Для этого достаточно добавить в существующую схему необходимое количество выключателей.
