Рассмотрите возможность установки ленточного теплого пола под линолеумом на деревянном полу, пока рассматриваете варианты

Преимущества электрического теплого пола

• Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления. Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
• Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
• Находится под полом — не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
• Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
• Не сжигает кислород.

Монтаж водяного теплого пола на деревянный пол

Чтобы соорудить теплый пол под линолеум на деревянный пол по подобию водяной отопительной системы, нужно заранее изготовить базу. Для этого его очищают и выравнивают.

Затем выполняются следующие действия:

• сверху прокладывается специальный лист с теплоизоляцией. В качестве такого материала подойдет полистирол и пенопласт;
• основание покрывается полиэтиленом, а вдоль стен производится установка демпферных полос;
• армирование при помощи сетки из стали, а затем монтируется планка под трубу;

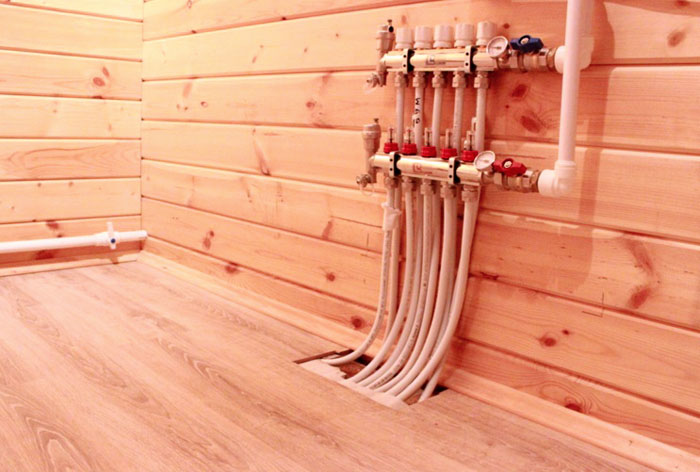

• выполняется монтаж коллектора, который нужен для правильного распределения воды;
• магистрали монтируются в форме змеевика и фиксируются на арматуре. При этом используются специальные хомуты.

Подключение водяной установки

После прокладки труб нужно проверить их прочность и герметичность всех стыков. Для этого внутрь системы подается вода под определенным давлением. Если тестирование проходит без проблем, то можно приступить к заливке. Покрытие должно быть ровным, а сверху по нему прокладывается линолеум.

Устанавливается защитная решетка, которая защищает обогревающую конструкцию от деформаций

Водяной пол отличается сложным монтажом. Чтобы система правильно работала, необходимо правильно выполнять все этапы.

Статья по теме:

Расчет тепла теплого пола. Без грамотного проекта получить качественную систему отопления практически невозможно. Изучив данную публикацию, Вы без труда рассчитаете необходимую мощность, диаметр и шаг труб. Удачи!

Все элементы крепятся специальным крепежом

Любой из вариантов монтажа теплого пола под линолеум будет не менее функциональным и эффективным. При этом важно соблюдать технологию монтажа всех составляющих системы.

Необходимые материалы и инструменты

Для монтажа теплого пола, прежде всего, понадобится инфракрасная пленка. Она продается в виде рулонов, единица измерения – погонный метр. Необходимое количество пленки рассчитывается в зависимости от площади помещения, а также схемы укладки теплого пола.

Помимо пленки понадобятся следующие материалы и инструменты:

• специальные зажимы для контакта и изоляции;
• терморегулятор (один для каждой комнаты);
• электрический кабель;
• теплоизоляционный материал (инфрафлекс, изолон, пенотерм и т.п.);
• обычный и двусторонний скотч и т.п.

Выбирая материал, отражающий тепло (он укладывается под пленку), следует помнить, что в этом случае допускается использование только подложку с мягкой основой, а теплоизоляция на алюминиевой фольге для инфракрасной пленки не подходит.

Особенности монтажа электрического теплого пола

Перед началом работ нам нужно подготовить все необходимое. Прежде всего, приобретаем пленочный нагреватель. При этом учитываем, что он укладывается на расстоянии порядка 50 см от стен. Еще один нюанс: пленка не монтируется под крупной мебелью и бытовой техникой.

Инфракрасные нагреватели не способны самостоятельно регулировать температуру. Если стоящие поверх них большие предметы не пропускают тепло, оно возвращается назад. Вследствие чего проводник перегревается и выходит из строя. Количество пленки рассчитываем исходя из этих особенностей укладки.

Помимо нагревателей нам понадобятся клипсы-зажимы для крепления контактов. По две штуки на каждую полосу. Готовим также теплоизоляционный материал с высоким отражающим коэффициентом, терморегуляторы, полиэтиленовую пленку, двусторонний скотч и медный провод.

Монтаж теплоизоляции

Начинаем с укладки теплоизолирующего слоя. Это обязательное мероприятие, поскольку без качественной изоляции тепло от нагревателей будет уходить не только вверх, но и вниз, следовательно, будет расходоваться впустую.

Для проведения работ берем рулонный изолятор и раскатываем его на подготовленном деревянном основании отражающей поверхностью вверх. Каждую полосу закрепляем к основе. Сделать это можно с помощью степлера или двустороннего скотча. Стыкуем полосы плотно, без зазоров.

Места соединений еще раз проклеиваем скотчем.

При нарезании инфракрасной пленки на полосы нужного размера следует выполнять разрезы строго по линиям между секциями, иначе нагреватели будут повреждены

Укладка пленочного пола

Пленку раскатываем поверх изолятора, отступая от стен 0,5 м. При этом медная полоска должна быть снизу. При необходимости разрезаем материал на полосы, но делаем это только между обозначенными на пленке секциями, чтобы не повредить карбоновые нагреватели.

Если в ходе работ случайно повреждается изоляционная пленка, заклеиваем ее битумной мастикой. Ею же изолируем и медные электроды. Для стыковки полос используем зажимы. Параллельное соединение выполняем в такой последовательности:

• На поверхность электрода внутрь пленки помещаем первый контакт зажима. Сверху размещаем второй контакт.
• Плоскогубцами продавливаем электрод с зажимом, обеспечивая тем самым прочное и надежное соединение.

После того, как все полосы инфракрасной пленки уложены, берем скотч и аккуратно скрепляем их в общее полотно. На оставшиеся оголенными концы электрических проводов надеваем зажимы, сжимаем пассатижами и изолируем участок контакта термопленки и зажима вместе с зачищенным фрагментом провода.

Проходящие по краю нагревательной пленки контакты из серебра полностью изолируем. Приклеиваем инфракрасное полотно по периметру скотчем, чтобы предотвратить скольжение.

При установке терморегулятора нужно точно соблюдать рекомендации производителя прибора

Установка терморегулятора

В каждую комнату ставим один терморегулятор, так система будет работать максимально эффективно. Для этого берем мастику и приклеиваем ею термодатчик к любой из полос инфракрасной пленки. При этом следим, чтобы прибор был закреплен непосредственно на карбоновом термоэлементе.

К ближайшей стене выводим провод от датчика. Чтобы не получилось неровностей, вырезаем в теплоизоляторе канавку под кабель. Терморегулятор закрепляем на стену, строго следуя при этом инструкции производителя, и подключаем электрические провода.

Для эффективной электрозащиты системы мощностью свыше 2 КВт подключаем только через отдельный автомат. Выставляем значение терморегулятора на 30С и включаем инфракрасный пол в сеть. После того, как пленочные нагреватели активировались, проверяем их работоспособность, ощупывая каждую полосу.

При обнаружении недочетов, сразу же их исправляем. Последний этап – укладка полиэтиленовой пленки, которой закрывается система теплого пола. Она раскатывается поверх пленочных нагревателей и закрепляется саморезами к деревянному основанию. Делать это нужно очень аккуратно, чтобы не повредить электроды.

Секреты теплого пола водяного типа

Реализация монтажных работ такого формата системы заключается в формировании специального деревянного основания с пазами. Именно здесь будут размещаться трубы. Альтернативным вариантом является установка их в полистирольные маты, которые плотно накрываются теплообменниками.

Комплекс подготовительных работ

Как правило, на деревянное основание укладывают лаги, на которых в дальнейшем формируется полноценный пол. Деревянные элементы располагают на одинаковом расстоянии в 60 см и с равной высотой.

Если проигнорировать данные рекомендации, то финишная поверхность из линолеума будет перекошенной. Между балками под утеплителем равномерно ложится слой защиты от пара, конденсата и воды.

Использование качественных и оригинальных материалов является залогом успешной реализации поставленных задач. Поэтому, если вы задействуете обычную пленку, то пар будет аккумулироваться в самом утеплителе и постепенно разрушать его.

Сверху на гидроизоляции размещается широкий слой утеплителя в виде минеральной ваты с плотностью в 40 кг/м3 или другой тип изделия. В конце конструкция накрывается специальной пленкой с качественными изоляционными характеристиками.

Настил досок следует выполнять так, чтобы между планками образовывался ровный паз для монтажа конкретной трубы. Величина такого проема должна четко соответствовать диаметру купленного элемента системы отопления

Однако не забывайте оставлять небольшой запас. Так, например, для трубы в 16 мм отлично подойдет паз размером 20*20 мм. Торцевая часть основания должна иметь узкую щель с округлыми краями в виде петель, чтобы обеспечить поворот для теплового канала.

Особенности процесса по сборке труб

Существует одно важное правило на этапе монтажа труб теплого пола. Сверху каждого паза продольного типа следует укладывать плоскую фольгу. Все элементы должны быть плотно обернуты металлической «бумагой» и по краям надежно закреплены степлером к доске.

После таких действий труба теплого пола крепится к полу специальными пластинками на металлической основе. Это предупреждает выскальзывание детали из канавки.

По данной схеме осуществляется крепление всех труб. Особенно обращайте внимание на то, чтобы в рамках одного контура не было стыков

В целях экономии заранее рассчитывают точное количество необходимого материала. При этом придерживаются установленного ограничения, при котором контур не должен выходить за определенную площадь. На практике это приводит к нехватке давления для нормального движения теплоносителя и «запиранию» контура.

Поэтому для трубы в 16 мм рекомендуется максимальная длина труб в 70-80 м, а для 20 мм – 110 м. Если расчетной длины будет недостаточно, то рационально произвести разбивку на несколько контуров.

Коммуникация с системой отопления

Одним и последних этапов формирования системы теплого пола на водной основе является подключение к отопительному узлу. Данную операцию можно реализовать несколькими способами.

Распространенный вариант подразумевает задействование коллекторной структуры со смесительным узлом и надежной ручной регулировкой. Однако технологию и механизм соединения выбирает сам владелец

После соединения элементов осуществляется процесс опрессовки трубопровода. Процедура носит обязательный характер, так как она минимизирует риски по возникновению протечек и вспучивания покрытия. Подготовка основания под монтаж линолеума или ламината заключается в укладке фанерных листов.

Определяемся с системой обогрева

Очень важно правильно выбрать тип системы, иначе она просто не сможет нормально функционировать. Существует несколько разновидностей теплого пола. Все их можно поделить на две большие группы: водяные полы и электрические.

Первые представляют собой конструкцию из труб, по которым циркулирует теплоноситель. Такие полы отличаются надежностью, хорошей теплоотдачей и более дешевы, по сравнению с электрическими. Но есть и недостатки.

Карбоновые инфракрасные пленочные нагреватели укладываются “по-сухому”, поэтому они считаются одним из лучших вариантов для обустройства теплого пола поверх деревянного основания

Прежде всего, подключение теплых водяных полов в квартирах с централизованным отоплением возможно только при наличии специального разрешения, поскольку их использование приводит к снижению давления в отопительной системе всего дома.

Кроме того, пройдя через контуры теплого пола, вода остывает, и последующие помещения получают недостаточно разогретый теплоноситель. Еще один важный момент: укладка водяного теплого пола осуществляется в цементную стяжку, высотой около 5 см.

Однако есть разновидность, которая может быть уложена «по-сухому», с использованием специальных теплообменных пластин. Именно этот вариант лучше всего использовать для укладки теплого пола на деревянный под линолеум.

Можно, конечно, положить на черновой пол стяжку, но в этом случае нагрузка на основание увеличится в разы. Далеко не каждый деревянный пол выдержит ее. Кроме этого потребуется проведение качественной гидроизоляции. В результате всех мероприятий пол поднимется минимум на 8 см.

Электрические системы почти все монтируются «по-мокрому» в стяжку. Правда, ее требуемая высота и, соответственно, вес меньше. Однако, все сложности, связанные с укладкой стяжки на деревянный пол, остаются.

Поэтому специалисты рекомендуют выбирать для монтажа пленочный инфракрасный пол. Он представляет собой гибкие карбоновые нагреватели, ламинированные специальной защитной пленкой. В результате получается тонкая пластина, разделенная на нагревательные секции.

Пленочный пол отдает тепло равномерно, служит очень долго и не требует специального обслуживания.

Существует множество разновидностей линолеума. Для укладки на теплый пол нужно выбирать модели с высокой теплоотдачей

Грамотный монтаж электрических устройств для СТП

Тщательная подготовка всех необходимых материалов для строительства является важным моментом. При сборке напольной обогревательной конструкции необходимо приобрести качественный пленочный элемент. Укладка изделия осуществляется на расстоянии в 50 см от стен.

Следует помнить, что над пленкой не следует размещать тяжелые предметы в виде крупной мебели и бытовой техники. ИК нагреватель не осуществляет регулировку температурного режима

Если крупные объекты поверху не пропускают тепло, то оно постепенно возвращается назад к источнику. В результате проводник может перегореть или частично деформироваться. Определение точного количества пленки осуществляется, исходя из технологий и особенностей укладки.

Для беспрерывной работы нагревателей необходимы клипсы-зажимы, которые осуществляют крепления контактов (2 единицы на отдельную полосу). Но для начала нужно уложить теплоизоляционный материал с большим коэффициентом отражения, а также установить терморегуляторы, подготовить медные провода.

Укладка тепловой изоляции

Укладка теплоизоляционного слоя не занимает много времени, но это очень важный этап. Мероприятие является обязательным, так как тепло без защитного барьера будет уходить вверх и вниз. В результате большое количество энергии расходуется нерационально.

Реализация работ, как правило, осуществляется через рулонный изолятор. Изделие раскатывается на деревянном основании, при этом его отражающая поверхность должна смотреть вверх

Каждая полоса крепится к основанию при помощи степлера и двухстороннего скотча. Полосы при этом стыкуются без каких-либо зазоров. Места соединений тщательно проклеиваются скотчем.

Правила формирования пленочного пола

Процесс раскатки инфракрасной пленки осуществляется над изолятором при расстоянии в 50 см от стены. При этом размещение медной полосы должно быть четко внизу. В случае необходимости осуществите разрез материала на одинаковые полосы, исходя из маркировки пленочных секций.

Особенность нарезки пленки инфракрасного типа заключается в точности. Изделие формируется на полосы необходимых размеров по секционным линиям. Таким образом, вы избежите повреждения нагревательных элементов

Нагреватели на карбоновой основе не должны быть повреждены. Если вы обнаружили царапины или разрывы на изделии,  то такие места следует обработать мастикой на битумной основе. Данный вариант также отлично подходит для изоляции медных электродов. Стыки материалов надежно крепятся специальными зажимами.

Схема параллельного соединения имеет следующую последовательность:

• размещение первого контакта на поверхности электрода осуществляется внутри специальной пленки. Сверху аккуратно прикладывается второй контакт;
• прочное и надежное соединение достигается за счет плотного электрода с зажимом при помощи плоскогубцев.

После детализированной укладки всех полос пленки инфракрасного типа  осуществляется формирование общего полотна путем склеивания скотчем.

Голые концы электрических проводов изолируются пассатижами. Контакты термической пленки также подлежат изолированию, так как они по краю выполнены из серебра и способны проводить ток

Качественная проклейка  полотна по периметру предотвращает скольжение.

Как правильно установить терморегулятор?

Монтаж терморегулятора в каждую комнату позволяет максимально эффективно эксплуатировать систему обогрева пола. Отдельные термодатчики приклеивают к полосам ИК пленки при помощи  мастики. При этом каждый прибор должен быть надежно закреплен на карбоновом термическом элементе.

Вывод проводов датчика осуществляется к ближайшей стене. Чтобы избежать неровностей, в теплоизоляторе вырезают канавку под кабель.

Фиксация регулятора производится на стене с соблюдением правил подключения электрических проводов на основании инструкции от завода-изготовителя

С целью увеличения эффективности электрической защиты все устройства, мощность которых больше 2 кВт, подключают к отдельному защитному автомату. Выставив температуру пола на 30°С, дожидаются разогрева пленки.

Таким образом можно изучить состояние и функционирование системы. В случае обнаружения серьезных недочетов их устраняют.

Последний этап включает монтаж изоляции — пленки полиэтиленового типа, которая надежно закрывает систему теплого пола. Изделие аккуратно раскатывают сверху нагревательных элементов и фиксируют небольшими саморезами к основанию из дерева. Выполнять данную процедуру следует аккуратно, чтобы не зацепить электроды.

Что нужно для оптимальной работы?

В первую очередь, чтобы ваш подогрев пола безукоризненно работал, понадобится бесперебойное электричество. Если в вашем населенном пункте часто бывают перебои электроэнергии, тогда для электрического обогрева понадобится дополнительное оборудование.

Монтаж и покупка резервной системы энергообеспечения повлечет за собой дополнительные затраты. Также необходимо обновить проводку, чтобы она выдерживала постоянные нагрузки

Нужно уделить особое внимание процессу монтажа.

Вы можете воспользоваться одним из вариантов:

• нанять специалистов, которые установят систему электрического обогрева пола быстро и качественно;
• разобраться в теме и заняться этим делом самостоятельно.

Во втором случае необходимо вникнуть в специфику работы с каждым видом напольного покрытия, от которого и зависит, как будет проходить монтаж системы обогрева пола. В частности, работа с установкой электрического теплого пола под линолеум должна проходить по определенным правилам.

Укладка линолеума

Под линолеум с подогревом необходимо уложить фанеру или какой-либо другой подобный материал. Благодаря этому покрытие будет лежать ровно и нагревательные элементы не будут повреждены. Не стоит укладывать ДВП, так как выделяет формальдегиды.

Фанера фиксируется к поверхности дюбелями или саморезами. Делается это очень аккуратно, чтобы не повредить термопленку. Толщина листов фанеры должна быть больше 6 мм. Более тонкая она будет эластичней, что может привести к ее вздутию, если расстояние между крепежами будет большим.

Тонкую фанеру следует закреплять через каждые 15 см, при этом ширина термопленки должна быть от 0,5 м. Саморезы вкручиваются по кромкам листов или на месте разреза, то есть с шагом 17 см. Довольно сложно это сделать, не испортив нагревательные пластины, по этой причине выбирать стоит более толстый материал, однако прогреваться он будет хуже.

Чтобы тепло поднималось, подложка должна обладать большим тепловым сопротивлением по сравнению с фанерой.

Затем линолеум укладывается обычным методом. Если комната площадью меньше 20 м2, то клей можно не использовать.

Рабочая температура инфракрасных полов под линолеум составляет 27-28°С. Не будет происходить выделения вредных веществ и эксплуатационные свойства останутся на прежнем уровне, если соблюдать данный температурный режим.

Типы качественного линолеума

Рациональный выбор покрытия для пола является фундаментальной основой для успешной реализации проекта пола с подогревом.

Рынок строительный материалов пестрит большим количеством и разнообразием линолеума. Для укладки изделия на пол отлично подойдут модели с высоким показателем отдачи тепла

Подбирать отделочный материал следует, исходя степени токсичности сырьевого материала.

Особенно следует акцентировать внимание на составе и безопасности специального покрытия:

• Виниловый. Изделие формируется на основании ПВХ, что придает ему красивое оформление. Но при сильном нагреве материал становится источником неприятного и резкого запаха.
• Релин. Основу производства такого линолеума составляет битум, каучук синтетического вида и качественная резина. Лицевой слой проблематично переживает нагрев, что не позволяет использовать его в жилых комнатах и помещениях.
• Нитроцеллюлозный (коллоксилиновый). Материал имеет высокий уровень влагостойкости, но хорошо поддается горению.
• Глифталевый (алкидный). Напольное покрытие на тканевой основе не выдерживает высоких температурных режимов, что приводит к значительным деформациям.
• . экологически чистый материал имеет высокое качество изготовления, что придает ему огнеупорные и антистатические характеристики.

Профессиональные строители сходятся во мнении, что для формирования водяного теплого пола подходит линолеум мармолевого или винилового типа. Более экономичным вариантом являются алкидные модификации со специальным пленочным покрытием.

Немаловажным фактором является  возможность линолеума проводить тепло. Если данный показатель низкий, то нет никакого смысла использовать его. Остерегайтесь приобретения напольного покрытия из джута, различного войлока и вспененного ПВХ.

Напольная поверхность под линолеум должна быть выведена ровно. В противном случае через тонкое покрытие будут видны неровности

Между пленочным обогревателем и относительно тонким линолеумом необходимо расположить прочное основание, например, фанеру. Проигнорировав данную рекомендацию, вы добьетесь того, что  все изъяны будут видны невооруженным глазом.

Инструменты и материалы

Комплект инфракрасного пленочного теплого пола

Для монтажа теплого Инфракрасного пола под линолеум нужно подготовить:

• комплект отопления: инфракрасное полотно, изолятор, контактные зажимы;
• датчик температуры и терморегулятор, полая гофро-трубка;
• электропроводка;
• двусторонний скотч;
• полиэтиленовая пленка;
• фанерные листы;

• теплоотражающая подложка;
• гвозди;
• нож, ножницы;
• плоскогубцы, клещи;
• отвертка;
• инструменты для штробления стены.

Для фиксации материала можно воспользоваться строительным степлером либо мебельными гвоздями. если планируется большое количество небольших отрезков пленки (до 1м), приобретают дополнительные клеммы.

Разметка помещения и подготовка основания

Пленку необходимо располагать по всей длине помещения

Перед началом укладки зарисовывают план комнаты и отмечают места, в которых будут установлены стационарные предметы мебели или крупной бытовой техники, плотно прилегающие к полу. В этих зонах укладывать инфракрасную пленку не целесообразно. При планировании учтите следующие моменты:

• Пленку необходимо располагать по всей длине помещения. Это позволит избежать большого количества точек подключения монтажных проводов.
• Если внутри пола проходит электропроводка, она должна быть на расстоянии примерно 50 мм от ИК пленки и изолирована от пола или проводки теплоизолирующим материалом.
• Между источниками тепла (трубами, духовками, камином) и пленкой должно быть расстояние не менее 200 мм.

• Основание для ИК теплого пола должно быть чистым и ровным. Часто достаточно выполнить небольшой ремонт поверхности. Но при наличии значительных неровностей необходима заливка свежей бетонной стяжки.
• На подготовленное основание кладут слой теплоизоляционного материала. Если это рулонный материал, полосы укладывают встык и скрепляют места соединения скотчем. Утеплитель должен лежать очень ровно.

Раскрой пленки

Пленку режут по линиям вдоль нагревательных полос через каждые 250 мм

После составления плана укладки пленки приступают к ее подготовке. Порядок действий следующий:

• Пленку режут по линиям вдоль нагревательных полос через каждые 250 мм. По любым другим траекториям разрезать запрещается! Иначе теплый пол работать не будет.
• На готовые нагревательные элементы устанавливают контактные зажимы. В местах прохождения токоведущих медных полос и двухслойной пленки, наконечник провода устанавливают на контактной полосе внутри термопленки. Затем в отверстие вставляется люверс, расклепывают его специальным степлером или молотком.

ИК пленку можно укладывать вдоль или поперек комнаты. Оптимально размещение полос продольно. В этом случае количество точек подключения будет минимальным.

Укладка и подключение пленки

Части нагревательной пленки подключают параллельно друг другу

После раскроя пленки проводят укладку теплоизоляции с отражающим слоем и закрепляют ее скотчем. На теплоизоляцию медными полосами вниз укладывают нагревательные элементы. Их следует располагать так, чтобы избежать соприкосновения контакта соседних полос! Правила и порядок укладки:

• Нагревательные элементы крепят скотчем, степлером или мебельными гвоздями. Это позволит свести к минимуму вероятность смещения полос во время укладки покрытия. Прикреплять нагревательные элементы следует через прозрачный ободок, расположенный по бокам элемента.
• Нагревательный элемент должен находиться в 5 мм от любого питающего участка элемента, в которые входят медные электрические шины. Провода располагают так, чтобы основные находились под плинтусом. В местах, где контактные полосы изолированы и наблюдается утолщение системы, делают вырезы в теплоизоляции для выравнивания поверхности под конечное покрытие.
• Части нагревательной пленки подключают параллельно друг другу. Высшая суммарная мощность нагревательных элементов, которые подключены к терморегулятору, не должны превышать отметку в 3500 Вт. В момент подключения нагревательной системы обязательно следует принимать во внимание наличие других электроприборов, которые будут подключаться к этой сети.
• Если суммарная мощность нагревательной системы больше 3500 Вт, подключение желательно проводить с использованием отдельной электропроводки, защищенной отдельным автовыключателем. Подключение нагревательных приборов следует осуществлять при помощи магнитного пускателя.
• После укладки нужно осмотреть систему, проверить надежность изоляции и крепления проводов. Затем необходимо измерить сопротивление нагревательных полос. Если имеются источники возможного короткого замыкания системы, их следует устранить и повторить тест на работоспособность.
• Под линию отреза, там, где отсутствует нагреваемый участок пленки скотчем крепят температурный датчик. Его укладывают под пленку и соединяют с терморегулятором проводами. К терморегулятору крепят нагревательные элементы и датчик.
• Сам терморегулятор подвешивают на стене в легкодоступном месте. Его подключение нужно выполнить в соответствии со схемой. Неопытным в электрике следует проконсультироваться со специалистом. Термодатчики Затем необходимо включить терморегулятор и оставить его на несколько минут.
• Чтобы спрятать кабель, ведущий от терморегулятора, в стене можно сделать штробу. Если ремонт уже завершен, кабель кладут поверх стены и закрывают декоративным пластиковым коробом. Внизу для маскировки кабеля используют плинтус. Края кабеля, обеспечивающего электропитание, присоединяют с помощью соединителей и прижимают плоскогубцами.
• Финальный тест – проверка степени нагрева пленки. Прислоните руку к нагревательному элементу: теплый пол под линолеум должен выделять тепло приятной температуры.
• В заключение инфракрасную пленку накрывают пароизоляционным материалом, стыки крепят скотчем.

На пароизоляцию укладывают листы ДВП или фанеры. Крепят их шурупами сквозь прозрачный ободок, располагающийся по линиям отреза ИК-пленки и бокам элемента. Не следует прикреплять элемент ближе, чем на 5 мм от питающих участков элементов. Готовый теплый пол накрывают линолеумом.

Разновидности теплого пола под линолеум

При подборе теплого пола под линолеум на деревянный пол, лучше предварительно определиться с конструкцией. Электрическая система может иметь кабельную структуру. При этом кабель укладывается в слой цементно-песчаной стяжки, которая отличается хорошей теплопроводностью. При этом образованное тепло передается в помещение. Кабельную конструкцию можно устанавливать в постройках из дерева. На монтаж уходит небольшое количество времени. Укладка кабельного пола с обогревом выполняется с применением стяжки или сухим способом.

Установка кабельных проводов

Инфракрасный пол состоит из тонкой пленки, которая подсоединяется к электросети. При этом производится излучение тепловой энергии. При установке инфракрасного теплого пола под линолеум не применяются клеящие составы. Пленочная система считается прекрасным решением для основания из древесины.

Конструкция инфракрасных обогревательных элементов

Водяная конструкция с подогревом создается из трубок, по которым перемещается горячая вода. Подобная конструкция выполняется при подключении к насосному оборудованию и котлу. Для ее установки необходим сложный монтаж.

Структура разных видов пола

Какой выбрать линолеум

Вопрос выбора напольного покрытия тоже очень важен. Прежде всего, линолеум относится к категории синтетических материалов. Это опасно тем, что при нагреве он может выделять в воздух токсичные вещества. Следует определиться с составом и безопасностью понравившегося покрытия.

Это может быть:

• Мармолеум. Натуральный материал высокого качества, отличающийся огнеупорными и антистатическими свойствами.
• Алкидный или глифталевый линолеум. Синтетическое покрытие на тканевой основе. Неустойчив к воздействию высоких температур, может деформироваться.
• Виниловый линолеум. Изготавливается на основе ПВХ, имеет привлекательный внешний вид, при нагреве неприятно пахнет.
• Нитроцеллюлозный или коллоксиклиновый. Отличается высокой влагостойкостью, однако хорошо горит.
• Релин. Для его изготовления используется битум, синтетический каучук и резина. Плохо переносит нагрев, в жилых помещениях его используют очень редко.

Специалисты рекомендуют укладывать на водяной теплый пол мармолеум и виниловый линолеум, а на пленочный – мармолеум, виниловый и коммерческие модификации алкидного покрытия.

Еще один важный момент – степень теплопроводности линолеума. Если она низкая, то накрывать таким материалом теплый пол нет смысла, ведь покрытие будет отдавать очень мало тепла. Степень теплопроводности линолеума напрямую зависит от того, из какого материала изготовлена его основа.

Она может быть искусственной: с использованием вспененного ПВХ, полиэфира, стекловолокна или натуральной: войлочной, тканевой или джутовой. Для укладки на теплый пол однозначно не стоит выбирать линолеум на джутовой или войлочной основе, а также на вспененном ПВХ.

Основание для укладки линолеума должно быть тщательно выровнено, иначе через тонкое покрытие проступят все его неровности

Вне зависимости от того, какой тип линолеума будет выбран, существуют некоторые ограничения по его использованию. Покрытие может быть уложено только на систему, мощность которой не будет превышать 180 Вт/м2.

В этом случае температура пола не сможет подняться выше 28-30С, что гарантирует отсутствие деформации покрытия и выделения токсичных веществ. Кроме того, основание под укладку линолеума должно быть выровнено, иначе все его изъяны будут четко проступать через тонкий материал.
