План и работа двухтрубной системы вентиляции подвала

Этапы монтажа

Установка вентиляционной системы с этапа проектировки будущей конструкции. Эта часть играет важную роль, поскольку дает возможность оценить масштаб и направленность работ, а также определить количество необходимого материала. Для оценки сложности проекта подходит простейшая схема, нарисованная обыкновенным карандашом на листе бумаги. Прикинув и закупив все детали, переходим к непосредственному монтажу вентиляции из 2-х труб своими руками, который состоит из следующих этапов:

• сбор и подготовка инвентаря;
• формирование отверстий для прокладки воздуховодов;
• разводка и фиксация труб;
• герметизация соединений;
• установка защитных зонтиков.

При возведении конструкции лучше обойтись без соединений и поворотов, изгиб или непрочный стык сказываются на давлении внутри каналов. В результате этого происходит снижение уровня циркуляции воздушных масс, что приводит к снижению работоспособности модели. Еще одним условием эффективной работы системы служит герметичность помещения. Помимо приточной и вытяжной трубы в погребе не должно быть никаких других источников поступления воздуха. Дополнительные отверстия, щели и дыры также влияют на перемещение масс внутри комнаты, снижая интенсивность циркуляции.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Установка системы с двумя трубами

Этот параметр является самым важным при естественной циркуляции, а также в случае принудительной подачи. При слишком большом радиусе внутри начнутся сквозняки. Чтобы поднять температуру, потребуется увеличить расходы на отопление. Слишком узкая конструкция не сможет обеспечить достаточный воздухообмен. В комнатах на цокольном этаже будет душно и сыро. На стенах и потолке появится конденсат и плесень. Сырость плохо влияет на оборудование, которое установлено в погребе, его детали изнашиваются быстрее. В проводке может возникнуть короткое замыкание. Если на цокольном этаже находится котельная, температура может превысить нормативные показатели.

Сечение входа и выхода способно обеспечить интенсивную циркуляцию, однако этого параметра недостаточно для поддержания необходимого микроклимата. Температура и влажность зависят не только от правильного проветривания. Возможно, потребуются климатические установки, увлажняющие атмосферу, охлаждающие и нагревающие ее.

Чем больше площадь перекрытия и высота стен, тем шире впуск и выпуск. При значительном объеме монтируют по два канала. Чтобы сделать правильную вентиляцию в погребе, их диаметр необходимо рассчитать. По техническим нормативам на 1 м2 при высоте перекрытия до 2,2 м требуется впуск и выпуск сечением 26 см2.

Предположим, площадь пола составляет 3 х 4 = 12 см2. Потолки — 2 м. Необходимое сечение: 12 х 26 = 312 см2. Найдем его радиус: R = √S / π = √312 / 3,14 = 9,97 см.

Диаметр округлим до 20 см. Можно использовать две трубы по 10 см.

Форма и материалы коммуникаций

Форма может быть прямоугольной или круглой. Прямоугольные коммуникации не оставляют зазоров с плоскостью стены и углом. Они более компактны, но менее эффективны. Поток проходит лучше по круглым стенкам.

Варианты материалов

Материалом служит асбестоцемент, металл и пластик.

• Асбестоцемент не отличается прочностью. Он тяжелее. Кроме того, длительный контакт с этим материалом вреден для здоровья. Такое решение лучше подходит для прокладки подземных коммуникаций.
• Металл не намного прочнее пластика. Изделия выпускаются с защитным цинковым покрытием, и после повреждения быстро ржавеют. Стальные создаеют шум от вибрации. Они усиливают звук включенного вентилятора и нуждаются в звукоизоляции.
• ПВХ — не ржавеет, не резонирует и не нуждается в дополнительной защите. Изделия не отличаются по прочности от своих аналогов. Они легко режутся и монтируются. Единственный недостаток — низкая температура плавления. При 75 градусах под давлением материал начинает деформироваться.

Как установить вытяжную конструкцию

Часто используют канализационную арматуру диаметром 11 см. Стандартная длина — 0,5; 1; 2; 4; 6 м. Каждая деталь на одном конце имеет раструб. В него вставляется гладкая сторона следующего элемента. Соединение стягивается металлическим хомутом и фиксируется винтом. Существуют специальные вентиляционные трубы с крепежами и переходниками.

Проектирование проводится на стадии строительства здания. Чтобы понять, как правильно сделать вентиляцию в погребе уже построенного дома, нужно изучить его план. Перед началом работ необходимо составить схему, указав на ней размещение всех важных узлов и их габариты. Расположить каналы можно в общем стояке — так они не будут занимать пространство жилых комнат и других помещений на основных этажах. Их размещают в подсобных комнатах подальше от жилой зоны, но для этого иногда приходится делать повороты, снижающие пропускную способность. Чтобы сгладить прямые углы, вместо одного переходника на 90 градусов ставят два по 45. Они занимают много места, однако в кладовке или гардеробной это не имеет большого значения.

Отверстия в стенах и перекрытиях лучше сверлить алмазной коронкой — она оставляет ровные грани, которые не нужно укреплять цементным раствором. Отверстие проделывают на потолке или в верхней части стены на противоположной от впускного клапана стороне. В него заводят трубу. На вертикальных участках трубу крепят к стене хомутами на саморезах, на горизонтальных ставят специальные подвесы. Они представляют собой тонкие тросы, монтирующиеся на потолок. Участки, проложенные на неотапливаемом чердаке, утепляют — иначе внутри будет выпадать конденсат. Отверстия, сквозь которые проходят коммуникации, заполняют монтажной пеной. Ее излишки срезают острым ножом и закрывают отделкой.

Если предусмотрен запас пропускной способности общей вытяжки, идущей от всех этажей, можно сделать в нее врез. В этом случае не придется проводить кровельные работы. При низкой пропускной способности на крышу выводят отдельный канал. Его размещают над коньком на максимальном расстоянии от стен и скатов, создающих преграду потоку. Кровельная часть крепится на фланец и герметизируется. Верх закрывают козырьком, чтобы дождевая вода не проникала внутрь. Улучшить тягу помогает дефлектор. Он создает разрежение на подветренной стороне.

Если сделать выход возле дымохода, система станет работать интенсивнее. Газ, нагревающийся от каминного дыма, поднимается быстрее.

Приточные устройства выбирают по производительности, указанной на упаковке.

Монтаж впускного клапана

Он должен находиться на стороне, противоположной от вытяжки. Его прокладывают в стене и делают выпуск внизу на расстоянии 10-15 см от пола.

Вход размещают в конструкции цокольного этажа либо прокладывают подземные коммуникации. Второй вариант подходит для строящихся зданий.

Коммуникации необходимо обернуть геотекстилем, защищающим от промерзания и образования конденсата. Удобнее использовать готовые цокольные дефлекторы.

Недостатком подземных каналов является их ненадежность. Их прокладывают в сухих грунтах с малой подвижностью, иначе коммуникации будут испытывать постоянные деформации.

Верх заглубленной трубы и стеновой клапан следует располагать выше уровня снега. Этот показатель берут из таблицы в СНиПе.

Арматуру при необходимости пускают через перекрытие. Если потолок погреба расположен выше нулевого уровня, в этом нет необходимости. Его прячут в коробе или под отделкой. Вход и выход закрывают решетками.

Впускные устройства должны иметь регулируемые заслонки. Без них будет сложно поддерживать необходимую температуру.

Была ли статья интересна?

Схема вентиляционной системы и ее особенности

Обустройство естественной аэрации возможно исключительно в условиях небольших площадей без перегородок и велико размерных стеллажей. Наличие преград снижает скорость циркуляции, делая вентиляцию менее действенной. Это же правило действует и по отношению к площади помещения, поскольку чем она больше, тем сложнее воздушному потоку перемещаться по нему. Поэтому для организации полноценного проветривания в подобных постройках используются системы принудительного типа, основанные на действии электрической энергии.

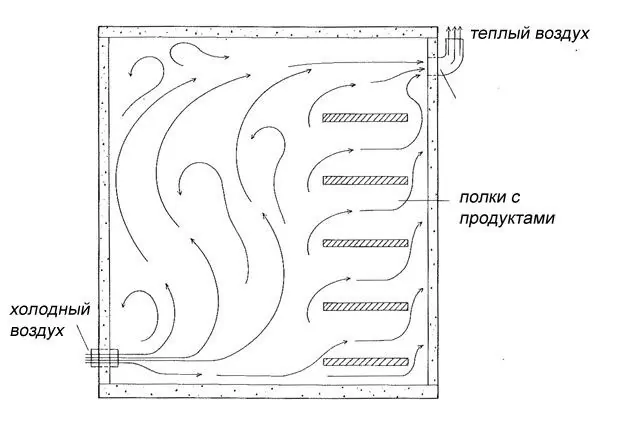

Схема движения воздушных потоков

• Создание работающей модели вентилирования помещения естественного типа производится по четко установленным правилам, регламентированным СНиП. Приток свежего воздуха и выведение отработанного осуществляется с помощью 2-х каналов. Приточный воздуховод выводится на 10-15 см выше уровня пола, а второй под самым потолком, отступая от него на 5-10 см. Подобное расположение труб обеспечивает отток отработанных масс, и позволяет свежему воздуху беспрепятственно поступать в комнату.
• С внешней стороны приточный воздуховод монтируется над землей на 30-40 см выше ее уровня. Вытяжная труба устанавливается выше вводной на 25 см и более. Аналогичная расстановка дает возможность добиться необходимой разности давления и обеспечить полноценную аэрацию внутри погреба.
• Важно! Чем выше установлена выводящая труба, тем большей будет разница в давлении внутри помещения. Следовательно, воздушные массы станут чаще сменять друг друга, выводя избыток влаги и препятствуя распространению плесени.

Естественная вентиляция в погребе

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Как высушить сырой погреб летом

С приходом потепления климатические условия меняются – уличная температура становится выше, теплый легкий воздух не желает самостоятельно опускаться в погреб. Соответственно, холодные воздушные массы не покидают помещение, природная вентиляция подвала не работает, влага не удаляется.

Каким способом можно высушить погреб:

• Заставить воздушную массу двигаться принудительно. Через гибкую гофрированную трубу подключите к вытяжному каналу небольшой осевой вентилятор.
• Вариант для погреба с отдельным входом: откройте дверь настежь, внутри установите большой бытовой вентилятор и направьте поток в сторону дверного проема (люка).
• Возобновить естественную циркуляцию потоков, подняв температуру внутри подвала. Установите в помещении жаровню с углями, дизельную тепловую пушку либо самодельную дровяную буржуйку. Спустя 2–3 дня протапливания сырость уйдет.
• Использовать влагопоглощающие материалы – опилки, известь, гофрокартон. После насыщения влагой их нужно менять (не реже 1 раза в сутки) и сушить на улице.

Совет. Чтобы на бетонных стенах не появлялся грибок, после сушки обработайте поверхности раствором гашеной извести либо другим антисептиком.

Для летней вентиляции погреба хозяева нередко пользуются народным методом – просто открывают все люки и двери в подвал. Способ неэффективный, ведь тяжелый холодный воздух не стремится выходить наружу. Такая сушка займет 1—2 недели в зависимости от влажности внутри помещения.

Подходящие решения и инструкция по монтажу

1 звезда
2 звезды
3 звезды
4 звезды
5 звезд

Рассказываем, какие технические решения можно использовать, как рассчитать и установить в подвале гаража систему вентиляции.

Вентиляция погреба в гараже необходима независимо от того, каким образом он используется. В нем устраивают мастерскую, зону отдыха, кладовку, где хранят консервы, инструменты, старые вещи, пространство оборудуют под репетиционную базу, мини-бар, кухню и жилую комнату. Даже если в нем не планируется проводить много времени, внутри следует обеспечить воздухообмен.

Строение вытяжной системы

Вытяжная труба — используется для очищения воздушных масс внутри помещения. Подходящее место для монтажа — в одном из углов погреба

Важно учесть, что нижняя часть воздуховода должна быть установлена в самой верхней части комнаты. В помещении вентиляционный проход должен быть вертикальным

В местах выведения должен быть выступ над коньковой частью примерно на 50 см или больше.

Для уменьшения конденсатных масс, которые будут образовываться внутри трубы, требует провести утепление воздуховода. Процедура утепления не занимает много времени и не требует специальных навыков. Для работы потребуются одна труба чуть большего диаметра и минеральная вата или другой утеплитель. Одна труба размещается внутри второй, а полое пространство заполнятся утеплителем.

• Простая схема вентиляции погреба — сквозным методом: труба проходит сквозь пол, поднимается по углу стены и выводится через потолок и крышу;
• Более сложная — через стену, когда нижняя часть вытяжной трубы располагается горизонтально и поднимается вверх уже на поверхности. Подходит эта схема также для надземного насыпного строения.

Приточная труба обеспечивает помещение погреба свежим воздухом. Обычно труба устанавливается в углу напротив воздуховода вытяжного типа. Высота нахождения открытого конца трубы от уровня пола составляет 40-50 см. Далее она проходит через участки перекрытий и также приподнимается на 25-30 сантиметров от пола.

Приточный воздуховод должен устанавливаться таким образом, чтобы ее нижний срез не доходил до уровня пола примерно на 45-50 см. Приблизительно такое же расстояние должно быть между верхним срезом и уровнем земли.

Важно учесть, что верхний срез обязательно накрыть защитной решеткой. Это поможет защитить продуктовые запасы от грызунов, мышей, крыс и прочих незваных гостей. Можно использовать металлическую сетку.

Воздух передвигается по вентиляционным каналам из-за разности в удельной массе теплых и холодных воздушных масс. Если перепад температуры будет слишком разительным, внутри помещения образуются сквозняки.

В другом случае, наоборот — воздух будет застаиваться. Чтобы урегулировать движение воздушных масс используются задвижки. Их устанавливают на обеих трубах — как вытяжной, так и приточной.

Преимущества естественной вентиляции

• небольшая стоимость — вентиляция погреба своими руками не требует значительных финансовых затрат;
• экономия электроэнергии;
• возможность самостоятельного монтажа;
• нет необходимости постоянного контроля, обычно требуется только в зимнее время при резком похолодании;
• сочетаемость с другими вентиляционными системами, или системами кондиционирования воздуха, которые могут быть установлены в доме, при необходимости можно дополнительно установить принудительную вентиляцию для погреба.

По окончанию монтажа очень важно проверить работоспособность системы. Чтобы проверить правильность работы вентиляционной системы подойдет обычный бумажный лист, который следует приложить к отверстию вентиляции.

Проверяется очень просто: если лист колеблется под потоками воздуха, значит вентиляция в погребе своими руками установлена правильно. Таким же образом проверяется работоспособность системы воздуховода в погребе с одной трубой.

Оборудование и материалы

Естественная приточно-вытяжная система проста по своему исполнению по сравнению с конструкциями принудительного типа. Главной деталью считается воздуховод, а остальные части относятся к разряду вспомогательных средств. Помимо труб, для создания полноценной естественной аэрации необходимы:

• соединители для труб;
• крепеж;
• защитные сетки;
• дефлекторы или зонтики.

Никакие другие устройства, приспособления или детали не входят в конструкцию приточно-вытяжных моделей аэрации. Благодаря этому себестоимость их возведения снижается, а результативность(при соблюдении требований) повышается.

Единственным критерием, непосредственно воздействующим на стоимость проекта, служит материал труб. В роли воздуховодов используются их следующие разновидности:

• пластиковые;
• асбестоцементные;
• оцинкованные.

Каждый из этих материалов имеет особенности, характеристики и положительные качества. При этом выбор конкретного типа изделия осуществляется не из экономических показателей, а исключительно на основании технических особенностей и условий функционирования будущей модели.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

• Приточная труба – обеспечивает подачу воздуха.
• Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
• Входной участок трубы располагается на высоте 20 – 30 см от пола.
• Вытяжная труба на расстоянии 0 – 10 см от потолка.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

Расчёт идёт по формуле:

F = L/3600 х V, (1)

F – площадь трубы в м2,
L – объём необходимого воздуха,
V – скорость потока. Принимается за 1 м/с,
3600 – количество секунд в 1 часе.

На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м3/час. F = 18/3600 х 1 = 0,005м2. R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант.

На 1 метр площади подвала требуется 25 см2 сечения вентканалов.

При площади 10 м2 это 250 см2. Вычисляем радиус по формуле (2):
R = 89 мм, диаметр 18 см.

Третий вариант.

Площадь трубы принимается как 1/400 площади погреба. При 10 м2 это 0,025 м2. Через площадь круга
R = 89 мм, диаметр труб 18 см.

Как видим, два последних варианта дают одинаковый результат.

Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

При площади 10м2 и высоте 2,1 м объём воздуха будет 21 куб. Расход в час – 42 куба. Считаем по формуле (1), затем (2). Результат – 122 мм.

Неточное определение диаметра труб имеет два отрицательных результата. Затхлость и плесень при недостаточном размере, тепло летом и мороз зимой при большом. Конечно, каналы большого диаметра можно частично закрывать. А вот расширить тонкие трубы не удастся.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

Но заслонки (шиберы) поставить надо. Из фото понятен принцип работы. Сделать самостоятельно такую (или задвижку) не составит труда.

Как рассчитать диаметры воздуховодов

Чтобы своими руками обустроить вентиляцию домашнего погреба, нужно выяснить объем приточного воздуха, потом определить сечение вентканалов. Количество притока вычисляем по весу хранящихся овощей:

• на каждые 100 кг картофеля подаем 3.5 м³ воздуха за 1 час;
• 100 кг моркови, лука и других овощей – 7.5 м³/ч.

Примечание. Если в подвале гаража хранятся автомобильные запчасти и шины, то для вентилирования хватит однократного обмена воздуха в течение 1 часа. То есть, расход воздушной смеси равен объему помещения.

Зная количество приточного и вытяжного воздуха, делаем расчет сечения трубы по формуле:

• F – площадь сечения воздуховода, выраженная в м²;
• L – объем подаваемого воздуха, м³/ч;
• ʋ – скорость движения потока по каналу, при естественной вентиляции принимается равной 1 м/с, не более;
• 3600 – коэффициент пересчета единиц времени (секунды/часы).

Пример расчета. В погребе находится 400 кг картофеля, остальных овощей – 200 кг. Тогда объем притока составит 3. 5 х 4 + 7. 5 х 2 = 29 м³/ч. Определяем сечение трубы: F = 29 / 3600 х 1 = 0. 008 м², через формулу площади круга вычисляем диаметр – 0. 1 м = 100 мм.

Трубы для вентилирования подвала

При устройстве систем вентиляции в квартирах и частных домах применяются оцинкованные, эмалированные и пластиковые ПВХ каналы. Но для погребов перечисленные варианты не годятся – воздуховоды из оцинковки быстро заржавеют от влаги, а эмалированная сталь и ПВХ дорого стоит.

Слева на фото – вытяжной воздуховод из трубы внутренней канализации, справа – приток из трубопровода ПВХ

Приточные и вытяжные шахты в подвалах делаются из недорогих и влагостойких материалов:

• из канализационных труб для внутренней разводки – полипропилен серого цвета;
• то же, для внешней прокладки – оранжевый поливинилхлорид;
• асбестоцементные трубопроводы.

Дополнение. Если в хозяйстве имеется труба Ø100—150 мм из черной стали, смело используйте ее при обустройстве вытяжки/притока. Подземный участок канала следует покрыть битумной мастикой, наружную часть окрасить за 2 раза любой стойкой краской, например, марки ПФ или НЦ.

Самый выгодный и удобный в монтаже вариант – канализационная труба для вентиляции из серого полипропилена. Материал дешевый, легкий, стойкий к любым химическим воздействиям. Дополнительный плюс – наличие готовых фасонных элементов, соединяемых с прямыми участками в раструб. К стенам воздуховод крепится штатными хомутами.

https://youtube.com/watch?v=Mq70npkSV3A%3Ffeature%3Doembed

Важность приточно-вытяжной системы в подвале

Она необходима для поддержания микроклимата в помещении. Жилые и подсобные комнаты, расположенные в цокольном этаже, нуждаются в проветривании, без которого находиться в них будет некомфортно. Для жилых домов его интенсивность устанавливается государственными санитарно-техническими нормативами.

Если внизу находится гараж, появляется риск отравления выхлопными газами и испарениями бензина. Отделение, оборудованное под кладовку, должно соответствовать общепринятым нормативам.

На фото часто приходится видеть термометры и приборы для измерения уровня влажности, висящие на старых кирпичных стенах. Их используют не только виноделы и производители элитных сыров. Чтобы продукты сохранялись как можно дольше, внутри должна быть температура от 1 до 10 градусов и влажность 85-95 %. Поддерживать такой микроклимат можно только при хорошо отрегулированной циркуляции внутренних потоков. Они нагревают и охлаждают воздух до нужного уровня, замедляют распространение плесени, выводят этилен, выделяющийся консервами.

Избыточная влажность приводит к разрушению стен и потолка. На их поверхности появляется конденсат, вызывающий коррозию железобетона.

Структура кирпича отличается большим количеством открытых пор. Попадая в них, вода разрушает материал, оказывая на стенки расклинивающее воздействие. То же самое происходит и с трещинами в бетонном основании. Со временем они постепенно расширяются и осыпаются. Этому процессу способствует появление бактерий, активно размножающихся во влажной среде.

Не следует допускать, чтобы пар надолго задерживался внутри. Он должен постоянно обновляться и поступать в заданном количестве.

7 Просушка подвала при помощи бытовых приборов вентилятор или нагреватель

Избавиться от излишней влаги в комнате для хранения продуктов также можно с помощью бытовых нагревателей и вентиляторов. В первом случае подойдут «ветродуйные» и конвекторные модели нагревателей. Чтобы просушить поверхности стен и пола, установите нагреватель в центре помещения. Таким образом, прибор будет равномерно распределять тепло, и ни один из углов не останется сырым. Не нужно забывать, что этот метод просушки отнимает много времени. К тому же, вам придется немало потратить на уплату электричества.

Нередко владельцы подвалов используют мощные парогенераторы. За счет его излучения комната для хранения продуктов высыхает очень быстро. В итоге вы потратитесь немного меньше, ведь просушка отнимет меньше времени. Благодаря эффективности этого способа, его часто применяют даже в подвалах, переживших наводнение.

Чтобы избавиться от влаги с помощью вентилятора, прибор нужно поставить в центре комнаты и включить. Полная просушка таким способом отнимет не менее 4 дней. Зачастую владельцам погребов помогает и обыкновенная старая буржуйка. В таких случаях отводную трубу печки выводят к вытяжке подвала. Топить буржуйку придется не менее 5 дней до полного высыхания поверхностей подвала. Если вытяжное отверстие в погребе отсутствует, то этот метод не подойдет.

Расчет вентиляционной системы

Стабильная работа вентиляции в погребе зависит от ее правильного обустройства. В число основных конструктивных данных входят такие показатели как:

• высота расположения отверстий для притока и вытяжки воздуха;
• площадь поперечного сечения вентиляционных каналов;
• размер приточной и вытяжной решетки;
• высота расположения окончания выхлопной и воздухозаборной трубы над уровнем земли.

Для организации принудительного воздухообмена необходимо определить производительность вентилятора.

Принудительная вентиляция.

Расчет сечения вентиляционных каналов

Размер поперечного сечения вентиляционных каналов существенно влияет на объем воздухообмена, особенно для систем естественной вентиляции. Поэтому вопрос правильного определения диаметров труб или размеров кирпичных каналов является очень важным.

Заниженное сечение вентиляции в погребе с двумя трубами не способно пропустить необходимое количество воздуха, а завышенное приведет к сильному холодному притоку зимой и резкому снижению температуры в погребе. Хранимые продукты могут замерзнуть и пропасть.

Профессиональный расчет систем вентиляции — сложная инженерная задача, требующая специальных знаний и навыков. Однако, существует упрощенный способ расчета, основанный на многочисленных практических наблюдениях. Считается, что на 1 м2 площади пола подвального помещения, при высоте потолка не более 2,2 метра, требуется 26 см2 сечения вентиляционного канала.

Например, расчет для погреба размером 3х3 метра будет следующим:

• площадь пола – 9 м2;
• минимально возможная площадь поперечного сечения вентканала составит 9 х 26 = 234 см2;
• размер канала в кирпичной стене будет равен 234 : 12 = 19,5 см (принимается 60х200 мм), где 6 см это ширина тычковой стороны стандартного глиняного кирпича;
• диаметр труб будет равен удвоенному квадратному корню из отношения 234/3,14 и составит 17,26 см.

Размер круглых труб принимается по одному стандартному размеру. При большом диаметре и высокой стоимости материала, допускается установка двух меньших труб, суммарное сечение которых соответствует расчетной величине.

Расчет производительности вентилятора для принудительной вытяжки

Количество воздуха для обеспечения вентиляции помещений определяется по их объему и называется кратностью. Для подвалов и погребов она должна быть не менее 1,0-1,5. То есть в помещение каждый час должен поступать свежий воздух в количестве равном объему погреба или быть больше его в полтора раза.

Для выбора вентилятора необходимо произвести измерения и определить объем погреба. Например, для помещения 3 х 3 метра с высотой потолка 2,1 м потребуется осевой вентилятор способный подавать воздух в объеме от 18,9 до 28,3 м3/час. При меньшей производительности вентиляция не будет обеспечена, а при большей придется устанавливать диффузор и использовать часть мощности двигателя вхолостую.

При использовании реле времени можно организовать кратковременные включения вентиляции, исходя из расчета необходимого часового воздухообмена. После удаления нужного объема воздуха вентилятор будет выключаться автоматически.

Финальная подготовка подвального помещения для эксплуатации

Монтаж вентиляционных труб в подвальном помещении не является заключительным этапом. Чтобы создать оптимальный микроклимат в погребе или подвале, нужно его хорошо проветрить, просушить, проверить эффективность работы вентиляционной системы и придерживаться определённых правил эксплуатации.

Вентиляция сама по себе должна способствовать осушению погреба или подвала. После монтажа вентиляции нужно проверить её эффективность, для чего можно свернуть старую газету, поджечь её, дождаться, пока она немного прогорит, затушить и поднести тлеющую бумагу к вытяжному отверстию. Если дым будет легко и свободно удаляться через вытяжку, то система работает нормально, а если нет, то следует ещё раз проверить расчёты и высоту выходного отверстия вытяжного канала.

Осушение подвала или погреба рекомендуется выполнять в тёплое время года и до закладки продуктов питания для хранения. Этот способ предусматривает существенное повышение температуры воздуха внутри помещения, что приводит к усилению воздухообмена и удалению избыточной влаги через вытяжную трубу.

Использование влагопоглощающих материалов (прокалённая поваренная соль, силикагели, негашёная известь и прочие гигроскопические вещества) позволяет эффективно осушить подвал или погреб. Однако этот способ отличается длительностью проведения и дополнительными расходами.

Открытое пламя свечи или спиртовой горелки, поднесённое ко входу вытяжной трубы, позволит нагреть воздух и, соответственно, усилить воздухообмен в помещении, а значит, и удалить избыточную влагу. Этот вариант, так же как и при использовании влагопоглощающих веществ, требует много времени на просушку.

Удаление избыточной влажности с помощью жаровни

Быстро и эффективно осушить подвал можно при помощи любого источника тепла (буржуйка, газовая горелка, жаровня или электрообогреватель). Использование электрообогревателя предпочтительней, поскольку отсутствует открытое пламя и угарный газ, но это увеличит счёт за электроэнергию. Поэтому выбор источника тепла для осушения подвала остаётся за вами.

Вентиляция в погребе с двумя трубами

Рассказываем, зачем нужна вентиляция в погребе, из чего состоит система и как ее правильно смонтировать.

Вентиляция в погребе с двумя трубами состоит из приточного канала и вытяжки. Она эффективнее одноканальной, поскольку при ее использовании происходит интенсивный воздухообмен. Чтобы привести поток в движение, необходимо два канала — для поступления нового и удаления отработанного газа. Вытяжка действует благодаря перепаду давления внутри и снаружи помещения. Чем больше высота, тем давление ниже. Нагретый газ стремится равномерно заполнить объем и движется туда, где атмосфера разрежена. Однако, движения не происходит, если он оказывается заперт в замкнутом пространстве с одним выходом. Чтобы движение началось, необходим приток, заполняющий освободившееся место. Именно по этой причине одиночная вытяжка функционирует только при открытой входной двери.

Погреб под жилым домом

Вентиляция погреба под частным домом или отдельно стоящего отличается тем, что помещение под ним потребует мощной теплоизоляции потолка и входной группы. Только так можно добиться минимальных положительных температур.

Вытяжную трубу заводят в общий вентканал с выходом выше конька. Тяга в таком случае значительно увеличивается: летом массы приточного тёплого влажного воздуха заполняют помещение. Отсюда потолочный капёж, плесень на овощах.

Во избежание этого заслонка на вытяжке, как и её утепление, обязательна. Улица должна быть единственным источником притока.

Вход из тёплого помещения также нежелателен – стоит устроить тамбур.
