Какие трубы лучше всего подходят для теплого водяного пола в частном жилом доме?

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

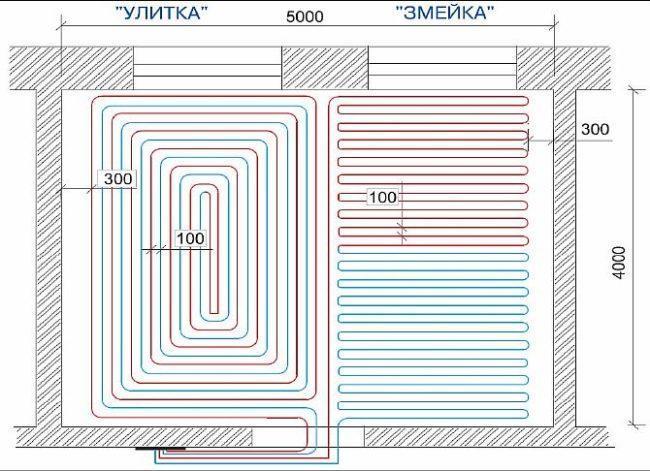

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

Муфты или фитинги устанавливаются лишь при устранении обрывов или проведении ремонтных работ пола с обогревом.

Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Нюансы выбора оптимального шага

От правильного выбора шага между укладываемыми трубами теплых полов зависит степень эффективности и затратности всего контура.

Однако его расчет зависит от многих факторов. Стандартное расстояние между контурами составляет 100-200 мм.

Также возможен переменный или постоянный шаг:

1. Если обогревательная нагрузка менее 50 Вт на 1 м², шаг контура будет постоянный и равен 200 мм.
2. При повышенной отопительной нагрузке в 80 Вт на 1 м² и более расстояние составит 150 мм.
3. В остальных случаях необходимо применять переменный шаг. К примеру, по периметру одной или двух внешних стен, укладка водяного контура будет с наименьшим шагом в 100 мм. Переходя к центру комнаты, промежутки будут постепенно увеличиваться до 200 мм.

На практике если планируется отапливать теплым полом экономично, используется шаг в 150 мм. Именно этот показатель является оптимальным практически в любых условиях.

Если же теплопотери здания превышают теплоотдачу, стоит задуматься о его эффективном утеплении — в этом случае уменьшение шага не решит проблему.

Подробный алгоритм расчета труб для теплого пола описан в этой статье.

Способы укладки контура

Существует три основные способа укладки контура в частном доме своими руками, но все они имеют один общий момент — трубы монтируются от стен по направлению к центру:

• «Улитка» — укладка контура производится по спирали от стен к центру, и обратно. При этом, конструкция сужается к центру помещения. При составлении схемы следует помнить что нужно оставлять место между трубами, для их возвращения к питающему источнику. При помощи данной схемы обогрев напольного покрытия получается равномерный, при этом снижается уровень гидравлического сопротивления. Количество трубного материала при такой укладке меньше, чем при других способах. Основной недостаток — сложный монтаж.

• «Змейка» — трубы размещаются вдоль стен в виде петель. Вариант лёгкий, но при нём не возможно добиться равномерного прогрева полов, так как температура при входе и выходе существенно различается.

• Комбинированный способ — в нём объединяются обе схемы. Подходит для помещений с холодными стенами. Вдоль стен контур укладывается «змейкой», а по центру «спиралью». Этот способ позволяет сэкономить на трубах и увеличить энергоэффективность устройства.

Ведущие производители труб для теплого пола

Сегодня на рынке потребителям доступно множество наименований и брендов, которые выпускают трубы для теплого пола. Среди самых лучших и надежных решений можно выделить следующие:

1. Uponor. Присутствует на рынке уже довольно давно и поставляет надежные решения, которые отличаются простотой в установке.
2. Wieland. Качественное решение, которое отличается эффективностью и надежностью. Трубы выполнены из чистой меди.
3. Rehau. Продукты от этого производителя также пользуются большой популярностью. Трубы имеют защиту, отличаются надежностью.
4. Aquatherm. Этот производитель поставляет решения, которые обладают одним из самых современных подходов к обогреву. Отличается надежностью.
5. Prandelli. Этот бренд поставляет одни из лучших решений, если говорить о качестве. Трубы, основанные на металле и пластике, отлично справляется со своим предназначением.

Как сделать подготовку под теплый пол в деревянном доме

Устройство в деревянном доме водяного отопления под полом может выполняться с помощью стяжки и без нее. Стяжку заливают если уложено железобетонное перекрытие пола или пол укладывается на грунт, подсыпанный керамзитом. Если выполнен черновой пол, прибегают к полистирольным матам или к деревянным, реечным или модульным конструкциям.

Самые лучшие трубы для водяного пола — PERT

При соблюдении условий монтажа и эксплуатации трубы PERT прослужат вам долго без необходимости ремонта. При низкой стоимости строительства, низких расходах на техническое обслуживание, использование полиэтиленовых труб PE-RT является действительно экономически эффективным.

На нашем сайте Волмакс вы можете купить трубы из полиэтилена повышенной термостойкости PERT для теплого пола. Вся продукция производится из высококачественного сырья и с помощью современного оборудования.

Популярные производители и цены

В продаже можно встретить трубы не только от производителей «теплых полов», но и специализирующихся на трубной продукции компаний. У профессионалов на этот счет противоположные точки зрения. Одни считают, что узкоспециализированное производство поставляет на рынок более качественную продукцию. Другие утверждают, что использование комплектующих элементов от разных производителей не позволяет добиться необходимой герметичности и плотности соединения.

Редакция портала не имеет возможности однозначно утверждать, кто прав. Поэтому приводит лучших производителей труб без привязки к основной сфере деятельности. Отметим, что перечень составлен на основании отзывов покупателей на форумах, мнению профессионалов и объема продаж. Поэтому приведенный ниже список компаний может не совпадать с различными рейтингами.

«Uponor». Финская компания «Uponor» выпускает металлопластиковые трубы и из сшитого полиэтилена. Лучшими считаются полиэтиленовые трубы «Uponor» PEXa evaIPEX Q&E 16 x 2,0 и «Uponor» PEXa evaIPEX Q&E 20 x 2,0. Они имеют защитный слой от проникновения кислорода EVOH, предотвращающий коррозию элементов системы и долгий срок службы: 50 лет при температуре теплоносителя до 60oС.

Разработаны специально под «теплые полы» компании, поэтому неизвестно, как они поведут себя при покупке коллектора другого производителя. Максимальная температура — +95°C, рабочее давление — 6 атм. Продаются в бухтах от 50 до 240 м. Цена — 170-215 руб./м п.

«Rehau». Немецкая компания «Rehau» производит полиэтиленовые и металлопластиковые трубы. Лучшими считаются:

• «Rehau» Rautitan Stabil — металлопластиковые трубы диаметром 16 и 20 мм (армирование выполнено алюминием). Продаются по 100 м. Цена начинается от 220 руб./м п.
• «Rehau» Rautitan flex и «Rehau» Rautitan Pink — трубы из сшитого полиэтилена. Метраж бухты — 100-120 м. Цена начинается от 180 руб./м. п.

Для продукта характерно немецкое качество и длительный срок эксплуатации.

«Wieland». Немецкая компания «Wieland» производит трубы из чистой меди в пластиковой оболочке. Лучшими считаются «Wieland» Cuprotherm CTX. Продаются по 50 м (диаметр 20 х 2 мм) и 100 м (диаметр 16 х 2 мм). Цена 1 м п. начинается от 238 руб. для 16-тимиллиметровых и от 378 для 20-тимиллиметровых.

Легко монтируются, т.к. имеют высокую гибкость по сравнению с классическими медными трубками. Для соединения с коллектором используются обычные пресс-фитинги для металлопластиковых труб.

«Wavin Ekoplastik». Трубы из полипропилена нового, четвертого поколения (PP-RCТ) чешского производства имеют удачное соотношение цены и качества. Их особенность в существенном увеличении прочности и термостойкости — начинают плавиться при +170оС. Всего этого нет у аналогичных труб других производителей.

Следует отметить и еще один нюанс — более тонкие стенки, что увеличивает пропускную способность контура без ущерба для долговечности. Ничем не отличается от простых полипропиленовых труб. Поэтому можно нарваться на грубую подделку.

Продается в бухтах или длиной, нужной покупателю, нарезается. Цена начинается от 86 руб./м п. При наличии финансов можно купить трубу, где пластик армирован базальтовым волокном. Правда, цена выше — от 112 руб./м п.

«HydroSta». Компания из Южной Кореи «HydroSta» производит трубы из различных материалов. Лучшими считаются гофрированные трубы из нержавеющей не отожженной стали с полимерным покрытием диаметром 20 мм торговой марки «FLEXY». Размер 20 х 2,0 мм. Упаковка по 30 и 50 м. Цена 1 погонного метра — от 145 руб. Кроме этого, нужно отметить следующие бренды:

• «Aquatherm». Продукция отличается высокой эксплуатационной стабильностью.
• «Prandelli». Хорошо себя зарекомендовали металлопластиковые водоводы с алюминиевой арматурой.
• «Neptun». Компания известна уникальным производством гофрированных стальных труб.
• «Sanext». У трубопроводов фирмы минимальный диаметр изгиба.

Приведенный перечень ведущих производителей позволит быстрее определиться, какие трубы лучше использовать для «теплого пола».

Последовательность укладки труб в бетонную стяжку

При всей своей трудоемкости, монтаж обогревательной сети в бетонной стяжке сейчас наиболее распространен. Технология выглядит следующим образом:

1. Сначала подготавливается основание. Черновой пол чистится от мусора, если на нем есть наплывы, бугры, они снимаются перфоратором.
2. Затем на полах помещения настилается гидроизоляция.
3. После этого поверх нее происходит монтаж теплоизоляции.
4. Далее правила укладки требуют между предварительно рассчитанных участков и по периметру стен комнаты смонтировать компенсационную (демпферную) ленту.
5. Монтируется армирующая сетка.
6. Согласно выбранной схеме, происходит укладка труб теплого пола. К арматуре они крепятся своими руками при помощи гарпунов.
7. Для проверки системы она наполняется водой и опрессовывается.
8. Потом устанавливаются направляющие маяки.
9. В последнюю очередь заливается цементно-песчаная стяжка.

Узнайте что делать если возникла необходимость соединить трубы ТП между собой.

Расчет необходимого количества

По СНиП расход трубы на 1 м2 — 5 м. Но это усредненный показатель. Более точно количество труб можно посчитать по формуле:

L = S/P*k+(K*2), где:

• L — длина контура в м;
• S — площадь комнаты в м²;
• P — шаг укладки в мм (оптимальный — 150 мм);
• k — коэффициент удлинения теплопровода (колеблется от 1,05 до 1,3);
• K — расстояние до коллектора в м.

Чтобы получить общий результат, нужно сложить длину всех контуров.

Расчет трубы для «теплого пола можно выполнить и с помощью онлайн калькулятора, который находится здесь.

Для ленивых пользователей интернета приводим шпаргалку, где уже проведены соответствующие вычисления.

Шаг, мм	Расход трубы на 1 м2 в пог. м.
100	10
150	6,7
200	5
250	4

Схемы монтажа водяного теплого пола

Схема укладки трубы теплого пола может выполняться «змейкой», «улиткой» или быть комбинированной.

Укладка водяного контура змейкой является самым простым. Осуществляется он петлями. Такая схема монтажа оптимальна в комнате, поделенной на функциональные зоны, в которых планируется применять различные режимы температур.

Когда первая петля монтируется по периметру помещения, а внутри него пускается одинарная змейка, то половину площади будет достаточно прогревать горячая вода. В другой части комнаты станет циркулировать остывший теплоноситель. Поэтому в ней будет прохладно.

Используется и еще одна разновидность такой схемы — двойная змейка. При ней подающие и обратные водяные ветки идут по всей комнате рядышком.

Третья вариация подобной схемы — распределение витков угловой змейкой. Она применяется в угловых комнатах, когда внешними являются две стены.

Витки змейки можно устанавливать равномерно. Однако изгибы водяных петель в этом случае будут сильно изогнуты.

Достоинство схемы — раскладка трубы теплого пола змейкой простая. Ее легко спланировать и смонтировать.

Минусы:

• перепад температур в одной комнате;
• изгибы трубопровода излишне крутые, что при малом шаге укладки может вести к изломам.

Установка водяного пола улиткой называется также «ракушкой» или «спиралью». При этой схеме подающие ветки и обратные, монтируются по всей площади комнаты и идут по спирали параллельно друг дружке. Монтаж осуществляется от периметра стен к середине помещения.

Подающая ветка в центре помещения завершается петлей. От нее параллельно монтируется своими руками обратка и проходит от середины комнаты по ее периметру дальше к коллектору. Когда в помещении есть холодная внешняя стена, вдоль нее можно уложить двойную улитку (особенности схемы, плюсы и минусы).

Укладка труб теплого пола улиткой обладает такими достоинствами:

1. Помещение прогревается равномерно.
2. Гидравлическое сопротивление в системе невелико.
3. Установка ракушки требует меньшего расхода материалов, чем змейки.
4. Изгибы витков получаются плавными, благодаря этому шаг меж витками можно делать меньше.

Минус улитки — сложное планирование и трудоемкий монтаж.

Не у всех комнат прямоугольная конфигурация, также в помещении может быть две внешних холодных стены. Чтобы там было тепло, можно использовать комбинированную укладку контуров своими руками.

Чтобы вдоль внешних стен комната грелась сильнее, петли подающих труб размещаются там. Монтировать их лучше всего почти под углом в 90º друг к другу.

Какие трубы подходят для тёплого пола?

Контуры производятся из различного материала, на прочность и стоимость влияют его  особенности и характеристики. Каждая модель имеет положительные и отрицательные стороны.

Полимерные

Полимер — распространённый материал, из него изготавливается несколько видов труб для водяных нагревательных полов. Он химически нейтрален, что делает его устойчивей к высоким температурам, до +95 градусам.

К сведению! На полимерных трубах, которые предназначены для укладки в водяные тёплые полы ставится маркировка PN 10. При её наличии, температурный максимум для такого трубопровода 55 градусов.

Полимерные трубы бывают нескольких видов:

1. Из сшитого полиэтилена — новый тип полиэтилена, в нём молекулы соединены между собой поперечными связями. В итоге, материал получается с устойчивой структурой, и с улучшенными качественными характеристиками.

Рассмотрим его свойства:

• не подвержен коррозии и действию химикатов;
• эластичен — трубы из него гибкие, и легко гнутся под любым углом, без использования специального оборудования;
• имеет повышенную устойчивость к резким перепадам температуры;
• изделия имеет небольшой коэффициент шероховатости внутри — это уменьшает гидравлическое сопротивление.

К сведению! Змеевик из сшитого полиэтилена обладает структурной памятью — при нагреве изделие приобретает изначальную форму.

Данный трубопровод выпускается нескольких видов — это зависит от сшивочной технологии:

• PEX-a — сшивка пероксидная, осуществляется нагрев полиэтилена под повышенным давлением в присутствии с пероксидами, полученный материал прочен и эластичен, он способен выдержать нагрев до 95 градусов;
• PEX-b — сшивка производится по силановой технологии, на полиэтилен оказывается воздействие химикатами, чаще силаном, что придаёт устойчивость к окислению, и делает его жёстким;
• PEX-c — готовое изделие облучается электронами, на российском рынке используется мало;
• PEX-d — азотные, процесс производства данного вида сложный, поэтому он не распространён.

Все виды труб PEX возможно использовать для системы «тёплый пол». Однако, более популярны — PEX-b и PEX-c, так как они эластичней и имеют небольшой угол изгиба. А PEX-a обладает повышенной степенью сшивки, поэтому для укладки требуется специальное оборудование. Кроме того, стоит эта модель намного больше своих аналогов.

2. Полиэтиленовые с повышенной термостойкостью PE-RT — модифицированный вид, основной компонент — октен. Отличие данного материала от труб PEX — он бесшовный, нет надобности его дополнительно сшивать, так как структура имеет устойчивую молекулярную решётку.

Устройство со змеевиком PE-RT работает бесшумно, даже при прохождении по нему теплоносителя под сильным давлением. Способно выдерживать высокие отрицательные температуры. Срок эксплуатации термостойкого полиэтилена исчисляется несколькими десятками лет.

Такой ПЭ хорошо переносит высокие температуры и повышенное давление, но не длительное время. Кроме того, он не способен противостоять агрессивным веществам и не имеет структурную память.

Однако PE-RT всё чаще укладывается в «пирог» нагревательного водяного пола, в следствии доступности по ценовому показателю.

3. Полипропиленовые — обладают массой достоинств и предназначены для водопроводов и радиаторного отопления. А вот использовать в тёплых полах нельзя, так как у них:

небольшая длина — этого не достаточно для петель пола;

плохая пластичность — практически невозможно изогнуть под нужным углом;

невысокая теплопроводность — сложно обеспечить необходимый теплообмен между контуром и поверхностью пола.

Кроме того, они подвержены термическому расширению, даже армированные — при заливке стяжки трубы будут испытывать повышенное внутреннее давление, что скажется на их долговечности.

Поэтому, несмотря даже на невысокую цену полипропиленовых труб, их не рекомендовано класть в конструкцию тёплых водяных полов, но если вы все таки решили произвести монтаж с помощью полипропиленовых материалов, читайте статью как лучше всего произвести укладку.

Металлические

Трубы из металла выпускаются:

• Медные — применяются не часто. Во-первых, стоимость медных труб для теплого пола намного выше других моделей. А во-вторых, укладка медного трубопровода довольно сложный процесс, и без специализированного оборудования и строгого соблюдения технологических правил не обойтись. То есть, сделать самостоятельно водяной пол из этих труб не получится.

Однако стоит отметить, что медные змеевики имеют идеальные характеристики для размещения в «пироге» водяного тёплого пола. Так как, медь:

• отличный проводник тепла — обеспечит высокую теплоотдачу;
• долговечна и не подвержена коррозии;
• пластична — при правильном соблюдении технологии, радиус изгиба может быть минимальным;
• имеет высокую механическую прочность, и не боится высоких температур.

К сведению! Многие производители покрывают изделие сверху полимерной плёнкой, что оберегает его от агрессивного воздействия химикатов находящихся в бетонном растворе стяжки.

• Гофрированные из нержавеющей стали — на рынке данный вид появился недавно, но уже зарекомендовал себя с положительной стороны. Так как, трубы сделаны из нержавеющего металла, то коррозии они не подвержены. Кроме того, оснащаются дополнительным защитным полимерным покрытием.

Стоит отметить хорошую гибкость трубопровода и способность удерживать заложенный изгиб, что важно при укладке сложной схемы. Помимо этого, за счёт гибкости изделия, полностью исключён перелом контура.

Нельзя не сказать и об устойчивости гофротруб к различным видам воздействия: механическим, температурным и химическим.

Выпускаются трубы в бухтах, длиной 30 или 50 метров. Этого не всегда достаточно, чтобы сделать цельную петлю. Однако, способ соединения данных труб фитингами настолько совершенен, что узлы можно размещать под стяжкой. Это единственный вид трубопровода, участки стыковки которых разрешено заливать бетонным раствором.

Цена на данную модель достаточно высокая, поэтому и укладка гофры в тёплых полах не популярна.

К сведению! Стальные трубы ВГП — категорически нельзя применять при монтаже тёплых водяных полов.

Металлопластиковые

Металлопластиковый трубопровод — цельносварной, соединяется лазером или ультразвуком. Этот вид часто используется в конструкциях греющих полов. Одна из причин — отличная гибкость пластика, его легко изогнуть даже без нагревания. Он прочен, устойчив к перепадам температуры и экологически безопасен.

В продажу изделие поступает в бутах до 50 метров, это позволяет стелить цельные петли в небольших помещениях. Для больших площадей буты поставляются с контуром до 90 метров.

Пластиковый трубопровод с металлической прослойкой — многослойная конструкция, состоит из:

• внутреннего слоя — сшитый полиэтилен;
• металлизированного — алюминиевая фольга разной толщины;
• наружного — тонкое полимерное покрытие для защиты от механических повреждений.

К сведению! Такая металлизированная конструкция не допускает образование коррозии, так как внутри поверхность гладкая, что не способствует отложениям и снижает гидросопротивление.

Разнообразие соединяющих фитингов для металлопластиковых труб, делает укладку лёгкой и быстрой. А при соблюдении правил при монтаже и эксплуатации, изделие прослужит больше 50 лет.

Ещё одно преимущество металлопластиковых изделий — высокая теплопроводность, в сравнении со шлангом из сшитого полиэтилена, что позволяет быстро прогревать поверхность. Недостаток — возможность залома трубопровода, при этом потребуется удалить данный участок изделия, так как отсутствует свойство восстанавливать форму.

Правила расчета метража труб

Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

1. В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
2. Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м². Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
3. Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
4. При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
5. Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м². Укладка труб с промежутком в 10 см – 10 м на 1 м².

Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.

В момент укладки труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается что контуры, превышающие 70 м, не должны использоваться

Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.

Выбор оптимального шага

Расстояние между трубами при укладке зависит от типа помещения (узнайте какое должно быть расстояние между петлями), тепловых потерь из него и рассчитанной обогревательной нагрузки. Обычно шаг составляет от 10 до 30 см. Он может быть переменным либо постоянным:

1. При отопительной нагрузке меньше 50 Вт на метр квадратный, укладка контуров производится своими руками с постоянным шагом в 20-30 см.
2. При большой отопительной нагрузке (от 80 Вт на метр квадратный и более) рекомендованное расстояние между витками равно 15 см.
3. В прочих случаях используется переменный шаг. Например, вдоль внешних стен, через которые идут самые большие потери тепла, расстояние между петлями сети делается наименьшим (10 см). На внутренних участках комнаты промежутки между витками сети увеличиваются (20 см).

Число витков с наименьшим шагом вычисляется при проектировании отопления. Расстояние в 25-30 мм чаще всего используется в очень больших помещениях. Для доставки теплоносителя в них применяются контуры сечением 20 мм.

Важные нюансы обустройства обогревательной системы в бетоне

Водяную отопительную сеть в бетон необходимо замуровать правильно. Поэтому следует учесть некоторые тонкости.

Полы перед монтажом системы на первом, цокольном этаже необходимо обязательно гидроизолировать. Так помещение будет защищено от капиллярного подсоса влаги из грунта. На последующих этажах гидроизоляция будет страховкой на случай аварийных ситуаций.

В качестве гидроизоляции в большинстве случаев применяются специальные полиэтиленовые пленки толщиной 150-200 мкм. Обязательное правило: их полотнища на полу следует настилать с нахлестом друг на друга в 10 см. Стыки следует герметизировать специальным скотчем. На стены полотнища также заводятся с нахлестом не менее 10 см.

Для теплоизоляции бетонных полов лучше всего подходит эсктрудированный пенополистирол.  Он обладает необходимой прочностью и жесткостью. Кроме этого, он влагостоек, поэтому не нуждается в защите пароизоляцией.

Для использования внутри помещений будет вполне достаточно плит пенополистирола толщиной 5 см. Лишь в регионах с очень суровым климатом слой теплоизоляции доводится до толщины 10 см. Теплоизоляционный материал необходимо раскладывать впритык к друг другу, а стыки меж ними задувать монтажной пеной.

Перед заливкой стяжки стены помещения по периметру, а также все препятствия (например, колонны, выступы) и границы контуров необходимо оклеить демпферной лентой. Она пресекает растрескивание раствора при его высыхании, усадке и температурных расширениях. Происходит это благодаря тому, что материал образует участки компенсации. Демпферная лента делается из пенополиэтилена, обладает толщиной 0,5-1 см, шириной 10 см, в рулоне ее бывает от 15 до 50 м.

Методы фиксации контуров

Водяные обогревательные системы можно крепить несколькими методами:

1. Полиамидными хомутами. Они применяются для фиксации контуров к армирующей сетке. Затраты крепежа две штуки на 1 погонный метр.
2. Стальной проволокой. Ею элементы сети фиксируются к сетке, расход тот же.
3. Строительным степлером и скобами. Этот способ пригоден для быстрого крепежа контуров к утеплителю.
4. Фиксирующим траком. В это U-образное поливинилхлоридное приспособление элементы системы защелкиваются при их установке.

Монтаж маяков

Для упрощения работ, применяется такое приспособление для укладки стяжки, как маячки. Представляют они собой планки, смонтированные на одном точно горизонтальном уровне и с одним и тем же шагом друг от друга. Маячки являются ровным металлическим профилем, по верху которого будет заливаться стяжка. Планки определяют ее будущий уровень.

Для нахождения уровня 0 применяется лазерный либо водяной уровень. При их помощи по периметру помещения, на стенах на высоте 30 см, чертятся контрольные точки. Делается их по две в каждом углу и по 3-4 по стенам. Метки соединяются между собой при помощи отбивки, образуя линию точного горизонтального уровня.

Затем в углах меряется высота от пола до оси уровня. Ее минимальная величина откладывается вниз от черты уровня и отмечается по периметру комнаты. Метки потом соединяются отбивкой. Наивысшая точка называется нулевой. От нее и начинают устанавливаться маяки. Делается это при помощи саморезов либо раствора.

Раствор для стяжки теплого пола

Раствор для стяжки делается из портландцемента марки М-400 и кварцевого крупнофракционного песка (0,8 мм) в соотношении 1:3. Вода в сухую смесь добавляется до достижения ею консистенции, удобной для легкого разравнивания смеси. Для увеличения пластичности в раствор можно добавить жидкое мыло.

Перемешивание составляющих стяжки для водяного теплого пола лучше осуществлять не своими руками, а в бетономешалке. Чтобы повысить прочности покрытия в жидкий раствор можно добавить полимерную фибру.

Опрессовка

Опрессовка производится после того, как была осуществлена установка контуров, и они были подключены к коллектору. Стяжку до конца этой процедуры заливать нельзя.

Опрессовка позволяет убедиться в том, что вся система работает исправно, ее сопряжения герметичны, а контуры не имеют дефектов. Если при проверке выявляются какие-либо неполадки, они оперативно устраняются, до заливки стяжки.

Система наполняется теплоносителем, в нее подается максимум давления. При проверке сеть расширяется до рабочего размера. Это позволяет при эксплуатации избежать сильного давления на стяжку.

Подключение контуров к коллекторам

Коллекторы размещаются в специальном шкафу:

• ширина и высота ящика могут составлять 0,5×0,5 либо 0,4×0,6 м;
• толщина — 0,12-0,15 м.

Когда шкаф будет смонтирован, в него следует подвести подающую (с нагретой водой) и обратную (с остывшим теплоносителем) трубки:

1. К подающей ветке посредством фитинга либо переходника (при разном сечении элементов), подключается коллектор, подающий горячий теплоноситель.
2. К обратке прикручивается коллектор для ветки с остывшей водой.

Между трубопроводом и коллекторами следует поставить отсекающий вентиль на случай аварий и ремонтов. С противоположной части гребенки надо подключить сливной кран. Для точного контроля температуры пола на коллекторах надо смонтировать регулирующий вентиль и смесительное устройство.

Где можно монтировать

При установке напольной обогревательной системы не стоит допускать распространенных ошибок.

Напольное отопление в большинстве случаев обустраивается в собственных домах. Обогревательные сети многоквартирных советских времен не рассчитаны на подобный метод обогрева. Техническая возможность его осуществить есть, но риск того, что у вас либо ваших соседей будет холодно, велик.

Нередко холодным остается весь стояк, т.к. гидрсопротивление напольной сети гораздо выше, нежели у батарейного отопления. Оно стопорит ток теплоносителя.

Поэтому управляющие компании не дают разрешения на установку труб теплого пола в старых домах. Если сделать это без согласования, то придется платить штраф и демонтировать систему.

Однако в новостройках напольное водяное отопление делать можно и разрешения брать на это не надо. Их обогревательные сети изначально рассчитаны на более высокое гидравлическое сопротивление.

Регулировка температуры теплоносителя

Чтоб ногам было комфортно, температура воды не должна быть выше +45º. В этом случае напольное покрытие будет греться до оптимальных +28 градусов. Практически вся обогревательная техника давать подобных температур не может (минимально +60º). Исключением являются конденсационные котлы на газе.

При применении любого иного вида оборудования нужно ставить подмешивающий узел. В нем к нагретому теплоносителю от котла добавляется прохладная вода из обратки.

Принцип действия приспособления:

1. Разогретая вода из котла течет на термоклапан. Тот, если превышена заданная температура, открывается для подмешивания теплоносителя из обратки.
2. Перед циркуляционным насосом имеется перемычка с двухходовым клапаном.
3. При его открытии и добавляется вода из обратки.
4. Перемешанный теплоноситель через насос течет на термостат. Он регулирует работу термоклапана. Как только определенная температура достигается, обратка перекрывается.

Распределение по контурам

Из узла перемешивания вода перетекает на гребенку распределения или коллектор. Одно дело, когда напольный обогрев сделан в небольшой комнате (например, в санузле). В ней может быть проложен только один виток сети. Тогда инструкция рекомендует данного узла не делать.

Когда витков несколько, меж ними приходится как-то перераспределять воду. Затем ее собрать и отправить в обратку. Данные функции возложены на коллектор. Он представляет собой пару труб на подающей и обратной ветке. К ним подсоединены выходы/входы контуров.

Когда напольный обогрев есть в нескольких комнатах, оптимальный вариант — поставить гребенку с регулированием нагрева теплоносителя. Часто в различных комнатах нужна не одинаковая температура.

Заключение

Монтаж напольной сети отопления повысит комфортность жизни в доме зимой. Существуют разные варианты укладки такого обогрева. Выбирать их надо, исходя из тепловых нагрузок, климата в вашем регионе, финансовых возможностей.
