Как выбрать предохранительный клапан для отопления, установить и настроить его

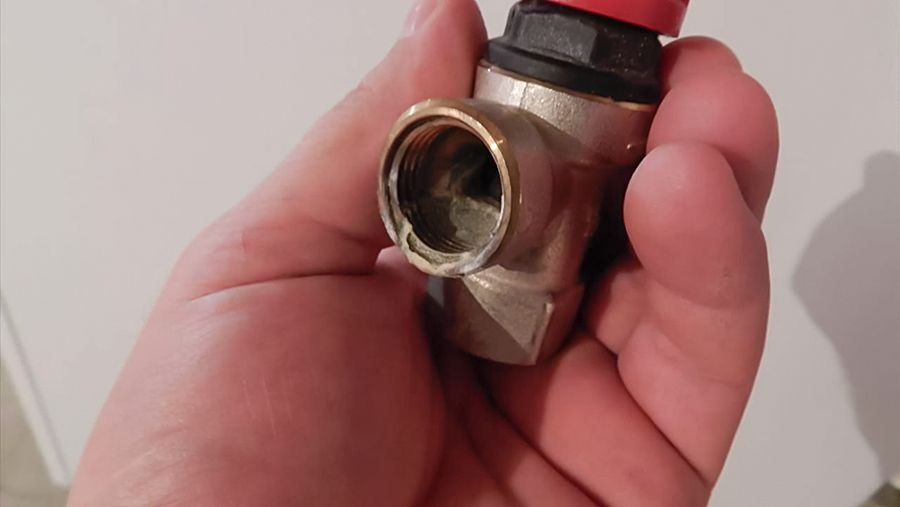

Что делать, если через сбросной клапан капает вода

Характер проблемы зависит от того, капает вода с предохранительного клапана или протекает ручьем.

Если теплоноситель капает, это свидетельствует о нормальной работе аварийной арматуры, но отопительная система при этом работает на пределе, поскольку температура в теплоносителя в ней повышена, давление превышает нормы. Проверить являются ли капли естественной работой механизма просто – достаточно снизить рабочую температуру, дав теплоносителю остыть. Если отвод воды прекратиться, значит все в порядке, необходимо лишь не допускать дальнейшего повторного перегрева.

Засорившийся вследствие загрязненного теплоносителя механизм. Частицы песка и грязи препятствуют полноценному закрытию штока, что является причиной протекания.

Если же капли не прекратились или теплоноситель сбрасывается в большом количестве, ручьем, это свидетельствует о неисправности предохранительного клапана: износилась пружина, резиновый или силиконовый уплотнитель, засорился штуцер, вследствие чего он неплотно прилегает. Разбирать механизм самостоятельно не рекомендуется, в таком случае необходимо заменить сбросной клапан (цена вопроса 400-900 руб).

Принцип срабатывания и разновидности предохранительных клапанов теплового сброса.

Для того чтобы полностью исключить зависимость такого оборудования от источника внешней энергии, клапаны теплового сброса изготавливаются по сильфонному принципу.

Сам по себе сильфон – это гофрированная оболочка, чаще всего из тонкого металла, способная под определенным воздействием изменять свои линейные размеры. То есть если сильфон заполнить термочувствительной жидкостью, то при нагреве от банального расширения этой жидкости он будет пытаться увеличиваться в размерах.

Сильфоны — за счет гофрированной формы стенок способны изменять свой размер при определенном внешнем воздействии. Например, при изменении температуры окружающей среды. Широко применяются в теплотехнических приборах контроля и управления.

Это усилие как раз и можно использовать для открытия нормально закрытого затвора клапана. Этот принцип широко используется и в других устройствах автоматизации управления отопительными системами.

Лежит он и в основе рассматриваемых клапанов теплового сброса. А сам чувствительный элемент может размещаться как непосредственно в корпусе клапана, так и в выносном термодатчике (зонда), связанном с клапаном капиллярной трубкой.

Кроме того, клапан может работать только на сброс перегретого теплоносителя, или же одновременно со сбросом открывать канал автоматической подпитки системы.

Простой прямой клапан теплового сброса

Пришла пора поближе познакомиться с устройством клапанов.

Начнём с самого простого –срабатывание клапана открывает только один канал для сброса излишков теплоносителя или, наоборот, подачи воды в систему. Клапан может быть оснащен выносным термодатчиком, либо работать со встроенным.

На иллюстрации – одна из моделей клапанов подобного типа.

Клапан теплового сброса с выносным термозондом.

Теперь посмотрим, как устроен этот прибор:

Устройство прямого клапана теплового сброса с выносным термодатчиком

Весь механизм клапана сбирается в металлическом корпусе (поз. Чаще всего в этих целях используется латунь, хотя встречаются и стальные модели с оцинкованным покрытием повышенной стойкости.

У клапана сразу заметны два патрубка. Один из них – входной (поз. 2), и подключается он к той магистрали, откуда необходимо будет делать сброс теплоносителя млм подавать воду для подпитки. Второй расположен симметрично первому – это выходной патрубок (поз. 3) через него будет осуществляться или сброс при срабатывании клапана, или заполнение системы в зщависимости от схемы подключения. Естественно, патрубки снабжены резьбовыми участками для подключения их к обвязке котла и к дренажной трубе, направленной в канализацию или иное место, в зависимости от схемы.

Внутри корпуса имеется круглое седло клапана (поз. 4) к которому свержу прижата тарельчатая задвижка с уплотнением (поз. Поджим задвижки к седлу обеспечивается пружиной (поз. Плюс к этому, совершенно очевидно, что на поджим будет работать и создаваемое внутри конура давление теплоносителя.

В тарелку клапана снижу упирается шток (поз. 7), который через сальниковое уплотнение, не допускающее прорыва воды (поз. 8), проходит к управляющему механизму, собранному в отдельном корпусе (поз. Соединение двух «половинок» клапана, гидравлической и управляющей, производится посредством специальной муфты. Цифрой она на схеме не обозначена, но показана очень хорошо. Внутри этого корпуса расположен главный рабочий элемент прибора – сильфон (поз. 10), заполненный термочувствительной жидкостью (так называемым агентом), например, на глицериновой основе.

На иллюстрации показан вариант с выносным датчиком. Это, по сути, прочная металлическая капсула (поз. 12), заполненная тем же агентом, и соединенная гидравлически с сильфоном капиллярной трубкой (поз. 11). Эта трубка защищена от внешнего воздействия эластичной оболочкой, заключенной в гофрированную трубу из нержавеющей стали. Датчик имеет свою резьбовую муфту для герметичной врезки в тот участок контура или даже непосредственно котла, где требуется контролировать уровень температуры теплоносителя.

Некоторые модели клапанов имеют рукоятку точной настройки (поз. 13). Но большинство таких устройств не дают пользователю вмешиваться в свои установки – клапаны проходят проверку и калибровку в процессе производства и рассчитаны на определённую температуру срабатывания (обычно в диапазоне от 95 до 100 ℃).

Несколько слов о том, как работает клапан теплового сброса, хотя это уже должно быть и так понятно.

Температурный зонд устанавливается там, где требуется контроль за допустимым разогревом теплоносителя. При нагревании жидкий агент в зонде начинает расширяться в объеме. А так как сама по себе капсула жесткая, и своих размеров не меняет, это расширение через капиллярную трубку передается на сильфон управляющей части клапана.

За счет особенностей своей конструкции, сильфон начинает увеличиваться в объеме и давить на шток, который, в свою очередь, передает давление на тарелку клапана. При определенной температуре расширение агента достигает таких значений, что создаваемое сильфоном усилие становится достаточным для преодоления усилия пружины, тарелка клапана приподнимается над седлом и открывает проход теплоносителю, который начинает выходить из контура наружу.

Как только температура опустится ниже критической отметки, усилие пружины вновь станет превалирующим, и клапан закроется.

Как видите, все очень просто и надежно. И никакой зависимости от какого бы то ни было внешнего источника энергии.

Аналогичный клапан теплового сброса может быть скомпонован с термодатчиком и в одном корпусе. Если точнее, то наружу из прибора выглядывает зонд, который после монтажа прибора оказывается внутри трубы, за которой ведется температурный контроль. А в остальном устройство – практически такое же.

В одном корпусе собран и клапанный механизм, и управляющий, с сильфоном и выступающим наружу температурным зондом.

Какой лучше? – сказать трудно. С одной стороны, компактность и отсутствие капиллярной трубки упрощают монтаж и делают прибор менее уязвимым в внешним повреждениям. Но ряд схем обвязки котла предполагает именно вынесенное расположение самого клапана при контроле температуры, например, в теплообменнике котла. Так что подбираться модель должна исходя из планируемой съемы монтажа.

Комбинированные клапаны теплового сброса и подпитки системы

Эти приборы позволяют не только сбрасывать излишки перегретого теплоносителя, но и автоматически производить пополнение системы холодной водой.

По сути, это два клапана в одном корпусе с одним общим управляющим сильфонным приводом.

Сразу обращает на себя внимание наличие двух пар патрубков с указателями встречных потоков – сбрасываемого перегретого теплоносителя и добавляемой вместо него холодной воды.

Ниже на схеме показан принцип устройства и действия этого комбинированного клапана. Надо думать, нет смысла всё снова расписывать до мелочей – прослеживается полная аналогия с уже рассмотренным выше вариантом, с совершенно несущественными компоновочными изменениями. А вот главное отличие – при срабатывании прибора открывается и сброс перегретого теплоносителя (розовые стрелки) и подача воды из трубы подпитки (голубые стрелки).

Принцип устройства и работы комбинированного клапана теплового сброса и подпитки системы (с выносным температурным зондом).

И, чтобы закончить с модификациями подобных приборов – также комбинированный клапан, но со встроенным сильфоном и термочувствительным датчиком.

Комбинированный клапан теплового сброса и подпитки, со встроенным термочувствительным элементом. Стрелками показаны направления потоков после срабатывания устройства.

Условный вход в этот клапан расположен снизу – там можно увидеть своеобразный «зонд», прикрытый сеткой. Этот узел после монтажа оказывается в участке системы отопления, где ведется контроль, и откуда будет отводиться перегретый теплоноситель.

Если температура переходит границу допустимого максимума, то клапан срабатывает, открывая канал для сброса теплоносителя (движение потока показано розовыми стрелками). Одновременно с этим в верхней части прибора открывается и канал для подпитки системы из внешнего источника (голубые стрелки).

Кстати, есть и другие модели сходной конструкции, но несколько иного алгоритма действия. У них верхний проход по умолчанию открыт, а при срабатывании клапана происходит его закрытие с одновременным сбросом перегретого теплоносителя наружу. Такие устройства могут работать в качестве перепускных клапанов – или открывают свободную циркуляцию теплоносителя, или временно перекрывают ее производя сброс перегретой воды в дренаж.

Опять же, нельзя отдать преимущество ни одной из этих двух разновидностей. Все зависит от планируемой схемы обвязки котла.

Вот к рассмотрению возможных схем обвязки мы сейчас как раз и перейдем.

Для чего в принципе необходимы предохранительные клапаны теплового сброса?

Казалось бы – такой клапан не особо-то и нужен. Ведь безопасность обеспечивают и другие устройства. В частности, предохранительный клапан, срабатывающий (срывающийся) при превышении давления. Его часто так и именуют – подрывным или срывным.

На большинстве отопительных систем можно заметить так называемые «группы безопасности». Они состоят из манометра, показывающего давление в контуре, автоматического воздухоотводчика и предохранительного срывного клапана (на иллюстрации – слева).

На этом устройстве сейчас фокусировать внимание не станем – такие клапаны уже были рассмотрены на нашем портале ранее.

Предохранительный клапан в системе отопления

Такие приборы обычно имеют совсем нехитрое устройство и вполне понятный принцип действия. При возвышении давления в системе до какой-то установленной отметки происходит срабатывание с выпуском излишков теплоносителя. Подробнее о работе предохранительного клапана в системе отопления – читайте в отдельной публикации нашего портала.

Ну так и чего «огород городить» — есть же ведь уже защита? Если что-то пойдет не так, например, повышение температуры в контуре вызовет рост избыточного давления, клапан сработает, и чрезвычайное происшествие будет предотвращено. Правда ведь?

Увы, не всегда это так на все 100%. От избыточного давления, да, такая защита должна помочь. А вот с температурой – вопрос более сложный.

Допускать доведение теплоносителя до точки кипения (условно 100 ℃) в бытовой котельной технике – недопустимо! Поэтому граница в 95, максимум 100 ℃ должна стать «непроходимой». Слишком высокая температура может привести к деформации теплообменника котла, к разрыву труб проложенного контура или соединений между ними. к массовому парообразованию и появлению газовых пробок, к другим не только неприятным, но и чрезвычайно опасным последствиям.

Не забываем, что в замкнутых объёмах, при повышенном давлении в системе, точка кипения смещается значительно выше. То есть при неконтролируемой температуре может возникнуть чрезвычайно опасная ситуация. Вода уже перегрета выше границы в 100 ℃, но кипения все еще нет. Однако, стоит давлению упасть (появилась протечка или где-то открылся сбросовый кран или клапан), как вся перегретая масса воды вскипает разом. Взрывы случаются такие, что попросту сносит стены.

Вот такими могут быть последствия взрыва котла!

«Повышенную взрываемость» народная молва отчего-то приписывает газовым котлам. По всей видимости, из-за время от времени появляющихся сообщений о взрывах при утечках газа. А между тем – это не так. Действительно, утечки газа опасны сами по себе. Но наибольшую опасность представляют собой твёрдотопливные котлы, как это ни кажется странным.

А между тем – объясняется это довольно просто. Температура сгорания твёрдого топлива – намного выше, чем газа, и энергетический потенциал – тоже. А вот контролировать процесс горения и управлять им – не пример сложнее. «Прикрутить фитилек» на газовом или жидкотопливном оборудовании – дело нескольких секунд. Про электрические и речь не идет – там управление еще проще и чувствительнее. А вот работа котла на дровах или угле всегда характеризуется значительной тепловой инертностью, то есть даже внесенные изменения в режим горения топлива срабатывают не сразу. Не зря многие твёрдотопливные котлы оснащаются специальными контурами охлаждения — это вынужденная мера, в целях недопущения перегрева выше критичных температур.

Да, предохранительный клапан по давлению должен здесь взять на себя обязанность защиты. Но, во-первых, точность срабатывания таких пружинных устройств – невелика, нормой считается ±30% от номинала. Для некоторых систем такой «пунктуальности» становится недостаточно. А во-вторых, и это главное, если система отопления оснащается расширительным баком открытого типа, то клапан по давлению и вовсе становится бесполезным. Он никак не убережет систему от возможного перегрева и доведения до точки кипения.

В отопительных системах открытого типа предохранительный клапан по давлению становится бесполезным «украшением».

Стало быть, необходима система защиты, которая срабатывала бы при достижении верхнего температурного порога.

Такой «рубеж обороны» необходим и при других обстоятельствах. Например, твёрдотопливный котел работает в системе с принудительной циркуляцией теплоносителя. Если вдруг из-за проблем с подачей электроэнергии остановится насос и прекратиться циркуляция, может сложиться крайне опасная ситуация. Значит, система защиты «по температуре» должна быть полностью энергонезависимой, способной выручить в любом случае.

Вот к таким устройствам и можно отнести клапаны теплового сброса.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

• вам достался уже подержанный бойлер без элементов обвязки;
• предохранитель потерялся при переезде;
• клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Для чего требуется предохранительный клапан?

Отчасти об этом уже упомянуто во вводной части статьи. Все просто – с повышением температуры в системе отопления (при работе котла), теплоноситель стремится расшириться.

Отчасти ему это удаётся – как раз для таких целей в любой системе предусмотрен расширительный бак. А в наше время системы стали делать преимущественно закрытого типа, то есть с герметичным расширительным баком мембранного или баллонного типа.

В таких баках имеется воздушная камера, которая предварительно накачивается определённым давлением. Под действием расширяющегося в объеме теплоносителя (а у него это – единственный путь к свободному расширению) воздушная камера сжимается, давление в ней и в системе в целом – возрастает.

И устройство, и принцип действия расширительного бака закрытой системы отопления не отличается особой сложностью.

Афанасьев Е.

Главный редактор проекта Stroyday. Инженер.

Задать вопрос эксперту

При правильно рассчитанных параметрах системы отопления, такого компенсационного звена для поддержания оптимального баланса температуры, объёма и давления теплоносителя бывает вполне достаточно. Тем более что в автономных системах никогда и не оперируют слишком высокими показателями давления. Как правило, при принудительной циркуляции с помощью насосного оборудования, давление в трубах контуров редко поднимается выше границы в две технических атмосферы (2 ат, 2 бар или 0,2 МПа), да и то – только лишь на максимальных температурах нагрева теплоносителя. Соответственно, и воздушную камеру расширительного бака предварительно накачивают примерно до 1,5 ат.

В таких системах максимального давления в 3 атмосферы будет больше чем достаточно, и выше ему подниматься – не надо. Это может негативно сказаться на целостности труб проложенных контуров, соединительных узлов, теплообменников. Повышенного давления «не любят» некоторые радиаторы и конвекторы.

В закрытых системах отопления предохранительный клапан работает в «дуэте» с расширительным мембранным баком.

И вот для того, чтобы избежать последствий, как раз и нужен предохранительный клапан. Как только давление достигает предельной отметки, происходит срабатывание, клапан открывается и стравливает излишки теплоносителя в дренаж. Нормализуя тем самым уровень давления, давая владельцам время на приведение системы в порядок, на поиск неисправности, вызвавшей аварийную ситуацию.

То есть клапан подбирается (или настраивается, если предусмотрена такая опция) на максимально допустимое давление теплоносителя в контуре отопления.

Тесную взаимосвязь общих параметров системы отопления, установленного в ней расширительного бака и предохранительного клапана хорошо можно отследить на размещенном ниже онлайн-калькуляторе.

Калькулятор расчета минимально необходимого объема расширительного бака для закрытой системы отопления

Как видите, расчет можно провести и для воды, и для незамерзающего теплоносителя. в программе калькулятора учтена разница объемного расширения  этих жидкостей при средней температуре нагрева до 75 ÷ 80 ℃.

Еще один нюанс. Для расчёта необходимо указать общий объем системы отопления. Можно, конечно, «плясать» от мощности, но это дает немалую погрешность. Любителям же точности можно посоветовать другой алгоритм определения этого параметра системы.

Как подсчитать общий объем теплоносителя в системе отопления?

Ответ напрашивается сам собой – суммировать объемы всех труб и всех подключённых в контуре приборов, от кота до последней батареи. Сложно и громоздко? – на ничего страшного, если воспользоваться предлагаемым на нашем портале калькулятором расчета общего объема системы отопления.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Фото из

Установленный предохранительный клапан с трубкой

Корпус предохранительного клапана из металла

Металлическая пружина с уплотнителем

Маленькое «срывное» отверстие для выхода воды

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Защита от гидроударов и критических повышений давления

Дублирование действия обратного клапана

Принудительный сброс воды из бойлера

Соблюдение технических эксплуатационных норм

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

Классификация #1 — по механизму прижима

В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.

Главным рабочим элементом прибора является пружина. Она подпирает мембрану, которая перекрывает седло. На соединенном с рукояткой штоке размещается шайба, в которую упирается верхняя часть пружины. Позиция шайбы и прижимное влияние на мембрану регулируется рукояткой

Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой. Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.

Принцип действия пружинных предохранителей заключается в следующем:

• на затвор устройства воздействует поток воды;
• движение теплоносителя ограничивается усилием пружины;
• критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
• жидкость отправляется в выходной патрубок;
• внутренний объем воды стабилизируется;
• пружина закрывает затвор, возвращая его в первоначальное положение.

Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.

Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.

Клапаны бывают открытыми и закрытыми. В первом варианте конструкции теплоноситель сбрасывается в атмосферу, во втором – спускается в обратный трубопровод

Рычажно-грузовые предохранители распространены не так широко. В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.

Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.

Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.

Настройка рычажно-грузовых предохранителей выполняется путем перемещения тяги по рычагу. С целью предотвращения ее несанкционированного или случайного изменения, груз крепят болтами, накрывают специальным кожухом и запирают замком

Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза. Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.

Классификация #2 — по высоте подъема затвора

В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.

Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.

Полноподъемные устройства оснащены двухпозиционным механизмом открытия. Ими оборудуются не только сосуды с жидкостями, но и системы, в которых циркулируют сжимаемые среды (сжатый воздух, пар, газ)

У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.

Классификация #3 — по скорости срабатывания

Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.

Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.

Среди преимуществ предохранительных клапанов с пропорциональной скоростью срабатывания – низкая цена, простота конструкции, отсутствие автоколебаний, порционное открытие на уровне значений, необходимых для поддержания конкретных рабочих параметров

Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.

Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.

При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.

Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой гидравлический удар. Пропорциональные устройства подобных рисков не вызывают.
