Как работают электромагнитные капельницы и электромагнитные клапаны для автоматического действия

Другие статьи

Барабан тормозной ГАЗ: управляемость и безопасность горьковских автомобилей

Тормозные системы большинства ранних и актуальных моделей автомобилей ГАЗ оснащаются колесными механизмами барабанного типа. Все о тормозных барабанах ГАЗ, их существующих типах, конструктивных особенностях и характеристиках, а также о выборе, замене и обслуживании данных деталей — читайте в статье.

Палец поршневой: прочная связь поршня и шатуна

В любом поршневом двигателе внутреннего сгорания присутствует деталь, соединяющая поршень с верхней головкой шатуна — поршневой палец. Все о поршневых пальцах, их конструктивных особенностях и способах установки, а также о верном подборе и замене пальцев различных типов подробно рассказано в статье.

Цены на устройства и популярные бренды

Подбирая запорную арматуру для водопровода, необходимо тщательно изучить спецификации и описания, которые предоставляет производитель. Эта информация позволит определить, в каких условиях допускается установка той или иной модели клапана.

Подбирая клапан для водопровода нужно обратить внимание на размеры выходного и входного отверстий

При выборе устройства нужно принять во внимание следующие моменты:

• тип системы;
• температурный режим;
• уровень давления;
• химический состав жидкости;
• скорость тока и т.п.

Немалое значение имеют размеры выходного и входного отверстий. Эти параметры должны соответствовать диаметру труб. Очень важно, чтобы характеристики системы и запорной арматуры совпадали, иначе могут возникнуть нарушения гидравлики коммуникаций. Такой исход возможен, если на участке, где установлен клапан из-за узкого отверстия будет замедляться ток жидкости, что неизбежно повлияет на уровень давления и температуру во всем трубопроводе.

Соленоидные электромагнитные клапаны Danfoss

Клапанами Данфосс оснащаются различные виды оборудования – начиная с насосов, установленных на автозаправочных станциях, оканчивая машинами, которые можно встретить в химчистках. Небольшой размер этих устройств совершенно не сказывается на уровне их надежности. Компания Данфосс выпускает обширный диапазон клапанов. Благодаря этому в магазинах можно найти такие модификации, которые другие производители изготавливают исключительно по спецзаказу.

Соленоидные электромагнитные клапаны Danfoss имеют небольшие размеры, но это совершенно не влияет на уровень их надежности

Преимущества соленоидных клапанов Данфосс:

• обширная номенклатура устройств общего назначения;
• даже стандартные модификации могут решить множество задач, с которыми сталкивается промышленность;
• ассортимент продукции позволяет подобрать приборы, способные контактировать с очень агрессивными средами, например, клапаны, корпус которых изготовлен из нержавеющей стали и обеспечен защитой класса IP67.

Обратите внимание! При необходимости компания Данфосс может модифицировать продукцию с учетом технического задания покупателя. Благодаря этому можно найти оптимальные решения для любых промышленных задач. Причем в процессе разработки могут принимать участие представители компании-покупателя.

К запорным устройствам прилагается полный пакет технической документации, а также предоставляются упрощенные руководства, позволяющие покупателям выбрать клапан с подходящими характеристиками. В производственном процессе задействованы специалисты, являющиеся экспертами в области регулирования газа, пара и жидкостей. Поэтому продукция отличается высокой функциональностью, надежностью и безопасностью.

Компания Danfoss производит электромагнитные клапана как прямого действия, так и укомплектованные сервоприводом

В продаже можно встретить электромагнитные запорные устройства прямого действия и укомплектованные сервоприводом. Особым спросом пользуются двухходовые соленоидные клапаны Danfoss EV220B, которые рассчитаны на регулировку нейтральных газов, воды, воздуха, масел. Некоторые модификации из этой линейки могут контролировать пар и слабоагрессивные среды.

Особенности соленоидных электромагнитных клапанов Asco

Американская компания Asco является одним из лидирующих производителей гидропневматических, электромагнитных и отсечных клапанов, а также пневматических цилиндров, пневмоавтоматики и других устройств автоматизации.

• оборудование КИПиА изготавливается на современных производственных линиях, обладающих широким спектром функциональных возможностей;
• при необходимости клапаны легко поддаются ремонту, причем сам процесс не занимает много времени;
• высокий уровень надежности;
• способность выдерживать контакт с агрессивными средами и экстремальные нагрузки.

Производитель выпускает более 5000 стандартных наименований запорных вентилей. Кроме этого, компанией Asco производятся специальные модификации и версии этих устройств, число которых превышает 20000. Все они разработаны с учетом различных потребностей покупателей. При этом производитель соблюдает строжайшие требования качества, отслеживая все этапы производства, включая процесс разработки, продажи, а также сервисного обслуживания.

Качество электромагнитных клапанов компании Asco подтверждено сертификатами ISO 9002 и 9001

Обратите внимание! Перед тем как попасть на полки магазинов, продукция тщательно проверяется на предмет производственного брака, а также проходит испытания. Высочайшее качество клапанов подтверждено сертификатами ISO 9002 и 9001.

Характеристики соленоидного электромагнитного клапана AR HX 3

Компания Arcom поставляет на рынок тысячи наименований электрического оборудования. В этом списке находятся регистраторы (безбумажные и бумажные), контроллеры, электротехнические, а также измерительные приборы, различные инструменты и сопутствующие аксессуары. Особое место в ассортименте занимают соленоидные клапаны. Покупатели могут приобрести более 4500 вариантов запирающих устройств по доступной цене. Причем вся продукция сертифицирована и соответствует высокому уровню качества.

В каталогах производителя можно подобрать арматуру, позволяющую контролировать движение воды, воздуха и нефтепродуктов. Кроме этого, производитель предоставляет огромный выбор запасных частей, реле, катушек, коннекторов и затворов для этих устройств.

Несмотря на обширный ассортимент, особое внимание уделяется именно соленоидным клапанам, электромагнитный клапан HX 3, благодаря его многочисленным преимуществам, считается наиболее востребованной моделью:

Соленоидный электромагнитный клапан AR HX 3 рассчитан на регулировку пара, воздуха, горячей и холодной воды

• прочный стойкий корпус из нержавеющей стали;
• быстрое срабатывание (реагирует, когда давление достигает нулевой отметки);
• минимальные размеры;
• возможность подключения к датчикам.

Эта модель рассчитана на регулировку горячей и холодной воды, пара и воздуха, что позволяет устанавливать клапан даже в электроутюгах, кофемашинах и других приборах, использующих пар в своей работе.

Общая характеристика соленоидных клапанов Tork

Производителем клапанов, выпускаемых под наименованием торговой марки Tork, является компания SMS. Высокое качество продукции оценили многие страны Азии, Америки и Европы, поэтому около 40% товаров экспортируется. Производственный процесс полностью автоматизирован. При изготовлении клапанов практически не используется ручной труд, что исключает вероятность брака, причиной которого может служить человеческий фактор.

Производственный ассортимент компании включает клапаны следующих видов:

При изготовлении клапанов Tork исключается вероятность брака, так как в производстве не используется ручной труд

• бистабильные и моностабильные;
• для газов и жидкостей, оказывающих агрессивное и нейтральное воздействие;
• для воды и пара повышенной температуры;
• для светлых нефтепродуктов и бензина;
• для вакуума;
• для компрессоров поршневого типа и т.д.

Перед поступлением в продажу арматура исследуется на предмет протечек, тестируются прочностные характеристики корпуса (для этого изделие подвергается воздействию пятикратного давления). С помощью бесконтактного тестера проверяется работоспособность соленоидных катушек.

Все перечисленные компании, занимающиеся производством электромагнитных клапанов, выпускают продукцию высочайшего качества. Благодаря этим устройствам процесс эксплуатации оборудования и коммуникационных систем становится полностью контролируемым и безопасным. Срок службы арматуры и ее эффективность будут зависеть от того, насколько правильно подобрана модель клапана, а также от его характеристик.

https://youtube.com/watch?v=fPPhcndFfZI%3Ffeature%3Doembed

https://youtube.com/watch?v=B0ImWH0QdCw%3Ffeature%3Doembed

Положение запорного механизма при отключении электропитания

Если по разным причинам на сердечник не подается электроэнергия, клапан может остаться в открытом или полностью закрытом положении. По этому признаку запорная арматура может быть:

• нормально закрытой (НЗ). Просвет полностью перекрывается;
• нормально открытой (НО). Работа трубопровода не приостанавливается;
• бистабильной. В этом случае клапан может оставаться в любом положении.

Установка DIN коннектора

• Клеймы 1 и 2 используются для подключения к источнику питания. Куда будет подключен «+», куда «-» не принципиально. Заземление подключается к клейме №3.
• Внимание! Не используйте трубопровод в качестве заземления.
• Подключите коннектор к катушке. Убедитесь, что между катушкой и разъемом установлена резиновая прокладка, которая предотвращает попадание влаги и конденсата.
• Аккуратно закрутите крепежный винт.
• Расположите кабель так, чтобы капли (конденсата) не могли попасть по кабелю в разъем.

Где применяются электроклапаны

Как уже было сказано, применение соленоидных клапанов очень обширное. Мы можем наблюдать их действия в газо- и нефтеперегонке, в поливе и орошении сельхозугодий, поении скота, работе газовых и тепловых котельных, в перенаправлении потоков газа и воды по нескольким направлениям на промышленных и сельскохозяйственных предприятиях.

Соленоидный клапан для воды

• помогает садоводам и жителям коттеджных построек при поливе и орошении своих дачных и приусадебных участков;
• при подаче воды на различные бытовые гидроустановки: автоматические посудомойки,
• при подаче воды и газа в системы обогрева, к котлам и бойлерным установкам;
• для распределения подачи воды в канализационные системы частных и промышленных зданий для обеспечения работы туалетов и душевых кабин в местах общего пользования;
• на малых моечных предприятиях регулирует подачу воды при мойке техники;
• в пекарях — для обеспечения процесса выпечки хлебобулочных изделий;
• в частных и общественных заведениях питания при приготовлении кофе в комбайнах по дозированию воды для заварки в точном дозировании подачи кипятка и многих других отраслях и видах деятельности человека.

Электрические клапаны не только распределяют, но и регулируют количество подаваемой воды и газа к каждому потребителю и внутри гидро и газовых установок.

Мы ежедневно пользуемся бытовыми автоматическими гидромашинами, но даже не задумываемся о том, что внутри этих конструкций установлен электромагнитный клапан, а то и несколько одновременно, для выполнения целого ряда процессов.

Для примера, в быту используют электромагнитный клапан для подачи воды для стиральной машины. Мы включаем это гидроустройство и тем самым подаем электросигнал на соленоидную катушку, которая открывает поступление воды в бак стиралки. А в процессе стирки, электроклапан на каждом этапе программы управляет подачей воды в нужном количестве внутрь машины из водной магистрали или сливом грязной смеси из стирального бака в канализационный коллектор.

Принцип работы соленоидного клапана и его конструкция

В составе электроклапана выделяют:

• Корпус. Для его изготовления применяют сталь (нержавеющую, композитную), чугун, латунь и особые виды пластика. Последний вариант применяют в несложных системах с небольшой пропускной способностью.
• Индукционную катушку с сердечником.
• Уплотнитель.
• Пружину, прижимающую затвор к седлу.

Индукционная катушка помещается в прочный корпус, закрытый для доступа воды или иной среды. Если требуется перекрытие рабочего просвета, при поступлении внешнего сигнала выдвигаются шток и мембрана. Рядом с индукционной катушкой на корпусе расположены клеммы, к которым подключаются провода электропитания. Если на определенном этапе отключается электроэнергия, внутренний просвет трубы полностью открывается или перекрывается. Конкретный вариант зависит от модификации вентиля. Клапаны соленоидные работают по очень простому алгоритму. На катушку подается напряжение, вокруг сердечника создается электромагнитное поле определенной силы и направленности. Как следствие, запорная мембрана смещается, открывая или перекрывая рабочий просвет. В зависимости от заложенных технических параметров на катушку можно подавать либо постоянный ток напряжением 5-36 В, либо переменный 220 В. Катушки с низким входным напряжением предназначены для трубопроводов с небольшим сечением и пропускной способностью. Их преимущество — возможность подключения микроконтроллеров, встраивания в системы управления, работающих на низковольтных полупроводниках. Это в полной мере относится к контурам отопления и водоснабжения небольших объектов.

Принцип работы электромагнитного клапана для воды пилотного (непрямого) действия можно понять по приложенным схемам устройства. Независимо от типа применяемой модели электрического клапана (нормально закрытая, нормально открытая или с бистабильным управлением), эта работа электрически управляемого клапана будет выглядеть примерно в следующем порядке:

• Электромагнитный клапан первоначально закрыт и на катушку еще не поступал электросигнал. Вода заперта во входной части клапана штоком с прокладкой;
• При поступлении электросигнала на катушку, в соленоиде возникае.т электромагнитная сила, которая втягивает шток (плунжер) во внутрь катушки, тем самым создавая пространство между штоком и пространством над мембраной. Давление под мембраной пересиливает давление сверху и открывается проход для перелива жидкости через тело клапана.

При открытом кране этот же процесс протекает в обратном порядке – плунжер выталкивается из тела соленоида и открывает доступ давления воды над мембраной и совместно с усилием пружины закрывает проход воды через тело клапана.

Самая простая схема работы электромагнитного клапана прямого действия:

• При подачи сигнала (электроцепь замкнута) на соленоид, шток втягивается во внутрь катушки и открывает проход жидкости из-за разницы давления от входной части на выход из клапана;
• при прекращении подачи сигнала на катушку соленоида (электроцепь разомкнута) пружина возвращает шток на свое место и седло клапана перекрывает проток жидкости через тело клапана.

Электромагнитный клапан может быть выполнен в разных видах конструкций:

• соленоидный клапан седельчатого вида;
• клапан с использованием мембранного плавающего усилителя;
• клапан с использованием мембранного усилителя с принудительным подъемом;
• электроклапан поршневого вида;
• клапан шиберного вид;а
• клапаны шарнирные;
• клапаны рычажные;
• соленоидные клапаны тарельчатого вида;
• клапаны золотниковые.

По виду подаваемого тока на индукционные катушки соленоидные клапаны могут быть разделены на:

• установки с постоянным током в сети, что характерно для изделий, где нет больших давлений и нет надобности в создании большой силы электромагнитного излучения;
• изделия для сетей с большими давлениями используют переменный сетевой ток для создания электромагнитного поля большой величины действия на шток или мембрану, чтобы преодолеть большие нагрузки сопротивления водной или газовой среды.

Также, электромагнитные клапаны подразделяются по рабочему положению штока на:

• Нормально закрытые;
• Нормально открытые;
• Бистабильные – с переключением положения штока в зависимости от поступающего сигнала электроимпульса.

Нормально закрытые

Электромагнитный нормально закрытый клапан для воды имеет при обесточенной катушке закрытый штоком клапан, перекрывающий поток жидкости. При подаче электросигнала на катушку соленоида, шток с клапаном открывают этот проход.

Нормально открытые

Соленоидные клапаны для воды нормально открытые как, например, UNIPUMP серии BOX при обесточенной катушке селеноида находятся в открытом положении и жидкость имеет свободный проток по телу клапана. При подаче электросигнала, клапан со штоком перекрывают этот проход и поток жидкости останавливается.

Устройство и принцип работы

Электромагнитный клапан состоит из следующих элементов:

• корпус с крышкой – отливают из латуни, нержавеющей стали, чугуна или прочных полимеров;
• затвор – изготавливают в виде поршня, шара или тарелки;
• катушка с сердечником (соленоид) – размещаются в герметичном корпусе, а обмотка выполнена проводом из высокопрочной меди, позволяя открывать и закрывать клапан десятки тысяч раз;
• шток, возвратная пружина, плунжер и мембрана.

Все это позволяет использовать электромагнитные клапаны в различных средах (в то числе активных), позволяя обеспечить устойчивость к воздействию внешних электромагнитных полей, шумов и вибраций.

Принцип работы устройства построен на электромагнитной индукции. Как только ток поступает на катушку внутри нее создается магнитное поле, которое воздействует на сердечник. Эта сила втягивает или вытягивает сердечник внутрь корпуса, открывая или закрывая затворный механизм.

На дому чаще используется связка электромагнитного клапана с датчиком утечки газа. Как только датчик зафиксирует повышенную концентрацию газа в помещении, он подаст напряжение на клапан, который и перекроет подачу топлива в помещение.

Разновидности соленоидных электромагнитных клапанов

Описываемые устройства классифицируются по следующим основным признакам:

• материал, на основе которого изготовлен корпус;
• особенности конструкции клапана;
• его положение при снятом с катушки напряжении (в обесточенном состоянии);
• принцип срабатывания;
• особенности подключения к трубопроводам.

Важно! От правильности выбора клапана по некоторым из этих признаков зависит, долго ли он проработает в среде с заданными параметрами.

Корпус этих изделий изготавливается из традиционных латуни, пластика или нержавейки. Правильный выбор материала в значительной мере определяет возможность использования клапана в критических условиях. Для бытовых водопроводных отопительных систем подойдет любая из указанных выше разновидностей.

По особенностям конструкции клапаны делятся на поршневые, мембранные и золотниковые. Самый дешевый и достаточно надежный вариант – золотниковое устройство, которое хорошо справляется со своими функциями. Поэтому такие клапаны традиционно устанавливаются в быту.

По положению штока с поршнем при отключенном от электропитания электромагните они делятся на следующие виды:

• закрытые в нормальном состоянии (НЗ);
• открытые (НО);
• имеющие два стабильных положения.

В первом варианте при снятом с катушки напряжении сердечник с клапаном за счёт упругости возвратной пружины надежно перекрывает канал трубопровода. Во второй случае при отключенном напряжении получается обратный эффект. Под действием той же пружины шток полностью втянут в катушку, а канал остается открытым. В третьем случае в исходном состоянии при снятом напряжении клапан может находиться и в том, и в другом положении (перекрывать канал или оставлять его свободным). Все зависит от используемой схемы его включения.

По принципу срабатывания (по своей функциональным особенностям) все такие клапаны делятся на одноходовые, двухходовые и трехходовые. У первой разновидности имеется лишь один рабочий патрубок, подсоединяемый к трубопроводу. Такие конструкции обычно применяются как предохранительные, служащие для избавления от излишков пара или воды.

Их трехходовые аналоги имеют три соединительных патрубка, что позволяет использовать их для перенаправления потока жидких сред. Самый распространенный вид соленоидных вентилей – двухходовые. Они имеют два патрубка с обеих сторон и устанавливаются непосредственно в разрыв трубопровода. По особенностям подключения соленоидные устройства делятся на муфтовые, а также фланцевые и штуцерные.

Различные образцы клапанов также отличаются по материалу, используемому при изготовлении уплотнителя и запорной мембраны. В соответствии с этим признаком в них могут применяться:

• фтористый эластомер;
• этилен пропиленовый эластомер (EPDM);
• каучуковая основа.

Дополнительная информация: В бытовых устройствах, служащих для перекрытия потока воды в трубопроводах, обычно используется второй тип.

Это связано с тем, что синтетический материал EPDM устойчив к разрушающему действию солей и хорошо работает при низких температурах.

Подключение соленоидного клапана

Чаще всего применяются следующие типы вентилей:

• фланцевые;
• муфтовые;
• штуцерные.

Сварка востребована, если речь идет о подключении стального клапана в сеть из такого же материала. Главная проблема — сложности с заменой при необходимости.

Монтаж и эксплуатация

Перед началом монтажных работ трубопровод должен быть пуст, а электрическая цепь обесточена. Мастера также рекомендуют придерживаться следующих правил:

• электромагнитный клапан устанавливается в горизонтальном положении, катушкой вверх;
• место установки может быть любым, главное, чтобы к клапан был организованный свободный доступ для дальнейшего обслуживания и ремонта;
• рекомендуется установка дополнительного фильтра для предотвращения загрязнения и повреждения деталей;
• направление движения среды должно соответствовать направлению, указанном стрелкой на корпусе устройства;
• электромагнитный клапан не должен испытывать нагрузку от трубопроводов (изгиб, сжатие и прочее);
• если клапан монтируется на улице, тогда следует его защитить от различных природных явлений – обычно хватает кожуха с подогревом для защиты от воды и низких температур;
• после монтажа клапан обязательно проверяется на отсутствие утечки.

Как подключить электромагнитный клапан

Перед установкой и подключением электромагнитного клапана важно учесть, что этот механизм очень плохо «переносит» гидравлические удары, нередко случающиеся в трубопроводах с плотными жидкостями. Если его не защитить должным образом – он прослужит совсем недолго. Функцию такой защиты выполняет либо редукционный клапан, позволяющий понизить давление в момент удара, либо резиновые трубки, монтируемы непосредственно перед защищаемым устройством.

Помимо этого, обязательно учитываются следующие важные моменты:

• перед установкой соленоидного клапана проводятся подготовительные работы, сводящиеся к зачистке труб и их разметке;
• место его установки выбирается таким образом, чтобы к нему всегда имелся свободный доступ (на случай замены или ремонта);
• монтаж прибора проводится при полностью отключенном от питающей сети электромагните.

Важно! Перед соленоидным клапаном рекомендуется устанавливать фильтр грубой очистки, задерживающий мелкие грязевые частички.

Процесс механической установки и электрического подключения включает в себя следующие этапы, приведённые в последовательности их исполнения:

• Сначала корпус устройства посредством фланцев с уплотнительными прокладками устанавливается в разрыв трубопровода.
• Затем переходят к подключению электрической части, представленной магнитной катушкой с тремя контактами.
• К двум из них подключается + и – постоянного напряжения 24 В, либо фаза и ноль для соленоидов на 220 В, а третий контакт – заземляющий.

Для подсоединения заземления к корпусу клапана, используется толстый медный проводник, который крепится на сварку к смонтированному защитному контуру.

Материал уплотнительной прокладки

Устройство соленоидного клапана предполагает наличие мембраны для перекрытия рабочего просвета. Чтобы катушка не касалась патрубка, между ними прокладывается специальный уплотнитель. Для изготовления уплотнителя и мембраны применяют следующие материалы:

• Фтор-эластомеры. Маркируются, как FPM (FKM, VITON). Выдерживают температуру в пределах от -300С до +1500С.
• Этилен-пропиленовые эластомеры. Обозначаются EPDM. Не разрушаются при температуре от -400С до +1400С.
• Бутадиен-нитрильный каучук. В сопроводительной документации обозначается NBR. Рекомендованная температура рабочей среды — от -100С до +800С.

Фтор-эластомеры устойчивы к высоким температурам, маслам, продуктам переработки нефти. Этилен-пропилены не разрушаются под воздействием растворов кислот, щелочей, солей металлов. Каучук применяется в топливных системах автотранспорта, в промышленном оборудовании. Холодильный соленоидный клапан может быть прямого действия или с сервоприводом. Устанавливается в компрессорно-конденсаторных агрегатах. Еще один способ применения — монтаж в системе кондиционирования при условии, что она заправлена хладагентами на основе фтора. Могут быть и нормально-открытыми, и нормально-закрытыми. В отдельных случаях дополнительно предусмотрено ручное управление.

Запорный элемент электромеханического действия, выполняющий функцию дистанционного автоматического контроля направлений движения жидкой и газообразной рабочей среды внутри трубопровода. С помощью электромагнитной катушки происходит дозированная подача необходимых объемов потока в определенный момент времени.

Широко применяется на бытовом уровне и в крупных промышленных конструкциях в широком диапазоне рабочих температур. В трубопроводах жилищно-коммунального хозяйства клапан выполняет регулирование среды внутри водопроводной или канализационных систем, центрального отопления. Используется на технологических линиях химических и нефтеперерабатывающих предприятиях, фильтрационных гидропроводах. Применим в сельском хозяйстве: поливочных конструкциях, системах дозирования и смешения.

Принцип работы электромагнитного клапана

Для производства электромагнитных клапанов используются материалы, соответствующие требованиям ГОСТ и международным стандартам. Электромагнитный клапан состоит из нескольких основных элементов:

• Корпус. Может изготавливаться из нержавеющей стали, чугуна, коррозионностойкой латуни, химических полимеров.
• Индукционная катушка с сердечником (соленоид). Располагается в герметичном корпусе, обмотка выполнена из высокопрочной технической меди.
• Уплотнитель. Для обеспечения максимальной герметичности используется полимер политетрафторэтилен (тефлон), термостойкая резина, силикон, каучук, фторопласт.
• Функциональные элементы: плунжер, пружина, шток из нержавеющей маркированной стали.

Как работает электромагнитный клапан

Принцип работы электромагнитного клапана основан на работе элемента управления — электромагнитной катушки. При отсутствии постоянного или переменного тока под механическим давлением пружины, мембрана (поршень) клапана расположены в седле устройства. При подаче электрического напряжения различной мощности к клеммам соленоида, сердечник вовлекается внутрь катушки, обеспечивая открытие или закрытие протокового отверстия. Обесточивание соленоида приводит к закрытию створок. Конструктивные особенности устройства соленоидного клапана могут меняться, в зависимости от его типа.

Типы электромагнитных клапанов

Электромагнитные клапаны распределены на несколько категорий.

По типу рабочего положения выделяют:

По принципу действия электромагнитные клапаны разделяют на:

По типу присоединения к трубопроводу:

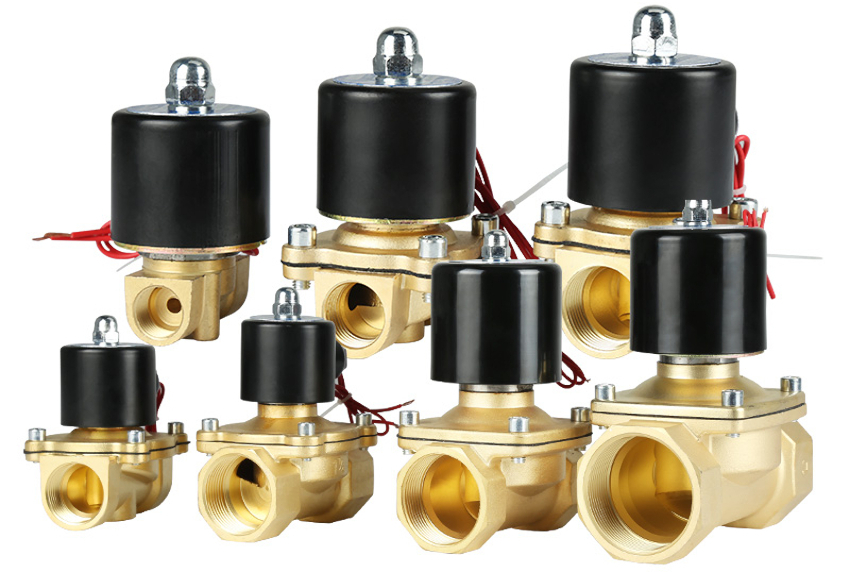

• Муфтовые. Монтаж производится при помощи внутренней трубной резьбы цилиндрической формы, с различным диаметром условного прохода и резьбовым шагом. Условное обозначение диаметра соленоидного клапана указывается в техническом паспорте изделия.
• Фланцевые. Присоединение к трубопроводу с помощью парных фланцев с отверстиями для болтов и шпилек. Применяется в трубопроводах крупного диаметра. При монтаже используется уплотнительное кольцо или прокладка из паронита.

По типу уплотнительной мембраны:

• Мембрана FKM (фтористый каучук). Стандартное уплотнение, применяется для большинства неагрессивных рабочих сред.
• Мембрана NBR (бутадиен-нитрильный каучук). Используется в средах продуктов нефтепереработки: бензин, масла, керосин, диз.топливо.
• Мембрана EPDM (этилен-пропиленовый каучук). Характеризуется повышенной устойчивостью к температурам, работает в среде химических растворов и соединений: щелочей, спиртов, гликолей, кетона, воды и др.

Правила монтажа и эксплуатации

Любые монтажные работы с клапаном проводятся при отсутствии рабочей среды в системе и обесточивании электрической цепи. Перед началом работ следует очистить трубопровод от механических частиц и взвесей.

Как подключить электромагнитный клапан соленоидный. Подключение электромагнитных клапанов в системе производится в горизонтальном положении, катушкой вверх.

• Для правильной работы устройства направление движения среды должно соответствовать указательной стрелке на корпусе.
• Установка электромагнитного клапана производится в месте, доступном для последующего ремонта или обслуживания.
• Запрещена установка клапана в местах с высокими показателями конденсации или вибрации, участках с возможным обледенением трубы, вблизи течей и порывов.
• Установка дополнительных сетчатых фильтров подходящего типоразмера защитит клапан от попадания загрязнений, и, как следствие, снижения его гидравлических характеристик.

Преимущества электромагнитных клапанов

• Автоматический тип работы
• Возможность удаленного управления
• Компактность (малые габаритные и весовые показатели)
• Длительный срок эксплуатации
• Простота монтажа и обслуживания

Причины поломок и методы устранения

Правильная эксплуатация и соблюдение технических параметров, указанных в паспорте изделия обеспечат надежную и длительную работу устройства. В некоторых случаях преждевременные неисправности электромагнитного клапана возможны по нескольким причинам.

• Снижение герметичности изделия может быть вызвано попаданием механических частиц на седло устройства. Рекомендуется демонтаж и чистка устройства с последующей установкой в системе сетчатого фильтра до клапана.
• Выход из строя индукционной катушки может быть обусловлен неправильной мощностью напряжения, подаваемого к клеммам или превышением граничных параметров температуры и давления внутри трубопровода. Следует провести демонтаж устройства и заменить катушку. Попадание влаги на катушку может вызвать короткое замыкание и поломку устройства.
• Неполное открытие/закрытие клапана может стать следствием загрязнения управляющего отверстия, дефектами мембраны или прокладки, остаточным напряжением на соленоиде и др.

Ремонт электромагнитного клапана должен производиться квалифицированным специалистом, имеющим допуск к работе с электрическими сетями.

Производство соленоидных клапанов осуществляется на специализированных заводах трубной арматуры, расположенные практически в каждой стране Европы. Одни из ведущим мировым производителем электромагнитных клапанов являются SMART HYDRODYNAMIC SYSTEMS. Стоимость электромагнитного клапана зависит от его функций, конструктивного типа, диаметра резьбы и фирмы- производителя электромагнитных (соленоидных) клапанов. Для определения необходимого вида устройства можно проконсультироваться со специалистами или посмотреть видео электромагнитного клапана.

В нашем магазины вы можете купить электромагнитный клапан по выгодной цене оптом и в розницу со склада в Москве с доставкой по России. Быстрые отгрузки в города: Санкт-Петербург, Екатеринбург, Казань, Краснодар, Самара, Воронеж, Нижний Новгород, Волгоград, Ростов-на-Дону, Челябинск, Новосибирск, Омск, Уфа, Красноярск, Пермь.
