Как правильно установить блок автоматики в сборе с назальной станцией и подключить насосную станцию к водопроводу

Как подключить автоматику к гидроаккумулятору

Чтобы правильно произвести подключение, необходимо понимать, каким способом работает вся установка. Производители закачивают в воздушный резервуар воздух под давлением 1,5 атмосферы. Через ниппель можно регулировать это значение и подкачивать кислород.

После подсоединения патрубков устройство начинает закачивать влагу в водную грушу (или по ту сторону диафрагмы). Она растет, мембрана постепенно сдвигается и, как результат, менее плотный воздух начинает приобретать все большее давление. Когда оно достигает определенных (заводских или заданных вручную) параметров, реле отключается и электрический контур размыкается – вода больше не поступает.

Затем пользователь приеменяет ресурс, например, включает кран в ванной или запускает стиральную машинку. При этом сжатый кислород под постоянным напором выталкивает жидкость, собранную в мембранной груше. А когда количество воздушных атмосфер снова опускается до исходного значения, реле реагирует и дает команду включить оборудование.

Важный нюанс, который нужно учесть при подключении гидроаккумуляторного бака, – следует сделать так, чтобы при наборе больших объемов воды, она поступала транзитом от скважины сразу к точке расхода, минуя накопительный резервуар. А уже после того, как краны будут перекрыты, будет наполняться груша. Это актуально в двух случаях:

• при маленьких объемах гидробака – такой не спасет от частых включений/выключений, но зато хорошо снимает гидроудары;
• когда набирается большая ванная или расходуется влага для орошения посадок.

Также стоит отметить, что иногда происходят неполадки, например, подтекание капель через ниппель или отсутствие постоянного давления в резервуаре. Это может свидетельствовать о неправильном подсоединении аппарата или его поломке.

Преимущества наличия гидроаккумулятора в насосной станции

Вид устройства классической насосной станции, оснащенной гидроаккумулятором – это новое поколения насосного оборудования. Благодаря наличию таких деталей как реле давления-значительно уменьшилось количество недостатков и неточностей в работе системы. Реле регулирует давление воды в зависимости силы давления в системе водообеспечения. При незначительном расходе воды насос не включается, что приводит к уменьшению количества активных циклов компрессора и продлению срока его эксплуатации.

• компрессор;
• мембранный напорный бак (гидроаккумулятор);
• реле контроля напора;
• манометр;
• кабель;
• заземляющие клеммы.

https://youtube.com/watch?v=SRDp5VRHYYU%3Frel%3D0

Автоматика блока управления компрессором

К автоматической части насосной станции относятся два датчика – реле давления и датчик контроля протока воды.

Датчик протока воды – отвечает за защита устройства от сухого хода. Статистически, часто причиной неисправностей компрессоров выступает перегрев и работа насосной станции на сухом ходу. Сухой ход — это вариант работы насоса, при котором двигатель работает, а воду не качает. Любой глубинный погружной насос требует стабильного и качественного охлаждения. Поверхностные же насосы охлаждаются за счет перекачиваемой жидкости. Запуск двигателя без перекачки воды – прямой путь к капитальному ремонту либо замене всей насосной станции.

Датчик потока состоит из стеклянной колбы с металлическими пластинами внутри (геркона) и магнитного клапана. Роль контакта, который реагирует на положение магнита, выполняет концевой переключатель, он герметичный и расположен не в потоке воды. С другой стороны, располагается второй магнит. Он создает контрсилу для возврата клапана к исходному расположению, в момент, когда сила напора воды уменьшается.

https://youtube.com/watch?v=tvzVDCJBtt8%3Frel%3D0

При наполнении насоса вода действует на клапан, и он начинает вращение вокруг своей оси. Такие движение пододвигают магнит к переключателю, который приводится к действию, созданным магнитным полем. Переключатель соединяет контакты компрессора и сети. Когда подача воды останавливается-лепесток возвращается на исходную позицию, и насос выключается.

Датчик давления это двух контактное реле, срабатывающее под давлением воды.

Принцип его действия – регулировка и поддержание рабочего давления в гидроаккумуляторе. При уменьшении давления к минимальным показаниям, релейные контакты замыкаются и запускают насос. При максимальных значения давления в мембранном баке, контакты размыкаются и насос отключается. Такая система обеспечивает правильную работу гидробака.

Насосная станция для частного дома

Конструктивные особенности оборудования могут отличаться у разных производителей. Например, реле давления может быть подключено на гибком шланге или закреплено на трубе или резервуаре. Однако общая конструкция у всех одинакова.

В состав станции входят:

• различные виды насосов для повышения давления воды;
• вспомогательные элементы;
• гидроаккумулятор;
• напорный бак;
• элементы автоматики.

Производители предлагают оборудование, выполненное из чугуна, нержавейки или пластика.

Чугун

Насосное оборудование в корпусе из чугуна работают практически бесшумно. Невысокая стоимость – основное преимущество таких установок.

Важно! При выборе насосного оборудования в чугунном корпусе следует обратить внимание на антикоррозийную защиту внутренних стенок.

Основным недостатком такого материала можно считать большой вес. Кроме того, у него даже при хорошей антикоррозийной защите может образовываться налет в виде ржавчины.

Нержавеющая сталь

Корпуса из нержавейки такими недостатками не обладают. Два момента, на которые следует обратить внимание – шумная работа и высокая цена.

Высокопрочный пластик

Современный пластик по своим прочностным характеристикам не уступает чугуну или нержавейке.

Полимеры собрали основные достоинства своих предшественников:

• низкий уровень шума;
• при контакте с водой не изменяют свои физические параметры;
• небольшой вес;
• бюджетная стоимость.

Типы и виды, особенности подключения

Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.

Поверхностные и погружные

Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они  установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т. Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.

Схема водоснабжения частного дома с насосной станцией с поверхностным насосом

При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.

Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.

Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м

Недостаток этой системы в том, что она не любит присутствия воздуха в трубах (шлангах), из-за чего запуск системы — хлопотное и отвественное мероприятие.

Тихие и шумные

Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.

• Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
• Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.

Как провести воду из колодца или скважины в дом, читайте тут.

Насосные станции без гидроаккумулятора и с гидроаккумулятором

Для подъема воды из скважины или колодца, а также для ее дальнейшей транспортировки по трубам автономной системы водоснабжения загородного дома или дачи может использоваться насосное оборудование различных типов. Достаточно часто в этих целях применяют насосную станцию без гидроаккумулятора или установку, оснащенную гидробаком.

Насосные станции без гидроаккумулятора

Насосные станции с гидроаккумулятором, которые отличаются более сложной конструкцией, если сравнивать их с устройствами без гидробака, кроме стабильности напора транспортируемой ими по трубопроводу жидкой среды, способны обеспечить бесперебойность ее подачи в течение некоторого времени даже в тех случаях, когда сам насос не работает из-за поломки или сбоя в сети электроснабжения.

Принцип действия насосных станций с гидробаком

Насосная станция с гидроаккумулятором, используемая для откачивания из подземного источника и дальнейшей транспортировки по трубопроводу воды, – это целый комплекс технических устройств, основным из которых является водяной насос.

Устройство насосной станции с гидробаком

Принцип действия насосной станции с гидроаккумулятором заключается в следующем.

• По помещенному в скважину или колодец шлангу, оснащенному фильтром грубой очистки и обратным клапаном, вода откачивается из подземного источника и направляется в гидроаккумулятор. Гидробак, представляющий собой емкость с мембраной, разделяющей в нем жидкую и воздушную среды, отвечает за циклы включения и выключения насосного оборудования.
• Вода поступает в гидроаккумулятор до полного натяжения мембраны, с другой стороны которой находится половина емкости с воздухом, закачанным под определенным давлением.
• Как только та половина гидробака, в которую поступает вода, заполняется до предела, реле давления насосной станции автоматически отключает работу насоса.
• После того как вода из гидроаккумулятора начинает поступать в трубопроводную систему, давление жидкости в гидробаке падает до критического значения, а реле давления подает сигнал на включение насоса.

Принцип действия гидроаккумулятора

Преимущества и недостатки насосных станций с гидроаккумулятором

Если говорить о достоинствах, которыми обладает насос с гидроаккумулятором, то к наиболее значимым из них обычно относят следующие.

• В водопроводах, обслуживаемых насосными станциями с гидроаккумулятором, который всегда заполнен, обеспечивается постоянное наличие воды.
• Гидроаккумулятор для насосной станции, основным конструктивным элементом которого является мембрана, создающая требуемый напор жидкой среды в системе, обеспечивает подачу воды в трубопровод даже в тех случаях, когда не функционирует насос. Однако вода в трубопровод при неработающем насосе будет поступать только до того момента, пока она не закончится в емкости гидробака.
• Использование гидроаккумулятора позволяет исключить такое негативное явление, как гидроудар в трубопроводной системе.
• Насосы для воды, эксплуатируемые в комплекте с гидробаком, отличаются более длительным сроком службы, так как работают в более щадящем режиме, включаясь только в те моменты, когда уровень жидкости в гидроаккумуляторе падает до критической отметки.

Для обеспечения эффективной работы насосной станции, оснащенной гидроаккумулятором, очень важно, чтобы реле давления, которое на ней установлено, было правильно отрегулировано.

Для любой системы водоснабжения можно подобрать подходящий гидроаккумулятор

Среди недостатков насосных станций с гидробаком можно выделить следующие.

• Необходимо отвести приличную площадь для установки такого оборудования, что объясняется большими габаритами гидроаккумулятора.
• При выходе из строя реле давления площадка, на которой установлено такое оборудование, будет заливаться водой.
• Особенности устройства гидробака предполагают необходимость регулярного (раз в 2–3 месяца) стравливания воздуха из его емкости, что обеспечивает эффективность работы такого оборудования (устройство гидроаккумулятора предполагает наличие специального клапана для этой процедуры).

Виды гидроаккумуляторов для оснащения насосных станций

В оснащении насосной станции для дома могут использоваться различные виды гидроаккумуляторов. Отличаться друг от друга такие устройства могут не только своей емкостью, но и конструктивным исполнением. Так, по последнему параметру различают гидроаккумуляторы двух основных типов:

• вертикальные (их конструктивная схема предполагает, что клапан, через который стравливается скапливающийся воздух, располагается в верхней части бака);
• горизонтальные (чтобы снизить воздушное давление в гидроаккумуляторе данного типа, используют специальный кран, устанавливаемый с тыльной части бака).

Гидробаки могут быть с мембраной или с грушей

Для того чтобы понять, как работает гидроаккумулятор, необходимо узнать, из чего состоит такое устройство. Основными элементами конструкции гидроаккумулятора являются:

• бак, который изготавливается преимущественно из металла;
• мембрана для гидроаккумулятора, которая разделяет его бак на две половины;
• ниппель, через который в гидроаккумулятор закачивается воздух;
• выходной патрубок, через который находящаяся в гидроаккумуляторе вода поступает в трубопроводную систему.

Устройство гидроаккумулятора насосной станции

Более подробно принцип работы гидроаккумулятора, который обязательно функционирует в паре с реле давления, можно описать следующим образом.

• Закачиваемая в бак устройства вода сжимает мембрану, с обратной стороны которой (в другой половине бака) находится воздушная среда, характеризующаяся определенным давлением.
• Давление воздуха, находящегося в одной половине гидробака, через мембрану воздействует на воду во второй половине емкости, также создавая в ней давление, способствующее выдавливанию жидкой среды через выходной патрубок под определенным напором.

Фазы работы гидробака

Насосные станции без мембранного бака

Водоснабжение также можно организовать с помощью насосных станций без гидроаккумулятора. Если для этого используются хороший насос и вся необходимая автоматика для насоса, то такое оборудование вполне способно обеспечить транспортировку воды по трубопроводной системе под постоянным напором. Устройство насосной станции водоснабжения данного типа включает в себя насос, а также приборы контроля и механизмы управления, которые обеспечивают его работу в автоматическом режиме.

Принцип работы насосной станции, в оснащении которой отсутствует гидроаккумулятор, заключается в следующем: при открывании крана на любой из водозаборных точек датчики и реле, установленные на таком оборудовании, автоматически включают насос, который начинает откачивать воду непосредственно из подземного источника – скважины или колодца. Как только кран закрывается, насос автоматически перестает работать. Таким образом, принцип действия данных насосных станций достаточно прост, что определяет как плюсы, так и минусы этого оборудования.

Схема водоснабжения дома без гидроаккумулятора

К достоинствам насосных станций, не оснащенных гидроаккумулятором, следует отнести компактные размеры, а также то, что они способны создавать поток жидкости с бóльшим напором, чем станции, оснащенные гидробаком. Из минусов станций данного типа следует отметить то, что насосы в них работают в более интенсивном режиме и, соответственно, значительно быстрее выходят из строя, чем в станциях, оснащенных гидроаккумулятором. Кроме того, такие станции не могут обеспечить подачу воды в трубопроводную систему в тех случаях, когда возникают перебои с электроснабжением и насос перестает работать.

Автоматическая насосная станция без гидроаккумулятора с электронным контроллером, обеспечивающим поддержание постоянного напора и исключающим частые включения-выключения насоса

Насосные станции без гидроаккумулятора целесообразно использовать тогда, когда водопроводной системой, которую они обслуживают, пользуется не более двух человек. Когда же в загородном доме или на даче живет большее количество людей, такие станции лучше не применять, отдав предпочтение оборудованию, оснащенному гидробаком.

При установке любого насосного оборудования, описанного выше, следует надежно защитить его от воздействия низких температур. Это позволит избежать замерзания воды в трубопроводной системе и, соответственно, даст возможность пользоваться насосной станцией в круглогодичном режиме.

Насосная станция без гидроаккумулятора: принцип работы, автоматика, устройство

Принцип работы насосных станций без гидроаккумулятора. Виды, устройство, а также плюсы и минусы использования гидроаккумуляторов для насосных станций.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

• возможность подачи воды при отсутствии электроснабжения,
• стабильность напора в системе,
• компактность и небольшой вес комплексного оборудования,
• возможность выбора места установки,
• экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
• долговечность оборудования.

Назначение гидробака

Его также называют накопительным баком. Основная задача прибора, что видно уже из названия, – это накопление жидкости для последующей равномерной подачи под постоянным напором. Он является незаменимым элементом. И у него есть несколько функций:

• Сокращение числа включений и отключений оборудования. Если устройство подключается напрямую к крану, то каждый раз, когда пользователь поворачивает вентиль, включается устройство. Но это сильно изнашивает его, приводит к скорой поломке. А при наличии гидробака потребность в постоянном подключении нет – это делается только тогда, когда в резервуаре уровень воды становится ниже определенных границ. Это приводит к минимизации гидроударов и, как следствие, к продлению срока эксплуатации.
• Создает небольшой запас воды. Это важно в тех случаях, когда отключают электроэнергию. Но даже на удаленном участке вы не останетесь без жизненно необходимого ресурса, на некоторое время его хватит. Это также можно назвать независимостью, временной автономностью от электричества.
• Поддерживает постоянное давление. Напор остается стабильным даже при высоких расходах жидкости. При этом нет зависимости от уровня грунтовых вод, как при прямом подключении без накопительного резервуара.

Таким образом, мы настоятельно рекомендуем при подсоединении гидроаккумулятора заняться установкой гидробака в частном доме.

Возможные ошибки при отладки реле давления

При регулировке реле необходимо помнить, что маленькая пружина более чувствительна, нежели большая. Гайку на первой надо крутить медленней и осторожней. И главное, маленькая пружина устанавливает не само давление воды выключения насоса, а дельту между порогами срабатывания автоматики.

Данную разницу при настройке рекомендуется подбирать в районе 2 атм. Это соответствует нормальной наполняемости гидроаккумулятора водой (наполовину). Если дельту выставить около 1 атм. , то бак заполнится лишь на 25–30%. А это слишком мало, насос станет работать вхолостую.

Еще один момент – нижний порог не должен превышать 80% от максимума давления для конкретного реле, идущего с насосным оборудованием. Если напор выходит в кранах недостаточным, то релейный коммутатор придется менять на более «мощный».

Проверку давления насосной станции рекомендуется производить раз в полгода. Надо будет полностью сливать воду. А потом включать ее, проверяя по манометру реальные значения порогов. В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать проблем. Необходимо подкрутить ключом или отверткой лишь пару гаек на двух пружинах.

Насосные станции для дома – устройство и некоторые виды ремонта

Есть вещи, которые можно сделать самостоятельно, например:

• произвести прочистку обратного клапана и всей системы, труб;
• прочистить фильтр грубой очистки;
• настроить реле;
• поставить дополнительный накопительный бак;
• произвести демонтаж старой конструкции и пр.

Но другие ремонтные работы требуют специализированных знаний и опыта. Так мы рекомендуем обращаться к специалистам, когда вопрос касается поломки гидробака.

Замена груши гидроаккумулятора

Мембрана – самое чувствительное место у водного резервуара, поскольку именно она ежедневно подвергается непосредственному воздействию. Когда она пробита, появляются первые симптомы – снижается напор воды в кране, а также она подается рывками, с воздушными массами. Основной критерий, по которому определяется наличие пробоя – это давление в клапане, оно должно быть 1,5 атмосфер. В обратном случае производится замена:

• Первый шаг — демонтаж.
• Затем сливается вода.
• Откручивается фланец.
• Вытаскивается мембрана.
• Изнутри удаляется ржавчина, если она есть, резервуар просушивается.
• Монтируется новая груша, система собирается в обратном порядке.
• Делаются тестовые запуски на предмет утечек.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

• Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
• Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
• Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
• Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
• Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

• При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
• При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Какое выбрать насосное оборудование

Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Как устроена насосная станция?

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

• вода идет самотеком, поэтому низкий напор;
• большие габариты;
• сложность монтажа;
• бак должен быть установлен выше уровня самой станции;
• если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков. Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

• насосным агрегатом;
• мембранным напорным баком, ограничивающим число запуска насоса;
• реле давления;
• манометром;
• кабелем;
• разъемом для подключения;
• клеммами для заземления.

Насосные станции на каналахПравить

Рабочее колесо вертикального мелиоративного насоса ОПВ-10-185Г, используемого для подачи воды в магистральные каналы на перекачивающих насосных станциях Саратовского оросительно-обводнительного канала имени Е. Алексеевского. Имеет гидропривод для поворота лопастей с целью изменения объёма подаваемой воды. Диаметр рабочего колеса 1850 мм, водоподача 14—17 куб. /с, рабочий напор 18 м. Комплектуется вертикальным синхронным электродвигателем ВДС 2-325/44-18УХЛ4 мощностью 5000 кВт. Экспонат в Парке Победы (Саратов).

Насосные станции часто встречаются в странах с развитой системой каналов. Из-за работы системы шлюзов на канале уровень воды падает на верхней части канала при каждом прохождении судов через шлюзы. Кроме того, многие шлюзы не герметичны, и вода просачивается из верхней части канала в нижнюю.

Очевидно, что уровень воды в верхней части канала требуется поднять (компенсировать), иначе, в конечном итоге, уровня воды перед шлюзом не хватит для судоходства. Обычно каналам требуются дополнительные объёмы воды, которые поступают путём направления воды из рек и ручьёв в верхнюю часть канала. Однако при отсутствии таких источников для поддержания уровня используется насосная станция.

Вихревые насосы

Такой тип компрессоров используются для перекачки воды из баков, скважин и колодцев. Несмотря на небольшие размеры, они выдают стабильный напор.

• рабочее колесо с лопастями;
• корпус;
• приводной вал.

В результате вращения рабочего колеса создается центробежная сила, которая нагнетает жидкость к выпускному отверстию.

Строение вихревого насоса

Устройство и принцип работы насосной станции

Насосная станция — это оборудование, предназначенное для обеспечения водоснабжения и для повышения давления в трубопроводной системе.

Для того, чтобы не ошибиться в выборе оборудования этого типа хозяину необходимо знать принцип работы и устройство насосной станции.

Повысительная насосная станция для частного дома в этом случае является очень хорошим вариантом, ведь она позволяет осуществить автоматическую подкачку и подачу воды в любую необходимую Вам точку дома, а так же она способна обеспечить необходимое давление в водопроводе при любых условиях, даже при выключенном насосе.

Насосная станция для воды абсолютна автономна и не требует вмешательства и постоянного контроля. Для её работоспособности необходимо только подключение к электрической сети.

В этой статье будет рассмотрено устройство насосной станции и входящих в её комплектацию гидроаккумулятора и управляющих реле, а так же принцип работы оборудования.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

• повышения температуры (перегрева) насоса,
• перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Устройство накопительного бака

Он выполняет функцию накопления и выдачи воды. Через входное отверстие, благодаря нагнетанию насосом высокого давления, поступает жидкость, которая накапливается в процессе работы насоса, как только пиковое установленное значение достигнуто, автоматика отключает устройство и вода поступает в систему только из резервуара. Рассмотрим устройство гидроаккумулятора насосной станции.

Гидроаккумулятор – это накопительный резервуар, который используется в системах водоснабжения закрытого типа. Гидроаккумулятор состоит из двух основных и двух вспомогательных частей. Основные части – это корпус бака и резиновая мембрана. Вспомогательные – это фланец устройства и ниппель.

Стандартный накопительный бак изготавливают из тонкой углеродистой стали, а сверху покрывают эмалью. Благодаря окрашиванию, процесс коррозии происходит максимально медленно, и аппарат допускается к установке в сырых помещениях. Внутри железного бака находится мембрана, которая является накопителем воды.

Мембрана изготовлена из высококачественного каучука EPDM. С одной стороны мембрана имеет резиновый хвостик, предназначен он для крепления к кронштейну, установленному в глубине бака. С другой груша имеет заливную горловину, которая прижимается при помощи фланца и фиксируется болтами. Очень важно равномерно затягивать соединение, от его герметичности зависит эффективность работы устройства.

Ниппель находится на противоположной стороне бака и в точности напоминает автомобильный. Ниппель играет роль клапана, который запускает и удерживает воздух. Накачанный воздух оказывает давление на воду, которая находится в мембране. Рассмотрим принцип работы гидроаккумулятора насосной станции.

Гидроаккумуляторы бывают вертикального и горизонтального типа, имеют наваренную площадку для крепления насоса и опорные кронштейны. Крепление бака является обязательным шагом перед запуском установки, потому, что устройство является компенсатором и может быть подвержено толчкам (гидроудар – это резкое изменение давления в системе).

https://youtube.com/watch?v=yKk0lYubFu0%3Frel%3D0

Чем хороша насосная станция без гидроаккумулятора

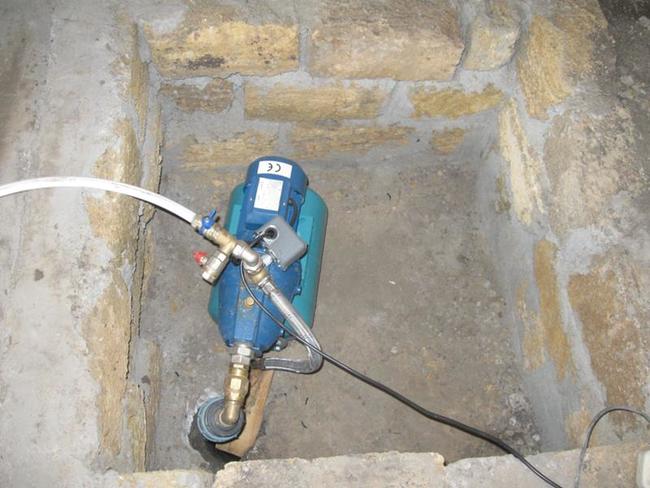

Насосная станция без гидроаккумулятора стоит на многих дачных участках. Его основное отличие от насосов с гидроаккумулятором, это, как вы правильно могли заметить, отсутствие гидроаккумулятора.

Если у насоса его нет, то, скорее всего, он работает с накопительным баком. Это вторая разновидность насосных станций. Это старая конструкция, но она по-прежнему используется на дачах. Количество воды в баке можно оценить по поплавку, который ставить в бак. Когда объём воды уменьшился до предельных значений, то в этот момент срабатывает датчик. Он в этот момент посылает сигнал, чтобы началась подкачка воды.

Накопительный бак очень большой, поэтому его использует меньше и меньше.

Среди минусов системы можно выделить:

• Низкий напор воды;
• Большие размеры бака;
• Трудность установки;
• Накопительный бак надо устанавливать выше уровня насоса;
• При поломке датчика, который сигнализирует о переполнении, вода может затопить дом.

Главным преимуществом такого насоса является низкая стоимость. Гидроаккумулятор стоит не дешево, поэтому без него вы сможете сэкономить деньги.

Насосная станция без гидроаккумулятора с наличием накопительного бака – это прошлый век. Дачники не рекомендуют покупать его, если есть возможность купить насос с гидроаккумулятором. Несмотря на низкую стоимость на такие насосы, вы рискуете затопить свой дом водой. Поэтому, лучше не приобретайте такие насосы.
