Как читать электрические схемы и где они используются. какие существуют виды электрических схем?

Виды принципиальных схем

Модели электрических приборов, аппаратов, оборудования, выполненные при помощи цифровых и буквенных символов, а также графических изображений, предназначенные для понимания принципов работы электрических цепей и физических процессов, протекающих в них, называются принципиальными схемами.

В отличие от монтажных они не содержат данных о расположении деталей на печатных платах. Назначение такого типа чертежей – показать соединения элементов между собой, указать их тип и важные параметры для чтения схемы. При необходимости графические материалы дополняются таблицами, текстовыми сносками, диаграммами.

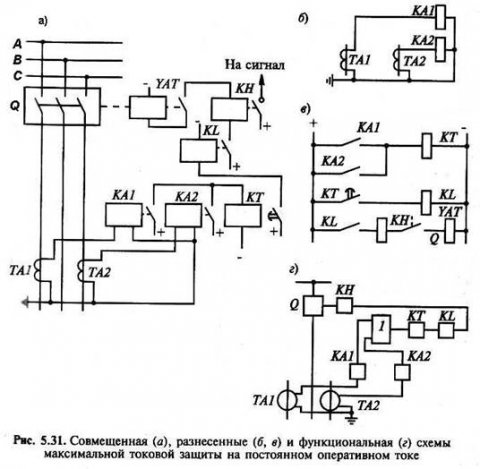

Техническая документация такого рода делится на 2 вида:

• Разнесенная (многолинейная) – по строкам (обозначенным арабскими цифрами) изображаются разные цепи, а в каждой строке последовательно располагаются все элементы одной цепи. Этот способ подходит для сложных электроприборов и устройств автоматики, содержащих большое количество реле и контактных групп в трехфазных системах.
• Совмещенная (однолинейная) – более наглядный вид графического изображения электрических связей между элементами цепей. В них на одном чертеже могут быть обозначены первичные цепи со схемами соединений совместно с устройствами управления выключателями, автоматикой, релейной защитой. Такие схемы становятся менее востребованными по мере усложнения конструкций.

Виды электрических схем.

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Виды электрических схем

Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. Принципиальные схемы могут быть однолинейными и полными.

Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Схематичное изображение выключателей и переключателей.

В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.

Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Значки легко запоминаются.

Отсутствует обозначение в нормативах дифавтоматов и УЗО. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.

В — значок электричества, отображающий переменное напряжение.

Е — ИМ, на который дополнительно установлен ручной привод. Ноябрь г.

Урок 2 Условные графические обозначения элементов цепи

Функциональная схема

Она не отображает детально конструкцию, а содержит изображение основных блоков устройства с подписями и функциональных узлов. Ориентируясь на данный чертеж, можно только узнать о том, как работает вся система прибора, как связаны между собой различные элементы. Функциональную схему целесообразно применять для описания, например, сложного электронного устройства, но не всегда для устройств электроснабжения.

Принципиальная схема

Содержит в себе определенный набор обозначений элементов, в соответствии с составом прибора. Для верной расшифровки чертежа необходимо знать основные условно графические отображения электроэлементов. В таком виде схем указываются связи между устройствами и сами их составляющие элементы. Для отображения силовых линий целесообразно чертить линейную схему, а для указания видов электрических цепей и проборов контроля, управления – полная принципиальная.

Следует отметить, что на однолинейных чертежах изображена только силовая часть конструкции, а на полных принципиальных приводятся все элементы цепи.

Монтажная схема

Используется при установке элементов на печатные платы, при сборке приборов и электрических цепей. С её помощью мастер определяет какой компонент куда следует разместить, на каком расстоянии друг от друга и в какой последовательности, согласно буквенно-цифровой аббревиатуре рядом с элементом, расшифровка которой приводится либо отдельным документом, либо располагается таблицей в правом нижнем углу над основной надписью. Помимо этого, допускается расстановка номиналов.

Подробную информацию по каждому виду схем можно найти в ГОСТе 2. 702-2011.

Буквенные обозначения

Помимо графических, есть также буквенные обозначения. Без их использования при чтении схем и чертежей может возникнуть масса нестыковок. Как и графическая, буквенно-цифровая маркировка регламентируется ГОСТом и нормативными документами. В списке ниже указано буквенно-цифровое обозначение основных элементов электросхем:

• Выключатели, контроллеры и переключатели — В;
• Электрические генераторы и двигатели — Г;
• Диоды — Д;
• Кнопки — Кн;
• Лампы — Л;
• Электрические двигатели различных типов — М;
• Предохранители — Пр;
• Выпрямители — Вп;
• Магнитные пускатели и контакторы — К;
• Конденсаторы — С;
• Кнопки управления — Ку;
• Электромагниты — Эм;
• Катушки индуктивности — L;
• Реле — Р;
• Резисторы — R.

Обозначения кинематических чертежей

Виды электрических схем и назначение каждой

В следующих разделах рассказано о том, какие схемы бывают. Эти документы описывают функциональное назначение радиотехнических устройств и отдельных компонентов, алгоритмы работы. Их используют в процессе сборки, для поиска неисправностей и ремонта. Для удобства пользователей применяют специальное разделение на несколько групп.

Что такое структурная электрическая схема

Эта схема объясняет структуру устройства, целевое назначение отдельных компонентов и взаимные связи между ними. Такие чертежи создают на первичной стадии подготовки проекта. Отдельные блоки обозначают прямоугольниками, в которые вписывают название соответствующих функциональных компонентов. Стрелками указывают путь обработки исходного сигнала, ход иных рабочих процессов.

К сведению! Если в схеме есть много элементов, допустимо цифровое обозначение. К чертежу прилагают таблицу, в которую заносят данные о наименованиях.

Для объяснения сложных процессов дополнительно размещают значения электрических величин в контрольных точках, диаграммы, графики, иные материалы.

Функциональная электрическая схема

Тиристорное пусковое устройство

Как видно по чертежу, разница с предыдущим типом документации заключается в более подробном представлении отдельных частей. На чертеже указывают не только функциональные узлы, но и отдельные электротехнические изделия. Общие данные дополняют картинками с формой сигналов, значениями силы тока и амплитуды напряжения, другими пояснениями.

Однолинейная электрическая схема

Этим термином обозначают особую технологию создания чертежей. Несколько проводов в кабеле обозначают одной линией. На рисунке показан пример двухфазного электропитания жилого объекта недвижимости. Количество проводников отмечено косыми чёрточками и стандартными обозначениями L и N (фаза и рабочий нуль, соответственно). Отдельно указаны цепи заземления (PE). Такой приём снижает сложность чертежей, упрощает изучение сложных схем.

Как пользуются монтажной электрической схемой

Чертежи этой категории упрощают выполнение монтажных операций

Такие схемы дополняют сведениями о размещении (особенностях) отдельных функциональных компонентов. Указывают:

• высоту розеток над уровнем пола;
• необходимое исполнение выключателей для помещений с повышенной влажностью;
• козырьки и другие защитные средства при установке изделий на открытом воздухе.

В некоторых ситуациях комплект дополняют чертежами с описанием общестроительных и отделочных работ, инструкциями по проверке и наладке.

Принципиальная электрическая схема

Устройство ручного управления пожарными насосами со световой и звуковой сигнализацией

Такие чертежи отличаются максимальной информативностью, так как содержат описание всех элементов и электрических цепей. В этом примере приведена пояснительная записка, содержащая сведения о рабочем алгоритме и особенностях конкретного проекта. В таблицу занесены данные о марках насосов, особенностях иных компонентов. С помощью диаграммы уточнена функциональность контактной группы.

Принципиальная электрическая схема телевизоров «Витязь»

Объединённая схема

Электрическое оборудование автомобиля

Подобные рисунки (чертежи) применяют для описания сложных устройств. Объединяют несколько типов схем с оформлением по действующим правилам.

Какие виды электросхем могут пригодиться?

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг – это знакомство с видами электрических схем.

Схема щита, использующая реальные изображения коммутационных, защитных устройств, – электрические связи изображены цветными проводами. По сути, она не имеет ничего общего с профессиональной документацией, которая сопровождает проекты по энергоснабжению дома

Вся информация о видах схем изложена в новой редакции ГОСТ 2. 702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа – ГОСТ 2. 701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна – электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр. , всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 — функциональная схема

Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.

А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.

Образец функциональной схемы. Она содержит минимум условных обозначений. Вся информация представлена блоками с подписями — наименованиями устройств. По чертежу можно понять, как элементы связаны между собой

Тип #2 — принципиальная схема

Принципиальная схема, в отличие от функциональной – это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними. Если схема сложная, содержащая, например, резервирующие цепи, то эксплуатационники пользуются оперативным схемами, дающими представление о «сегодняшнем положении коммутационных аппаратов».

Если же нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Вариант принципиальной схемы для электроснабжения дома с обозначением розеток, выключателей, разъема подключения электроплиты, звонка и его кнопки, светильников, автоматических предохранителей

Тип #3 — монтажная схема

Монтажная схема – документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.

Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты. Прямо в схеме можно расставить номиналы и длину цепей.

Образец примитивной, но понятной и читаемой монтажной схемы для электроразводки частного дома, который можно составить самостоятельно, пользуясь ограниченным набором условных обозначений

Требования по всем видам схематической документации изложены в ГОСТ 2. 702-2011, именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.

Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.

Правила прочтения схем и работы по ним

Для того чтобы быстро и правильно читать электросхемы, нужно:

• Знать условно-графические обозначения элементов: конденсаторов, резисторов, катушек индуктивности, реле, двигателей, выключателей, батарей, ламп и других.
• Уметь мысленно разделять сложные цепи на простые, пользоваться дополнительно структурными и функциональными разновидностями схем. Изучать чертежи следует систематизированно, в соответствии с логикой работы устройства. Если на документах имеются ссылки на другие источники, необходимо ознакомиться и с ними.
• Изучение работы схемы может потребовать построить диаграммы взаимодействия отдельных участков цепи, отражающих очередность срабатывания телеметрии, автоматики, защиты.

Эта информация поможет оценить вероятность неисправностей элементов, отсутствия должных контактов или возникновения ложных связей.

Схема цепей управления выполнена строчным способом. Так что их отличить просто. Комплект номенклатура схем на изделие установку должен быть минимальным, но содержать сведения в объеме, достаточном для проектирования, изготовления, эксплуатации и ремонта изделия установки. Обозначение контактов допускается записывать с квалифицирующим символом по ГОСТ 2. Условные обозначения катушек контакторов и реле разных типов импульсная, фотореле, реле времени В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. Некоторые общие требования к выполнению схем. Обозначение схем. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Причем количество пар галочек или кружочков обозначает количество проводов. Из всех видов схем при проектировании электротехнической аппаратуры наибольшее распространение имеют электрические схемы различных типов, прежде всего, электрические принципиальные схемы, основные правила выполнения чертежей которых излагаются в настоящих методических указаниях. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.

Некоторые общие требования к выполнению схем. Выглядят они как прямоугольник с небольшими графическими дополнениями. При разнесенном способе изображения одинаковых элементов устройств обозначения выводов контактов указывают на каждой составной части элемента устройства.

Линии связи, идущие от средней точки между этими элементами, выполнены в однолинейном представлении, обозначены порядковыми номерами 1— Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. В — Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите. На принципиальных схемах кроме схем радиоэлектроники и вычислительной техники допускается обозначать электрические цепи по ГОСТ 2. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей.

Выдержки оттуда с таблице ниже. Размеры в ЕСКД Размеры графических и буквенных изображений на чертеже, толщина линий не должны отличаться, но допустимо их пропорционально изменять в чертеже. Как читать электрические схемы. <noscript><iframe loading=»lazy» src=»https://www. youtube. com/embed/KuG7QpKvmV8″ width=»800″ height=»500″ frameborder=»0″ allowfullscreen=»allowfullscreen»></noscript>

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТаКраткое описание
2. 710 81В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы. 747 68Требования к размерам отображения элементов в графическом виде. 614 88Принятые нормы  для планов электрооборудования и проводки. 755 87Отображение на схемах коммутационных устройств и контактных соединений
2. 756 76Нормы для воспринимающих частей электромеханического оборудования. 709 89Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода. 404 85Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2. 755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Графическое обозначение электроэнергетических объектов на схемах

Наименование объектаОбозначение объекта существующегопроектируемогонамечаемого Электростанция. Общее обозначение Электростанция тепловая ТЭС. Общее обозначение, ГРЭС Электростанция тепловая с выдачей тепловой энергии потребителю ТЭЦ Электростанция гидравлическая. Общее обозначение Электростанция атомная Подстанция. Общее обозначение Подстанция переменного тока 35 кВ Подстанция переменного тока 110 кВ Подстанция переменного тока 220 кВ Подстанции переменного тока 500 кВ Подстанции тяговые переменного тока Подстанция тяговая постоянного тока Линия электропередач. Общее обозначение Линия электропередачи до 1 кВ Линия электропередач свыше 1 кВ Кабельная линия Воздушная линия Линия электропередач постоянного тока± 110±110±110

Электрическая схема. Чтение, оформление и обозначения на схемах

• 1. Виды электрических схем1.1. Структурная схема1.2. Функциональная схема1.3. Принципиальная схема1.4. Монтажная схема1.5. Объединенная схема
• 1.1. Структурная схема
• 1.2. Функциональная схема
• 1.3. Принципиальная схема
• 1.4. Монтажная схема
• 1.5. Объединенная схема
• 2. Условно-графические обозначения на электрических схемах
• 3. Чтение электрических схем

Электрическая схема представляет собой документ, в котором по правилам ГОСТ обозначаются связи между составными частями устройств, работающих за счет протекания электроэнергии. Как Вы понимаете, этот чертеж дает понимание электрикам о том, как работает установка и из каких элементов она состоит. Основное назначение электросхемы – помощь в подключении установок, а также поиске неисправности в цепи.

Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2. 701-84, существуют следующие виды схем (в скобках краткое обозначение):

• Электрические (Э).
• Гидравлические (Г).
• Пневматические (П).
• Газовые (Х).
• Кинематические (К).
• Вакуумные (В).
• Оптические (Л).
• Энергетические (Р).
• Деления (Е).
• Комбинированные (С).

Что, касается типов, основными считаются:

• Структурные (1).
• Функциональные (2).
• Принципиальные (полные) (3).
• Соединений (монтажные) (4).
• Подключения (5).
• Общие (6).
• Расположение (7).
• Объединенные (8).

Исходя из указанных обозначений, можно по наименованию электросхемы понять ее вид и тип.

Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем. Рекомендуем перед этим ознакомиться со стандартными условными обозначениями на схемах, чтобы было еще проще понять, что собой представляет каждый вариант чертежа.

Используемые по ГОСТу обозначения

ГОСТом регулируются следующие виды обозначений:

• поправки и надписи, правила исполнения электросхем, комплектность и виды документов (указаны в ЕСКД (Единая система конструкторской документации 2006-2013 гг.);
• общие требования к выполнению схем, их типы и виды (ГОСТ 2.701-2008).

Условные графические обозначения.

На чертежах (рядом или внутри УГО, в разрыве или по концам линий взаимосвязи, на свободных полях) располагаются текстовые данные, характер которых определяется назначением принципиальных схем.

Буквенные маркировки в электросхемах

ГОСТ устанавливает буквенное обозначение элементов электросхем:

• ПВ – путевой выключатель;
• КВ – конечный выключатель;
• КК – командный контроллер;
• ДП – двигатель подач;
• ДГ – главный двигатель;
• ДШ – двигатель шпинделя;
• КУ – кнопка управления;
• ДО – двигатель насоса управления;
• ДБХ – двигатель быстрых ходов.

Радиотехнические детали обозначаются в схемах так:

• Наименование элементов
• Обозначение

РезисторRТелефонТ
КонденсаторCМикрофонМк
Катушки индуктивностиLГромкоговорительГр
Прибор электронный (лампа, трубка)ЛЗвукосниматель (адаптер)Ад
Трансформатор (автотрансформатор)ТрПредохранительПр
ДроссельДрЭлемент гальванический (батарея)Б
Выключатель (переключатель)ВМонтажная платаП
КнопкаКнШтепсельный разъёмШ
ПьезоэлементПэПрибор полупроводниковыйПП
ДиодДГнездоГ
Реле, контактор, пускательРЭлементы разные, электромагнитЭ

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2. 701-2008 от 1. 2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

• Объединенные.
• Расположенные.
• Общие.
• Подключения.
• Монтажные соединений.
• Полные принципиальные.
• Функциональные.
• Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

• Комбинированные.
• Деления.
• Энергетические.
• Оптические.
• Вакуумные.
• Кинематические.
• Газовые.
• Пневматические.
• Гидравлические.
• Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. 702-2011 от 1. 2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2. 702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

• – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
• – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
• – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2. 702-2011 и ГОСТ 2. 701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21. 210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2. 302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21. 210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Примеры популярных принципиальных электрических схем

Для примера рассмотрим несколько вариантов самых распространенных принципиальных электрических схем.

Схема принципиальная электрическая радиоприёмника Океан 209

Связь между тремя картинками, помещёнными в начале публикации, стала понятной.

На первой изображён приёмник Океан 209
На второй – конструкция устройства
Принципиальная электрическая схема дополнена чертежами печатных плат, изображениями отдельных радиодеталей и монтажной инструкцией

Главный недостаток этой модели – отсутствие современного диапазона FM. Чтобы слушать любимые радиостанции, можно сделать модернизацию.

На чертеже красным цветом отмечены необходимые изменения в принципиальной электрической схеме

После подключения антенны настройкой L4 расширяют диапазон до нужных параметров. Изменяя положение сердечников L2 и L3 по стрелке штатного индикатора, устанавливают максимальную амплитуду сигнала отдельных станций.

Электрофон транзисторный Вега 109 стерео

Эта техника предназначена для прослушивания записей, созданных на виниловых пластинках
С помощью электрической принципиальной схемы можно сделать квалифицированный ремонт или подключить старую электронику в качестве усилителя звука к современному компьютеру

Схема электрическая принципиальная

Эта техника в рабочем состоянии способна обеспечить высокий уровень качества при воспроизведении фонограмм с виниловых носителей
Внимательное изучение электрической принципиальной схемы позволит сделать правильный вывод. Для полноценного использования это устройство надо дополнить внешним фон-корректором и усилителем звука

Этот радиоприёмник способен качественно выполнять свои функции
Электрическая принципиальная схема пригодится для замены вышедших из строй частей и настройки

Океан 214 в юбилейном варианте
На этой принципиальной электрической схеме указаны параметры, которые используют для правильной настройки.

Схема электрическая принципиальная с описанием рабочих процессов

Эту технику используют для лечения варикозов, гипертонии, других заболеваний с применением методик магнитной терапии

Полезный эффект образует серия импульсов длительностью 2−3 мс. Аналогичную технику используют в профессиональных медицинских и профилактических учреждениях. Данная модель приспособлена для эксплуатации в домашних условиях. Её не надо дополнительно настраивать. В стандартной комплектации есть подробные инструкции о правильном воспроизведении рабочих процессов.

Схема электрическая принципиальная поможет восстановить работоспособность блока питания без обращения в техническую мастерскую

https://youtube.com/watch?v=KuG7QpKvmV8%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D0%26iv_load_policy%3D1%26loop%3D0%26modestbranding%3D0%26showinfo%3D1%26fs%3D1%26playsinline%3D0%26controls%3D2%26color%3Dred%26rel%3D1%26autohide%3D2%26theme%3Ddark%26
