Используя свои руки, установите таймер электрического устройства на Drive2

Как сделать реле с задержкой отключения

Приведенную схему, благодаря особенностям NE555, можно легко переделать в таймер задержки отключения. Для этого необходимо поменять местами C4 и R2-VD4. В таком случае K1 замкнет нагрузку HL1 сразу после включения устройства. Отключение нагрузки произойдет после того, как напряжение на конденсаторе C4 увеличится до 2/3 от напряжения питания, то есть примерно до 8 В.

Недостатком такой модификации является тот факт, что после отключения нагрузки схема будет оставаться под воздействием опасного напряжения. Устранить такой недостаток можно включив контакт реле в цепь подачи питания на таймер параллельно с кнопкой включения (именно кнопкой, а не выключателем!).

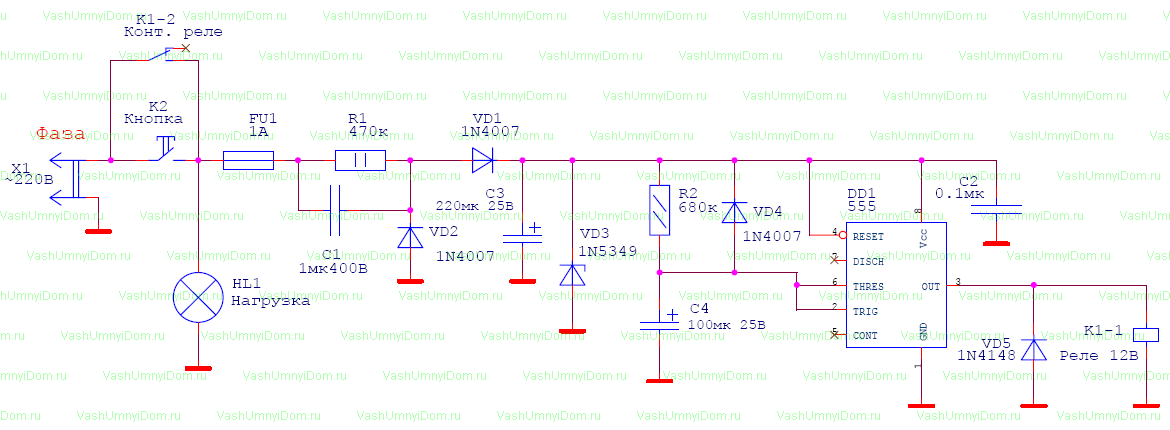

Схема такого устройства с учетом всех доработок приведена ниже:

Внимание! Для того, чтобы опасное напряжение в действительности снималось со схемы контактом реле, необходимо, чтобы ФАЗА была подключена именно так, как показано на схеме.

Обратите внимание, что таймер 555 применен и описан на нашем сайте еще и в другой статье, в которой рассмотрена схема реле времени с задержкой выключения 220В. Приведенная там схема более надежна, содержит гальваническую развязку и позволяет изменять интервал выдержки времени с помощью регулятора.

Если при изготовлении изделия вам потребуется чертеж печатной платы, напишите об этом в комментариях.

Простой термоиндикатор

Рис. Принципиальная схема простого термо-индикатора на одном транзисторе и светодиодах.

Если температура, напротив, понизится, загорится другой светодиод. Чтобы различать, в какую сторону изменяется температура, для индикации ее повышения можно использовать светодиод красного свечения, а для индикации понижения — светодиод желтого (или зеленого) свечения. Для балансировки схемы вместо резистора R2 лучше включить потенциометр.

Практические схемы

Все предлагаемые варианты самодельных реле содержат в своем составе недорогие элементы, свободно продающиеся в любом магазине радиотоваров. Их схема работает по простейшему алгоритму, согласно которому сначала запускается встроенный в нее таймер, а по окончании отсчета срабатывает исполнительный узел. В результате напряжение питания подается или снимается с подключенной к реле нагрузки.

Времязадающее устройство на транзисторах

Схема на транзисторах

Электрическая схема реле времени на нескольких транзисторах – самая простая в реализации, поскольку содержит всего 8 активных элементов. На ее основе удается собрать приборы, управляющие временем выключения освещения, например. Для питания такой схемы потребуется батарейка на 9 Вольт или же автомобильный аккумулятор на 12 Вольт.

Для изготовления самодельного реле необходим следующий набор деталей:

• два постоянных резистора и один переменный потенциометр – их номиналы подбираются под конкретную схему;
• сдвоенный транзистор КТ937А или зарубежный аналог;
• реле, переключающее нагрузку;
• постоянный времязадающий конденсатор нужной емкости;
• диод под обозначением КД105Б;
• кнопка для запуска реле.

Задержка по времени в самодельном устройстве организуется зарядкой постоянного конденсатора до уровня питания транзисторного ключевого элемента. В течение всего этого процесса, до момента достижения напряжения 9-12 Вольт, выходной ключ остается открытым, а подключенная к нему лампочка светится в полный накал. Через промежуток времени, задаваемый текущим значением переменного резистора, транзистор полностью закрывается. В результате обмотка в его коллекторе обесточивается, а нагрузка отключается от цепи питания.

Временные параметры в секундах или минутах для собранного по транзисторной схеме реле подбираются экспериментально – изменением сопротивления регулируемого резистора. Для удобства последующего задания момента включения или выключения на корпусе реле рекомендуется нанести указатели, которыми обозначаются полученные экспериментальным путем уставки по времени.

Реле на микросхеме

Реле времени на микросхеме

Схема электронного таймера, своими руками собранного на основе микросхемы, позволяет избавиться от таких недостатков транзисторного аналога, как сложность расчета времени задержки. Кроме того, в транзисторной схеме каждый раз перед очередным запуском необходимо разряжать времязадающий конденсатор. Применение микросхем с одной стороны нивелирует эти недостатки, а с другой – несколько усложняет устройство. При выборе подходящего для реле времени микрочипа исходят из следующих соображений:

• если нужна задержка в диапазоне от десяти минут до одного часа, лучше всего подойдет микросхема серии TL431;
• при необходимости работать с более широким диапазоном – с временной задержкой от 1 секунды и до нескольких часов – удобнее всего сделать таймер на классической серии NE555;
• примерно те же временные параметры удается получить при использовании микросхемы КР512ПС10.

Порог срабатывания у них из-за наличия источника опорного напряжения строго фиксирован, что позволяет точно задавать требуемое время задержки.

Возможность повысить переключающий вольтаж позволяет увеличить диапазон временных задержек в большую сторону. Благодаря наличию встроенного узла обнуления зарядных цепей делать принудительный сброс нет необходимости. К достоинствам этого варианта самодельного реле времени относят снижение ложных срабатываний, что объясняется более «жесткими» режимами по току.

Большую популярность приобрели схемы реле на основе микроконтроллеров. Однако для самостоятельного копирования они не совсем удобны. При их использовании возникают определенные сложности, связанные с пайкой микрочипов и их программированием. Предложенных вариантов времязадающих устройств обычно хватает для домашнего повторения.

Устройство для коммутации оборудования 220 Вольт

Реле задержки времени на 220 В

Для управления работой силового оборудования (электродвигателями, например) обычные схемы на 12 Вольт не подходят. В этом случае необходим магнитный пускатель, коммутирующий напряжения 220 или 380 Вольт (в зависимости от числа фаз). Для подачи управляющего напряжения на его катушку также потребуется мощный формирователь 220 Вольт.

Простейшая схема такого реле, применяемая только для управления освещением, не нуждается в мощных контакторах и может быть собрана из ограниченного числа деталей. Для этого потребуется выпрямительный мостик из 4-х вентильных диодов и полупроводниковый тиристор, управляемый уровнем переменного напряжения. При работе в качестве регулятора вентиль пропускает только положительную часть синусоиды 220 Вольт. Такой режим допустим лишь для схем, нагруженных на лампочки накаливания, а также на двигатели вентиляторов или на ТЭНы. Они не чувствительны к форме подаваемого напряжения в отличие от других образцов коммутируемого электрооборудования.

Переменный резистор на 1,5 кОм

Для самостоятельной сборки такого таймера потребуются следующие комплектующие и детали:

• постоянные сопротивления на 4,3 МОм и 200 Ом плюс переменный резистор на 1,5 кОм;
• четыре диода, рассчитанные на ток свыше 1 Ампера и обратное напряжение до 400 Вольт (это может быть КД202Р, например);
• времязадающий конденсатор на 0,47 мкФ;
• тиристор ВТ151 или подобный ему элемент.

Принцип работы схемы схож с уже рассмотренными ранее случаями и сводится к зарядке питающим напряжением времязадающего конденсатора.

В течение зарядного цикла на управляющий электрод тиристора подается положительный потенциал, поддерживающий его в открытом состоянии. В результате на подключенную к схеме лампочку поступают полуволны сетевого напряжения. По завершении процесса зарядки ток в цепочке прекращается, тиристор закрывается, а лампочка гаснет. Регулировка задержки по времени производится выставлением значения напряжения на зарядном конденсаторе с помощью переменного резистора.

Схема реле вре-ни (РВ) 12 вольт с задержкой выключения для автомобиля

Схема реле времени (РВ) 12 вольт с задержкой выключения для автомобиля

ГОСТ Р 50571. 3-94 п. 412. 1 требует, чтобы все токоведущие были покрыты изоляцией. 411. 1 напоминает о том, что все электрические линии устройств в цепи должны быть отделены друг от друга.

Рассмотрим схему подключения 12 вольт с задержкой включения для автомобиля подробней. +12 берем от прикуривателя, out +12 это посаженное устройство, управление которого и происходит с помощью реле, GND – земля, IN – управление, подключается к чему-либо что будет переключать наше реле. За время задержки выключения отвечает C1 и R1. Чтобы полевик V1 закрылся напряжение на затворе должно отсутствовать. R1 подтянутый к земле позаботится от этом. R1 также выполняет ф-цию регулятора напряжение на затворе V1.

По формуле T=RC рассчитаются требуемые номиналы R1 и C1. Для более точного расчета необходимо учитывать также сопротивления затвор-исток и ток отпускания реле. Поэтому найти номиналы элементов проще методом подбора, нежели расчетами по формулам. По опытами, на 10 секунд задержки хватает кондера на 5мкФ и резистора 1МОм

Принцип действия реле времени

Электронные приборы представлены конструктивным разнообразием, поэтому рассматривать принцип устройства реле времени следует с учётом каждой конструктивной вариации в отдельности.

Такой выглядит одна из многочисленных конструкций реле времени. По сути, прибор напоминает обычный коммутатор, действие которого, однако, привязано к циклу течения времени

С точки зрения исполняемых действий, на практике используются электромагнитные, пневматические, электронные конструкции и устройства на часовом механизме.

Электромагнитные приборы

Устройства, поддерживающие электромагнитный принцип действия, как правило, предназначены для работы исключительно в схемах с питанием от постоянного тока.

Конструкция электромагнитного реле времени РЭВ-814: 1 – узел неподвижных контактов; 2 – скоба; 3 – демпферный механизм из меди; 4 – угольник; 5 – сердечник обмотки главного контура; 6 – якорь; 7 – подвижные контакты якоря

Диапазон срабатывания по времени обычно составляет 0,07 – 0,11 сек по включению и 0,5 – 1,4 сек по отключению. Конструкция таких реле времени содержит две рабочих обмотки, одна из которых представляет собой короткозамкнутый контур в виде медного кольца.

Когда через основную обмотку проходит электрический ток, отмечается рост магнитного потока. Этим потоком формируется ток короткозамкнутой обмотки, за счёт чего рост магнитного потока основной обмотки ограничивается.

Как результат, формируется временная характеристика движения якоря исполнительного механизма или, иными словами, создаётся выдержка по времени на включение.

Усовершенствованная конструкция реле времени электромагнитного типа. Этой моделью прибора поддерживается коммутация четырёх независимых каналов нагрузки. Вместе с тем по токовым параметрам устройство выглядит слабее старых моделей (+)

Если прекращается подача тока в контур основной обмотки, благодаря эффекту индуктивности, некоторое время остаётся активным магнитное поле короткозамкнутой обмотки. Соответственно, в течение этого времени реле не отключается.

Пневматические устройства

Конструкции на базе пневматических систем – своего рода эксклюзивные устройства. Подобные устройства оснащены специальной механикой замедления – пневматическим демпферным механизмом.

Регулировать время выдержки пневматических реле можно путём уменьшения или увеличения проходного сечения трубки, через которую осуществляется подвод воздуха. Для этих целей конструкции пневматических реле снабжаются регулировочным винтом.

Одна из распространённых конструкций пневматических приборов. Достаточно простое надёжное исполнение. Параметры коммутируемого тока до 16 ампер. В качестве коммутатора используется мини-переключатель на два канала

Диапазон установки временной задержки пневматических реле составляет в среднем 1 – 60 сек. Однако есть экземпляры, перекрывающие этот диапазон практически вдвое. Правда, на практике отмечены небольшие погрешности (около 10%) в плане точности срабатывания по установленным значениям.

Модификации часового типа

Так называемые часовые реле времени нашли широкое применение в электрике. Этот вид приборов нередко используется в конструкциях автоматических выключателей, предназначенных для защиты цепей напряжением 500 – 10000 вольт. Диапазон выдержки составляет 0,1 – 20 сек.

Принцип действия часовых моделей построен на работе пружины, взводимой механическим приводом (анкером) электромагнита. Коммутация контактных групп часового реле времени выполняется по факту пройденного времени, значение которого ранее было установлено на шкале прибора.

Представитель достаточно древней серии приборов – реле времени с часовым механизмом. Между тем, этот вид устройств показал надёжную безотказную работу в самых разных условиях

Скорость хода механизма устройства напрямую связана с силой тока, протекающего в обмотке электромагнита. Этот фактор позволяет настраивать прибор под исполнение функций защиты. Особенность такой защиты выражается полной независимостью от влияния окружающей температуры.

Электронные реле

Последние несколько лет практически везде, где могут применяться реле времени, на смену устаревшим электромеханическим моделям пришли электронные версии.

Этот вид приборов обладает целым рядом преимуществ:

• малые габариты корпуса;
• высокая точность срабатывания;
• удобный механизм настройки;
• визуальное отображение информации.

Электронные версии действуют, как правило, на основе цифровых импульсных счётчиков. Многие современные приборы построены на высокопроизводительных микропроцессорах. Реле цифровые обычно рассчитаны на коммутацию мало-индуктивных либо неиндуктивных нагрузок.

Современная разработка – цифровое реле, призванное обеспечить коммутацию по времени. Привлекает удобством управления и контроля, гибкой настройкой и внешним видом

Для настройки реле времени цифрового типа достаточно задать нужные временные параметры с помощью функциональных клавиш, размещённых непосредственно на фронтальной панели корпуса.

Настройка обычно доступна в широких пределах по времени, позволяет охватывать не только секунды, минуты, часы, но также дни недели. Для примера можно рассмотреть модель недельного электронного реле — таймера.

Электронный таймер с функциями автоматических включений-отключений может удачно использоваться в схемах управления разными видами устройств. Так называемое «недельное» реле времени обеспечивает выполнение функций коммутации в соответствии с установленным промежутком времени в рамках недельного цикла. Такие устройства используются в системах «умный дом».

Например, благодаря прибору открываются возможности:

• коммутировать системы освещения в заданное время;
• запускать или останавливать технологическое оборудование;
• активировать/деактивировать охранные системы.

Прибор небольшой по размерам, имеет несколько функциональных клавиш управления. Применяя системную клавиатуру, пользователь может его легко настраивать (программировать).

Пользовательский функционал цифрового реле времени – панель управления с клавишами установки параметров. Плюс жидкокристаллический дисплей, где отображается вся необходимая информация

Режим программирования активируется нажатием и удержанием кнопки, обозначенной символом «P». Выполнить системный сброс помогает клавиша «Reset». Изменение настроек времени реле осуществляется клавишами установки минут, часов, дней недели при активном режиме программирования.

Стандартной схемой подключения реле времени предусматривается установка одного из двух режимов управления действиями – ручного или автоматического. Удобство настройки реле цифрового типа обеспечивает информационный жидкокристаллический дисплей.

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

Указанные номиналы на элементах схемы обеспечивают длительность работы нагрузки на протяжении 5 минут. Принцип действия устройства такой, что время выдержки зависит от ёмкости конденсатора C1, сопротивления R1, коэффициента передачи тока транзистора VT1 и тока срабатывания реле K1.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Где купить готовые приборы

Приобрести таймер или реле времени можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых приборов есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:

Схемы различных самоделок

Все предлагаемые варианты изготовления своими руками реле времени построены на принципе запуска установленной выдержки. Сначала запускается таймер с заданным временным интервалом и обратным отсчетом.

Подключенное к нему внешнее устройство начинает работать — включается электродвигатель или свет. А затем, по достижении нуля, реле выдает сигнал на отключение этой нагрузки или перекрывает ток.

Самый простой на транзисторах

Схемы на базе транзисторного исполнения – наиболее легкие в реализации. Простейшая из них включает в себя всего восемь элементов. Для их соединения даже не потребуется плата, все можно спаять без нее. Подобное реле часто делают, чтобы подключить через него освещение. Нажал кнопку — и свет горит в течение пары минут, а потом сам отключается.

Для питания этой схемы требуются батарейки на 9 или аккумуляторы на 12 Вольт, также такое реле можно запитать от переменных 220 В посредством преобразователя на постоянные 12 В (+)

Чтобы собрать это самодельное реле времени, потребуется:

• пара резисторов (100 Ом и 2,2 мОм);
• биполярный транзистор КТ937А (либо аналог);
• реле переключения нагрузки;
• переменный резистор на 820 Ом (для регулировки временного интервала);
• конденсатор на 3300 мкФ и 25 В;
• выпрямительный диод КД105Б;
• переключатель для запуска отсчета.

Задержка времени в этом реле-таймере происходит за счет зарядки конденсатора до уровня питания ключа транзистора. Пока C1 заряжается до 9–12 В ключ в VT1 остается открытым. Внешняя нагрузка запитана (свет горит).

Через некоторое время, которое зависит от выставленного значения на R1, происходит закрытие транзистора VT1. Реле K1 в итоге обесточивается, а нагрузка отключается от напряжения.

Время заряда конденсатора C1 определяется произведением его емкости на общее сопротивление цепи зарядки (R1 и R2). Причем первое из этих сопротивлений фиксировано, а второе регулируемо для задания конкретного интервала.

Временные параметры для собранного реле подбираются опытным путем выставлением различных значений на R1. Чтобы впоследствии легче было выполнять уставку нужного времени, на корпусе следует сделать разметку с поминутным позиционированием.

Указать формулу расчета выдаваемых задержек для такой схемы проблематично. Многое зависит от параметров конкретного транзистора и остальных элементов.

Приведение реле в исходное положение производится обратным переключением S1. Конденсатор замыкается на R2 и разряжается. После повторного включения S1 цикл запускается заново.

Один транзистор можно заменить цепью из пары аналогичных, что только повысит стабильность работы собираемого реле времени (+)

В схеме с двумя транзисторами первый участвует в регулировке и управлении временной паузой. А второй – это электронный ключ для включения и отключения питания у внешней нагрузки.

В варианте со сдвоенной схемой один из ключей Б1 “запускает таймер” и включает нагрузку, а второй Б2 отключает ее (+)

Самое сложное в данной модификации – это точно подобрать сопротивление R3. Оно должно быть таким, чтобы реле замыкалось исключительно при подачи сигнала с Б2. При этом обратное включение нагрузки обязано происходить только при срабатывании Б1. Подбирать его придется экспериментально.

Чтобы повысить интервал задержки реле времени, КТ937А можно заменить полевым транзистором с изолированным затвором (например, 2N7000) (+)

У этого типа транзисторов ток затвора очень мал. Если обмотку сопротивления в управляющем реле-ключе подобрать большую (в десятки Ом и МОм), то интервал отключения можно увеличить до нескольких часов. Причем большую часть времени реле-таймер практически не потребляет энергии.

Активный режим в нем начинается на последней трети данного интервала. Если РВ подключить через обычную батарейку, то прослужит она очень долго.

На базе микросхем

У транзисторных схем есть два основных минуса. Для них сложно рассчитать время задержки и перед очередным пуском требуется разряжать конденсатор. Использование микросхем нивелирует эти недостатки, но усложняет устройство.

Однако при наличии даже минимальных навыков и познаний в электротехнике сделать своими руками подобное реле времени также не составит труда.

Если задержка требуется в интервале от десяти минут до часа, то транзистор лучше всего заменить микросхемой серии TL431 (+)

Порог открытия у TL431 более стабильный за счет наличия внутри источника опорного напряжения. Плюс для ее переключения вольтаж требуется гораздо больший. На максимуме, за счет увеличения значения R2, его можно поднять до 30 В.

Конденсатор до таких значений будет заряжаться долго. К тому же подключения C1 на сопротивление для разрядки в этом случае происходит автоматически. Дополнительно нажимать на SB1 здесь не нужно.

Еще один вариант – это применение «интегрального таймера» NE555. В этом случае задержка также определяется параметрами двух сопротивлений (R2 и R4) и конденсатора (C1).

“Выключение” реле происходит за счет переключения опять же транзистора. Только его закрытие здесь выполняется по сигналу с выхода микросхемы, когда она отсчитает нужные секунды.

“Таймер” на основе микросхемы NE555 во многом повторяет классический вариант на одном транзисторе, но интервал задержек здесь выставляется более точный (от 1 секунды до нескольких минут и часов) (+)

Ложных срабатываний при использовании микросхем выходит гораздо меньше, нежели при применении транзисторов. Токи в этом случае контролируются жестче, транзистор открывается и закрывается именно тогда, когда требуется.

Еще один классический микросхемный вариант реле времени основан на базе КР512ПС10. В этом случае при включении питания цепь R1C1 подает на вход микросхемы импульс сброса, после чего в ней запускается внутренний генератор. Частоту отключения (коэффициент деления) последнего задает регулирующая цепь R2C2.

Количество подсчитываемых импульсов определяется коммутацией пяти выводов M01–M05 в различных комбинациях. Время задержки можно выставить от 3 секунд до 30 часов.

После отсчета указанного числа импульсов на выходе микросхемы Q1 устанавливается высокий уровень, открывающий VT1. В результате срабатывает реле K1 и включает либо выключает нагрузку.

Схема сборки реле времени с помощью микросхемы КР512ПС10 не отличается сложностью, сброс в исходное состояние в таком РВ происходит автоматически при достижении заданных параметров за счет соединения лапок 10 (END) и 3 (ST) (+)

Существуют еще более сложные схемы реле времени на базе микроконтроллеров. Однако для самостоятельной сборки они мало подходят. Здесь сказываются сложности как с пайкой, так и с программированием. Вариаций с транзисторами и простейшими микросхемами для бытового применения вполне хватает в подавляющем большинстве случаев.

Под питание на выходе 220 В

Все вышеописанные схемы рассчитаны на 12-вольтовое выходное напряжение. Чтобы подключить к собранному на их основе реле времени мощную нагрузку, необходимо на выходе устанавливать магнитный пускатель. Для управления электродвигателями или иной сложной электротехникой с повышенной мощностью так и придется делать.

Однако для регулировки бытового освещения можно собрать реле на базе диодного моста и тиристора. При этом подключать через такой таймер что-либо иное не рекомендуется. Тиристор пропускает сквозь себя только положительную часть синусоиды переменных 220 Вольт.

Для лампочки накаливания, вентилятора или ТЭНа это не страшно, а другое электрооборудование подобного может не выдержать и сгореть.

Схема реле времени с тиристором на выходе и диодным мостом на входе рассчитана на работу в сетях 220 В, но имеет ряд ограничений по типу подключаемой нагрузки (+)

Для сборки подобного таймера для лампочки необходимы:

• сопротивления постоянные на 4,3 МОм (R1) и 200 Ом (R2) плюс регулируемое на 1,5 кОм(R3);
• четыре диода с максимальным током выше 1 А и обратным напряжением от 400 В;
• конденсатор на 0,47 мкФ;
• тиристор ВТ151 или аналогичный;
• выключатель.

Функционирует это реле-таймер по общей схеме для подобных устройств, с постепенной зарядкой конденсатора. При смыкании на S1 контактов С1 начинает заряжаться.

В течение этого процесса тиристор VS1 остается открытым. В итоге на нагрузку L1 поступает сетевое напряжение 220 В. После завершения зарядки С1 тиристор закрывается и отсекает ток, выключая лампу.

Регулировка задержки производится выставлением значения на R3 и подбором емкости конденсатора. При этом надо помнить, что любое прикосновение к оголенным ножкам всех использованных элементов грозит поражением током. Они все находятся под напряжение 220 В.

Если нет желания экспериментировать и самостоятельно заниматься сборкой реле времени, можно подобрать готовые  варианты выключателей и розеток с таймером.

Подробнее о таких устройствах написано в статьях:

• Выключатель с таймером отключения: как работает и какой вид лучше выбрать
• Розетка с таймером: виды, принцип работы + особенности установки

Многофункциональные устройства

Выпускаемые отечественной промышленностью многофункциональные реле времени отличаются расширенным диапазоном опций, что означает наличие следующих возможностей:

• Изделия способны работать по графику, заданному программой на год, месяц или неделю.
• Могут обслуживать от одного до 4-х коммутируемых каналов.
• Оснащаются шестью входными контрольными модулями.

Самостоятельно копировать многофункциональные устройства не имеет смысла. Их следует рассматривать как образцы для углубленного изучения возможностей современных моделей реле времени.

Принцип работы и сферы применения реле времени

Классический пример рассматриваемого устройства — это в реле в старой стиральной машинке советского образца. На ее корпусе имелась ручка с несколькими делениями. Выставил нужный режим и барабан крутится в течение 5–10 минут, пока часики внутри не дойдут до нуля. Электромагнитное реле времени небольшое по габаритам, потребляет мало электроэнергии, не имеет ломающихся подвижных частей и долговечно.

Сегодня реле времени устанавливают в:

• микроволновки, печи и иную бытовую технику;
• автоматику управления освещением;
• системы автополива;
• вытяжные вентиляторы.

В большинстве случаев прибор делают на основе микроконтроллера, который одновременно и управляет всеми остальными режимами работы автоматизированной техники. Производителю так дешевле. Не надо тратиться на несколько отдельных устройств, отвечающих за что-то одно. По типу элемента на выходе реле времени заводские модели и самоделки делятся на:

• релейные (нагрузка подключается через «сухой контакт»);
• симисторные;
• тиристорные.

Наиболее надежен и устойчив к скачкам в сети первый вариант. Устройство с коммутирующим тиристором на выходе следует брать, только если подключаемая нагрузка нечувствительна к форме питающего напряжения.

Чтобы изготовить реле времени своими руками, можно также воспользоваться микроконтроллером. Однако самоделки в основном делаются для простых вещей и условий работы. Дорогой программируемый контроллер в такой ситуации — лишняя трата денег. Есть гораздо более простые и дешевые в исполнении схемы на основе транзисторов и конденсаторов. Причем вариантов существует несколько, выбрать для своих конкретных нужд есть из чего.

Все предлагаемые варианты изготовления реле времени своими руками построены на принципе запуска установленной выдержки. Сначала запускается таймер с заданным временным интервалом и обратным отсчетом. Подключенное к нему внешнее устройство начинает работать (включается электродвигатель или свет). А затем, по достижении нуля, реле выдает сигнал на отключение этой нагрузки или перекрывает ток.

Схема реле влажности, реле уровня жидкости

Рис. Принципиальная схема реле влажности,  реле уровня жидкости.

Порог срабатывания устройства устанавливают регулировкой потенциометра R3. Контакты датчика влажности выполнены в виде медного (Си) и железного (Fe) стержней, погруженных в землю.

При изменении содержания влаги в земле электропроводность среды и сопротивление между электродами меняются. С увеличением смещения на базе транзистора VT1 он открывается.

Коллекторный и эмиттерный токи транзистора возрастают, что приводит к росту напряжения на потенциометре R3 и, соответственно, к переключению триггера.

Реле срабатывает. Устройство может быть настроено на уменьшение электропроводности земли ниже заданной нормы. Тогда, при срабатывании исполнительного устройства, включается система автоматического полива земли (растений).

Как работает микросхема 555

Как видно из рисунка, основа — это RS-триггер с инверсным выходом, управляемый выходами с компараторов. Положительный вход верхнего компаратора называется THRESHOLD, отрицательный вход нижнего — TRIGGER. Другие входы компараторов подключены к делителю напряжения питания из трех резисторов по 5 кОм.

Как вы скорее всего знаете, RS-триггер может находиться в устойчивом состоянии (обладает эффектом памяти, объемом 1 бит) либо в логическом «0», либо в логической «1». Как он функционирует:

• Приход положительного импульса на вход R (RESET) устанавливает выход в логическую «1» (именно «1», а не «0», так как триггер инверсный — об это говорит кружок на выходе триггера);
• Приход положительного импульса на вход S (SET) устанавливает выход в логический «0».

Резисторы по 5 кОм в количестве 3-х штук делят напряжение питания на 3, что приводит к тому, что опорное напряжение верхнего компаратора (вход «–» компаратора, он же, вход CONTROL VOLTAGE микросхемы) составляет 2/3 Vcc. Опорное напряжение нижнего — 1/3 Vcc.

С учетом сказанного, можно составить таблицы состояний микросхемы относительно входов TRIGGER, THRESHOLD и выхода OUT. Обратите внимание, что выход OUT — это инвертированный сигнал с RS-триггера.

С помощью такой функциональности микросхемы можно легко делать различные генераторы сигнала с частотой генерации, независимой от питающего напряжения.

В нашем случае, для создания реле времени применяется такая хитрость: входы TRIGGER и THRESHOLD объединяются вместе и к ним подается сигнал с RC-цепочки. Таблица состояний в таком случае будет выглядеть так:

Схема включения NE555 для такого случая следующая:

После подачи питания конденсатор начинает заряжаться, что приводит к постепенному увеличению напряжения на конденсаторе с 0В и далее. В свою очередь, напряжение на входах TRIGGER и THRESHOLD будет наоборот, убывать, начиная с Vcc+. Как видно из таблицы состояний, на выходе OUT присутствует логический «0» после подачи питания Vcc+, а переключение выхода OUT в логическую «1» произойдет, когда на указанных входах TRIGGER и THRESHOLD напряжение опустится ниже 1/3 Vcc.

Важен тот факт, что время задержки реле, то есть промежуток времени между подачей питания и зарядкой конденсатора до момента переключения выхода OUT в логическую «1»,  можно рассчитать по очень простой формуле:

T = 1. 1 * R * C

И как видите, это время не зависит от напряжения питания. Следовательно, при проектировании схемы реле времени можно не заботиться о стабильности питания, что значительно позволяет упростить схемотехнику.

Далее приведем рисунок варианта исполнения микросхемы в DIP-корпусе и покажем расположения выводов чипа:

Также стоит упомянуть, что кроме 555 серии производится серия 556 в корпусе с 14-ю выводами. Серия 556 содержит два таймера 555.
