Что необходимо врезать в несущие стены из бетона, а также линии, обозначенные для кабеля СНиП?

Как замаскировать штробы с проводкой

• Углубление очищается от пыли и грязи при помощи строительного пылесоса или веника.
• Поверхность канавки покрывается слоем грунта. Делается это при помощи обычной кисти.
• Подождите, когда грунтовка окончательно полимеризуется.
• Перед заделкой смочите штробу водой.
• Заделайте углубление при помощи штукатурки или монтажной пены.

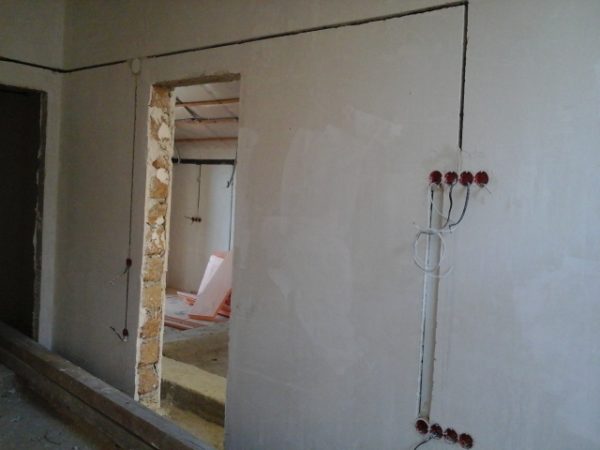

В жилых квартирах практически всегда используется скрытая укладка электрической проводки, и лучше всего реализовать этот метод с помощью проделывания штроб. Однако данный процесс не так прост, каким кажется на первый взгляд: подготовьтесь заранее, вызубрив все правила и рекомендации, арендовав или взяв у своего друга подходящий инструмент в зависимости от материала, из которого изготовлены стены.

Не забывайте о том, что делать такие углубления можно далеко не всегда: например, даже не пытайтесь работать при помощи перфоратора на стенах, покрытых гипсокартонными листами. Если есть сомнения, то лучше всего обратиться к профессиональному специалисту.

Чем штробить газобетон или пеноблоки

Газобетон — один из видов ячеистого материала, искусственный камень, применяемый во время строительных работ. При его изготовлении используется кварцевый песок, цемент, специальные газообразователи и дополнительные смеси.

Материал обладает хорошими качествами и удобен в строительстве. Он имеет мягкую структуру, поэтому со штроблением не возникает трудностей.

Чтобы штробить стены в газобетоне или пеноблоках, можно использоваться следующий инструмент:

• Штроборез, позволяющий создать ровную штробу и уменьшить потери времени на выполнение работы.
• Перфоратор.
• Угловая штифмашинка.
• Дрель.

• Победитовую коронку на 68 мм.
• Шуроповерт.
• Пазовая прямая фреза по дереву на 8 мм. Т.к. газобетон мягкий – это будет отличным решением. Или можно использовать сверло такого же диаметра.
• Профиль для гипсокартона – чтобы штроба была ровной.

https://youtube.com/watch?v=saNi3FtOuoo%3Frel%3D0%26modestbranding%3D1

В качестве альтернативы можно использовать зубило с молотком или самодельное устройство для штробления. В последнем случае применяется труба длинной 30-40 см с заостренным с одной стороны краем (про это мы упоминали выше).

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76. 13330. 2016 «Электротехнические устройства» Актуализированная редакция СНиП 3. 06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

• Глубина стробы до 20-30 мм, ширина — до 30 мм.
• Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
• Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
• Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
• Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
• Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в бетонной стене любым инструментом, является СНиП 3. 06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

Нормативные требования СНиП для штробления стен под проводку:

• Нельзя штробить несущие стены.
• Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
• Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
• До газовой трубы должно быть расстояние минимум 40 сантиметров.
• Глубина штробы – не более 2.5 сантиметров.
• Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
• Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.

• Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
• По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
• Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
• Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
• Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
• Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
• Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
• В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Какие конструкции относятся к несущим стенам

Несущими называют конструкции, воспринимающие нагрузку от других частей здания. К таковым точно относятся следующие виды стен:

• Выходящие на улицу, лестничную клетку или в лифтовую шахту.
• Разделяющие 2 квартиры.
• Ориентированные поперек плит перекрытия.
• У которых толщина основного материала (без штукатурки и отделки) составляет 20 см и более.

В отличие от несущих стен перегородка держит только собственный вес.

Все плиты перекрытия и ригели (опираются на колонны в каркасных зданиях) являются несущими.

Использование болгарки

Болгарка, или угловая шлифовальная машинка, часто применяется для создания штроб. Кроме указанного электроинструмента, надо обязательно приобрести алмазный диск.

Порядок создания штробы:

• Создание 2 параллельных борозд. Делают их по намеченной линии. Между такими прорезами должно быть 2 см.
• Удаление остатков. Зубилом и молотком это делать долго и сложно, поэтому используют перфоратор.

Штробление с применением болгарки похоже на использование перфоратора. Отличие в том, что таким способом удается получить ровную борозду, тогда как с применением только перфоратора сделать это не получится.

Бороться с образовавшейся пылью можно промышленным пылесосом. В этом случае понадобится минимум 2 человека, чтобы один штробил, а второй сразу же улавливал образующуюся пыль.

К штроборезу можно подключить строительный пылесос, что обеспечит практически полную чистоту работ.

Нормы, которым следуют при штроблении стен

Начало любой работы – это составление плана, а когда речь идет о проводке, то необходимо учитывать еще и ряд правил. Заранее продумайте расположение всех розеток, выключателей, светильников и бытовых приборов. Отметьте на плане каждую из точек потребления электроэнергии. Также на чертеже необходимо обозначить трассу, по которой будут проходить провода. Можно все это изобразить на бумаге, а можно использовать специализированные программы.

• штробы должны быть строго вертикальными или горизонтальными. Это через годы облегчит кому-то жизнь при поиске проводки в стене. Единственное исключение – штробление стен с уклоном, как, например, на мансарде, тогда штроба должна быть параллельна наклону стены;
• максимальная ширина штробы – 30 мм, глубина – 26 мм;
• длина трассы от распределительной коробки к точке – не более 3 м;
• между двумя точками допускается только один поворот провода, так как каждый поворот – это источник повышенного нагрева кабеля;
• расстояние от штробы до газовой трубы и батареи – не менее 50 см, от двери и окна – не менее 10 см, от пола и потолка – от 5 см;
• штробить внутренние несущие стены запрещено, так как при повреждении материала может оголиться арматура, в результате чего запустится процесс коррозии, а это обязательно скажется на прочности всего здания. Но все же несколько вариантов выхода из ситуации есть – об этом читайте ниже;
• углы и напольные плиты перекрытия штробить нельзя. Проводку можно спрятать в бетонной стяжке, в кабель-канале.

Штробление стен – пыльный и шумный процесс, потому обязательно работать в маске, а лучше – в респираторе, а также в перчатках и очках. Работы проводите с 10 до 17, делая перерывы, чтобы сохранить добрососедские отношения.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

• Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
• Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
• Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
• В несущих стенах горизонтальные штробы производить не рекомендуется.
• Запрещено использовать межплитный шов вместо штробной борозды.
• При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

• Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
• Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
• Сверлятся отверстия по линии всего намеченного контура;
• При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

• Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
• Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
• Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Как сделать каналы в стеновых панелях

Правильный способ, не противоречащий техническим нормам, состоит в следующем:

• По поверхности конструкции прокладывают гофру с кабелем внутри.
• Наращивают стену с помощью штукатурки или гипсокартона.

В результате гофра окажется внутри фальш-стены. Недостаток данного способа состоит в потере полезной площади за счет увеличения толщины стены минимум на 2,5 см.

Незаконный вариант — на свой страх и риск проделать борозды глубиной не более 10 мм. При таких размерах арматура заведомо останется неповрежденной. Важно быстрее проложить кабель и заделать штрабы, чтобы их не увидели посторонние. В противном случае они могут проинформировать управляющую компанию.

В борозде глубиной 1 см гофра не поместится. Поэтому при необходимости заменить провод ее придется вскрывать, что приведет к порче отделки. Этого недостатка лишен комбинированный вариант: в штрабу закладывают гофру и наращивают стену на оставшиеся 1,5 см с помощью штукатурки.

Общее понятие штробления стен под проводку

Для укладки кабелей электропроводки в перегородках и капитальных стенах режут борозды прямоугольного или квадратного сечения. Каналы располагают по вертикали и горизонтали, диагональное ведение штробы запрещается (за исключением помещений, имеющих наклонный потолок).

После укладки проводки или труб борозду заполняют цементной смесью, а затем производят финишную отделку стен с установкой розеток и выключателей или подсоединением радиаторов отопления.

Способы штробления стен под проводку

Молоток и зубило – дедовские инструменты, которые позволят потратить минимум денег на штробление стен. Минус – штробы будут кривыми, а сам процесс – очень долгим. Сложно представить себе, чтобы молотком и зубилом сделали канавки для всех проводов в квартире.

Сам процесс достаточно прост, можно справиться без особой подготовки. Сначала зубило широкой стороной прикладывают к намеченной линии и ударяют молотком. Таким образом намечают края штробы. Затем зубило ставят поперек канавки и начинают выбивать углубление в стене. Можно наметить границы штробы на определенном участке, а потом «копать» в глубину, а можно «углубляться» после каждых пары сантиметров сделанных границ.

Линии у штроб будут неровными, но впоследствии все равно они будут скрыты под слоем штукатурки и отделки. Получить более ровные края можно, если заранее сделать надпилы ножовкой.

Молоток и зубило – самый долгий и трудоемкий способ штробления стен. Подойдет он, если вдруг возникла необходимость продлить существующую трассу, а мастера со штроборезом звать уже не хочется.

Для бетонных и кирпичных стен этот способ бесполезен.

Перфоратор или ударная дрель

Оба инструмента позволяют достаточно быстро штробить стены, но края канавок будут неровными. Ударная дрель и перфоратор – не одно и то же. Ударная дрель проделывает отверстия посредством вращения, перфоратор – посредством удара. В дрели удар слабый, но с большой частотой, у перфоратора удар сильнее, не требует никакой помощи со стороны человека. Дрель справится с бетоном и кирпичом, но не предназначена для частого сверления с ударом. Перфоратор куда мощнее, сможет долбить бетон и кирпич любой плотности, потому для штробления он в приоритете.

Принцип работы следующий:

• буром на расстоянии 1-1,5 см друг от друга сделать углубления по всей трассе;
• заменить бур на лопатку и под углом 45 градусов вычистить канавку, проходя от точки к точке. Используйте режим «без сверления»;
• лопатку перфоратора лучше не ставить поперек стены, иначе можно отколоть кусок стены;

Болгарка

Болгарка позволяет создать штробу с идеально ровными краями, без сколов и трещин, потому дальнейшие работы по черновой отделке будут упрощены. Понадобится инструмент с алмазным диском. По намеченной трассе проводки надпиливают две параллельные линии, ширина между которыми соответствует ширине штробы. Доставать материал из канавки придется при помощи перфоратора или же молотком и зубилом.

Болгарка при работе образует много пыли, потому можно сразу же всасывать ее пылесосом, держа трубку близко к очагу ее образования. Бытовой пылесос не подойдет – только строительный. Его можно взять в аренду или одолжить у знакомых. Но даже строительным пылесосом всю пыль вы не соберете.

Чтобы минимизировать образование пыли, можно постоянно увлажнять стену, но делать это необходимо до начала работы инструмента, чтобы вода не попала на диск. Также в продаже можно найти специальные пылесосы, которые подключаются к болгарке, — вариант на случай, если помощник не нашелся.

Штроборез

Штроборез – профессиональный инструмент. Покупать его на один раз нет смысла, но если есть возможность взять в аренду, то почему нет. Штроборез оснащается двумя алмазными дисками, можно варьировать дистанцию между ними, определяя ширину штробы, а также можно задавать нужную глубину. Оба круга сверху закрыты кожухом, который примыкает к стене при резке. Вся пыль сразу же втягивается в пылесос через предусмотренный для этого отвод.

После того, как сформированы края штроб (они получаются идеально ровными, сам процесс быстрый и не особо пыльный), остатки материала выбираются перфоратором.

Как заделать штробу?

Финальная стадия работ проходит следующим образом:

• штробы необходимо очистить от пыли, подойдет как строительный пылесос, так и обычный веник;
• канавки следует обработать грунтовкой;
• чтобы снизить уровень усадки, можно немного смочить стену у штроб;
• когда все окончательно просохло, согласно схеме монтируются кабеля, распределительные коробки;
• для заделки штроб обычно используют гипсовую штукатурку;
• чтобы штукатурный слой не просел и не начал обваливаться, можно использовать армирующую сетку.

Напоследок еще раз отметим. Не уверены, что сможете выполнить все работы самостоятельно, — лучше сразу обратитесь к специалистам.

Статья написана для сайта remstroiblog.

Чем проделать канавки под проводку в газобетоне

При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.

Штроборез для газоблоков

Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.

Штробление стен и потолка

833 клиента нашли мастера по штроблению

за последние 12 месяцев

96% положительных отзывов

229 отзывов оставили клиенты за последние 12 месяцев. Из них 220 — положительные

Как это работает

Где вам удобно встретиться

Когда вам удобно встретиться

Мы зададим все важные вопросы, чтобы вам было проще описать задачу.

Добрый день! Готова помочь

Здравствуте! Живу недалеко

Здравствуте! Когда нужна услуга

Специалисты напишут сами

Покажем заказ подходящим профи. Они напишут, если готовы помочь.

Все вместе 2000 рублей

Когда вам удобно?

Обо всех деталях договаривайтесь со специалистом и платите ему напрямую.

Штробы под розетки

Под розетки штробы делаются следующим образом:

• в центре точки подключения сверлят отверстие диаметром порядка 8 мм;
• по контуру будущей розетки дрелью делают отверстия;
• нишу под розетку можно высверлить дрелью с насадкой-коронкой.

Как сделать штроборез из болгарки

Инструменты отличаются присутствием кожуха с пылесосом и удлиненного шпинделя. У болгарки этих элементов нет. Однако при выполнении разовых работ можно самостоятельно модернизировать прибор. Это выгоднее, чем покупать готовый штроборез.

Изготовление защитного кожуха

Для сборки устройства своими руками потребуются профильная труба, кастрюля среднего диаметра, тонкий металлический лист, хомут. Размер последнего должен соответствовать таковому у заводского кожуха болгарки. Также нужно подготовить сантехнический отвод и сгон диаметром 1,25 дюйма.

Кожух изготавливают так:

• Делают подошву из профильной трубы. Ее разрезают вдоль, сваривают половинки перпендикулярно.
• Из металлического листа формируют 2 пластины, которые приваривают к подошве.
• Разрезают кастрюлю, делая из нее подобие кожуха. В днище формируют отверстие диаметром, совпадающим с таковым у штатной детали.
• Приваривают к конструкции хомут. Отрезают часть кастрюли, расположенную ниже отверстия. Вырезают из стального листа усилитель, приваривают деталь.
• Вырезают металлическую боковину. Приваривают элемент к кастрюле.
• Вырезают из сгона патрубок, который приваривают к отверстию в корпусе самодельного кожуха.
• Надевают сантехнический отвод на прикрепленный ранее элемент. Внутренняя прокладка обеспечивают прочную посадку, возможность поворота в разные стороны.
• В верхней части кастрюли формируют отверстие для рукоятки. Ее закрепляют болтом.
• Вставляют в подошву ролики, которые закрепляют шайбами.

Регулирование глубины пропила

Устройство, меняющее этот параметр, делают из простого винта. При вращении элемент опускает или поднимает платформу, из-за чего диски выступают больше или меньше.

Чтобы настройки не сбивались, винт закрепляют контргайкой.

Установка дисков на вал

Для закрепления деталей потребуется прижимная гайка. Перед установкой двух дисков снимают шайбу со шпинделя, стачивают ее. Это поможет закрепить еще 1 прижимную гайку.

Монтируют сначала первый диск, потом шайбу, потом второй круг. Конструкцию фиксируют другой гайкой. Готовый штроборез помещают в кожух, к которому подсоединяют шланг от пылесоса.

Для чего необходим этот процесс?

Зачастую в рамках ремонтных работ производится замена проводки в доме. Поскольку современные кабели справляются со всеми требованиями, выдерживают нагрузку от изобилия различной аппаратуры и отвечает жёстким нормам.

Новые провода закладывают в стены. Это мера безопасности эксплуатации и сохранения дизайна помещения.

Необходимо знать, как осуществляется штробление под розетки, под кабели, и для канализации. В потолочной или стеновой поверхности создаются углублённые каналы стандартных параметров в них и помещаются провода.

Технология штробления стен в панельном доме

Границы будущего канала вычерчивают карандашом или маркером. Оптимальная ширина — 2 см. Вертикальные участки удобно прокладывать по отвесу.

Необходимо убедиться, что штраба не пересекает действующие электрические линии. Если местоположение кабелей неизвестно, их отыскивают с помощью детектора проводки.

Дальнейшие действия зависят от того, какой инструмент имеется в наличии.

В патроне фиксируют т. лопатку. Далее включают ударный режим и работают перфоратором как отбойным молотком, выбивая раствор.

При данном способе сложно контролировать глубину борозды. Поэтому следует действовать с предельной осторожностью и пользоваться ограничителем. За отсутствием такового на лопатку в 1 см от кромки наматывают изоленту.

Дрель и долото

Работы производят в следующем порядке:

• В патрон дрели устанавливают бур по бетону, переводят ее в режим ударного сверления.
• Выполняют серию отверстий глубиной 1 см вдоль будущей борозды. На дрель необходимо предварительно установить ограничитель.
• Долотом или зубилом выбивают раствор между отверстиями.

Молоток и долото

Наиболее трудоемкий способ. Долото упирают в стену и, нанося молотком удары по противоположному концу, выбивают бетон.

Ручная работа занимает много времени, но отличается деликатностью: мастер легко контролирует глубину канала.

Так называют специальный инструмент для штробления стен. Его вооружают 2 дисками, расстояние между которыми настраивают соответственно ширине борозды. Глубина погружения тоже регулируется.

Выполнив разрезы, оставшийся материал выбивают с помощью молотка и зубила. С целью уменьшения объема работ можно сдвинуть диски и еще раз пройтись инструментом вдоль канала.

Штроборез позволяет быстро создавать аккуратные ровные борозды. Но он представляет собой специализированное устройство, которое нецелесообразно приобретать ради одного раза. Рекомендуется поискать компанию или мастерскую, сдающую устройство в прокат.

Распространенная альтернатива штроборезу. Данному устройству присуща широкая сфера применения, поэтому оно имеется почти в любом домашнем хозяйстве.

Способ применения тот же: алмазным диском «по камню» выполняют надрезы на границах штрабы и внутри. Оставшийся бетон выбивают зубилом и молотком.

Недостаток метода — большое количество пыли.

Подготовительный процесс и разметка рабочей поверхности

На первом этапе составляют схему будущей электропроводки, делают разметку:

• Определяют места установки точек питания, осветительных приборов и выключателей.
• Составляют чертеж проводки. Нужно понимать, откуда и в какие стороны будут протягиваться кабели. Схему составляют не только для стен, но и для потолка.
• Сделанный чертеж переносят на поверхности, используя маркер или карандаш. Отмечают места установки приборов. От каждой точки проводят вертикальные или горизонтальные линии.
• Размечают места монтажа распределительных коробок. В каждом помещении должно быть хотя бы 1 устройство. Коробки соединяют в горизонтальной плоскости, подключают к щитку. В местах установки электротехнических изделий не должно быть старых кабелей. Для их обнаружения используют специальные детекторы.

Порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.

Штробить стены надо в респираторе и защитной одежде

Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.

Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.

Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.

Нормы и ограничения при штроблении стен под проводку

Не стоит брать инструмент в руки и дробить стену прежде, чем будут выполнены подготовительные процедуры. Убедитесь, что не переборщили с количеством розеток, выключателей и других точек. Наличие каждого устройства должно быть необходимым. Размещать десять розеток на одной стене «просто так» не имеет смысла. Нужно учесть материал изготовления стены и соответственно подобрать необходимый инструмент.

В СНиП 3. 06-85 прописаны нормативные документы, которые важно учитывать при распределении кабеля по стенам. В идеале требуется основательно изучить их, чтобы впоследствии не заниматься повторным ремонтом.

Основные пункты из правил:

• Горизонтальное и вертикальное расположение штроб, отсутствие косых линий за малыми исключениями (например, на мансарде).
• Максимально один поворот штробы, соединяющей две ближайшие точки, поскольку провод изгибается, что приводит к незначительному перегреву. Наличие двух и более мест перегрева приведет к возникновению опасной ситуации.
• Максимальная ширина штробы составляет 30, глубина – 25-26 мм. Общая протяженность кабельной трассы, идущей через штробы, от распределительного бокса до той или иной точки должна быть не более 3 м.
• Отступ от батареи и газовых труб – 400 мм (хотя мы рекомендуем увеличить его минимум до 500), двери – 100, потолка и пола – 10 мм.
• Запрещается штробить внутренние несущие стены. Штроба максимальной глубины, указанной выше, не окажет негативного воздействия на внешнюю часть несущей стены, но для перегородок в квартире обязательно специальное разрешение. Особенно актуален этот вопрос для домов панельного типа. Особо осторожным нужно быть при штроблении стен на первом этаже жилого здания с двумя ярусами или более, поскольку помимо крыши стены держат и остальную часть конструкции.

• Исключайте штробление в железобетонных конструкциях, что может привести к разрушению ее целостности и потере прочности. Если есть острая необходимость, то придется обойтись малыми канавками или воспользоваться кабель-каналами, расположенными на поверхности стены.
• Делая штробы на потолке, рассчитайте кратчайший путь к осветительному прибору, и проложите его.
• Запрещается штробить напольные перекрытия. Если требуется размещение проводки по полу, то лучшее решение – спрятать кабель в бетонной стяжке. С другой стороны, старайтесь избегать даже этого: представьте последствия, если перегорит кабель в полу.
• Легче проштробить кирпичные стены, сложнее – бетонные. Отсюда и нужно отталкиваться при выборе инструмента.
• Защищайте дыхательные пути специальной маской или респиратором.

Совет! Штробление сопровождается сильным шумом, а за счет того, что процесс затрагивает стены, вибрация лишь усиливает данный эффект. Вас будут слышать все соседи по дому, поэтому процесс выполняйте исключительно в установленное для данных работ время (обычно с 10 до 17 часов).
