Проверяем тахогенератор
Чтобы проверить исправность таходатчика СМА самостоятельно, выполните следующие действия:
- Отключите питания.
- Открутите болты, удерживающие заднюю крышку техники. Это сделать очень легко, достаточно открутить саморезы.
Под крышкой вы увидите большой шкив с приводным ремнем, заднюю стенку бака, патрубки, контакты ТЭНа и провода, к которым они подсоединены, двигатель с подключенным к нему таходатчиком.
Обратите внимание! Достоинство Атлантов в том, что они обладают удобным расположением внутренних элементов. Сняв заднюю крышку, вы получите доступ сразу ко всем основным узлам. Не во всех машинках такое бывает. В других брендах сложности начинаются уже со снятия задней крышки.
Итак, чтобы проверить таходатчик делаем следующие действия:
- отсоедините провода, которые идут к тахогенератору,
- возьмите мультиметр и проверьте деталь.
Нормальным значением на контактах датчика Холла является показатель 60 Ом. После этого установим мультиметр в режим Вольтметра. Приложив щупы прибора к контактам тахогенератора, начните вращать мотор, напряжение должно повыситься где-то на 0,2 Вольта.

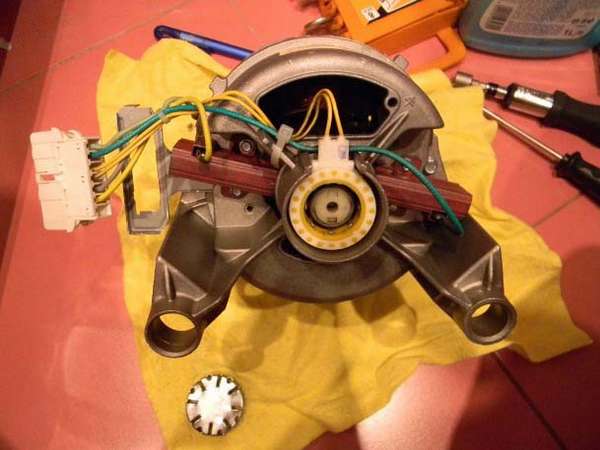

Снимите тахогенератор и осмотрите визуально его кольцо. Быть может, там образовался слой окисла. Если это так, кольцо нужно подчистить.
Обратите внимание на качество крепления этой детали. Быть может, причина не в неполадке, а в том, что разболталась деталь? Это иногда происходит из-за постоянных вибраций, особенно на больших скоростях отжима. Чтобы избавиться от проблемы, достаточно подтянуть датчик.
Еще проверьте шлейфы между платой и деталью. Если же бы в результате измерений обнаружили, что все-таки сгорел тахогенератор, его необходимо заменить на новый.
Чтобы это сделать приобретите деталь в интернет-магазинах или в других точках продаж. Желательно устанавливать оригинальные запчасти. После этого сделайте следующее:
- снимите заднюю крышку,
- разожмите жгуты и отсоедините от датчика провода,
- разожмите защелки для того, чтобы снять заднюю крышку,
- открутите крепление,
- снимите сгоревшую деталь,
- установите исправную запчасть и выполняйте все действия в обратном порядке.
Когда ошибку F12 можно устранить самостоятельно
Хотя ошибка обычно связана с серьёзной поломкой, есть редкие ситуации, когда стиральная машина Атлант выдаёт код F12 по другой причине, с которой вы можете справиться сами.
- Пониженное или повышенное напряжение в сети. У стиралки есть рабочее напряжение. Обычно оно укладывается в диапазон 180–250 В, но точный разброс минимального/максимального значения зависит от модели машинки. Если вольт-контроль обнаружил значение за пределами диапазона, СМА может уйти в ошибку электродвигателя. Подождите, пока напряжение в сети вернётся в норму. Для защиты от скачков в будущем поставьте на линию стабилизатор напряжения.
- Сбой блока управления. Подпрыгнувшее напряжение может «свести с ума» блок управления. Машинка среагирует и выдаст любую ошибку, например, как в нашем случае, F12. Выключите стиралку из сети, дайте постоять ей минут 15, потом снова включите и запустите программу. Если ошибка пропала, то вам повезло, был разовый сбой модуля управления.
Возможные неисправности, когда требуется ремонт
Если отключение от сети вашей машине Атлант не помогло, а с напряжением в квартире всё в норме, значит причина кода Ф12 кроется в поломке, и стиральной машине требуется профессиональный ремонт. Мы собрали основные неисправности и описали их признаки. Вы можете найти свою ситуацию и понять, что придётся ремонтировать.
Неисправен блок управления — от 1800 руб*
Двигатель не запустится без модуля управления. Блок отвечает за управление всей стиралкой, связь узлов между собой, а также за порядок их работы.
При ошибке F12 на плате:
- выходят из строя радиоэлементы в электроцепи мотора, в основном, управляющий симистор двигателя, но могут гореть и другие элементы: резисторы, конденсаторы, диоды, реле и другие.
- выгорают или окисляются дорожки в цепи мотора;
- изредка сбивается прошивка или сгорает процессор блока.
Стиральная машина Атлант при этом останавливается с кодом F12 после одного-двух поворотов барабана или не крутит его совсем, зажигая ошибку сразу при включении. В редких случаях ошибка может:
- выдаваться на любом этапе программы без какой-либо закономерности;
- то появляться, то пропадать, то есть машина на несколько стирок приходит в норму.
Ремонт зависит от неисправности платы:
- сгоревшие элементы меняются на новые;
- выгоревшие или проржавевшие дорожки зачищаются и пропаиваются;
- прошивка при сбое перепрограммируется;
- блок управления меняется на новый, если сгорел процессор.
Стёрлись щётки мотора — от 1300 руб*
Щётки в коллекторном двигателе — это токосъёмные элементы. Без них мотор не сможет вращаться и приводить в движение барабан. Основной недостаток токосъёмников — быстрая изнашиваемость.
Угольки сделаны из мягкого графита, который быстро истирается, особенно при интенсивной нагрузке на мотор. Щётки в стиралках Атлант истираются быстро ещё и по причине конструкции используемого двигателя.
В зависимости от изношенности щёток машинка крутит барабан только когда стирает, а отжимая дёргается и останавливается. При сильном истирании щёток, когда длина угольков становится менее 1 см, отжим не запускается совсем, а стирка останавливается, едва начавшись. Из-за плохого контакта истёршихся щёток с коллектором мотора, двигатель может искрить.
Щётки являются расходным материалом и меняются на новые.
Сгорел мотор — от 1800 руб*
Двигатель — движущая сила стиралки. Основные причины поломки мотора: замыкания обмоток или их обрыв.
Замыкание может быть внутри обмотки, между статором и ротором и на корпус. Самое опасное — между обмотками. Оно может вызвать короткое замыкание в цепи машинки и в питающей электросети, и стать причиной пожара. Поэтому, если при включении стиралки выбивает автомат защиты, машину использовать опасно и нужен срочный ремонт.
Требуется заменить мотор. Перемотка обмоток для восстановления нецелесообразна.
Повреждены контакты или проводка в цепи мотора — от 1400 руб*
Атлант может показывать F12 из-за проблем с проводкой двигателя или контактами в его цепи. Чаще всего, подгорает или окисляется разъём шлейфа с проводами, подключённый к двигателю. Кроме того, проводка перетирается от вибраций, повреждается из-за перегрева или её перегрызают мыши или крысы. Вибрация также ослабляет контакты, и периодически блок управления может терять связь с двигателем.
При полном обрыве сигнала мотор не работает совсем, и стиралка не крутит барабан. Если контакт плохой, двигатель дёргается и работает нестабильно, а машина периодически пишет ошибку Ф12.
Ремонт зависит от повреждения:
- слабые контакты требуется закрепить;
- перетёршуюся или перегоревшую проводку нужно восстановить или заменить жгут с проводами полностью;
- прогоревшие или окислившиеся контакты необходимо пропаять;
- если контакты совсем сгнили, контактную группу требуется заменить на новую.
*Запчасти и расходные материалы не входят в цену и оплачиваются дополнительно
Загорелась ошибка F12 на стиральной машине Атлант, и вы не знаете как её устранить? Звоните в «Вош Мэн»! Ремонт после заявки в течение суток, обязательная гарантия на запчасти и работу мастера до 2 лет.
Что же обозначает ошибка F9
Если загорелся этот код ошибки, то проблемы возникают с вращением барабана. Может выйти из строя тахогенератор, поломаться двигатель, модуль управления, либо возникнуть проблемы в проводке, соединяющей эти элементы между собой.
Еще бывает, что ошибки никакой на аппаратном уровне не возникает. В Атлантах может возникнуть проблема с прошивкой электронной платы. И после даже незначительного скачка напряжения прошивка слетает. В этом случае также потребуется ремонт, но уже не дорогостоящая замена электронной платы, а просто ее перепрошивка. Хотя сделать это в домашних условиях без специальных знаний, опыта, инструмента не получится.
Прежде, чем заподозрить в машинке поломку, важно исключить разовый сбой. Такое может возникнуть, если плата управления зависнет. В этом случае действуем так:
- Вытащите шнур стиралки из розетки и выждите время не менее 15 минут, а лучше больше.
- Включите технику.
- Если ошибка пропала с дисплея, значит все ок, и дело было действительно в разовом сбое.
Проверьте еще кнопку отжима. Ошибка может возникнуть, если кнопка отжима зажалась случайно. Так тоже бывает.
А если устранить неисправность таким образом не удалось, скорее всего мы имеем дело с поломкой.
Когда ошибку F4 можно исправить самому
Иногда ошибка связана с пустяковой причиной, которую можно легко устранить самостоятельно. Вот список таких случаев.
- Перегнулся сливной шланг. Проверьте шланг слива по всей длине, возможно его передавила какая-либо мебель или он перегнулся. Освободите или расправьте его при необходимости.
- Засорился сливной фильтр. Его предназначение в стиральной машине — улавливать мусор из белья, предохраняя сливной насос. Со временем фильтр забивается, и стиральная машина перестаёт сливать воду. Обычно фильтр в стиральной машине Атлант находится в правом нижнем углу за лючком спереди машинки. Необходимо открыть лючок, выкрутить фильтр и промыть его. Далее чистку фильтра нужно выполнять регулярно один-два раза в месяц. Подробная инструкция по очистке фильтра есть в руководстве пользователя к вашей машине Атлант.
- Засорилась канализация. Часто с такой причиной ошибки F4 сталкиваются пользователи машин Атлант, слив которых подключён к сифону раковины на кухне или в ванной. Сифон забивается пищевыми остатками, волосами и прочим бытовым мусором, в итоге, возникают проблемы со сливом не только у раковины, но и у стиральной машины. Проверить слив машинки на засор канализации несложно. Для этого нужно снять конец сливного шланга с сифона, опустить его в какую-либо ёмкость (таз, ванну, ведро и т.п.) и запустить слив. Если машинка Атлант будет сливать штатно, значит, у вас засорилась канализация. Для устранения ошибки необходимо прочистить сифон.
- «Глючит» электронный контроллер (модуль, плата или блок управления). Иногда нестабильное напряжение в сети приводит к сбою электроники машины и ошибке F4. Чтобы сбросить её, отключите стиральную машину Атлант на 5-10 минут от электричества, а затем снова включите. Если ошибка пропадёт, значит, дело было в разовом сбое.
Последовательность ремонтных работ
Для проверки клапана необходимо:
- снять верхнюю крышку машинки, для чего следует сзади открутить пару винтов;
- необходимый нам элемент располагается в верхней части, возле стенки;
- после этого необходимо обеспечить подачу воды, подставив емкость для ее слива;
- на каждую катушку (их может быть три) подается напряжение;
- если все в порядке – клапан откроется.
В том случае, если это не произошло, необходимо замерить сопротивление на катушке. Для этого к ней подсоединяется щуп мультиметра, который должен выдать значение в 2 – 4 Ом. В остальных случаях катушку демонтируют и заменяют новым аналогом.
Чтобы поменять пластиковые вставки, расположенные в штуцерах, контролирующих водный напор, необходимо:
- перекрыть поступление воды;
- с помощью плоскогубцев снять хомутики на шланге;
- снять шланг. При этом необходимо учесть, что в нем может оставаться жидкость;
- выкрутить крепежные винты, отсоединить защелки;
- в обратной последовательности установить рабочий элемент.
После всех выполненных мероприятий остается включить агрегат, чтобы удостовериться в его работоспособности.
Выявив проблему с электрической проводкой, можно поджать ее соединения. Если имеются небольшие повреждения – их изолируют или полностью меняют шлейф.
Зачастую ошибка высвечивается на стадии водозабора. Машинка вроде бы начинает всасывать воду, но в барабан она не подается. Что предпринять в подобной ситуации? Скорей всего, появилась засоренность фильтра, который располагается на входе в сам впускной шланг. Это бывает довольно часто, особенно, если в вашем регионе в водопроводе течет загрязненная вода. Проблема решается просто – обычной прочисткой фильтра и трубки, предназначенной для подачи воды. Работа простая, ее вполне можно выполнить самостоятельно.
Как проверить электродвигатель?
Стиральная машинка марки «Атлант» может сигнализировать о неисправности ошибкой Ф9 в том случае, если возникли проблемы с электродвигателем. Если произошла утечка тока на корпус, пробит якорь – вы ничего сделать не сможете, деталь ремонту не подлежит и придется менять блок. А эта деталь стоит дорого. Конечно, теоритически двигатель можно отремонтировать. Но это нецелесообразно с экономической точки зрения. Такой ремонт обойдется дороже, чем покупка и замена сломанной детали на новую.
Итак, как же определить, что нужна замена двигателя? Для этого мотор нужно снять. Отсоедините от него провода, открутите болты и потяните на себя мотор. Дальше нужно найти щетки, открутить держатели и вытащить эти детали на проверку. Если щетки истерлись, их нужно заменить. Определить, что щетки стерты легко, они будут слишком короткими. Кстати, меняйте щетки всегда парой. И если: покупайте только оригинальные щетки, в противном случае есть риск испортить ламели коллектора и тогда цена ремонта увеличится в разы.
После этого открываем корпус прибора и проверяем при помощи того же мультиметра утечку на корпус, а также обмотку мотора на пробой. Если проблем с щетками, обмоткой мотора нет, утечки на корпус не зафиксировано, значит, с двигателем все в порядке. Нужно искать другую причину.
Расшифровка кодов ошибок стиральных машин Атлант
При расшифровке данных, высвечивающихся на экране стиральной машины Атлант, стоит понимать, что система самодиагностики проверяет не определенную деталь, а все звено, к которому она принадлежит. Так, например, если техника выводит сообщение о неисправности помпы, это вовсе не означает, что сломан именно этот элемент. Проблема может быть в засорившихся шлангах, поломке прессостата, обрыве контактов и т.
Некоторые стиральные машины компании Атлант дисплея не имеют. В этом случае техника сообщает о неисправности миганием светодиодов на панели управления.
В зависимости от поломки на дисплее техники Атлант могут появиться следующие коды ошибок СМА Атлант:
Door
Door или мигание 1, 3 и 4 светодиода. Эта надпись сообщает, что дверца стиральной машины неплотно захлопнута. Причиной поломки может быть неисправность замка блокировки, поврежденная проводка от УБЛ к центральной плате, нарушенные контакты, неправильная установка стиральной машины Атлант, перекос петель, дефект фиксатора или направляющей. Для устранения проблемы нужно убедиться, что устройство установлено правильно, по уровню и на ровной поверхности. Далее следует подтянуть петли дверцы, с помощью мультиметра провести диагностику УБЛ и проводки, а также осмотреть ручку. Поврежденные детали нужно заменить.
Sel
Если на дисплее появляется сообщение «Sel» или абсолютно все индикаторы погасли, это означает, что проблемы возникли в панели управления. Детали могут быть изношены вследствие длительной эксплуатации, а кнопки могли продавиться или залипнуть от попадания моющих средств и перестать отвечать на нажатия. Необходимо проверить исправность кнопок и переключателя программ, если с ними все в порядке, нужно выполнить диагностику платы управления.
None
Если на экране светится надпись «None» или же светятся все индикаторы сразу, это сообщает о переизбытке пены в баке. Проблема может быть в неправильном выборе или в большом количестве моющего средства, а также в неверно установленном режиме. Необходимо выбрать порошок для автоматических стиральных машин, засыпать его в меньшем количестве, а также использовать другие программы стирки.
Такое сообщение или мигание третьего индикатора сообщает, что не функционирует температурный датчик. Возможно, сломано само устройство, нарушена целостность контактов или проводки или неисправен блок управления. Необходимо проверить и при необходимости установить новый датчик, осмотреть и отремонтировать контакты и проводку или выполнить диагностику платы управления.
Мигание третьего и четвертого индикатора или код ошибки F3 оповещает о поломке ТЭНа. Возможен обрыв контактов, неисправность нагревательного элемента, термистора или существенное отложение накипи на ТЭНе. Необходимо проверить и прозвонить ТЭН и контакты, провести диагностику термистора, удалить накипь на нагревательном элементе. Поврежденные детали следует заменить.
Код ошибки F4 или мигание второго индикатора сигнализируют, что слив воды не выполняется или же происходит очень медленно. Это говорит о засоре в системе слива или неполадках с помпой. Нужно осмотреть и удалить грязь и мусор из сливного фильтра, шланга, а также помпы. Далее нужно прозвонить насос и его контакты, проверить на наличие повреждений и заменить при необходимости.
Появление на экране машины кода ошибки F5 или мигание второго и четвертого светодиода сообщают о неполадках со шлангом для залива воды. Такой симптом сообщает о засоре в системе залива воды либо о поломке входного клапана. Нужно удалить мусор в заливном шланге, осмотреть фильтр-сетку, установленную за ним, почистить шланги клапана. Далее нужно провести диагностику клапана и поменять его при необходимости.
Ошибка F6 или мигание второго и третьего индикаторов оповещает, о неполадках в работе реле реверса. Возможные неполадки: не работает реле или повреждены контакты, неисправность мотора стиральной машины Атлант. Для устранения поломки необходимо проверить все узлы и заменить сломанный.
Ошибка F7 на экране машины или мигающие второй, третий и четвертый индикаторы сообщают о проблемах в работе электросети. Это говорит о неполадках с напряжением или вышедшем из строя фильтре помех. Неисправный узел нужно заменить, если проблемы с электрической сетью – вызвать электрика для их устранения.
Ошибка F8 и мигание первого индикатора оповещают, что в баке осталось большое количество жидкости. Причиной неполадки могут стать сломанный прессостат, плата управления, заклинивший клапан залива воды. Необходимо осмотреть датчик уровня воды, провести диагностику, продуть трубки. Если клапан заклинен – заменить деталь. В случае проблем с блоком управления нужно установить новый.
Мигающий первый и четвертый индикаторы или код ошибки F9 на экране машины уведомляют, что сломан датчик измерения оборотов мотора. Также возможна неисправность в самом моторе либо проблема с проводкой или контактами. Нужно выполнить диагностику узлов, заменить поврежденные. Также следует прозвонить контакты, проверить провода и выполнить их восстановление при обнаружении неполадок.
F10
Ошибка F10 и мигающие первый и третий светодиоды сообщают, что неисправна электронная блокировка дверцы. Стиральная машина Атлант не заработает, пока люк не будет заблокирован. Для устранения поломки нужно проверить УБЛ и контакты и заменить сломанный элемент.
Код F12 или мигающие с первого по третий индикаторы уведомляют о неполадке мотора стиральной машины Атлант. Неисправным может быть сам двигатель или сгоревший управляющий симистор на центральной плате. Необходимо произвести ремонт мотора и выполнить диагностику блока управления и последующее восстановление.
F13
Такой код или мигание первого, второго и четвертого светодиодов сообщают о поломке платы управления или повреждении ее цепей. Это может случиться в случае попадания жидкости или короткого замыкания. Необходимо осмотреть и отремонтировать неисправную деталь или восстановить звенья цепи.
F14
Первый и второй индикаторы или код ошибки F14 на экране машины говорят о сбое ПО. Необходимо заменить модуль управления или выполнить перепрошивку.
F15
Такой код оповещает, что в стиральной машине Атлант обнаружена протечка. Это может произойти из-за износа манжеты, нарушения герметичности шлангов на стыках, протечки бака. Необходимо отыскать проблемное место и устранить поломку.
Способы исправления ошибки F9
Первоочередная задача – проверить, не является ли причиной ошибки системный сбой. Чтобы сбросить ошибку, просто отключите машинку от сети на 15-20 минут, затем снова включите. Если ошибка не устранена, посмотрите, все ли в порядке с кнопкой отжима, возможно она залипла или запала, это тоже может быть причиной появления ошибки F9. Если и с кнопкой все в порядке, идем дальше.
Проверяем датчик Холла
О выходе из строя этой комплектующей детали, свидетельствует ряд признаков:
- Изменения скорости вращения барабана вне заданной программы.
- Слишком быстрая частота вращения для выбранного режима работы.
- Медленное вращение барабана во время отжима.
- После окончания стирки вещи плохо отжались, остались мокрыми.
Если вы обнаружили любой из указанных симптомов до возникновения ошибки или после ее появления, обратитесь в сервисный центр.
Неполадки двигателя
Понять, что ошибка возникла из-за двигателя можно по характерным симптомам:
- Барабан вращается рыками, возможно появление горелого запаха.
- Снизилась частота вращения, при полной загрузке барабана, машина отказывается работать.
- Корпус машины нагревается во время работы.
- Увеличились вибрации, внутри слышен характерный стук.
В случае поломки двигателя, деталь придется менять. Ремонту она нередко подлежит, но это дорогостоящая процедура, замена обойдется дешевле.
Поломки в электрических коммуникациях
В этом случае, ошибка возникает по причине плохой или неправильной связи между комплектующими бытовой техники. Двигатель и датчики получают неправильные данные от модуля управление, вследствие этого стиральная машина работает не в заданном режиме или стирка вообще не запускается.
Исправление ошибки F9 – задача для специалистов сервисного центра. Если вам не удалось устранить проблему во время сброса данных, обратитесь к специалистам сервисного центра Атлант. Точки обслуживания техники работают по всей Беларуси, долго ждать ремонта не придется. Специалисты приедут к вам домой, разберут машину и проведут быструю диагностику неисправностей, если это возможно, устранят поломку на месте, при необходимости сложного ремонта – отвезут технику в ближайшую точку обслуживания. Обращайтесь, мы поможем устранить любую неисправность, для консультации звоните в офис по телефонам, указанным на сайте или оставляйте заявку на обратную связь.
Как расшифровать код?
Ошибка F5 означает одно – возникли сложности с клапаном впуска воды. Следует заметить, что такая неприятность появляется при самосливе, когда вода наполняет барабан и тут же по непонятным причинам сливается. Порой специалистам такая особенность незнакома, поэтому они начинают усердно проверять клапан впуска или управляющий модуль, а поломка в это время может скрываться в ином месте.
Неисправности при ошибке F4
К сожалению, не всегда ошибку можно исправить самостоятельно. Вот основные поломки, с которыми сталкиваются наши специалисты при кодировке F4.
Неисправна сливная помпа — от 1500 руб*
Это самая распространённая причина ошибки F4 в машинке Атлант. Когда насос выходит из строя, СМА останавливается с водой, не сливает, не полощет и не отжимает бельё.
В помпе механически ломается крыльчатка из-за попадания в неё предметов из одежды или выходит из строя мотор насоса. В первом случае насос шумит, но стиральная машина не сливает, во втором — машинка Атлант зависает с водой в полной тишине.
В редких случаях из-за износа сливного насоса образуется выработка штока помпы с крыльчаткой или крыльчатки на валу в месте посадки, и стиральная машина то сливает, то не спускает воду. Ошибка F4 в этом случае — плавающая, то появляется, то исчезает. Такая поломка обычно наблюдается у стиральных машин Атлант с длительным сроком эксплуатации.
Нужно заменить сливной насос на новый.
Засорился слив — от 1000 руб*
Тракт слива стиральной машины включается в себя:
- сливной патрубок;
- фильтр;
- насос;
- сливной шланг;
- канализацию.
И засор может образоваться в одном из этих мест или в нескольких одновременно. Слив засоряется ворсом из белья, фурнитурой одежды, монетами и другими мелкими предметами из карманов.
Как мы уже указывали выше, сливной фильтр и канализацию легко прочистить самостоятельно. В остальных случаях уже требуется разборка стиральной машины Атлант. Не каждому пользователю это под силу, поэтому может понадобиться помощь мастера. Специалист последовательно проверяет возможные места засора, находит его и прочищает.
Вышла из строя плата управления — от 1800 руб*
В первую очередь горят элементы микросхемы в цепи сливного насоса. Иногда окисляются или подгорают дорожки. В результате, блок управления не подаёт команды на слив, и стиральная машина Атлант останавливается с водой в баке и выдаёт ошибку F4.
Требуется прозвонить цепь слива и выяснить, какие радиоэлементы и дорожки вышли из строя. Неисправные элементы заменяются на новые, окислившиеся или прогоревшие дорожки заново пропаиваются паяльником. Самостоятельно, если вы не электротехник, такой ремонт сделать невозможно. В редких случаях, когда плата сильно выгорела или вышел из строя процессор, она меняется на новую.
Обрыв цепи в проводке или контактах — от 1400 руб*
В результате обрыва сигналы от платы управления не доходят до сливного насоса, поэтому вода из стиральной машины Атлант не уходит, а на дисплее загорается ошибка Ф4. Проводка часто перетирается от вибраций машинки при работе. Контакты окисляются или прогорают.
При обнаружении обрыва в проводке провода скручиваются или полностью меняется шлейф с фишками. Окислившиеся или прогоревшие контакты зачищаются и пропаиваются паяльником.
*Указана цена за работу, необходимые детали и расходные материалы оплачиваются дополнительно.
Обнаружили ошибку F4 на стиральной машине Атлант и не знаете, что делать? Обращайтесь в выездной сервис «Вош Мэн»! Мастер приедет уже в течение суток, выяснит причину ошибки Ф4 и при необходимости отремонтирует вашу машинку Атлант на дому. После ремонта вам будет выдан гарантийный талон сроком до двух лет.
Вероятные поломки, требующие ремонта
Значение ошибки F9 указывает на неисправность таходатчика. Его, в первую очередь, и нужно проверить. Но также причинами ошибки могут быть поломки, связанные с двигателем. Ниже разберём все неисправности при данной ошибке.
Отказал таходатчик (тахогенератор) — от 1800 руб*
Он измеряет скорость вращения барабана и передаёт данные управляющему модулю. Если таходатчик вышел из строя, то стиральная машина Атлант не крутит барабан и выдаёт ошибку F9. Код загорается на любой программе во время или после набора воды.
Для проверки таходатчика нужно поставить мультиметр в режим прозвонки, затем, подключить оба щупа к контактам тахогенератора и покрутить барабан. Если датчик звонится, и тональность звука при вращении барабана меняется, значит, датчик исправен. В противном случае, датчик вышел из строя, и требуется его замена.
Неисправен модуль управления — от 1800 руб*
Модуль «руководит» всеми узлами в стиральной машине. При ошибке Ф 9 в нём выходят из строя элементы в цепи таходатчика или мотора: реле, симистор двигателя, резисторы и т. Иногда сбивается прошивка, выгорают или окисляются дорожки. Из-за этого:
- стиральная машина Атлант не вращает барабан совсем;
- он чуть-чуть подёргивается;
- после запуска программы барабан немного крутится только в одну сторону, а потом высвечивается ошибка.
Требуется прозвонить дорожки, элементы платы в цепи двигателя или таходатчика и выявить неисправные. Затем, подозрительные дорожки пропаиваются, неисправные элементы заменяются новыми. Если причина ошибки в сбое прошивки блока управления, то микросхема памяти выпаивается, программируется заново с помощью специального устройства и впаивается обратно.
Если повреждения платы слишком большие и/или из строя вышел микропроцессор, то модуль управления меняется полностью.
Износились графитовые щётки двигателя — от 1300 руб*
Угольные щётки передают электрический ток ротору двигателя и обеспечивают его вращение. Мотор с помощью ременной передачи передаёт вращение барабану. Со временем, щётки истираются и теряют контакт с коллектором двигателем. Из-за плохого контакта мотор искрит, а стиральная машина Atlant сначала перестаёт отжимать, а затем и вовсе крутить барабан на любой программе. На экране загорается ошибка F9.
Критическая длина щёток — 1 см. При меньшей — они полностью теряют контакт с коллектором, и их требуется заменить на новые.
Вышел из строя мотор — от 1800 руб*
Если блок управления — «мозг» стиральной машины, то двигатель — его «сердце». Он приводит барабан стиральной машины в движение. Когда мотор выходит из строя, машинка Атлант только набирает воду, барабан не вращается, и выдаётся ошибка Ф9.
К выходу из строя электродвигателя приводят следующие причины:
- обрыв рабочей и/или пусковой обмотки двигателя;
- межвитковое замыкание в обмотках;
- отслоение ламелей, и обрыв контакта в этих узлах;
- утечка тока на корпус в моторе.
Требуется замена двигателя.
Повреждены контакты или проводка — от 1400 руб*
К ошибке F9 приводит обрыв сигнала в проводке или контактах в цепи тахогенератора или мотора. Проводка перетирается от вибраций или в частных домах её повреждают грызуны-вредители. Контакты страдают от влаги и перегрева, они окисляются или подгорают.
Из опыта мастеров! Часто контакты сгнивают в клеммной колодке мотора, поэтому её следует проверить в первую очередь.
Обрыв проводки устраняют скруткой или полной заменой шлейфа с проводами. Колодку меняют на новую. Окислившиеся и подгоревшие контакты зачищают, пропаивают и подтягивают.
*В ценах не учтена стоимость деталей. Они оплачиваются отдельно, если понадобится их использование.
Какова бы ни была причина ошибки F9 в стиральной машине Атлант, мы всегда придём на помощь: проконсультируем по неполадке в сервисе Вопрос-Ответ, а если нужно, пришлём мастера в течение суток. Он проверит стиральную машину на дому, выяснит, в чём проблема, и при необходимости отремонтирует вашу машинку при вас. Работаем официально, поэтому выдаём квитанцию с печатью и подписью мастера, в которой указана цена ремонта и срок гарантии до 2 лет.
Проверяем электрическую цепь
Если все элементы проверены, а код ошибки так и не исчез, впору задуматься об исправности проводов, соединяющих двигатель и модуль управления. Возьмите мультиметр и начинайте прозванивать им каждый провод. Если вы обнаружили, что какой-нибудь из них не прозванивается, нужно произвести его замену. Также мы рекомендуем не доверять единичным измерениям и промерить все пучок кабелей минимум 2 раза, так как при рассматриваемом способе тестирования иногда могут случаться ошибки в измерениях.
Ну а если цепь исправна, значит неисправность все же в электронном модуле. Придется обратиться в хороший сервисный центр, так как ремонтировать самостоятельно модуль управления не рекомендуется по той причине, что нужен специализированный инструмент, навыки. Как мы уже говорили, иногда проблемы с платой заключаются в прошивке, а не в аппаратной поломке.
